AB112STR E2S – Còi báo động kết hợp đèn Xenon cho hệ thống cảnh báo công nghiệp

Giới thiệu sản phẩm

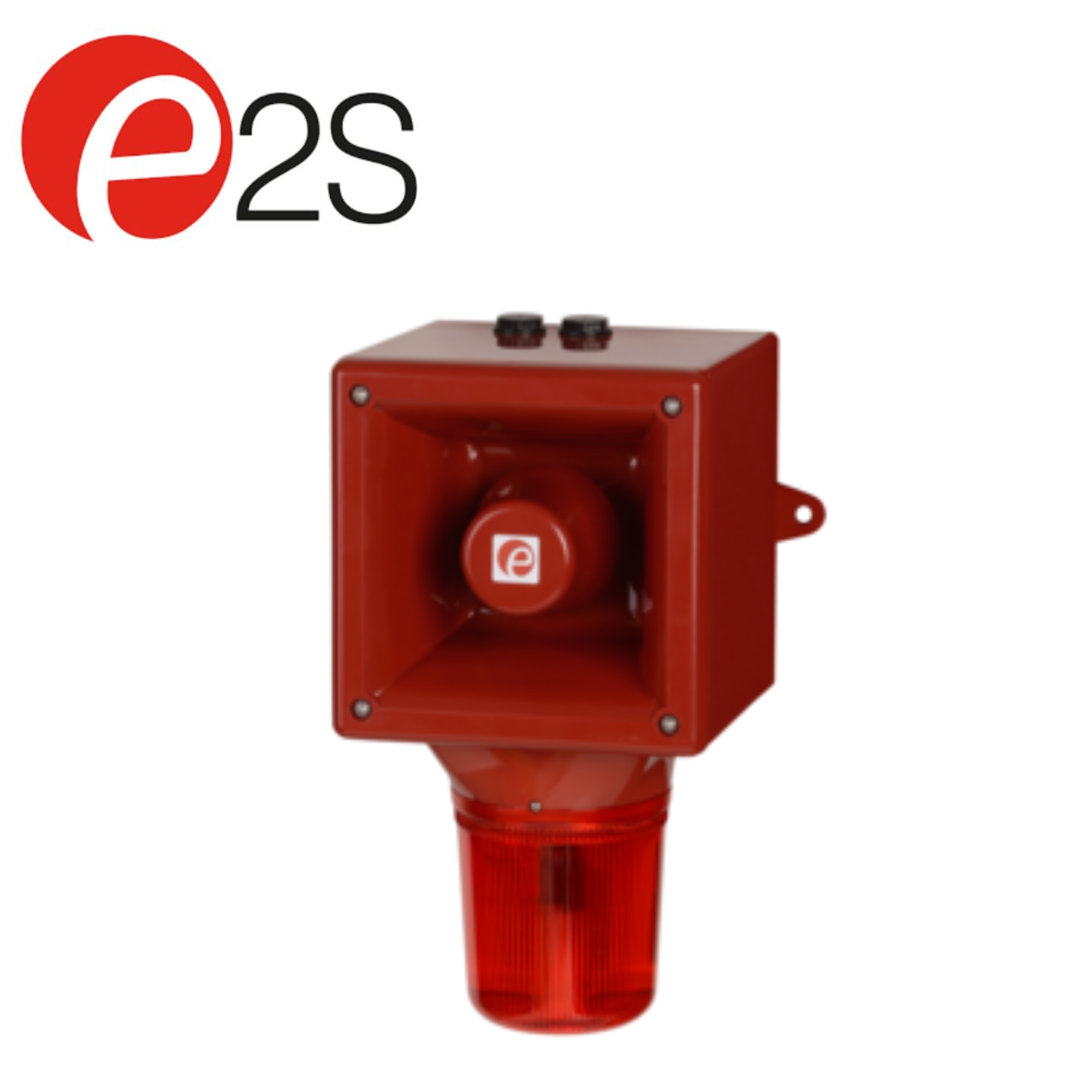

E2S AB112STR là thiết bị Alarm Horn Sounder kết hợp Xenon Strobe Beacon, thuộc dòng SpectrAlarm, được thiết kế để cung cấp đồng thời cảnh báo âm thanh và cảnh báo trực quan trong các hệ thống an toàn và báo động công nghiệp. Thiết bị kết hợp còi công suất cao với đèn chớp Xenon 5 Joule, phù hợp cho các khu vực cần nhận biết nhanh trạng thái cảnh báo.

Mã AB112STRDC024AA0A1R/Y là một cấu hình cụ thể sử dụng 24 VDC, vỏ màu đỏ và lens màu vàng (Yellow). Cấu hình này phù hợp với các hệ thống điều khiển và cảnh báo sử dụng nguồn DC 24 V phổ biến trong công nghiệp.

Thông số kỹ thuật

Theo thông số chính thức của E2S, phiên bản DC024 hoạt động trong khoảng 20–28 VDC, dòng beacon khoảng 300 mA, còi tiêu thụ khoảng 225 mA ở mức công suất mặc định và tối đa khoảng 430 mA ở mức công suất cao.

Cấu hình AB112STRDC024AA0A1R/Y

Mã sản phẩm có thể được đọc theo cấu trúc cấu hình của E2S:

• AB112STR – Alarm Horn Sounder kết hợp Xenon Strobe.
• DC024 – nguồn 24 VDC.
• A – back box với mounting lugs và cable entry.
• A – stopping plug bằng ABS.
• 0 – không có equipment tag/duty label.
• A – product version.
• 1 – standard product.
• R – enclosure màu đỏ.
• /Y – lens màu vàng.

E2S xác nhận trong bảng mã của AB112STR, DC024 tương ứng với 24 VDC, R là enclosure màu đỏ và Y là lens màu vàng.

Khả năng cảnh báo âm thanh

Phần horn của AB112STR cung cấp tối đa 64 alarm tones và hỗ trợ 4 alarm stages/channels. Mức âm thanh tối đa được E2S công bố đạt 120 dB(A) tại 1 m ±3 dB ở chế độ công suất cao.

Thiết kế nhiều cấp cảnh báo cho phép sử dụng các âm báo khác nhau tùy theo trạng thái của hệ thống. Chẳng hạn, trong một hệ thống công nghiệp có thể phân biệt:

Warning → Alarm → Emergency → Evacuation

Việc lựa chọn tone và logic kích hoạt cụ thể cần được thiết lập theo Cause & Effect của từng dự án.

Đèn Xenon 5 Joule

AB112STR tích hợp Xenon Strobe Beacon 5 Joule, tạo tín hiệu ánh sáng nhấp nháy để tăng khả năng nhận biết cảnh báo tại hiện trường. Phiên bản DC hỗ trợ tần số 1 Hz, đồng thời có tùy chọn 1.5 Hz và double-strike. Hệ thống nhiều thiết bị có thể sử dụng chức năng đồng bộ flash.

Đối với mã đang xét, /Y tương ứng với Yellow lens.

Màu vàng thường được lựa chọn cho các tín hiệu cảnh báo, warning hoặc status tùy theo philosophy cảnh báo của dự án.

Ứng dụng trong hệ thống Fire & Gas

AB112STR có thể được sử dụng làm thiết bị audible & visual alarm trong hệ thống Fire & Gas.

Một cấu trúc điển hình:

Gas Detector / Flame Detector → F&G Panel → AB112STR → Alarm

Khi F&G panel nhận tín hiệu từ detector, hệ thống có thể kích hoạt đồng thời còi và đèn chớp tại khu vực tương ứng.

Việc tích hợp hai chức năng trên một thiết bị giúp giảm số lượng thiết bị riêng biệt cần bố trí trên hiện trường.

Ứng dụng trong hệ thống ESD

Trong hệ thống Emergency Shutdown – ESD, AB112STR có thể được sử dụng để phát cảnh báo khi thiết bị hoặc một phân khu chuyển sang trạng thái khẩn cấp.

Ví dụ:

ESD Signal → Output Module → AB112STR → Audible + Visual Alarm

Thiết bị hỗ trợ nhiều stage, do đó có thể được tích hợp với logic cảnh báo nhiều cấp theo thiết kế của hệ thống.

E2S cho biết AB112STR có 4 remotely activated stages/channels và hỗ trợ tự động đồng bộ horn và beacon trong hệ thống nhiều thiết bị.

Ứng dụng trong nhà máy và dự án công nghiệp

AB112STR phù hợp với các hệ thống cần cảnh báo đồng thời bằng âm thanh và ánh sáng, chẳng hạn:

• Nhà máy sản xuất.
• Nhà máy điện.
• Trạm xử lý nước.
• Nhà kho và logistics.
• Khu vực máy móc công suất lớn.
• Hệ thống xử lý vật liệu.
• Khu vực sản xuất tự động hóa.
• Hệ thống cảnh báo thiết bị.
• Khu vực có độ ồn nền cao.

Đặc biệt, mức âm thanh cao giúp thiết bị phù hợp với những vị trí mà tín hiệu cảnh báo thông thường khó nhận biết.

Thiết kế cho môi trường công nghiệp

AB112STR sử dụng vỏ ABS/PC chống va đập, lens bằng polycarbonate ổn định UV và cấp bảo vệ IP65. E2S cũng trang bị các đầu nối có thể cắm/rút và dual cable entries, hỗ trợ việc lắp đặt trong các hệ thống cảnh báo công nghiệp.

Thiết bị có thể được lắp theo nhiều hướng và sử dụng mounting lugs hoặc vị trí cố định bên trong vỏ.

Khả năng giám sát đường dây

AB112STR hỗ trợ diode polarization để sử dụng trong supervised circuits, phù hợp với những hệ thống cần giám sát tình trạng đường dây đến thiết bị cảnh báo.

Đây là tính năng đáng chú ý khi thiết bị được tích hợp vào các hệ thống Fire Alarm, F&G hoặc Emergency Alarm, nơi việc phát hiện lỗi đường dây có thể là một phần của yêu cầu thiết kế.

Vai trò trong dự án

Trong một dự án công nghiệp, AB112STR có thể nằm ở lớp Field Notification Device:

Field Detector → Safety PLC / F&G Panel → Output → AB112STR

Thiết bị không đảm nhiệm chức năng phát hiện khí hoặc cháy; thay vào đó, nó thực hiện nhiệm vụ thông báo trạng thái nguy hiểm cho người vận hành tại hiện trường.

Vì vậy, khi thiết kế hệ thống cần phối hợp AB112STR với:

• Fire & Gas Panel.
• Safety PLC.
• Emergency Shutdown System.
• Gas Detector.
• Flame Detector.
• Manual Call Point.
• Các thiết bị cảnh báo khác.

Những điểm cần kiểm tra khi đưa vào hồ sơ kỹ thuật

Đối với AB112STRDC024AA0A1R/Y, cần kiểm tra:

• Nguồn hệ thống: 24 VDC.
• Dải điện áp: 20–28 VDC.
• Dòng tiêu thụ ở mức công suất sử dụng.
• Số lượng alarm stages.
• Alarm tone yêu cầu.
• Mức SPL tại vị trí lắp đặt.
• Màu lens theo philosophy của dự án.
• Cấp bảo vệ IP.
• Nhiệt độ môi trường.
• Cable gland/cable entry.
• Yêu cầu line monitoring.
• Yêu cầu EOL resistor.
• Logic kích hoạt từ F&G/ESD panel.

Đặc biệt, cần tính toán nguồn cấp và dòng khởi động khi sử dụng nhiều AB112STR trên cùng một hệ thống 24 VDC. E2S công bố dòng inrush của phiên bản 24 VDC có thể đạt 815 mA trong 4 ms.

Kết luận

AB112STRDC024AA0A1R/Y E2S là thiết bị Alarm Horn Sounder kết hợp Xenon Strobe Beacon, sử dụng 24 VDC, còi cảnh báo công suất cao và đèn Xenon 5 Joule. Cấu hình R/Y tương ứng với vỏ đỏ và lens vàng, phù hợp cho các hệ thống cần cảnh báo trực quan kết hợp âm thanh.

Với 64 alarm tones, 4 alarm stages, mức âm thanh tối đa 120 dB(A), Xenon 5J, IP65 và khả năng đồng bộ nhiều thiết bị, AB112STR phù hợp cho các ứng dụng Fire & Gas, ESD, Emergency Alarm và cảnh báo công nghiệp.
