AL100HDC024R/R E2S Vietnam

1. Giới thiệu sản phẩm

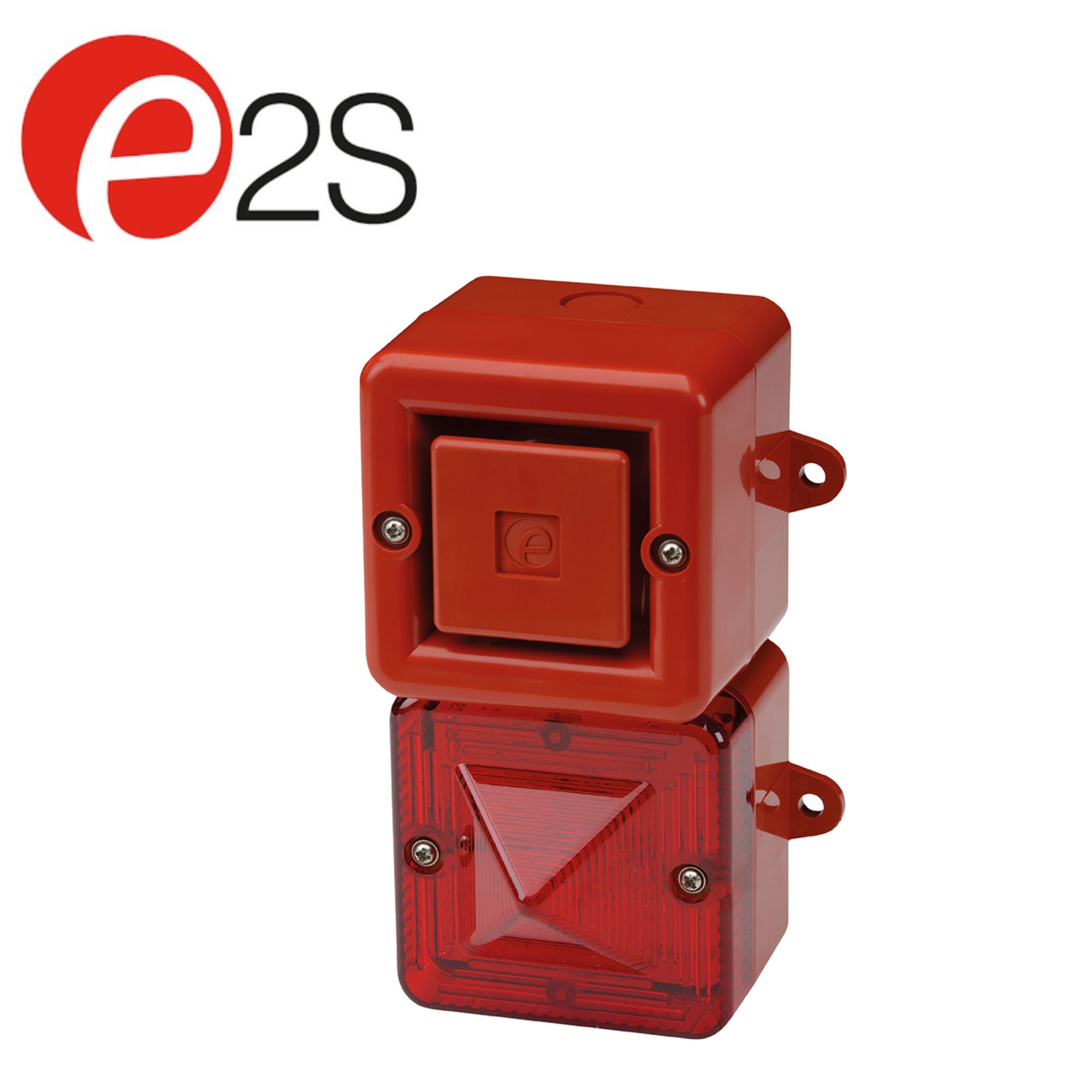

AL100HDC024R/R là thiết bị còi báo động kết hợp đèn LED cảnh báo (Alarm Horn Sounder & LED Beacon) thuộc dòng AL100H của E2S Warning Signals. Đây là thiết bị cảnh báo tích hợp hai chức năng âm thanh và ánh sáng, phù hợp cho hệ thống báo cháy, cảnh báo sự cố, an ninh và điều khiển quá trình trong môi trường công nghiệp.

Phiên bản DC024 sử dụng nguồn 24VDC. Theo cấu hình sản phẩm của E2S, mã R/R thể hiện vỏ màu đỏ (Red) và đèn/lens màu đỏ (Red). Dòng AL100H sử dụng còi A100 kết hợp với cụm LED công suất cao, cho phép phát cảnh báo trực quan đồng thời với tín hiệu âm thanh.

Tham khảo thông tin chính thức từ E2S Warning Signals và các thiết bị điện công nghiệp tại Electric Power – Jon-Jül.

2. Đặc điểm nổi bật

AL100HDC024R/R được thiết kế nhỏ gọn nhưng tích hợp đồng thời còi báo động và đèn LED, giúp tăng khả năng nhận biết cảnh báo tại hiện trường.

• Tích hợp Alarm Horn Sounder + LED Beacon.
• Điện áp sử dụng 24VDC.
• Vỏ màu đỏ.
• Lens/đèn màu đỏ.
• Mức âm thanh tối đa lên đến 110 dB(A) @ 1 m ±3 dB theo phiên bản AL100H hiện hành.
• Hỗ trợ 64 âm báo.
• Có 4 cấp cảnh báo.
• Đèn LED sử dụng cụm 18 LED Cree SMT công suất cao.
• Có nhiều chế độ sáng/chớp.
• Tự động đồng bộ còi và đèn.
• Cấp bảo vệ IP66.
• Vỏ làm từ vật liệu ABS/PC chống cháy lan.
• Hỗ trợ giám sát đường dây với mạch phân cực diode.
• Có khả năng đáp ứng SIL1 & SIL2 Route 2H theo IEC 61508:2010.

3. Thông số kỹ thuật

Thông số trên được đối chiếu với trang sản phẩm và datasheet hiện hành của E2S.

Lưu ý: Một số tài liệu E2S đời trước của AL100H ghi mức âm thanh tối đa 104 dB(A), trong khi phiên bản AL100H hiện hành được E2S công bố ở mức 110 dB(A). Vì vậy, khi nghiệm thu hoặc thay thế thiết bị, nên đối chiếu đúng revision datasheet của mã hàng thực tế.

4. Giải thích mã sản phẩm

Mã AL100HDC024R/R có thể được hiểu theo cấu trúc mã của E2S:

• AL100H: thiết bị kết hợp alarm horn sounder và LED beacon.
• DC024: phiên bản nguồn 24VDC.
• R thứ nhất: enclosure/housing màu Red – đỏ.
• R thứ hai: lens colour Red – đỏ.

Theo bảng mã chính thức của E2S, dòng AL100H có các phiên bản DC024, DC048 và AC230; màu vỏ gồm Grey, Red, White và màu lens gồm Amber, Blue, White/Clear, Green, Red.

5. Khả năng cảnh báo âm thanh

Phần còi của AL100H sử dụng thiết kế A100 Alarm Horn Sounder, được phát triển cho các ứng dụng báo hiệu công nghiệp, báo cháy, an ninh và điều khiển quá trình.

Thiết bị hỗ trợ 64 tần số âm báo và 4 alarm stages, cho phép lựa chọn nhiều tín hiệu khác nhau theo từng trạng thái của hệ thống. Mức âm thanh tối đa đạt khoảng 110 dB(A) tại 1 m, phù hợp với nhiều khu vực sản xuất có độ ồn cao.

Người thiết kế hệ thống có thể sử dụng các cấp cảnh báo để phân biệt giữa cảnh báo thông thường, cảnh báo sự cố hoặc tình trạng khẩn cấp.

6. Hệ thống đèn LED cảnh báo

Phần beacon sử dụng 18 LED Cree SMT công suất cao, cung cấp tín hiệu ánh sáng rõ ràng cho người vận hành.

AL100H hỗ trợ nhiều chế độ hoạt động như:

• Sáng liên tục công suất cao.
• Nhấp nháy.
• Flash 1 Hz.
• Flash 1,5 Hz.
• Double Strike.
• Triple Strike.
• Flash 2 Hz.
• Temporal Flash.

Với cấu hình R/R, thiết bị sử dụng vỏ đỏ và lens đỏ, thích hợp cho các hệ thống quy ước màu đỏ để biểu thị tình trạng cảnh báo hoặc nguy hiểm.

7. Ứng dụng

AL100HDC024R/R có thể được sử dụng trong nhiều hệ thống cảnh báo và điều khiển công nghiệp:

• Hệ thống báo cháy.
• Hệ thống cảnh báo khẩn cấp.
• Hệ thống Fire Alarm.
• Hệ thống Security Alarm.
• Hệ thống Process Control.
• Dây chuyền sản xuất tự động.
• Máy móc công nghiệp.
• Tủ điều khiển.
• Nhà máy sản xuất.
• Nhà máy điện.
• Khu vực có độ ồn cao.
• Hệ thống cảnh báo trạng thái thiết bị.
• Các ứng dụng cần cảnh báo bằng cả âm thanh và ánh sáng.

E2S xác định AL100H là thiết bị phù hợp cho các ứng dụng fire, security và process control.

8. Ưu điểm khi sử dụng

Cảnh báo kép

Việc tích hợp còi và đèn LED trong cùng một thiết bị giúp hệ thống truyền cảnh báo bằng cả âm thanh và hình ảnh, tăng khả năng nhận biết sự cố.

Thiết kế nhỏ gọn

AL100H tích hợp hai chức năng trong một housing, giúp tiết kiệm không gian so với việc sử dụng riêng một sounder và một beacon.

Nhiều lựa chọn tín hiệu

Với 64 âm báo và 4 cấp cảnh báo, thiết bị có thể đáp ứng nhiều cấu hình điều khiển khác nhau.

Đèn LED tuổi thọ cao

Cụm LED công suất cao sử dụng 18 LED Cree SMT, với tuổi thọ LED được E2S công bố khoảng 60.000 giờ.

Phù hợp môi trường công nghiệp

Cấp bảo vệ IP66, dải nhiệt độ làm việc rộng và vỏ ABS/PC chống cháy giúp thiết bị phù hợp với nhiều ứng dụng công nghiệp.

9. Lưu ý khi lựa chọn

Trước khi đặt mua AL100HDC024R/R, cần kiểm tra:

• Hệ thống sử dụng 24VDC.
• Dải điện áp thực tế của nguồn.
• Màu vỏ và màu lens.
• Kiểu âm báo cần sử dụng.
• Chế độ flash của đèn LED.
• Vị trí lắp đặt và điều kiện môi trường.
• Cable entry và cable gland.
• Yêu cầu chứng nhận của dự án.
• Yêu cầu giám sát đường dây nếu sử dụng trong hệ thống Fire Alarm.

Đối với các dự án báo cháy hoặc hệ thống an toàn quan trọng, cần xác nhận đúng revision datasheet và certificate tương ứng với cấu hình đặt hàng.

10. Đặt hàng tại Việt Nam

AL100HDC024R/R E2S là thiết bị còi báo động kết hợp đèn LED màu đỏ, nguồn 24VDC, phù hợp cho hệ thống báo cháy, cảnh báo sự cố, an ninh và điều khiển quá trình.

Khách hàng có thể tham khảo thông tin chính thức từ E2S Warning Signals.

Để được hỗ trợ kiểm tra mã sản phẩm, xác nhận cấu hình, tư vấn kỹ thuật và báo giá tại Việt Nam, tham khảo Electric Power – Jon-Jül.
