AL105NXAC230AA0A1R/A E2S Vietnam

1. Giới thiệu sản phẩm

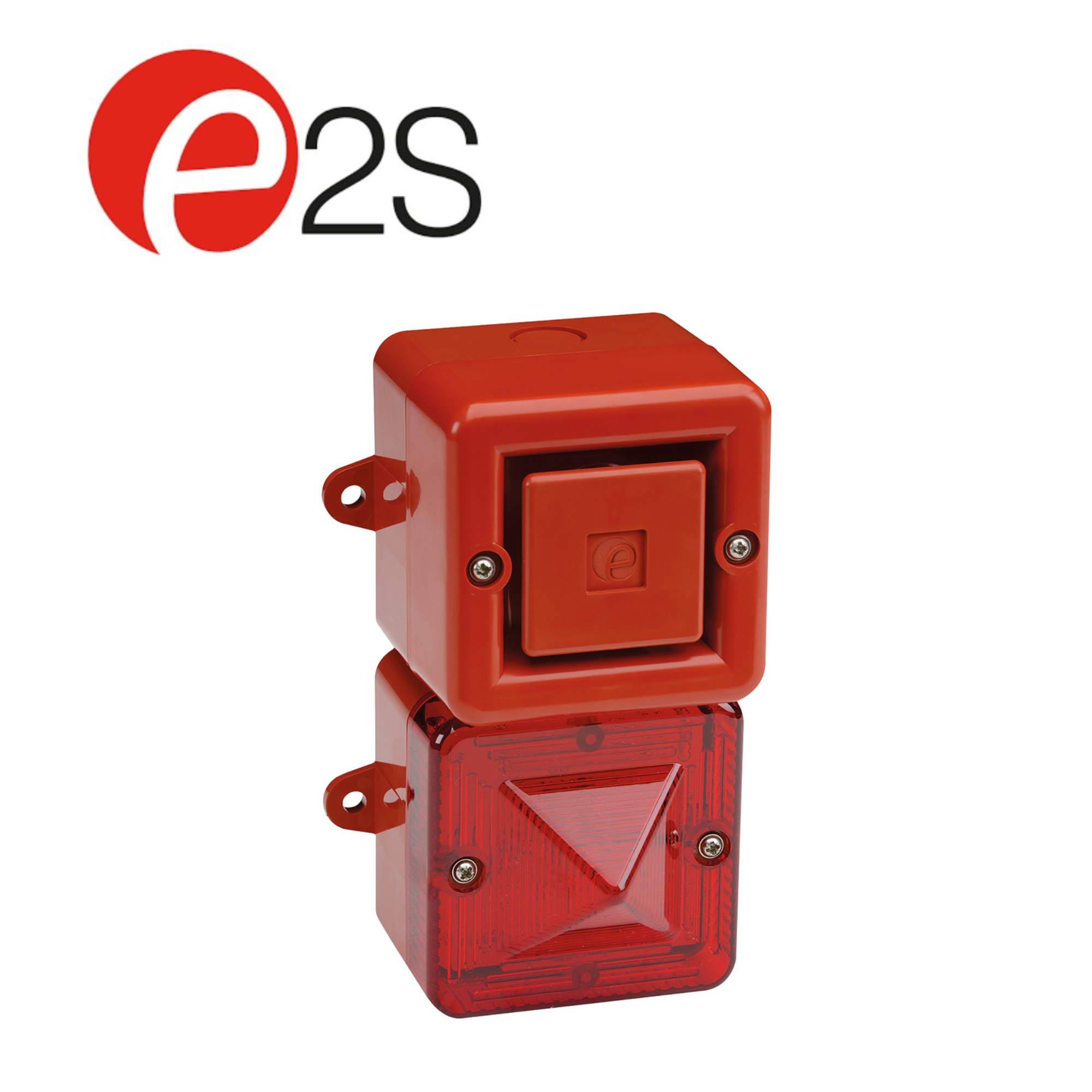

AL105NXAC230AA0A1R/A là thiết bị còi báo động kết hợp đèn chớp Xenon (Alarm Horn Sounder & Xenon Strobe Beacon) thuộc dòng AL105NX của E2S Warning Signals.

Thiết bị sử dụng nguồn 230VAC, tích hợp còi báo động công suất cao với đèn Xenon 5 Joule, 200 cd, tạo đồng thời tín hiệu cảnh báo bằng âm thanh và ánh sáng. Phiên bản mã …R/A sử dụng lens màu Amber (vàng hổ phách), phù hợp để biểu thị trạng thái cảnh báo hoặc yêu cầu chú ý trong hệ thống.

Dòng AL105NX được thiết kế cho các ứng dụng Fire, Marine và General Industrial, với cấp bảo vệ IP66, 64 âm báo và 4 cấp cảnh báo có thể kích hoạt từ xa.

Tham khảo thông tin từ E2S Warning Signals và các thiết bị điện công nghiệp tại Electric Power – Jon-Jül.

2. Đặc điểm nổi bật

AL105NXAC230AA0A1R/A kết hợp hai phương thức cảnh báo trong một thiết bị, giúp người vận hành nhận biết tín hiệu nhanh chóng ngay cả tại những khu vực có độ ồn cao.

• Tích hợp Alarm Horn Sounder + Xenon Strobe Beacon.
• Nguồn cấp 230VAC.
• Đèn Xenon năng lượng 5 Joule.
• Cường độ sáng hiệu dụng khoảng 200 cd.
• Mức âm thanh tối đa khoảng 113 dB(A) @ 1 m.
• Hỗ trợ 64 tần số âm báo.
• Có 4 cấp cảnh báo/kênh kích hoạt từ xa.
• Đèn chớp Xenon với tần số khoảng 1 Hz / 60 lần/phút.
• Lens màu Amber.
• Cấp bảo vệ IP66.
• Thiết kế lắp đặt dạng wall mount.
• Hai đầu vào cáp ren M20 × 1.5 mm.
• Có khả năng tự động đồng bộ nhiều thiết bị.
• Hỗ trợ các ứng dụng báo cháy, hàng hải và công nghiệp.

3. Thông số kỹ thuật

Các thông tin về 230VAC, lens Amber, 113 dB(A), 64 tones, IP66 và đèn Xenon 5 Joule được đối chiếu từ thông tin kỹ thuật của AL105NX.

4. Giải thích mã sản phẩm

Mã AL105NXAC230AA0A1R/A thể hiện cấu hình của thiết bị theo hệ thống mã sản phẩm E2S:

• AL105NX: dòng còi báo động kết hợp đèn Xenon.
• AC230: phiên bản sử dụng nguồn 230VAC.
• A: cấu hình hộp đấu nối/cable entry.
• A0A1: các tùy chọn cấu hình phụ kiện và phiên bản sản phẩm.
• R: màu vỏ Red – đỏ.
• /A: lens Amber – vàng hổ phách.

Trong đó, phần /A rất quan trọng vì xác định màu lens của beacon. Các nguồn phân phối sản phẩm cũng xác nhận mã AL105NXAC230AA0A1R/A có Lens Colour: Amber.

Lưu ý: Với thiết bị có mã cấu hình dài, nên đối chiếu toàn bộ suffix với datasheet/coding sheet E2S trước khi đặt hàng, đặc biệt khi dự án yêu cầu chứng nhận Fire Alarm hoặc Marine.

5. Khả năng cảnh báo âm thanh

Phần sounder của AL105NX cung cấp mức âm thanh tối đa khoảng 113 dB(A) tại khoảng cách 1 m. Mức âm thanh cao giúp tín hiệu có thể được nhận biết rõ trong nhiều khu vực sản xuất có tiếng ồn.

Thiết bị hỗ trợ tới 64 alarm tone frequencies và 4 remotely activated stages/channels, cho phép lựa chọn nhiều kiểu âm báo và phân biệt các trạng thái cảnh báo khác nhau.

Hệ thống có thể cấu hình các cấp cảnh báo theo yêu cầu của nhà máy, chẳng hạn:

• Cảnh báo thông thường.
• Cảnh báo sự cố.
• Cảnh báo nguy hiểm.
• Cảnh báo khẩn cấp.

6. Đèn Xenon cảnh báo

AL105NX sử dụng Xenon Strobe Beacon 5 Joule, tạo tín hiệu ánh sáng nhấp nháy với tần số khoảng 1 Hz, tương đương khoảng 60 lần/phút. Cường độ sáng hiệu dụng được công bố khoảng 200 cd.

Phiên bản R/A sử dụng lens Amber, thường được lựa chọn để biểu thị trạng thái cảnh báo, cần chú ý hoặc tình trạng bất thường trong hệ thống.

Việc kết hợp đèn Xenon với còi âm thanh giúp tăng khả năng nhận biết cảnh báo từ xa và giảm phụ thuộc vào một phương thức báo hiệu duy nhất.

7. Thiết kế và khả năng bảo vệ

Thiết bị có cấp bảo vệ IP66, phù hợp với nhiều ứng dụng công nghiệp và vị trí lắp đặt có yêu cầu bảo vệ khỏi bụi và nước.

Vỏ sử dụng vật liệu ABS/Polycarbonate chống cháy, kết hợp thiết kế wall mount giúp thuận tiện khi lắp đặt trên tường, kết cấu máy hoặc các vị trí cố định trong nhà máy.

AL105NX cũng được thiết kế với hai đầu vào cáp M20 × 1.5 mm, hỗ trợ đấu nối và đi dây phù hợp với hệ thống điện công nghiệp.

8. Chứng nhận và tiêu chuẩn

Dòng AL105NX có các phiên bản được thử nghiệm/chứng nhận cho nhiều ứng dụng khác nhau. Các thông tin kỹ thuật phân phối cho mã AL105NXAC230AA0A1R/A ghi nhận các tiêu chuẩn liên quan đến EN54-3 và EN54-23, CPR, UL/cUL và các phê duyệt khác tùy cấu hình.

Điều này giúp dòng sản phẩm được sử dụng trong nhiều hệ thống báo hiệu, bao gồm Fire Alarm, Marine và General Industrial.

Lưu ý: Không nên mặc định mọi chứng nhận của dòng AL105NX đều áp dụng cho mọi mã cấu hình. Khi dùng cho dự án có yêu cầu pháp lý hoặc an toàn cao, cần xác nhận certificate đúng với AL105NXAC230AA0A1R/A.

9. Ứng dụng

AL105NXAC230AA0A1R/A có thể được sử dụng trong:

• Hệ thống báo cháy.
• Hệ thống Fire Alarm.
• Hệ thống cảnh báo khẩn cấp.
• Hệ thống cảnh báo máy móc.
• Dây chuyền sản xuất.
• Nhà máy công nghiệp.
• Nhà máy điện.
• Hệ thống điều khiển quá trình.
• Công trình hàng hải.
• Khu vực Offshore phù hợp với chứng nhận.
• Hệ thống cảnh báo trực quan và âm thanh.
• Các vị trí cần cảnh báo bằng cả âm thanh và ánh sáng.

Thiết bị đặc biệt phù hợp với các hệ thống cần một thiết bị tích hợp sounder + beacon thay vì lắp đặt hai thiết bị riêng biệt.

10. Ưu điểm khi sử dụng

Cảnh báo kép

Thiết bị phát đồng thời tín hiệu âm thanh và ánh sáng, tăng khả năng nhận biết cảnh báo của người vận hành.

Âm thanh công suất cao

Mức âm thanh tối đa khoảng 113 dB(A) giúp tín hiệu có khả năng được nhận biết trong môi trường công nghiệp có độ ồn cao.

Tín hiệu ánh sáng rõ ràng

Đèn Xenon 5 Joule, 200 cd cung cấp tín hiệu chớp mạnh, phù hợp với các hệ thống cần cảnh báo trực quan.

Nhiều lựa chọn cảnh báo

64 âm báo và 4 cấp cảnh báo cho phép thiết kế hệ thống linh hoạt hơn.

Độ bảo vệ IP66

Cấp IP66 giúp thiết bị phù hợp với nhiều vị trí lắp đặt công nghiệp và môi trường ngoài trời có điều kiện khắc nghiệt.

11. Lưu ý khi lựa chọn và lắp đặt

Trước khi đặt mua AL105NXAC230AA0A1R/A, cần kiểm tra:

• Nguồn cấp hệ thống có phải 230VAC hay không.
• Dòng điện tiêu thụ của thiết bị.
• Màu lens yêu cầu là Amber.
• Màu vỏ theo cấu hình đặt hàng.
• Kiểu cable entry M20 × 1.5 mm.
• Vị trí lắp đặt có phù hợp IP66 hay không.
• Âm báo và số cấp cảnh báo cần sử dụng.
• Yêu cầu về chứng nhận Fire Alarm hoặc Marine.
• Sơ đồ đấu dây và yêu cầu giám sát đường dây.

Đặc biệt, nếu sử dụng trong hệ thống Fire Alarm, nên xác nhận certificate và cấu hình chính xác trước khi nghiệm thu.

12. Đặt hàng tại Việt Nam

AL105NXAC230AA0A1R/A E2S là còi báo động kết hợp đèn Xenon màu Amber, nguồn 230VAC, phù hợp cho các hệ thống báo cháy, cảnh báo công nghiệp, hàng hải và điều khiển quá trình.

Khách hàng có thể tham khảo thông tin sản phẩm từ E2S Warning Signals hoặc liên hệ Electric Power – Jon-Jül để được hỗ trợ kiểm tra mã, xác nhận cấu hình, tư vấn kỹ thuật và báo giá.
