D1xP2N21R1A1GAC230MN1B1G E2S Vietnam

1. Giới thiệu sản phẩm

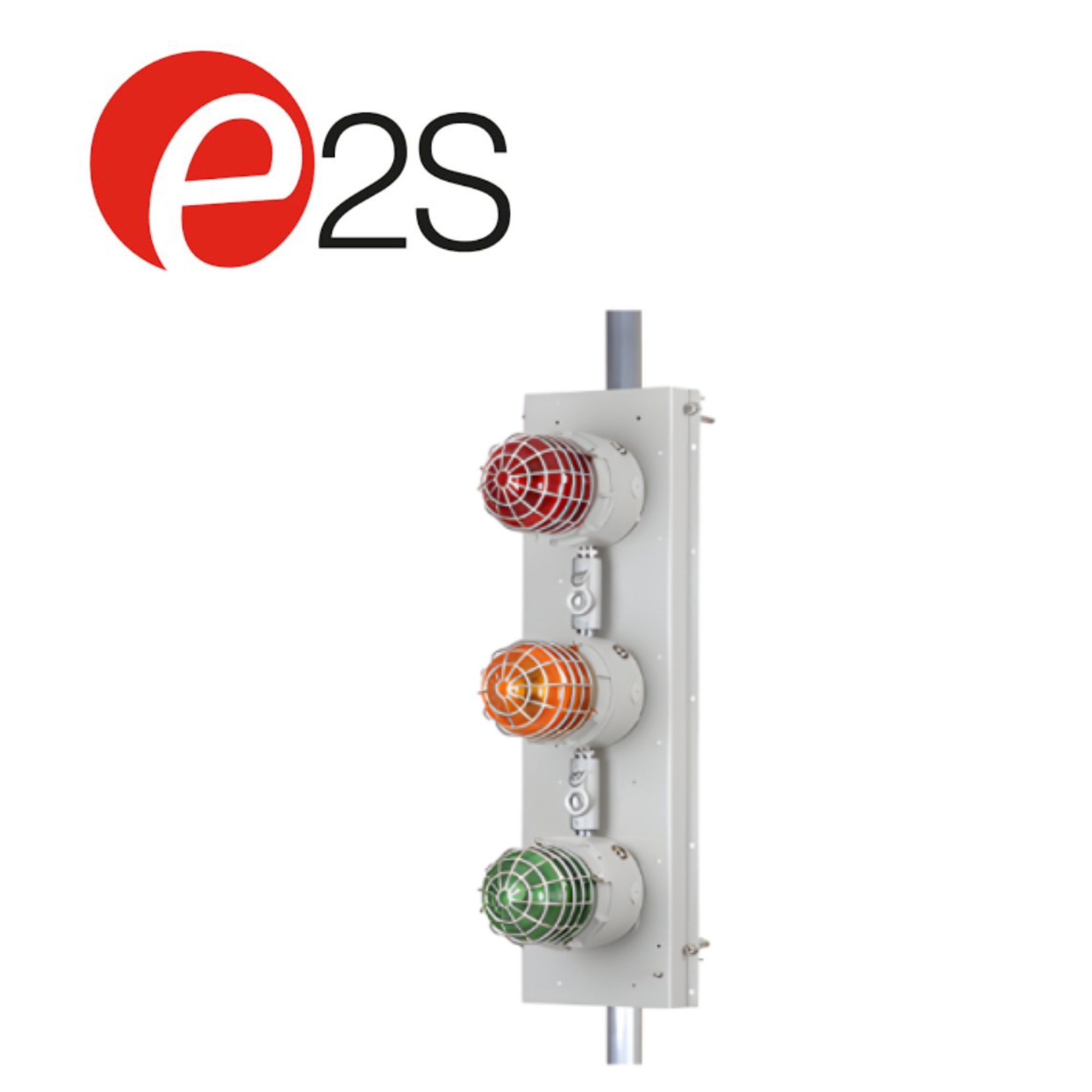

D1xP2N21R1A1GAC230MN1B1G là cụm đèn cảnh báo Xenon chống cháy nổ thuộc dòng D1x của E2S Warning Signals, được cấu hình gồm 3 bộ D1xB2X05 Xenon Strobe Beacon với ba màu tín hiệu đỏ, vàng (amber) và xanh lá (green). Cấu hình này phù hợp cho các hệ thống cần phân biệt nhiều trạng thái cảnh báo bằng tín hiệu ánh sáng trong môi trường nguy hiểm.

Theo thông tin cấu hình của mã sản phẩm, mỗi bộ D1xB2X05 sử dụng đèn Xenon 5 Joule; toàn bộ cụm sử dụng nguồn 230VAC, vỏ màu xám và được trang bị bracket/guard bằng thép không gỉ 316. Mã sản phẩm cũng thể hiện phiên bản chứng nhận IECEx, ATEX, SIL1 & SIL2.

Thiết bị hướng tới các ứng dụng công nghiệp yêu cầu độ tin cậy cao như Oil & Gas, hóa chất, năng lượng, khai khoáng và các khu vực có nguy cơ cháy nổ.

Tham khảo thông tin từ E2S Warning Signals và các sản phẩm thiết bị điện công nghiệp tại Electric Power – Jon-Jül.

2. Đặc điểm nổi bật

D1xP2N21R1A1GAC230MN1B1G nổi bật với cấu hình nhiều đèn cảnh báo trong cùng một cụm, giúp người vận hành dễ dàng nhận biết các trạng thái khác nhau của hệ thống.

• Cấu hình 3 × D1xB2X05 Xenon Strobe Beacon.
• Ba màu tín hiệu: Red – Amber – Green.
• Mỗi đèn Xenon có năng lượng 5 Joule.
• Nguồn cấp 230VAC.
• Vỏ màu Grey.
• Giá đỡ/bảo vệ bằng 316 stainless steel.
• Cable entry gồm 1 × 3/4″ NPT + 1 × M20 × 1.5 mm.
• Stopping plug/adaptor mạ nickel.
• Phiên bản sản phẩm hỗ trợ IECEx, ATEX, SIL1 & SIL2 theo cấu hình mã.
• Thiết kế dành cho các môi trường công nghiệp khắc nghiệt và khu vực nguy hiểm.

3. Thông số kỹ thuật

Thông tin cấu hình trên được đối chiếu theo mã sản phẩm và bảng mô tả cấu hình D1xP2N21 được tìm thấy trong các tài liệu tham khảo về E2S.

Lưu ý: Với thiết bị chống cháy nổ, các thông số chứng nhận, vùng nguy hiểm và điều kiện lắp đặt cần được đối chiếu với datasheet/certificate đúng phiên bản trước khi đưa vào hệ thống thực tế.

4. Cấu hình ba màu cảnh báo

Một ưu điểm quan trọng của mã này là thiết bị tích hợp ba beacon với ba màu khác nhau.

Đèn đỏ – Red

Đèn đỏ thường được sử dụng để biểu thị tình trạng nguy hiểm, khẩn cấp hoặc cần xử lý ngay trong hệ thống cảnh báo.

Đèn vàng – Amber

Đèn amber có thể được sử dụng để biểu thị cảnh báo, trạng thái bất thường hoặc yêu cầu chú ý.

Đèn xanh – Green

Đèn xanh thường được sử dụng để thể hiện trạng thái bình thường, sẵn sàng hoặc cho phép vận hành, tùy theo logic điều khiển của hệ thống.

Việc sử dụng ba màu trong cùng một cụm giúp người vận hành nhận biết trạng thái từ xa mà không cần tiếp cận trực tiếp thiết bị.

5. Giải thích mã sản phẩm

Mã D1xP2N21R1A1GAC230MN1B1G có thể được đọc theo cấu hình sản phẩm như sau:

• D1xP2N21: dòng/cấu hình sản phẩm D1x.
• R1: D1xB2X05 Xenon Strobe Beacon – Red.
• A1: D1xB2X05 Xenon Strobe Beacon – Amber.
• G: D1xB2X05 Xenon Strobe Beacon – Green.
• AC230: nguồn 230VAC.
• M: cable entry gồm 1 × 3/4″ NPT + 1 × M20 × 1.5 mm.
• N: stopping plug/adaptor mạ nickel.
• 1: bracket/guard bằng thép không gỉ A4/316.
• B: phiên bản sản phẩm IECEx, ATEX, SIL1 & SIL2.
• 1: Standard Wiring – Positive Stage Switching.
• G: enclosure màu Grey.

Cấu hình này cho thấy đây không phải một beacon đơn lẻ mà là cụm ba đèn cảnh báo Xenon với ba màu khác nhau.

6. Khả năng hoạt động trong môi trường nguy hiểm

Dòng D1x được phát triển cho các ứng dụng báo hiệu công nghiệp có yêu cầu cao về an toàn. Với cấu hình mã D1xP2N21R1A1GAC230MN1B1G, thiết bị được xác định với phiên bản chứng nhận IECEx, ATEX, SIL1 & SIL2, phù hợp để xem xét trong các hệ thống an toàn tại khu vực nguy hiểm sau khi xác nhận đúng certificate và phân vùng lắp đặt.

Vỏ và các chi tiết kim loại được lựa chọn để đáp ứng yêu cầu sử dụng trong môi trường công nghiệp khắc nghiệt. Bracket/guard bằng 316 stainless steel giúp tăng độ bền cơ học và khả năng chống ăn mòn.

7. Ứng dụng

D1xP2N21R1A1GAC230MN1B1G có thể được sử dụng trong nhiều hệ thống cảnh báo công nghiệp như:

• Nhà máy dầu khí.
• Giàn khoan và công trình Offshore.
• Nhà máy lọc dầu.
• Nhà máy hóa chất.
• Khu vực xử lý khí.
• Kho chứa nhiên liệu.
• Trạm phân phối dầu khí.
• Nhà máy điện.
• Khu vực khai khoáng.
• Nhà máy công nghiệp nặng.
• Hệ thống Fire & Gas.
• Hệ thống Emergency Alarm.
• Hệ thống cảnh báo trạng thái thiết bị.
• Khu vực cần phân biệt nhiều cấp trạng thái bằng màu sắc.

Đặc biệt, cấu hình đỏ – amber – xanh lá thích hợp cho các hệ thống cần hiển thị trực quan nhiều trạng thái vận hành hoặc cảnh báo.

8. Ưu điểm khi sử dụng

Cảnh báo trực quan từ xa

Ba màu đèn giúp người vận hành nhanh chóng nhận biết trạng thái của hệ thống mà không cần tiếp cận trực tiếp.

Năng lượng Xenon cao

Mỗi D1xB2X05 sử dụng đèn Xenon 5 Joule, cung cấp tín hiệu chớp rõ ràng cho các ứng dụng cảnh báo công nghiệp.

Thiết kế cho môi trường nguy hiểm

Phiên bản mã sản phẩm có cấu hình chứng nhận IECEx, ATEX, SIL1 & SIL2, đáp ứng các yêu cầu nghiêm ngặt hơn so với thiết bị báo hiệu công nghiệp thông thường.

Kết cấu chắc chắn

Bracket/guard bằng thép không gỉ 316 giúp thiết bị phù hợp hơn với các môi trường có điều kiện làm việc khắc nghiệt.

9. Lưu ý khi lựa chọn và lắp đặt

Trước khi đặt mua D1xP2N21R1A1GAC230MN1B1G, cần kiểm tra:

• Nguồn hệ thống có phải 230VAC hay không.
• Khu vực lắp đặt thuộc Zone nào.
• Yêu cầu chứng nhận ATEX/IECEx.
• Yêu cầu SIL của hệ thống.
• Kiểu cable entry 3/4″ NPT + M20 × 1.5 mm.
• Không gian lắp đặt cho cụm ba đèn.
• Logic điều khiển từng màu.
• Màu sắc cảnh báo cần sử dụng.
• Điều kiện nhiệt độ và môi trường thực tế.
• Certificate tương ứng với đúng mã sản phẩm.

Đối với hệ thống Fire & Gas hoặc Safety System, cần xác nhận đầy đủ tài liệu kỹ thuật và chứng nhận trước khi nghiệm thu.

10. Đặt hàng tại Việt Nam

D1xP2N21R1A1GAC230MN1B1G E2S là cụm 3 đèn Xenon cảnh báo chống cháy nổ, gồm đỏ – amber – xanh lá, nguồn 230VAC, phù hợp cho các hệ thống báo hiệu và an toàn công nghiệp yêu cầu khả năng hiển thị nhiều trạng thái.

Khách hàng có thể tham khảo thông tin từ E2S Warning Signals hoặc liên hệ Electric Power – Jon-Jül để được hỗ trợ kiểm tra mã, xác nhận cấu hình, tư vấn kỹ thuật và báo giá.
