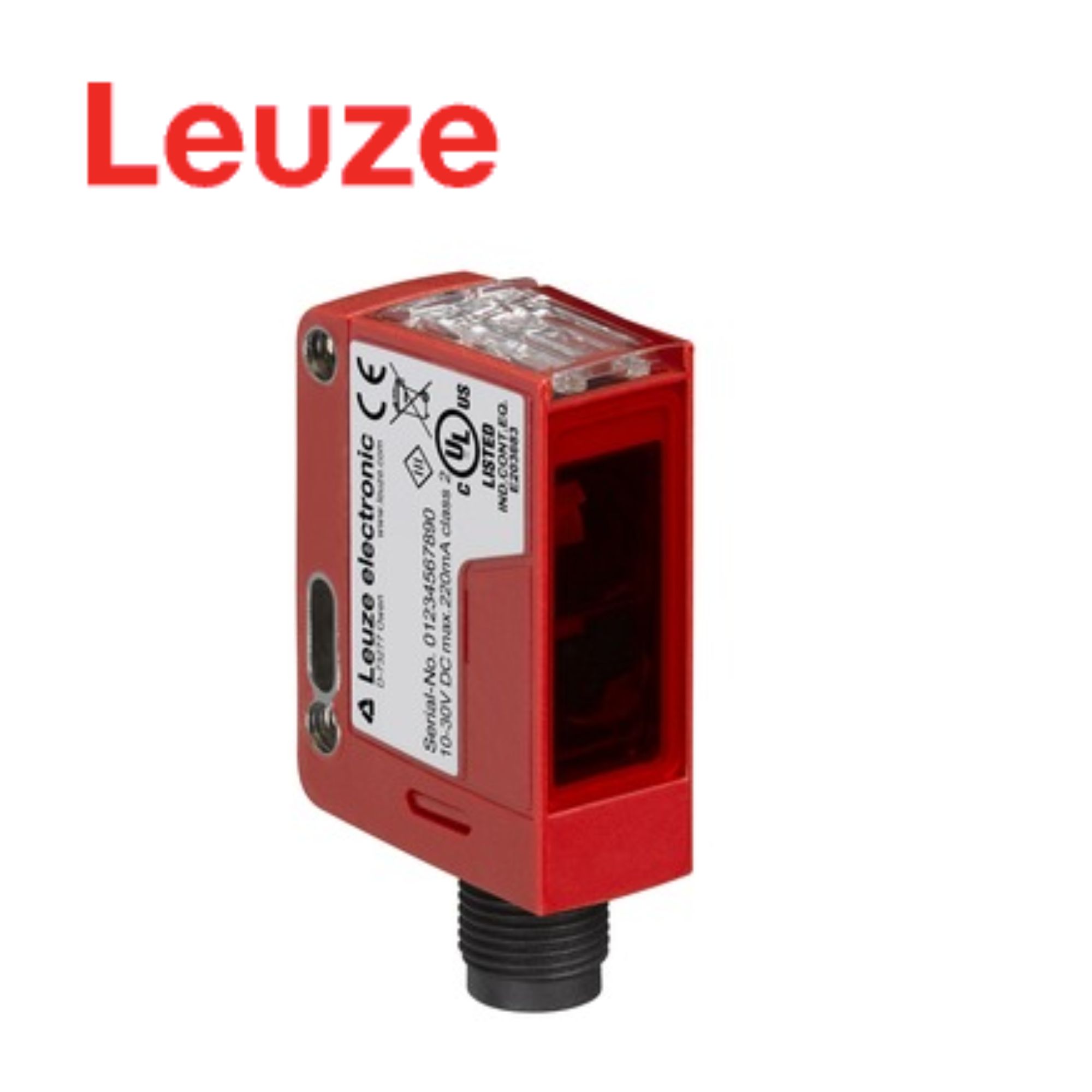

DRT25C.3R/LT-M12 (50145968) Leuze Vietnam

1. Giới thiệu sản phẩm

DRT25C.3R/LT-M12 (50145968) Leuze Vietnam là cảm biến quang tham chiếu động (Dynamic Reference Diffuse Sensor) thuộc Series 25C của Leuze, được phát triển để phát hiện vật thể ổn định trên các hệ thống băng tải tự động hóa công nghiệp.

Khác với cảm biến quang khuếch tán thông thường, thiết bị sử dụng Reference Teach trên bề mặt tham chiếu, chẳng hạn như xích con lăn nhựa hoặc băng tải module bằng nhựa. Công nghệ này giúp cảm biến nhận biết vật thể dựa trên sự thay đổi của bề mặt tham chiếu, từ đó hỗ trợ phát hiện các sản phẩm có hình dạng, bề mặt và đặc tính phản xạ khác nhau.

DRT25C.3R/LT-M12 được Leuze xác định ứng dụng cho phát hiện chai và lon, với khoảng cách hoạt động 0,08 – 0,4 m tính từ bề mặt tham chiếu và khoảng cách giới hạn đối với vật thể trắng 90% lên đến 0,45 m. Cảm biến sử dụng LED đỏ 645 nm, có ngõ ra Push-pull và hỗ trợ IO-Link V1.1.

Model có đầu nối M12 4 chân A-coded, cấp bảo vệ IP67/IP69K, tần số chuyển mạch 300 Hz và thời gian đáp ứng 1,66 ms, phù hợp cho nhiều hệ thống vận chuyển và xử lý sản phẩm tự động.

2. Ưu điểm nổi bật

• Cảm biến quang tham chiếu động – Dynamic Reference Diffuse Sensor.
• Thuộc Series 25C của Leuze.
• Sử dụng nguyên lý Reference Teach trên bề mặt tham chiếu.
• Có thể thiết lập tham chiếu trên xích con lăn nhựa hoặc băng tải module nhựa.
• Được thiết kế để phát hiện chai và lon.
• Có khả năng phát hiện vật thể mà không cần điều chỉnh lại cảm biến khi thay đổi sản phẩm trong nhiều ứng dụng.
• Sử dụng LED ánh sáng đỏ.
• Bước sóng 645 nm.
• Tín hiệu phát dạng xung – Pulsed.
• Khoảng cách hoạt động 0,08 – 0,4 m trên bề mặt tham chiếu.
• Khoảng cách giới hạn với vật thể trắng 90% lên đến 0,45 m.
• Chiều cao vật thể tối thiểu 80 mm.
• Có 1 ngõ vào Teach.
• Có chức năng Teach-in trên bề mặt tham chiếu.
• Có chức năng khóa bàn phím.
• Trang bị 1 ngõ ra chuyển mạch kỹ thuật số.
• Ngõ ra dạng transistor Push-pull.
• Hỗ trợ chế độ IO-Link / Light Switching PNP / Dark Switching NPN.
• Hỗ trợ IO-Link V1.1.
• Chuẩn giao tiếp COM3.
• Hỗ trợ SIO Mode.
• Tần số chuyển mạch 300 Hz.
• Thời gian đáp ứng 1,66 ms.
• Thời gian sẵn sàng 300 ms.
• Nguồn cấp 12 – 30 VDC.
• Có bảo vệ đảo cực và ngắn mạch.
• Đầu nối M12 4 chân A-coded.
• Thiết kế đầu nối Male.
• Vỏ cảm biến bằng ABS.
• Kích thước nhỏ gọn 15 × 42,7 × 30 mm.
• Khối lượng chỉ khoảng 22 g.
• Có 2 LED hiển thị.
• Tích hợp Teach Button.
• Cấp bảo vệ IP67/IP69K.
• Dải nhiệt độ hoạt động -10 đến +50°C.
• Có bù nhiệt độ ±15°C.
• Dải nhiệt độ lưu trữ -40 đến +70°C.
• Tương thích vật liệu ECOLAB.
• Đáp ứng tiêu chuẩn IEC 60947-5-2.

3. Thông số kỹ thuật

Các thông số trên được đối chiếu theo dữ liệu sản phẩm DRT25C.3R/LT-M12 – 50145968 do Leuze công bố.

4. Ứng dụng trong hệ thống tự động hóa

DRT25C.3R/LT-M12 được phát triển đặc biệt cho các hệ thống vận chuyển và xử lý chai, lon, nơi sản phẩm di chuyển trên băng tải và cần được phát hiện ổn định.

Công nghệ Dynamic Reference cho phép cảm biến sử dụng chính bề mặt băng tải làm tham chiếu. Khi chai, lon hoặc sản phẩm đi qua vùng phát hiện, cảm biến nhận biết sự thay đổi so với bề mặt tham chiếu đã được Teach. Cách tiếp cận này giúp giảm nhu cầu điều chỉnh lại cảm biến khi sản phẩm hoặc vật liệu bao bì thay đổi.

Một số ứng dụng tiêu biểu:

• Dây chuyền đóng chai: phát hiện chai trên băng tải.
• Dây chuyền sản xuất nước giải khát: nhận biết chai và lon.
• Máy chiết rót: kiểm tra sự hiện diện của chai trước công đoạn chiết.
• Máy đóng nắp: xác nhận chai hoặc lon đã đến vị trí xử lý.
• Dây chuyền đóng gói: phát hiện sản phẩm trước khi đóng gói.
• Băng tải xích nhựa: sử dụng bề mặt xích làm tham chiếu.
• Băng tải module: phù hợp với băng tải dạng mắt xích nhựa.
• Hệ thống đếm sản phẩm: tạo tín hiệu khi sản phẩm đi qua.
• Dây chuyền phân loại: xác định sự xuất hiện của chai/lon.
• Hệ thống logistics và vận chuyển: phát hiện sản phẩm trên băng tải tự động.
• Dây chuyền thực phẩm – đồ uống: tận dụng cấp bảo vệ IP67/IP69K và khả năng tương thích ECOLAB.

Một ưu điểm đáng chú ý là cảm biến có thể teach trực tiếp trên bề mặt tham chiếu, thay vì chỉ thiết lập theo một sản phẩm cụ thể. Điều này giúp việc cài đặt thuận tiện hơn trong các dây chuyền có sự thay đổi sản phẩm hoặc bao bì.

Bên cạnh đó, giao tiếp IO-Link V1.1 cho phép tích hợp thiết bị vào các hệ thống tự động hóa hiện đại, hỗ trợ trao đổi dữ liệu quá trình và tham số hóa cảm biến thông qua hệ thống điều khiển.

5. Lựa chọn sản phẩm chính hãng tại Việt Nam

DRT25C.3R/LT-M12 (50145968) Leuze Vietnam là cảm biến quang tham chiếu động Series 25C, phù hợp cho các ứng dụng phát hiện chai, lon và sản phẩm trên băng tải nhựa.

Thiết bị nổi bật với Dynamic Reference Technology, khoảng cách hoạt động 0,08 – 0,4 m, LED đỏ 645 nm, ngõ ra Push-pull, IO-Link V1.1, đầu nối M12 4 chân, tần số chuyển mạch 300 Hz, thời gian đáp ứng 1,66 ms và cấp bảo vệ IP67/IP69K.

Đặc biệt, model được Leuze định hướng cho phát hiện chai và lon, sử dụng bề mặt băng tải làm tham chiếu. Đây là lựa chọn đáng cân nhắc cho các dây chuyền đóng chai, đóng lon, đóng gói và vận chuyển sản phẩm tự động.
