E2xCS112-5EG-24DC-RD E2S Vietnam

1. Giới thiệu sản phẩm

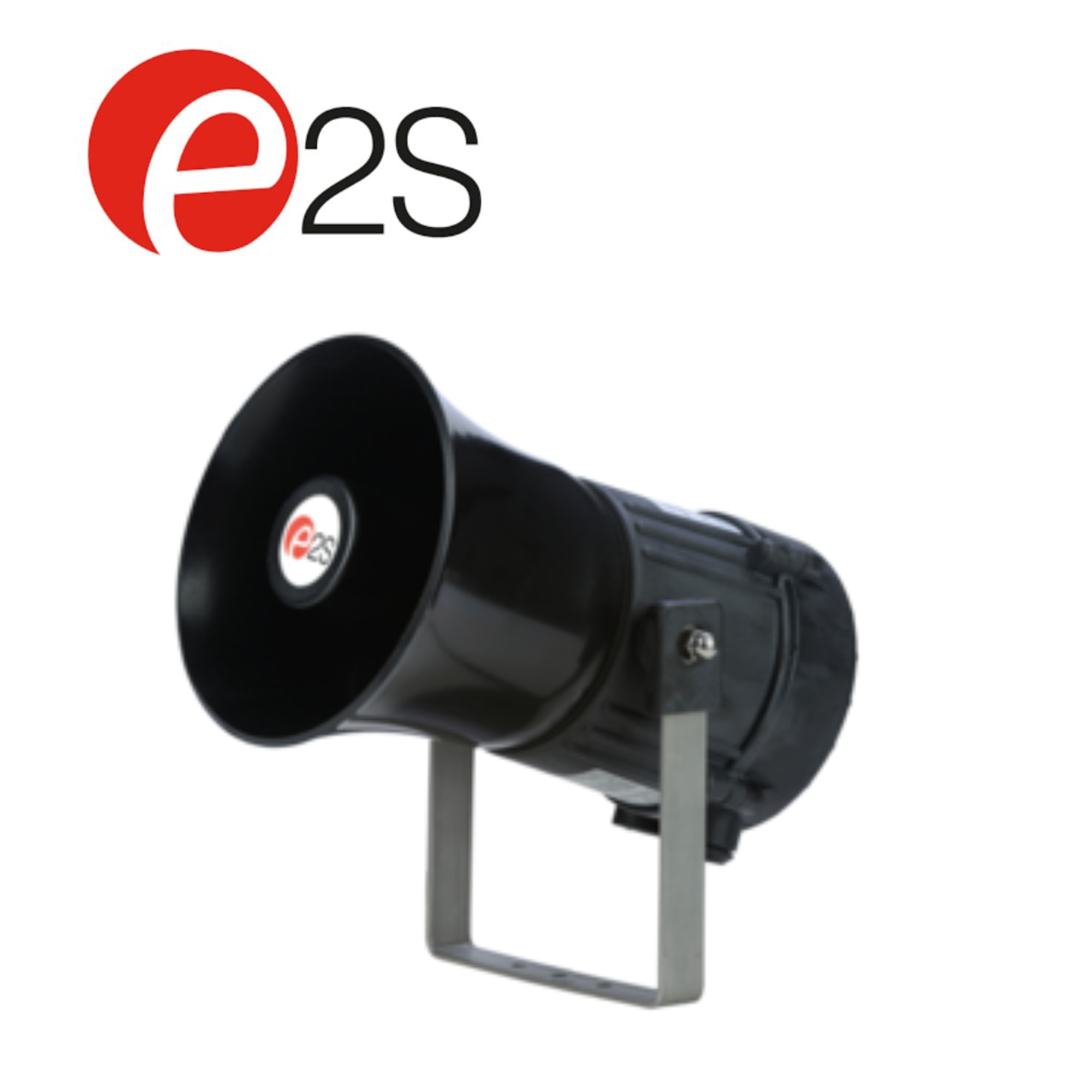

E2xCS112-5EG-24DC-RD là thiết bị còi báo động kết hợp đèn chớp Xenon (Combined Alarm Sounder & Xenon Strobe Beacon) thuộc dòng E2xCS112-5 của E2S Warning Signals.

Thiết bị được thiết kế cho các khu vực nguy hiểm với giải pháp cảnh báo âm thanh và ánh sáng tích hợp trong một thiết bị. Dòng E2xCS112-5 sử dụng còi điện tử công suất cao kết hợp đèn Xenon 5 Joule, giúp giảm thời gian lắp đặt và số lượng thiết bị cần sử dụng. E2S công bố thiết bị có mức âm thanh tối đa 116 dB(A) tại 1 m, hỗ trợ 45 âm báo và 3 cấp cảnh báo.

Mã E2xCS112-5EG-24DC-RD sử dụng nguồn 24VDC và lens đèn màu đỏ (Red). Đây là lựa chọn phù hợp cho các hệ thống cảnh báo trong môi trường công nghiệp nguy hiểm, đặc biệt là các ứng dụng Oil & Gas, hóa chất và khu vực có nguy cơ cháy nổ.

Tham khảo thông tin từ E2S Warning Signals – hãng sản xuất và các sản phẩm thiết bị điện công nghiệp tại Electric Power – Jon-Jül.

2. Đặc điểm nổi bật

E2xCS112-5EG-24DC-RD tích hợp hai phương thức cảnh báo trong cùng một thiết bị:

• Alarm Sounder + Xenon Strobe Beacon.
• Nguồn cấp 24VDC.
• Đèn Xenon năng lượng 5 Joule.
• Mức âm thanh tối đa 116 dB(A) @ 1 m.
• Mức âm thanh danh định 113 dB(A) @ 1 m ±3 dB.
• Hỗ trợ 45 âm báo.
• Có 3 cấp cảnh báo.
• Hỗ trợ điều chỉnh âm lượng.
• Tự động đồng bộ khi sử dụng nhiều thiết bị.
• Lens màu Red – đỏ.
• Vỏ làm từ PPS chống ăn mòn kết hợp còi flare bằng ABS chống cháy, chịu va đập.
• Giá đỡ chữ U bằng thép không gỉ có thể điều chỉnh.
• Cấp bảo vệ IP66/IP67 đối với phiên bản ATEX.
• Thiết kế cho các môi trường nguy hiểm và khu vực công nghiệp khắc nghiệt.

3. Thông số kỹ thuật

Các thông số trên được đối chiếu với datasheet E2S của dòng E2xCS112-5.

4. Giải thích mã sản phẩm

Mã E2xCS112-5EG-24DC-RD thể hiện các thông tin chính của cấu hình:

• E2x: dòng thiết bị báo hiệu dành cho môi trường nguy hiểm/non-sparking.
• CS112-5: thiết bị kết hợp còi báo động + đèn Xenon 5 Joule.
• EG: phiên bản ATEX.
• 24DC: nguồn cấp 24VDC.
• RD: lens màu Red – đỏ.

Theo bảng mã của E2S, dòng E2xCS1125EG sử dụng các tùy chọn nguồn 12DC, 24DC, 48DC, 115AC và 230AC, đồng thời có các lựa chọn màu lens Amber, Blue, Clear, Green, Red và Yellow.

5. Khả năng cảnh báo âm thanh

Phần còi của E2xCS112-5 có mức âm thanh tối đa lên đến 116 dB(A) tại 1 m, giúp tín hiệu cảnh báo dễ nhận biết trong môi trường có độ ồn cao.

Thiết bị hỗ trợ 45 âm báo, trong đó có các âm báo đáp ứng các yêu cầu cảnh báo công nghiệp và UKOOA/PFEER. Ngoài ra, người dùng có thể lựa chọn 3 cấp cảnh báo, cho phép hệ thống phân biệt các trạng thái khác nhau.

Một số ứng dụng có thể phân chia thành:

• Cảnh báo vận hành.
• Cảnh báo sự cố.
• Cảnh báo khí.
• Cảnh báo cháy.
• Cảnh báo khẩn cấp.
• Tín hiệu sơ tán.

6. Khả năng cảnh báo bằng ánh sáng

Phần beacon sử dụng ống Xenon 5 Joule, tạo tín hiệu chớp với tần số khoảng 1 Hz, tương đương 60 lần chớp/phút. Lens của phiên bản -RD có màu đỏ.

Tín hiệu đèn đỏ thường được sử dụng để biểu thị tình trạng nguy hiểm hoặc khẩn cấp, tùy theo logic cảnh báo được thiết kế trong hệ thống.

E2S cũng công bố khả năng tự động đồng bộ đèn/còi khi sử dụng nhiều thiết bị trong cùng hệ thống, giúp tín hiệu cảnh báo nhất quán hơn.

7. Thiết kế cho môi trường nguy hiểm

Dòng E2x được E2S phát triển cho các ứng dụng hazardous area, với các phiên bản được chứng nhận cho Zone 2 và các ứng dụng Class I & II Division 2 tùy cấu hình.

Phiên bản ATEX của E2xCS112-5 có phân loại:

II 3G EEx nA nL IIC T2/T3, với điều kiện nhiệt độ môi trường phụ thuộc cấp nhiệt độ của cấu hình.

Lưu ý: Không nên chỉ dựa vào tên dòng E2x để xác định chứng nhận cho một hệ thống cụ thể. Khi sử dụng trong khu vực nguy hiểm, cần đối chiếu đúng certificate của mã E2xCS112-5EG-24DC-RD, Zone, Gas Group, Temperature Class và điều kiện môi trường thực tế.

8. Ứng dụng

E2xCS112-5EG-24DC-RD có thể được sử dụng trong nhiều hệ thống cảnh báo công nghiệp như:

• Nhà máy dầu khí.
• Nhà máy lọc dầu.
• Giàn khoan và công trình Offshore.
• Nhà máy hóa chất.
• Khu vực xử lý khí.
• Bồn chứa nhiên liệu.
• Trạm phân phối dầu khí.
• Nhà máy điện.
• Khu vực khai khoáng.
• Hệ thống Fire & Gas.
• Hệ thống Emergency Alarm.
• Hệ thống cảnh báo khí dễ cháy.
• Khu vực Hazardous Area Zone 2.
• Hệ thống cảnh báo cần kết hợp âm thanh và ánh sáng.

Việc tích hợp sounder + Xenon beacon giúp giảm số lượng thiết bị và đơn giản hóa quá trình lắp đặt so với việc sử dụng còi và đèn riêng biệt.

9. Ưu điểm khi sử dụng

Cảnh báo kép

Thiết bị đồng thời cung cấp âm thanh và ánh sáng, giúp tăng khả năng nhận biết cảnh báo.

Âm lượng cao

Mức âm thanh tối đa 116 dB(A) @ 1 m phù hợp với nhiều môi trường công nghiệp có độ ồn cao.

Nhiều lựa chọn âm báo

45 tones và 3 stages cho phép thiết kế nhiều cấp cảnh báo khác nhau.

Đèn Xenon 5 Joule

Đèn chớp Xenon tạo tín hiệu trực quan mạnh, phù hợp với hệ thống cảnh báo khẩn cấp.

Kết cấu chắc chắn

Vỏ PPS chống ăn mòn, flare ABS chịu va đập và bracket thép không gỉ giúp thiết bị phù hợp với môi trường công nghiệp khắc nghiệt.

10. Lưu ý khi lựa chọn và lắp đặt

Trước khi đặt mua E2xCS112-5EG-24DC-RD, cần kiểm tra:

• Nguồn cấp có phải 24VDC hay không.
• Dải điện áp thực tế.
• Màu lens yêu cầu là Red.
• Khu vực lắp đặt thuộc Zone nào.
• Yêu cầu ATEX/IECEx hoặc tiêu chuẩn khác.
• Gas Group và Temperature Class.
• Kiểu cable entry.
• Điều kiện nhiệt độ môi trường.
• Mức âm thanh yêu cầu tại vị trí lắp đặt.
• Số cấp cảnh báo cần sử dụng.
• Loại âm báo cần cài đặt.

Đối với hệ thống Fire & Gas hoặc Safety System, cần xác nhận certificate và cấu hình đầy đủ trước khi nghiệm thu.

11. Đặt hàng tại Việt Nam

E2xCS112-5EG-24DC-RD E2S là còi báo động kết hợp đèn chớp Xenon 5 Joule, nguồn 24VDC, lens đỏ, thuộc dòng thiết bị báo hiệu dành cho môi trường nguy hiểm.

Khách hàng có thể tham khảo E2S Warning Signals – hãng sản xuất để xem tài liệu kỹ thuật của dòng sản phẩm.

Để được hỗ trợ kiểm tra mã, xác nhận cấu hình, tư vấn thiết bị phù hợp và báo giá tại Việt Nam, tham khảo Electric Power – Jon-Jül.
