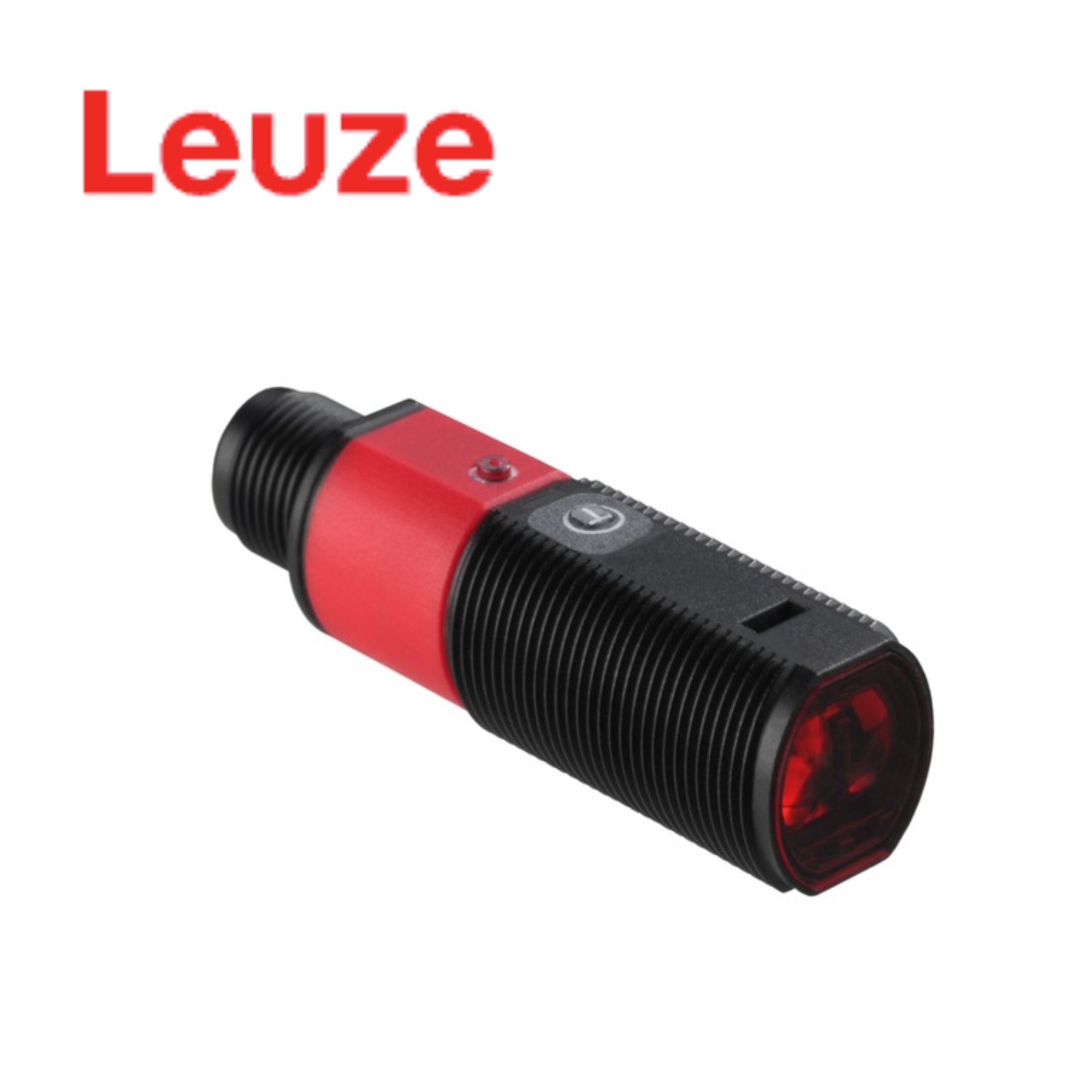

FT318BI.3/2N-M12 (50127997) Energetic Diffuse Sensor Leuze Vietnam

1. Giới thiệu sản phẩm

FT318BI.3/2N-M12 (50127997) Energetic Diffuse Sensor Leuze Vietnam là cảm biến quang thuộc Series 318B của Leuze, hoạt động theo Diffuse Reflection Principle.

Theo nghĩa tiếng Anh, Energetic Diffuse Sensor có thể hiểu là cảm biến quang phản xạ khuếch tán kiểu đánh giá cường độ ánh sáng. Thiết bị phát ánh sáng hồng ngoại về phía vật thể và tiếp nhận ánh sáng phản xạ trở lại. Dựa trên cường độ tín hiệu nhận được, cảm biến xác định sự hiện diện của vật thể mà không cần sử dụng reflector hoặc bộ phát riêng. Leuze xác nhận Part Number 50127997 cho model này.

Model sử dụng LED hồng ngoại 850 nm, hai ngõ ra chuyển mạch NPN, kết nối M12 4-pin và có nút Teach để thiết lập cảm biến. Đây là cấu hình phù hợp cho các ứng dụng phát hiện vật thể trong máy móc và dây chuyền tự động hóa công nghiệp.

🌐 Website chính thức của hãng: Leuze – Official Website

2. Nguyên lý hoạt động và đặc điểm kỹ thuật

🔹 Phản xạ khuếch tán

Diffuse Reflection Principle là nguyên lý trong đó cảm biến phát ánh sáng trực tiếp về phía vật thể. Một phần ánh sáng được bề mặt vật thể phản xạ trở lại bộ thu tích hợp bên trong cảm biến.

FT318BI.3/2N-M12 đánh giá tín hiệu phản xạ để xác định vật thể trong vùng phát hiện. Vì bộ phát và bộ thu được tích hợp trong cùng một thiết bị, hệ thống không cần bố trí transmitter hoặc reflector riêng.

🔴 Nguồn sáng hồng ngoại

Thiết bị sử dụng LED Infrared với bước sóng 850 nm. Tín hiệu phát dạng xung giúp cảm biến thực hiện quá trình phát hiện ổn định trong môi trường tự động hóa.

📏 Phạm vi hoạt động

Phạm vi hoạt động được đảm bảo thay đổi theo độ phản xạ của vật thể:

Vật thể trắng 90%: 1 – 215 mm
Vật thể xám 50%: 1 – 190 mm
Vật thể xám 18%: 3 – 150 mm
Vật thể đen 6%: 5 – 125 mm

Giới hạn phạm vi hoạt động với vật thể trắng 90% đạt 280 mm. Điều này cho thấy khoảng cách phát hiện thực tế phụ thuộc vào đặc tính phản xạ của vật thể.

⚡ Tốc độ chuyển mạch

FT318BI.3/2N-M12 có switching frequency 500 Hz và response time 1 ms, phù hợp với các ứng dụng yêu cầu phát hiện vật thể liên tục.

🔌 Hai ngõ ra NPN

Thiết bị được trang bị 2 digital switching outputs:

Output 1: NPN – Light switching
Output 2: NPN – Dark switching

Dòng chuyển mạch tối đa được công bố là 100 mA.

🎛️ Cài đặt bằng Teach Button

Cảm biến được tích hợp Teach button, cho phép thiết lập điểm phát hiện trực tiếp trên thiết bị, thuận tiện khi đưa cảm biến vào vận hành hoặc điều chỉnh theo điều kiện thực tế của hệ thống.

3. Thông số kỹ thuật

Thông số	Giá trị
Model	FT318BI.3/2N-M12
Part Number	50127997
Hãng sản xuất	Leuze
Series	318B
Loại sản phẩm	Energetic Diffuse Sensor
Nguyên lý	Diffuse Reflection Principle
Nguồn sáng	LED, Infrared
Bước sóng	850 nm
Tín hiệu phát	Pulsed
Phạm vi – trắng 90%	1 – 215 mm
Phạm vi – xám 50%	1 – 190 mm
Phạm vi – xám 18%	3 – 150 mm
Phạm vi – đen 6%	5 – 125 mm
Giới hạn – trắng 90%	1 – 280 mm
Giới hạn – xám 50%	1 – 245 mm
Giới hạn – xám 18%	3 – 190 mm
Giới hạn – đen 6%	5 – 160 mm
Nguồn cấp	10 – 30 VDC
Ngõ ra	2 Digital Switching Outputs
Ngõ ra 1	NPN – Light switching
Ngõ ra 2	NPN – Dark switching
Dòng chuyển mạch tối đa	100 mA
Tần số chuyển mạch	500 Hz
Thời gian đáp ứng	1 ms
Thời gian sẵn sàng	300 ms
Kết nối	M12, 4-pin, A-coded
Kích thước	Ø18 × 46 mm
Ren	M18 × 1 mm
Vật liệu vỏ	ABS
Khối lượng	20 g
Điều chỉnh	Teach button
Nhiệt độ hoạt động	-40 đến +60°C
Cấp bảo vệ	IP67
Cấp bảo vệ điện	Class III

Thông số được đối chiếu từ dữ liệu kỹ thuật của Leuze cho FT318BI.3/2N-M12 – Part No. 50127997.

4. Ứng dụng trong tự động hóa công nghiệp

Với thiết kế cảm biến phản xạ khuếch tán, FT318BI.3/2N-M12 có thể được tích hợp trong nhiều hệ thống phát hiện vật thể.

🏭 Dây chuyền sản xuất
Phát hiện sự xuất hiện của sản phẩm hoặc chi tiết tại các vị trí kiểm tra.

📦 Hệ thống băng tải
Xác định sản phẩm đi qua vị trí cảm biến để phục vụ đếm, kiểm tra hoặc điều khiển quá trình vận chuyển.

⚙️ Máy tự động
Xác nhận sự hiện diện của chi tiết trước khi thực hiện công đoạn tiếp theo.

📦 Máy đóng gói
Phát hiện sản phẩm hoặc bao bì trong các công đoạn đóng gói và xử lý.

🔄 Hệ thống phân loại
Cung cấp tín hiệu chuyển mạch cho bộ điều khiển khi vật thể đi vào vùng phát hiện.

5. Lợi thế của sản phẩm

FT318BI.3/2N-M12 phù hợp với những hệ thống cần một Energetic Diffuse Sensor có thiết kế nhỏ gọn, tốc độ đáp ứng nhanh và khả năng kết nối trực tiếp với hệ thống điều khiển.

Các đặc điểm đáng chú ý:

Nguyên lý Diffuse Reflection.
Nguồn sáng hồng ngoại 850 nm.
Hai ngõ ra NPN với Light switching và Dark switching.
Tần số chuyển mạch 500 Hz.
Thời gian đáp ứng 1 ms.
Cài đặt bằng Teach button.
Kết nối M12 4-pin A-coded.
Thiết kế dạng trụ M18 × 1.
Cấp bảo vệ IP67.
Dải nhiệt độ hoạt động -40 đến +60°C.
Thiết kế nhỏ gọn với khối lượng khoảng 20 g.
