GNEXB2-X21-DC024-B-N-1-A1-R-R E2S VIETNAM – ĐÈN CẢNH BÁO XENON CHỐNG NỔ 21 JOULE

1. GNExB2-X21-DC024-B-N-1-A1-R-R là gì?

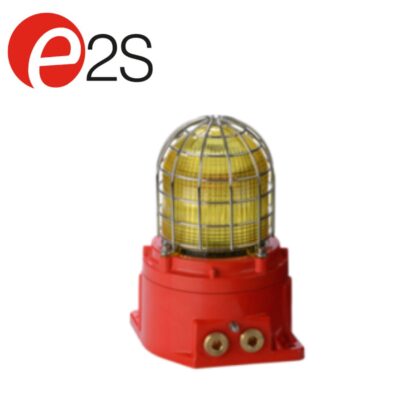

GNExB2-X21-DC024-B-N-1-A1-R-R E2S Vietnam là một cấu hình của GNExB2X21 Xenon Strobe Beacon, thiết bị đèn cảnh báo chớp Xenon công suất 21 Joule (21 Ws) do E2S Warning Signals phát triển cho các khu vực có nguy cơ cháy nổ.

GNExB2X21 sử dụng vỏ GRP – Glass Reinforced Polyester có khả năng chống ăn mòn, kết hợp cấu trúc flameproof và thiết kế dành cho môi trường nguy hiểm. Theo E2S, thiết bị được phê duyệt IECEx và ATEX, phù hợp cho các khu vực Zone 1, Zone 2, Zone 21 và Zone 22.

2. Giải mã mã GNExB2-X21-DC024-B-N-1-A1-R-R

Chuỗi mã đầy đủ cho biết cấu hình cụ thể của thiết bị:

Thành phần	Ý nghĩa
GNExB2	Dòng Xenon beacon chống nổ
X21	Xenon Beacon – năng lượng 21 Joule
DC024	Nguồn 24 VDC, dải 20–28 VDC
B	2 × 1/2″ NPT – adaptor
N	Stopping plug/adaptor bằng nickel-plated brass
1	Guard bằng thép không gỉ A4 316
A	Product version A – IECEx, ATEX, Ex EAC, PESO, INMETRO; SIL1 & SIL2
1	Product option tiêu chuẩn
R	Vỏ màu đỏ
R	Lens màu đỏ

Cách đọc trên dựa trực tiếp vào bảng Part Codes của E2S. Đáng chú ý, mã A1 trong chuỗi đầy đủ có thể hiểu là Product version A + Product option 1, không phải một mã phiên bản độc lập.

3. Thông số kỹ thuật chính

GNExB2X21 tạo ra tín hiệu chớp Xenon cường độ cao, với năng lượng 21 Joule và 4 chế độ flash: 1 Hz, 1.3 Hz, 1.5 Hz và double flash. E2S công bố cường độ hiệu dụng đo theo I.E.S. lên tới 1,115.57 cd với lens trong ở điện áp tối ưu.

Thông số	GNExB2X21
Loại	Xenon Strobe Beacon
Năng lượng	21 Joule
Nguồn cấu hình này	24 VDC
Dải điện áp	20–28 VDC
Flash rate	1 / 1.3 / 1.5 Hz, Double Flash
Ingress Protection	IP66/67
Vỏ	UV stable GRP
Lens	Borosilicate glass + colour filter
Cable entry	2 × 1/2″ NPT adaptor
Guard	A4 316 Stainless Steel
Trọng lượng	3.5 kg
Nhiệt độ lắp đặt	-50…+70°C
Ground/Earth	M4

Với phiên bản 24 VDC, dòng danh định là 1.13 A, dòng tối đa 1.24 A và dòng khởi động khoảng 1.508 A trong thời gian dưới 6 ms. Vì vậy, khi lựa chọn nguồn cấp nên tính cả dòng khởi động thay vì chỉ dựa trên dòng danh định.

4. Khả năng chống nổ và ứng dụng

Một điểm quan trọng của GNExB2X21 là thiết bị không đơn thuần là đèn cảnh báo công nghiệp thông thường. Thiết bị được thiết kế cho môi trường hazardous area, với chứng nhận ATEX DEMKO 15ATEX1448X, IECEx UL 15.0003X, UKCA, Ex EAC, PESO và INMETRO. Thiết bị cũng đạt SIL1 & SIL2 Route 2H theo IEC 61508.

Mã này có thể được sử dụng trong các hệ thống cần cảnh báo bằng ánh sáng tại:

Nhà máy dầu khí và xử lý khí.
Khu vực hóa chất và hóa dầu.
Kho chứa và khu vực vận chuyển nhiên liệu.
Nhà máy điện và công nghiệp nặng.
Khu vực ngoài khơi, marine và offshore.

5. Lưu ý khi kiểm tra và lắp đặt

Khi xác định GNExB2-X21-DC024-B-N-1-A1-R-R E2S Vietnam, nên giữ nguyên toàn bộ chuỗi part number vì mỗi ký tự thể hiện một thuộc tính của thiết bị.

Đặc biệt cần kiểm tra:

DC024: phải sử dụng nguồn 24 VDC trong khoảng 20–28 VDC.
B: cấu hình cable entry sử dụng 2 × 1/2″ NPT adaptor.
N: vật liệu stopping plug/adaptor là nickel-plated brass.
1: guard A4 316 stainless steel.
A1: product version A và product option 1.
R-R: vỏ đỏ và lens đỏ.

Ngoài ra, khi lắp đặt trong khu vực Ex, cable gland, stopping plug và phương pháp đấu nối phải phù hợp với cấp bảo vệ của hệ thống. Tài liệu E2S cũng yêu cầu sử dụng cáp và cable gland phù hợp với điều kiện nhiệt độ và tiêu chuẩn áp dụng.
