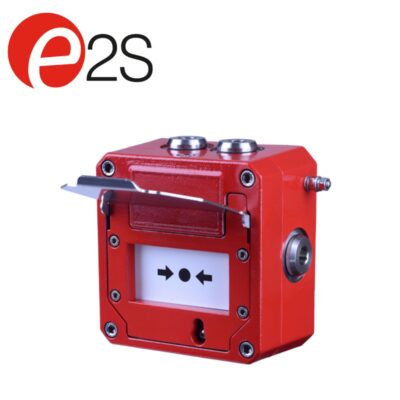

GNEXCP7PT-SPLBB3A1RNEXXXR E2S VIETNAM – NÚT NHẤN BÁO ĐỘNG MANUAL CALL POINT CHỐNG CHÁY NỔ

GNExCP7PT-SPLBB3A1RNExxxR LÀ GÌ?

GNExCP7PT-SPLBB3A1RNExxxR là mã cấu hình thuộc dòng GNExCP7-PT của E2S Warning Signals, một dòng Tool Reset Manual Signaling Box / Manual Call Point dành cho khu vực nguy hiểm. Thiết bị cho phép người vận hành kích hoạt tín hiệu cảnh báo bằng thao tác nhấn nút; sau khi kích hoạt, trạng thái được duy trì và có thể reset bằng dụng cụ chuyên dụng.

Dòng GNExCP7-PT sử dụng vỏ GRP – Glass Reinforced Polyester, kết hợp cơ cấu thép không gỉ 316 và cấp bảo vệ IP66/IP67. Thiết kế này hướng đến khả năng làm việc trong môi trường công nghiệp khắc nghiệt, nơi thiết bị phải chịu tác động của bụi, nước, hóa chất và điều kiện thời tiết. E2S công bố dòng sản phẩm này cho các khu vực Zone 1, 2, 21 và 22, tùy theo cấu hình chứng nhận.

CẤU TẠO VÀ ĐẶC ĐIỂM CỦA GNExCP7-PT

Điểm đáng chú ý của GNExCP7-PT nằm ở khả năng cấu hình phần điện và phần kết nối theo yêu cầu của hệ thống.

Vỏ thiết bị được làm từ GRP chống tĩnh điện và ổn định UV, trong khi cơ cấu thao tác sử dụng thép không gỉ 316. Thiết bị có nắp bảo vệ dạng lift flap, giúp hạn chế thao tác ngoài ý muốn.

Dòng sản phẩm hỗ trợ hai loại công tắc:

• SPCO/SPDT – một cực chuyển mạch.
• DPCO/DPDT – hai cực chuyển mạch.

GNExCP7-PT cũng có thể sử dụng terminal dạng DIN rail hoặc termination board với các đầu nối dành cho EOL (End of Line) và series devices. Đây là lý do mã đặt hàng của sản phẩm có nhiều ký tự, trong đó từng nhóm ký hiệu thể hiện một lựa chọn cấu hình cụ thể.

GIẢI THÍCH MÃ GNExCP7PT-SPLBB3A1RNExxxR

Đối với mã GNExCP7PT-SPLBB3A1RNExxxR, không nên xem toàn bộ chuỗi như một model độc lập. Đây là mã được tạo từ nhiều trường cấu hình của dòng GNExCP7-PT.

Một số thành phần có thể hiểu như sau:

• GNExCP7PT: dòng Manual Signaling Box với nút nhấn latching và tool reset.
• S: cấu hình switch dạng SPCO/SPDT.
• L: trang bị lift flap.
• B: lựa chọn vật liệu plug/stopper theo bảng mã của E2S.
• B3A1R và các ký tự tiếp theo: thuộc các trường cấu hình về stopping plug, product version, màu vỏ, LED và các module EOL/series.
• ExxxR: điện trở EOL với giá trị điện trở được chỉ định bằng số; ví dụ E470R tương ứng điện trở 470 Ω.

Do mã chứa các trường cấu hình tùy chọn, thông số cuối cùng của một thiết bị cụ thể cần được đối chiếu với datasheet, certificate và configuration code đi kèm sản phẩm.

THÔNG SỐ KỸ THUẬT NỔI BẬT

Theo tài liệu E2S, các phiên bản GNExCP7-PT có giới hạn điện áp tối đa 250 VAC hoặc 48 VDC, trong đó dòng điện tối đa phụ thuộc vào cấu hình thiết bị và các thành phần EOL/series được lắp đặt.

ỨNG DỤNG VÀ LƯU Ý KHI SỬ DỤNG

GNExCP7-PT được sử dụng như một điểm kích hoạt cảnh báo bằng tay trong các hệ thống báo cháy, báo khí và cảnh báo công nghiệp. Các môi trường thường gặp gồm oil & gas, hóa dầu, hóa chất, hàng hải, công nghiệp nặng và các khu vực có nguy cơ hình thành khí hoặc bụi dễ cháy.

Khi lựa chọn GNExCP7PT-SPLBB3A1RNExxxR, cần đặc biệt kiểm tra vùng nguy hiểm, loại khí/bụi, cấp nhiệt độ, kiểu chứng nhận Ex, loại switch, cable entry, vật liệu stopping plug và cấu hình EOL/series. Không nên chỉ dựa vào tên GNExCP7-PT vì cùng một dòng có nhiều cấu hình điện và chứng nhận khác nhau. Tài liệu ATEX của E2S cũng cho thấy cấp nhiệt độ thay đổi theo từng phiên bản GNExCP7-PT.

Thông tin sản phẩm có thể được đối chiếu tại E2S Warning Signals – GNExCP7-PT và E2S – Hazardous Area Manual Alarm Call Points.
