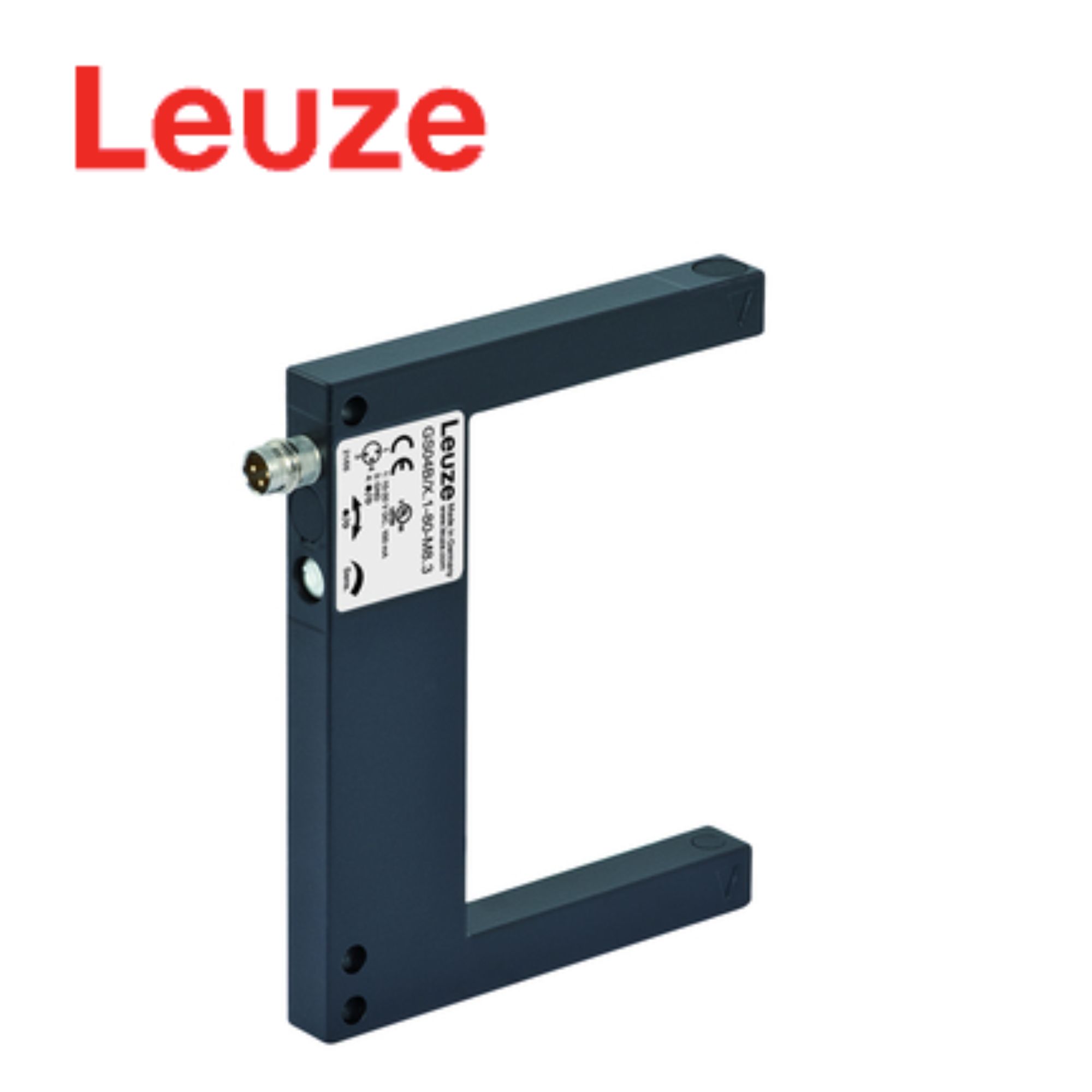

GS04B/P.1-80-M8.3 (50146167) Fork Photoelectric Sensor Leuze Vietnam

1. Giới thiệu sản phẩm 🔎

GS04B/P.1-80-M8.3 (50146167) Leuze Vietnam là Fork Photoelectric Sensor – cảm biến quang dạng càng, thuộc Series 04B của Leuze.

Thiết bị hoạt động theo nguyên lý optical, trong đó bộ phát và bộ thu được tích hợp trên hai nhánh đối diện của thân cảm biến. Khi vật thể đi qua khe càng, đường truyền ánh sáng bị gián đoạn và cảm biến chuyển trạng thái ngõ ra để xác định sự xuất hiện của vật thể.

Model GS04B/P.1-80-M8.3 được thiết kế cho detection of small parts – phát hiện các chi tiết nhỏ, với mouth width 80 mm, mouth depth 55 mm và khả năng phát hiện vật thể có đường kính tối thiểu 0,3 mm.

Cảm biến sử dụng LED đỏ bước sóng 660 nm, tín hiệu phát dạng xung, độ lặp lại đạt 0,02 mm và tần số chuyển mạch lên đến 5.000 Hz. Thời gian đáp ứng chỉ 0,1 ms, phù hợp với các ứng dụng phát hiện vật thể nhanh trong tự động hóa công nghiệp.

GS04B/P.1-80-M8.3 sử dụng ngõ ra transistor PNP, có thể lựa chọn Light/Dark switching, nguồn cấp 10 – 30 VDC, đầu nối M8 3-pin, vỏ kim loại đúc kẽm và cấp bảo vệ IP67.

🌐 Website chính thức hãng: Leuze

🌐 Website tư vấn & báo giá: Electric Power – Jon-Jul

2. Nguyên lý hoạt động ⚙️

🔴 Phát hiện vật thể bằng cấu trúc dạng càng

GS04B/P.1-80-M8.3 thuộc nhóm fork photoelectric sensor. Bộ phát và bộ thu quang được bố trí đối diện nhau trên hai nhánh của cảm biến.

Khi không có vật thể, tín hiệu ánh sáng truyền qua khe càng bình thường.

Khi một vật thể đi vào khe cảm biến, tia sáng bị che khuất. Cảm biến nhận biết sự thay đổi này và chuyển trạng thái ngõ ra.

Cấu trúc tích hợp bộ phát và bộ thu trong cùng một thân giúp giảm yêu cầu căn chỉnh giữa hai thiết bị riêng biệt.

📏 Khe càng rộng 80 mm

Model có mouth width 80 mm và mouth depth 55 mm.

Kích thước này tạo không gian đủ để đưa sản phẩm hoặc chi tiết cần kiểm tra đi qua vùng phát hiện mà không cần bố trí thêm reflector bên ngoài.

🎯 Phát hiện chi tiết nhỏ đến 0,3 mm

Một trong những thông số đáng chú ý của GS04B/P.1-80-M8.3 là minimum object diameter 0,3 mm.

Khả năng này giúp thiết bị phù hợp với những ứng dụng cần phát hiện các chi tiết nhỏ như linh kiện, dây, vật liệu mảnh hoặc các sản phẩm có kích thước nhỏ.

🔴 LED đỏ 660 nm

Cảm biến sử dụng Red LED với bước sóng 660 nm.

Tín hiệu phát có dạng pulsed, giúp cảm biến thực hiện quá trình phát hiện theo cấu hình quang học của dòng GS04B.

⚡ Ngõ ra PNP

GS04B/P.1-80-M8.3 được trang bị 1 digital switching output.

Ngõ ra sử dụng transistor PNP và có thể cấu hình Light/Dark switching.

Điều này cho phép cảm biến thích hợp với nhiều cấu hình điều khiển khác nhau trong hệ thống tự động hóa.

🚀 Tần số chuyển mạch 5.000 Hz

Model có switching frequency 5.000 Hz và response time 0,1 ms.

Tốc độ phản hồi nhanh giúp cảm biến phù hợp với các ứng dụng mà vật thể di chuyển liên tục qua khe càng và yêu cầu phát hiện nhanh.

🔄 Độ lặp lại 0,02 mm

GS04B/P.1-80-M8.3 có repeatability 0,02 mm.

Đây là thông số quan trọng đối với các ứng dụng phát hiện chi tiết nhỏ hoặc yêu cầu vị trí phát hiện ổn định.

🔌 Kết nối M8 3-pin

Thiết bị sử dụng M8 male connector, 3-pin.

Đầu nối được bố trí trực tiếp trên cảm biến, giúp thuận tiện khi đấu nối và thay thế trong các hệ thống máy tự động.

3. Thông số kỹ thuật 📋

Thông số được đối chiếu từ trang sản phẩm chính thức và datasheet của Leuze cho GS04B/P.1-80-M8.3 – Part No. 50146167.

4. Ứng dụng trong tự động hóa 🏭

Với cấu trúc dạng càng, khả năng phát hiện vật thể tối thiểu 0,3 mm, độ lặp lại 0,02 mm và tốc độ chuyển mạch 5.000 Hz, GS04B/P.1-80-M8.3 phù hợp với nhiều ứng dụng phát hiện chi tiết trong máy tự động.

📦 Phát hiện linh kiện nhỏ

Cảm biến có thể được sử dụng để phát hiện các chi tiết nhỏ đi qua khe càng.

Đây là ứng dụng phù hợp với đặc tính detection of small parts của model.

🔩 Kiểm tra chi tiết cơ khí

GS04B/P.1-80-M8.3 có thể được bố trí tại các vị trí kiểm tra để xác nhận một chi tiết đã đi qua hoặc xuất hiện đúng vị trí.

🔄 Đếm sản phẩm

Tần số chuyển mạch lên đến 5.000 Hz giúp cảm biến đáp ứng nhanh với các vật thể đi qua liên tục.

Tín hiệu từ ngõ ra PNP có thể được đưa về PLC hoặc bộ điều khiển để thực hiện chức năng đếm.

🧵 Phát hiện vật liệu mảnh

Khả năng phát hiện vật thể có đường kính tối thiểu 0,3 mm giúp model phù hợp với các ứng dụng cần phát hiện dây, sợi hoặc các vật thể mảnh tương tự.

⚙️ Kiểm tra vị trí

Cảm biến dạng càng cho phép tạo một vùng phát hiện cố định. Khi vật thể đi qua vùng này, trạng thái ngõ ra được thay đổi để hệ thống xác định vị trí hoặc sự xuất hiện của vật thể.

🤖 Máy tự động

Thiết kế nhỏ gọn, đầu nối M8 và khả năng chuyển mạch nhanh giúp GS04B/P.1-80-M8.3 thuận tiện khi tích hợp vào các máy tự động và hệ thống kiểm tra.

5. Ưu điểm nổi bật ⭐

GS04B/P.1-80-M8.3 là cảm biến quang dạng càng thuộc Series 04B của Leuze, nổi bật với khả năng phát hiện chi tiết nhỏ và tốc độ phản hồi cao.

🔹 Thuộc Series 04B của Leuze.

🔹 Thiết kế Fork Photoelectric Sensor.

🔹 Phù hợp phát hiện chi tiết nhỏ.

🔹 Mouth width 80 mm.

🔹 Mouth depth 55 mm.

🔹 Phát hiện vật thể tối thiểu 0,3 mm.

🔹 Độ lặp lại đạt 0,02 mm.

🔹 Sử dụng Red LED 660 nm.

🔹 Tín hiệu phát dạng Pulsed.

🔹 1 ngõ ra digital PNP.

🔹 Có thể lựa chọn Light/Dark switching.

🔹 Tần số chuyển mạch lên đến 5.000 Hz.

🔹 Thời gian đáp ứng chỉ 0,1 ms.

🔹 Nguồn cấp 10 – 30 VDC.

🔹 Đầu nối M8 Male 3-pin.

🔹 Điều chỉnh bằng 270° potentiometer.

🔹 Vỏ kim loại Diecast Zinc.

🔹 Cấp bảo vệ IP67.

🔹 Hoạt động trong dải nhiệt độ -25 đến +60°C.

🔹 Khối lượng khoảng 118 g.

Đặc biệt, sự kết hợp giữa khe càng 80 mm + phát hiện vật thể tối thiểu 0,3 mm + độ lặp lại 0,02 mm + response time 0,1 ms giúp model phù hợp với các hệ thống cần phát hiện nhanh và ổn định các chi tiết nhỏ.

6. Khả năng kết nối và tích hợp 🔌

GS04B/P.1-80-M8.3 sử dụng nguồn cấp 10 – 30 VDC và đầu nối M8 Male 3-pin.

Cấu hình cơ bản:

• Model: GS04B/P.1-80-M8.3
• Part Number: 50146167
• Series: 04B
• Nguồn cấp: 10 – 30 VDC
• Nguồn sáng: Red LED
• Bước sóng: 660 nm
• Ngõ ra: 1 × PNP
• Switching: Light/Dark switchable
• Switching frequency: 5.000 Hz
• Response time: 0,1 ms
• Kết nối: M8 Male
• Số chân: 3-pin
• Mouth width: 80 mm
• Mouth depth: 55 mm

Thiết bị có bảo vệ đảo cực và ngắn mạch, giúp tăng độ an toàn trong quá trình tích hợp vào hệ thống điện điều khiển.

7. Lưu ý khi lựa chọn và thay thế 🔍

Khi tìm mua hoặc thay thế GS04B/P.1-80-M8.3, cần kiểm tra chính xác Model + Part Number vì dòng GS04B có nhiều phiên bản khác nhau về chiều rộng khe càng, loại ngõ ra và cấu hình kết nối.

Các thông tin quan trọng cần đối chiếu:

• Model: GS04B/P.1-80-M8.3
• Part Number: 50146167
• Hãng: Leuze
• Series: 04B
• Loại: Fork Photoelectric Sensor
• Mouth width: 80 mm
• Mouth depth: 55 mm
• Nguồn sáng: Red LED
• Wavelength: 660 nm
• Minimum object diameter: 0,3 mm
• Repeatability: 0,02 mm
• Ngõ ra: PNP
• Switching: Light/Dark switchable
• Switching frequency: 5.000 Hz
• Response time: 0,1 ms
• Nguồn cấp: 10 – 30 VDC
• Kết nối: M8 Male
• Số chân: 3-pin
• Cấp bảo vệ: IP67

Dòng GS04B có các phiên bản mouth width khác nhau, chẳng hạn 50 mm, 60 mm, 70 mm, 80 mm…, vì vậy không nên chỉ dựa vào tên Series khi lựa chọn sản phẩm thay thế.

Khi yêu cầu báo giá nên cung cấp đầy đủ:

GS04B/P.1-80-M8.3 → Part No. 50146167 → Series 04B → PNP → 80 mm → M8 3-pin.
