1. Giới thiệu sản phẩm

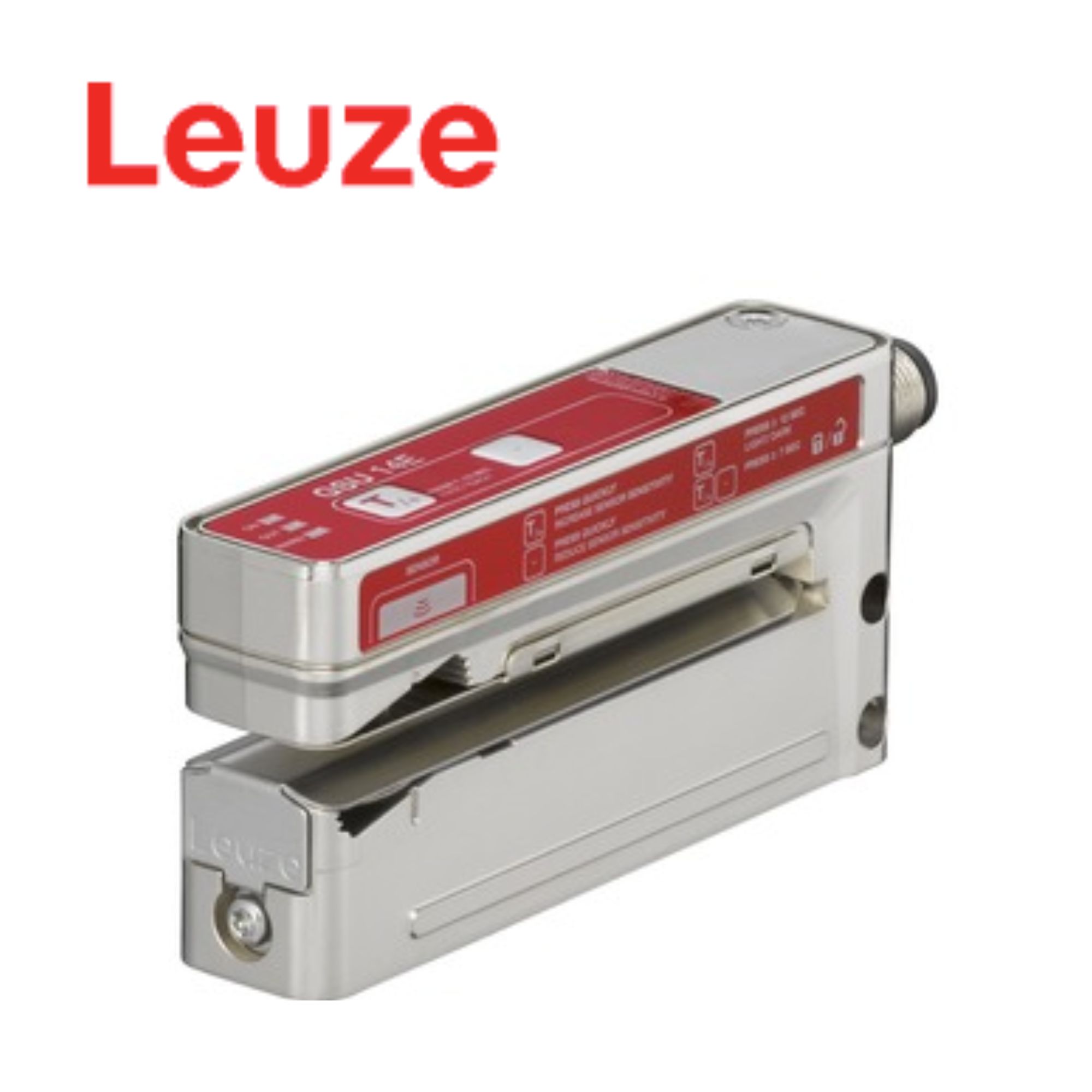

GSU14E/LGT.3-M12 (50142875) là cảm biến khe siêu âm thuộc Series 14, được thiết kế chuyên dụng cho việc phát hiện nhãn trong suốt và không trong suốt trên dây chuyền sản xuất, đóng gói và các hệ thống tự động hóa.

Cảm biến sử dụng nguyên lý siêu âm, với độ rộng khe 4 mm và độ sâu khe 80 mm. Thiết bị có thể phát hiện nhãn có độ rộng tối thiểu 4 mm và khoảng cách giữa các nhãn tối thiểu 2 mm.

Điểm đáng chú ý của GSU14E/LGT.3-M12 là giao tiếp IO-Link, hỗ trợ COM3 và Smart Sensor Profile, đồng thời có ngõ vào Teach để thiết lập cảm biến theo vật liệu và nhãn thực tế.

Thông tin cơ bản:

• Hãng sản xuất: Leuze
• Model: GSU14E/LGT.3-M12
• Part Number: 50142875
• Series: 14
• Loại: Ultrasonic fork sensor
• Nguyên lý: Siêu âm
• Ứng dụng: Phát hiện nhãn trong suốt và không trong suốt
• Độ rộng khe: 4 mm
• Độ sâu khe: 80 mm
• Nhãn nhỏ nhất: 4 mm
• Khoảng cách nhãn tối thiểu: 2 mm
• Nguồn cấp: 18 … 30 VDC
• Giao tiếp: IO-Link
• Kết nối: M12, 5-pin, A-coded
• Cấp bảo vệ: IP65

2. Đặc điểm nổi bật

2.1. Phát hiện nhãn bằng công nghệ siêu âm

GSU14E/LGT.3-M12 sử dụng nguyên lý ultrasonic thay vì phụ thuộc vào màu sắc hoặc độ trong suốt của nhãn. Vì vậy, cảm biến phù hợp với các ứng dụng mà nhãn có thể là loại trong suốt, bán trong suốt hoặc không trong suốt.

Leuze xác định model này được sử dụng cho cả transparent labels và non-transparent labels.

2.2. Thiết kế dạng khe chuyên dụng

Thiết bị có thiết kế dạng fork với:

• Mouth width: 4 mm
• Mouth depth: 80 mm
• Kích thước tổng thể: 22 × 46,9 × 96 mm

Thiết kế này cho phép vật liệu hoặc nhãn đi qua trực tiếp khe cảm biến, giúp việc lắp đặt và căn chỉnh thuận tiện hơn so với một số loại cảm biến quang thông thường.

2.3. Phát hiện nhãn nhỏ

GSU14E/LGT.3-M12 có khả năng phát hiện nhãn với độ rộng tối thiểu 4 mm và khoảng cách giữa các nhãn tối thiểu 2 mm. Đây là thông số quan trọng đối với các dây chuyền sử dụng cuộn nhãn hoặc các sản phẩm có nhãn được bố trí gần nhau.

2.4. Hỗ trợ IO-Link

Model được tích hợp IO-Link V1.1, hoạt động ở COM3, sử dụng Smart Sensor Profile và có thời gian chu kỳ tối thiểu 0,5 ms.

Ngoài chế độ IO-Link, thiết bị còn hỗ trợ SIO mode, giúp linh hoạt hơn khi tích hợp vào các hệ thống điều khiển khác nhau.

2.5. Tốc độ đáp ứng cao

Cảm biến có:

• Tần số chuyển mạch: 2.000 Hz
• Thời gian đáp ứng: 0,2 ms
• Thời gian sẵn sàng: 300 ms
• Tốc độ băng tải tối đa trong quá trình Teach-in: 50 m/min

Những thông số này giúp GSU14E/LGT.3-M12 phù hợp với các dây chuyền cấp nhãn và đóng gói có tốc độ vận hành cao.

3. Thông số kỹ thuật

Các thông số trên được đối chiếu với dữ liệu kỹ thuật hiện có của Leuze.

4. Khả năng cài đặt và điều chỉnh

GSU14E/LGT.3-M12 được trang bị Teach input và chức năng điều chỉnh tinh thủ công ngưỡng chuyển mạch. Leuze cho biết thiết bị hỗ trợ chức năng dynamic teach trên carrier và label, giúp thiết lập cảm biến theo vật liệu thực tế của dây chuyền.

Người vận hành có thể sử dụng các nút điều khiển trên cảm biến để thiết lập trạng thái phát hiện phù hợp.

Đây là ưu điểm khi dây chuyền sử dụng nhiều loại nhãn hoặc thay đổi vật liệu thường xuyên.

5. Ứng dụng thực tế

GSU14E/LGT.3-M12 được thiết kế chuyên cho các ứng dụng label detection, đặc biệt là những ứng dụng yêu cầu phát hiện nhãn bất kể nhãn có trong suốt hay không.

Một số ứng dụng tiêu biểu:

• Phát hiện nhãn trên chai.
• Phát hiện nhãn trên bao bì.
• Máy dán nhãn tự động.
• Máy đóng gói.
• Dây chuyền đóng chai.
• Kiểm tra vị trí nhãn.
• Đếm nhãn.
• Phát hiện khoảng cách giữa các nhãn.
• Máy in và xử lý nhãn.
• Hệ thống cấp nhãn từ cuộn.
• Dây chuyền sản xuất tự động.
• Hệ thống kiểm tra bao bì.

Đặc biệt, công nghệ siêu âm giúp model này phù hợp với các ứng dụng sử dụng nhãn trong suốt, nơi cảm biến quang thông thường có thể gặp khó khăn khi phân biệt nhãn với vật liệu nền.

6. Kết nối và tích hợp hệ thống

GSU14E/LGT.3-M12 sử dụng đầu nối M12 5-pin A-coded với hướng đầu nối nằm ngang, song song với hướng chuyển động của băng tải.

Thiết bị có hai ngõ ra số dạng Push-pull. Ngõ ra 1 hỗ trợ IO-Link/PNP light switching khi phát hiện khe giữa các nhãn và NPN dark switching khi phát hiện nhãn; ngõ ra 2 có cấu hình logic ngược lại.

Khi tích hợp vào hệ thống, cần kiểm tra:

• Nguồn cấp 18–30 VDC.
• Chuẩn IO-Link.
• M12 5-pin.
• Sơ đồ chân.
• Cấu hình ngõ ra.
• Thiết lập Teach.
• Hướng lắp cảm biến.
• Kích thước khe 4 mm.
• Vật liệu và kích thước nhãn.

7. Phân biệt với model GSU14E/LGT.3-M12V

Leuze cũng có model GSU14E/LGT.3-M12V – Part No. 50142876. Hai model có nhiều thông số tương đồng, nhưng khác biệt đáng chú ý nằm ở hướng đầu nối.

• GSU14E/LGT.3-M12 – 50142875: đầu nối nằm ngang, song song với hướng băng tải.
• GSU14E/LGT.3-M12V – 50142876: đầu nối nằm dọc, vuông góc với hướng băng tải.

Vì vậy, khi thay thế cần kiểm tra chính xác hậu tố “-M12” hoặc “-M12V”, tránh lựa chọn nhầm phiên bản có hướng đầu nối khác với thiết kế máy.

8. Thông tin thương hiệu

Leuze là thương hiệu chuyên về cảm biến và giải pháp tự động hóa công nghiệp, với danh mục sản phẩm gồm cảm biến quang điện, cảm biến siêu âm, cảm biến tiệm cận, cảm biến đo khoảng cách, cảm biến dạng khe và các giải pháp an toàn máy.

Bạn có thể tham khảo sản phẩm trực tiếp tại Leuze – Website chính thức.

9. Báo giá GSU14E/LGT.3-M12 tại Việt Nam

Nếu doanh nghiệp đang tìm GSU14E/LGT.3-M12 – 50142875 Leuze Vietnam, nên cung cấp đầy đủ model và Part Number để kiểm tra chính xác sản phẩm.

Jon-JUL hỗ trợ:

• Kiểm tra mã GSU14E/LGT.3-M12 – 50142875.
• Tư vấn thông số kỹ thuật.
• Kiểm tra tình trạng hàng.
• Tư vấn phiên bản M12/M12V.
• Hỗ trợ lựa chọn cảm biến phù hợp.
• Báo giá thiết bị Leuze.
• Giao hàng trên toàn quốc.
