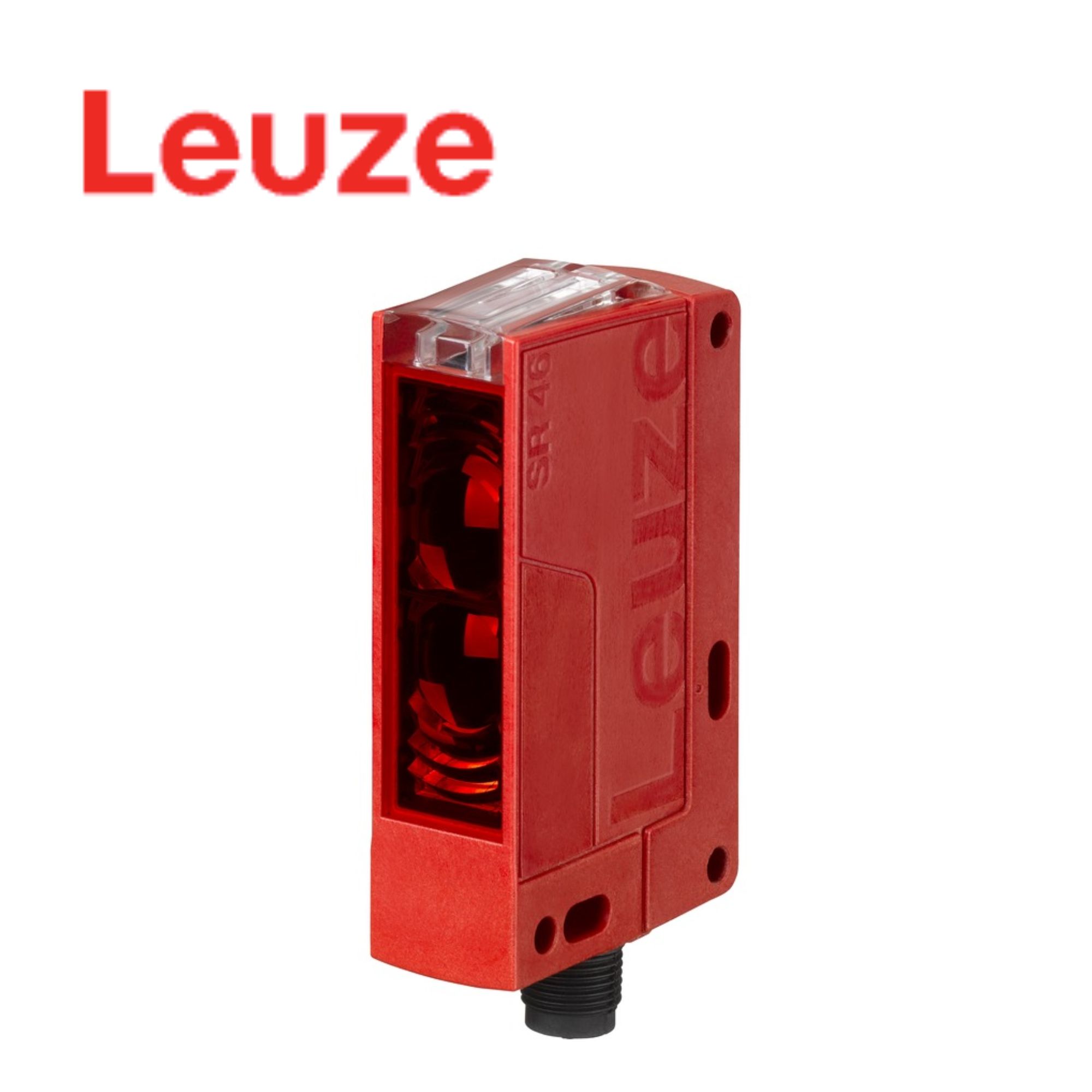

HT46C.SL/4P-M12 (50131553) Diffuse Sensor with Background Suppression Leuze Vietnam

1. Giới thiệu sản phẩm

HT46C.SL/4P-M12 (50131553) Diffuse Sensor with Background Suppression Leuze Vietnam là cảm biến quang thuộc Series 46C của Leuze, được thiết kế để phát hiện vật thể bằng nguyên lý Diffuse Reflection Principle with Background Suppression – phản xạ khuếch tán kết hợp loại bỏ nền. Leuze xác nhận Part Number của model là 50131553.

Theo nghĩa tiếng Anh, Diffuse Sensor with Background Suppression có thể hiểu là cảm biến quang phản xạ khuếch tán có chức năng loại bỏ nền. Cảm biến phát ánh sáng đỏ đến vật thể và phân tích ánh sáng phản xạ trở lại để xác định vị trí vật thể. Chức năng Background Suppression giúp hạn chế ảnh hưởng của nền phía sau, đặc biệt hữu ích khi cần phát hiện sản phẩm trên băng tải.

Model HT46C.SL/4P-M12 là phiên bản Small Light Spot (S), sử dụng điểm sáng nhỏ và hội tụ cố định, được Leuze xác định cho ứng dụng phát hiện vật thể giữa các con lăn của roller conveyor.

2. Nguyên lý hoạt động và đặc điểm ⚙️

🔴 Phản xạ khuếch tán có loại bỏ nền

Khác với cảm biến thu-phát hoặc cảm biến phản xạ gương, thiết bị này tích hợp bộ phát và bộ thu trong cùng một cảm biến.

Cảm biến phát ánh sáng về phía vật thể. Khi ánh sáng phản xạ trở lại, thiết bị phân tích tín hiệu để xác định vật thể đang nằm trong vùng phát hiện. Cơ chế Background Suppression giúp phân biệt vật thể cần phát hiện với nền phía sau, từ đó hạn chế các tín hiệu không mong muốn.

🎯 Điểm sáng nhỏ, hội tụ cố định

Phiên bản SL – Small Light Spot sử dụng điểm sáng nhỏ với đường truyền tia được focused và tiêu điểm cố định. Đặc điểm này đặc biệt phù hợp với những vị trí cần xác định chính xác vật thể trong không gian hạn chế, chẳng hạn khoảng trống giữa các con lăn của băng tải.

📏 Phạm vi hoạt động đến 1,2 m

Phạm vi hoạt động được Leuze công bố phụ thuộc vào độ phản xạ của vật thể:

• Vật thể trắng 90%: 0,01 – 1,2 m
• Vật thể xám 18%: 0,015 – 1,0 m
• Vật thể đen 6%: 0,02 – 0,8 m

Phạm vi điều chỉnh của cảm biến là 120 – 1.200 mm.

🔌 Hai ngõ ra PNP

HT46C.SL/4P-M12 được trang bị 2 Digital Switching Outputs:

• Output 1: PNP – Light switching
• Output 2: PNP – Dark switching

Cấu hình hai ngõ ra cho phép lựa chọn logic tín hiệu phù hợp với hệ thống điều khiển.

⚡ Tốc độ đáp ứng

Cảm biến có switching frequency 250 Hz và response time 2 ms, đáp ứng yêu cầu phát hiện vật thể trong nhiều hệ thống vận chuyển và tự động hóa công nghiệp.

3. Thông số kỹ thuật 📋

Các thông số trên được đối chiếu với dữ liệu kỹ thuật chính thức của Leuze.

4. Ứng dụng trong hệ thống công nghiệp 🏭

HT46C.SL/4P-M12 được Leuze xác định cho phát hiện vật thể giữa các con lăn của băng tải con lăn. Thiết kế điểm sáng nhỏ và khả năng loại bỏ nền giúp sản phẩm phù hợp với những vị trí mà không gian lắp đặt cảm biến bị giới hạn.

📦 Băng tải con lăn

Cảm biến có thể được bố trí tại khoảng trống giữa các con lăn để phát hiện sản phẩm khi di chuyển trên băng tải.

⚙️ Hệ thống vận chuyển tự động

Tín hiệu từ cảm biến có thể được sử dụng để xác định sự hiện diện của sản phẩm và phối hợp với bộ điều khiển của hệ thống vận chuyển.

🏭 Dây chuyền sản xuất

Thiết bị phù hợp cho các vị trí cần xác nhận sản phẩm đã đến một điểm nhất định trước khi chuyển sang công đoạn tiếp theo.

🔄 Hệ thống phân loại

Tín hiệu Light switching hoặc Dark switching có thể được lựa chọn tùy theo logic điều khiển của hệ thống.

5. Ưu điểm nổi bật ⭐

HT46C.SL/4P-M12 là lựa chọn phù hợp cho các ứng dụng yêu cầu cảm biến quang phản xạ khuếch tán có Background Suppression và điểm sáng nhỏ.

Một số đặc điểm đáng chú ý:

• Thiết kế Diffuse Sensor with Background Suppression.
• Phiên bản Small Light Spot (S).
• Đường truyền tia Focused, focus cố định.
• Phạm vi phát hiện lên đến 1,2 m với vật thể trắng.
• Sử dụng LED đỏ 630 nm.
• Hai ngõ ra PNP với Light switching và Dark switching.
• Tần số chuyển mạch 250 Hz.
• Thời gian đáp ứng 2 ms.
• Kết nối M12 4-pin A-coded.
• Cấp bảo vệ IP67 và IP69K.
• Dải nhiệt độ hoạt động -40 đến +60°C.
• Có bảo vệ chống đảo cực, ngắn mạch và transient.

Đặc biệt, đây là model được Leuze định hướng cho object detection between the rollers of a roller conveyor, vì vậy sản phẩm có tính phù hợp cao đối với các hệ thống băng tải con lăn trong tự động hóa và logistics.

6. Liên hệ tư vấn và báo giá tại Việt Nam 🇻🇳

Nếu bạn đang cần HT46C.SL/4P-M12 (50131553) Diffuse Sensor with Background Suppression Leuze Vietnam, hãy cung cấp model hoặc Part Number để được kiểm tra chính xác cấu hình và tư vấn theo ứng dụng thực tế.

🌐 Thông tin sản phẩm từ hãng: HT46C.SL/4P-M12 – Leuze

🌐 Liên hệ tư vấn và báo giá: electric-power.jon-jul.com

📞 Gửi mã HT46C.SL/4P-M12 để được kiểm tra hàng, xác nhận thông số và nhận báo giá nhanh.

👉 Cần cảm biến Leuze đúng cấu hình? Gửi model ngay để được tư vấn kỹ thuật và báo giá nhanh.
