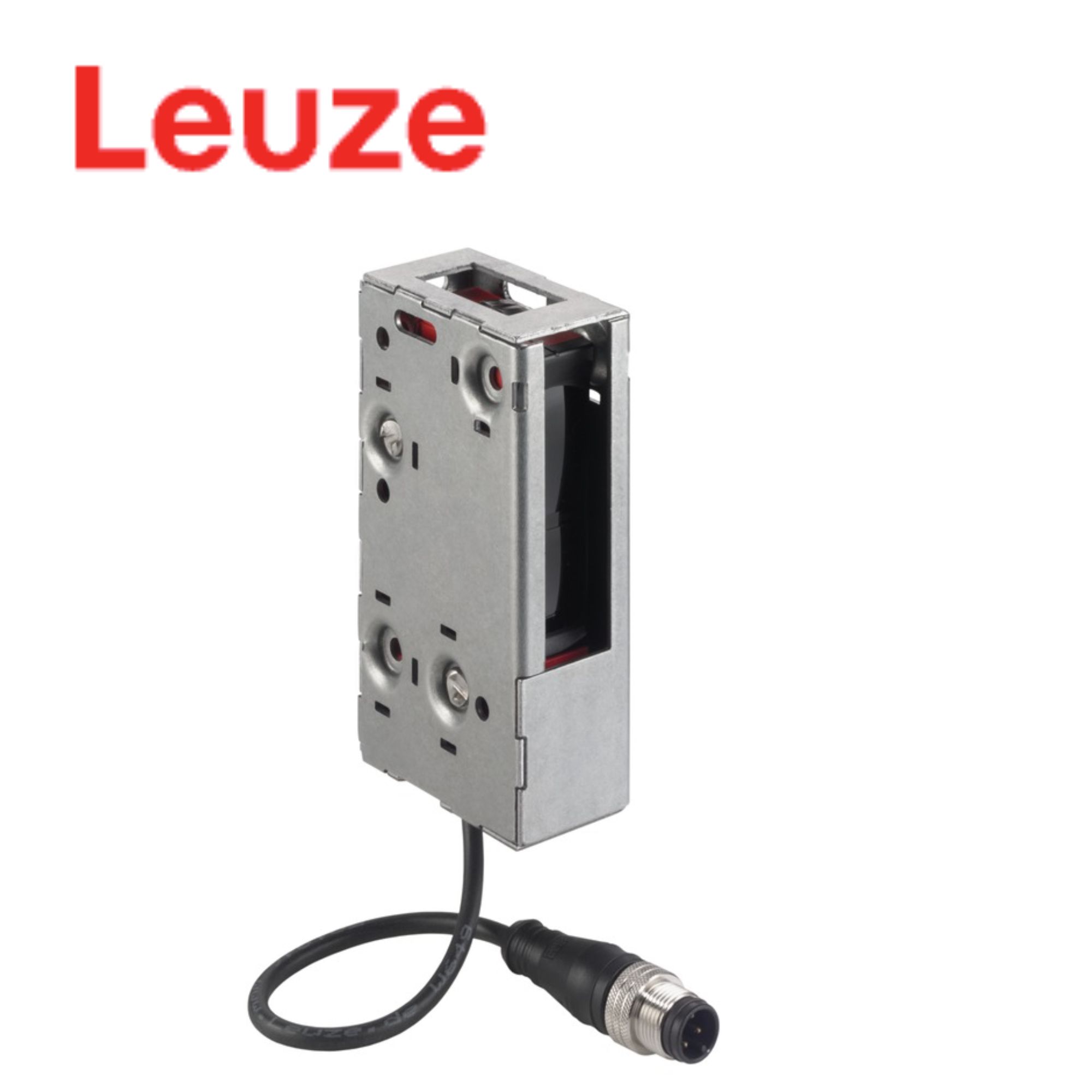

IHRT 46B/4,200-S12 S-Ex n (50108943) Diffuse Sensor Leuze Vietnam

1. Giới thiệu sản phẩm 🔎

IHRT 46B/4,200-S12 S-Ex n (50108943) Leuze Vietnam là Diffuse Sensor with Background Suppression – cảm biến quang phản xạ khuếch tán có chức năng chống nền, thuộc Series 46B của Leuze.

Thiết bị hoạt động theo nguyên lý diffuse reflection with background suppression, trong đó cảm biến phát ánh sáng hồng ngoại đến vật thể và phân tích tín hiệu phản xạ để xác định sự hiện diện của vật thể trong vùng phát hiện.

Điểm đặc biệt của model IHRT 46B/4,200-S12 S-Ex n là phiên bản được thiết kế Ex-protected, đồng thời tích hợp warning output – ngõ ra cảnh báo. Đây là cấu hình phù hợp cho những ứng dụng tự động hóa cần phát hiện vật thể trong môi trường có yêu cầu về bảo vệ chống cháy nổ.

Model có phạm vi hoạt động lên đến 2,5 m đối với vật thể trắng 90%, sử dụng LED hồng ngoại, nguồn cấp 10 – 30 VDC, 2 ngõ ra digital PNP và tần số chuyển mạch 200 Hz.

Thiết bị sử dụng kết nối cáp dài 200 mm với đầu nối M12 4-pin, vỏ PC-ABS, cấp bảo vệ IP67 và được chứng nhận Ex cho Zone 2 và Zone 22.

🌐 Website chính thức hãng: Leuze

🌐 Website tư vấn & báo giá: Electric Power – Jon-Jul

2. Nguyên lý hoạt động ⚙️

🔴 Phát hiện vật thể bằng phản xạ khuếch tán

IHRT 46B/4,200-S12 S-Ex n sử dụng Diffuse reflection principle with background suppression.

Cảm biến phát ánh sáng hồng ngoại về phía khu vực cần kiểm tra. Khi ánh sáng gặp vật thể, một phần tín hiệu được phản xạ trở lại cảm biến.

Thiết bị phân tích tín hiệu phản xạ để xác định vật thể nằm trong vùng phát hiện, đồng thời sử dụng chức năng background suppression để hạn chế ảnh hưởng của nền phía sau.

📏 Phạm vi hoạt động đến 2,5 m

Model có phạm vi hoạt động được đảm bảo:

• Vật thể trắng 90%: 0 – 2,5 m
• Vật thể xám 18%: 0,005 – 1,8 m
• Vật thể đen 6%: 0,01 – 1,2 m

Giới hạn phạm vi hoạt động điển hình đạt 0 – 2,5 m.

Khả năng phát hiện ở khoảng cách xa giúp model phù hợp với các ứng dụng cần kiểm tra vật thể trên băng tải, khu vực máy hoặc hệ thống vận chuyển.

🌐 Nguồn sáng hồng ngoại

IHRT 46B/4,200-S12 S-Ex n sử dụng LED Infrared – LED hồng ngoại.

Điểm sáng có hình dạng rectangular, phù hợp với cấu hình cảm biến phát hiện vật thể trong vùng làm việc được thiết lập.

🎯 Chức năng chống nền

Chức năng background suppression giúp cảm biến phân biệt vật thể cần phát hiện với nền phía sau.

Đây là ưu điểm quan trọng trong những ứng dụng mà khoảng cách giữa vật thể và nền có thể thay đổi hoặc nền có độ phản xạ khác nhau.

⚡ Hai ngõ ra PNP

Model được trang bị 2 digital switching outputs.

Switching output 1 sử dụng transistor PNP và hoạt động theo chế độ Light switching.

Switching output 2 cũng sử dụng transistor PNP, hoạt động theo chế độ U_B switching và đảm nhiệm chức năng Warning output.

Cấu hình này cho phép hệ thống vừa nhận tín hiệu phát hiện vừa giám sát trạng thái cảnh báo của cảm biến.

🚀 Tần số chuyển mạch 200 Hz

IHRT 46B/4,200-S12 S-Ex n có switching frequency 200 Hz.

Thông số này đáp ứng tốt các ứng dụng phát hiện vật thể trong dây chuyền tự động hóa có tốc độ chuyển động vừa phải.

🔌 Kết nối M12

Model sử dụng cáp dài 200 mm kết hợp đầu nối M12 4-pin.

Kết nối dạng này giúp thiết bị dễ dàng tích hợp với các loại cáp và đầu nối phù hợp trong hệ thống điều khiển công nghiệp.

🛡️ Phiên bản bảo vệ Ex

Điểm nổi bật của IHRT 46B/4,200-S12 S-Ex n là Ex-protected special version.

Theo tài liệu kỹ thuật của Leuze, dòng HRT 46B Ex n được thiết kế cho các khu vực nguy hiểm với chứng nhận ATEX/IECEx, bao gồm cấu hình cho Gas Zone 2 và Dust Zone 22.

Do đó, model cần được sử dụng đúng theo tài liệu chứng nhận và yêu cầu lắp đặt của khu vực Ex.

3. Thông số kỹ thuật 📋

Thông số được đối chiếu từ trang sản phẩm chính thức của Leuze cho IHRT 46B/4,200-S12 S-Ex n – Part No. 50108943 và tài liệu kỹ thuật dòng HRT 46B Ex n.

4. Ứng dụng trong tự động hóa 🏭

Với phạm vi hoạt động đến 2,5 m, chức năng chống nền, hai ngõ ra PNP và thiết kế bảo vệ Ex, IHRT 46B/4,200-S12 S-Ex n có thể đáp ứng nhiều ứng dụng phát hiện trong công nghiệp.

📦 Phát hiện sản phẩm trên băng tải

Cảm biến có thể được sử dụng để phát hiện sản phẩm đi qua khu vực kiểm tra trên băng tải.

Phạm vi hoạt động lớn giúp tăng tính linh hoạt khi bố trí cảm biến trong dây chuyền.

📍 Kiểm tra vị trí vật thể

Thiết bị có thể xác nhận sự xuất hiện của vật thể tại vị trí được thiết lập trong máy hoặc dây chuyền.

⚙️ Giám sát khu vực máy

Chức năng phát hiện khoảng cách xa có thể hỗ trợ giám sát sự xuất hiện của vật thể tại các khu vực được xác định trước.

🏭 Ứng dụng trong khu vực có yêu cầu Ex

Phiên bản S-Ex n được thiết kế với khả năng bảo vệ Ex, phù hợp cho những hệ thống mà thiết bị quang điện phải đáp ứng yêu cầu của khu vực nguy hiểm theo chứng nhận tương ứng.

⚠️ Giám sát cảnh báo

Ngõ ra thứ hai đảm nhiệm Warning output, cho phép hệ thống điều khiển nhận thêm tín hiệu cảnh báo bên cạnh tín hiệu chuyển mạch chính.

🤖 Hệ thống tự động hóa công nghiệp

Hai ngõ ra digital PNP giúp model có thể tích hợp vào PLC hoặc hệ thống điều khiển phù hợp để xử lý trạng thái phát hiện và cảnh báo.

5. Ưu điểm nổi bật ⭐

IHRT 46B/4,200-S12 S-Ex n là cảm biến quang phản xạ khuếch tán thuộc Series 46B của Leuze, nổi bật với khả năng chống nền và cấu hình bảo vệ Ex.

🔹 Thuộc Series 46B của Leuze.

🔹 Là Diffuse Sensor with Background Suppression.

🔹 Sử dụng nguyên lý Diffuse Reflection with Background Suppression.

🔹 Phiên bản Ex-protected.

🔹 Có Warning output.

🔹 Sử dụng LED hồng ngoại.

🔹 Phạm vi hoạt động đến 2,5 m với vật thể trắng 90%.

🔹 Phạm vi hoạt động với vật thể xám đến 1,8 m.

🔹 Phạm vi hoạt động với vật thể đen đến 1,2 m.

🔹 Có 2 ngõ ra digital.

🔹 Ngõ ra chính PNP – Light switching.

🔹 Ngõ ra thứ hai PNP – U_B switching.

🔹 Tần số chuyển mạch 200 Hz.

🔹 Nguồn cấp 10 – 30 VDC.

🔹 Kết nối M12 4-pin.

🔹 Cáp kết nối dài 200 mm.

🔹 Điều chỉnh bằng multiturn potentiometer.

🔹 Vỏ PC-ABS.

🔹 Kích thước 27,5 × 87 × 54 mm.

🔹 Cấp bảo vệ IP67.

🔹 Nhiệt độ hoạt động -30 đến +60°C.

🔹 Thiết kế cho Ex Zone 2 / Zone 22 theo dữ liệu sản phẩm.

Đặc biệt, sự kết hợp giữa background suppression + warning output + Ex protection giúp model phù hợp với những ứng dụng cần phát hiện vật thể ổn định và có yêu cầu cao hơn về môi trường lắp đặt.

6. Khả năng kết nối và tích hợp 🔌

IHRT 46B/4,200-S12 S-Ex n sử dụng nguồn cấp 10 – 30 VDC, kết nối thông qua cáp 200 mm với đầu nối M12 4-pin.

Cấu hình cơ bản:

• Model: IHRT 46B/4,200-S12 S-Ex n
• Part Number: 50108943
• Series: 46B
• Nguồn cấp: 10 – 30 VDC
• Nguồn sáng: Infrared LED
• Ngõ ra: 2 × Digital PNP
• Output 1: Light switching
• Output 2: U_B switching
• Chức năng Output 2: Warning output
• Switching frequency: 200 Hz
• Kết nối: Cable with connector
• Chiều dài cáp: 200 mm
• Đầu nối: M12
• Số chân: 4-pin

Model được trang bị multiturn potentiometer để điều chỉnh vùng phát hiện. Khi tích hợp trong hệ thống Ex, việc đấu nối, lắp đặt và lựa chọn phụ kiện cần tuân thủ đúng tài liệu kỹ thuật và chứng nhận của thiết bị.

7. Lưu ý khi lựa chọn và thay thế 🔍

Khi tìm mua hoặc thay thế IHRT 46B/4,200-S12 S-Ex n, cần kiểm tra đầy đủ Model + Part Number vì dòng 46B có nhiều phiên bản với cấu hình quang học, kết nối và chức năng khác nhau.

Các thông tin quan trọng cần đối chiếu:

• Model: IHRT 46B/4,200-S12 S-Ex n
• Part Number: 50108943
• Hãng: Leuze
• Series: 46B
• Loại: Diffuse Sensor with Background Suppression
• Phiên bản: Ex-protected
• Warning output: Có
• Nguồn sáng: Infrared LED
• Operating range: 0 – 2,5 m với white 90%
• Ngõ ra: 2 × PNP
• Output 1: Light switching
• Output 2: U_B switching
• Kết nối: M12 4-pin
• Cáp: 200 mm
• Switching frequency: 200 Hz
• Cấp bảo vệ: IP67
• Ex Zone: 2 / 22

⚠️ Lưu ý đối với thiết bị Ex

Không nên chỉ dựa vào hình dáng hoặc Series để thay thế model. Đối với thiết bị dùng trong khu vực có nguy cơ cháy nổ, cần đối chiếu chính xác Part Number, chứng nhận Ex, vùng sử dụng và yêu cầu lắp đặt trước khi lựa chọn.

Tài liệu của Leuze cho dòng HRT 46B Ex n cũng nêu các chứng nhận ATEX/IECEx tương ứng cho cấu hình Ex của dòng sản phẩm.

Vì vậy, khi đặt hàng nên cung cấp đầy đủ:

IHRT 46B/4,200-S12 S-Ex n → Part No. 50108943 → Series 46B → Ex-protected → Warning output → M12 4-pin.
