LSE 96M/A-182W-44 (50082039) Throughbeam Photoelectric Sensor Receiver Leuze Vietnam

1. Giới thiệu sản phẩm 🔎

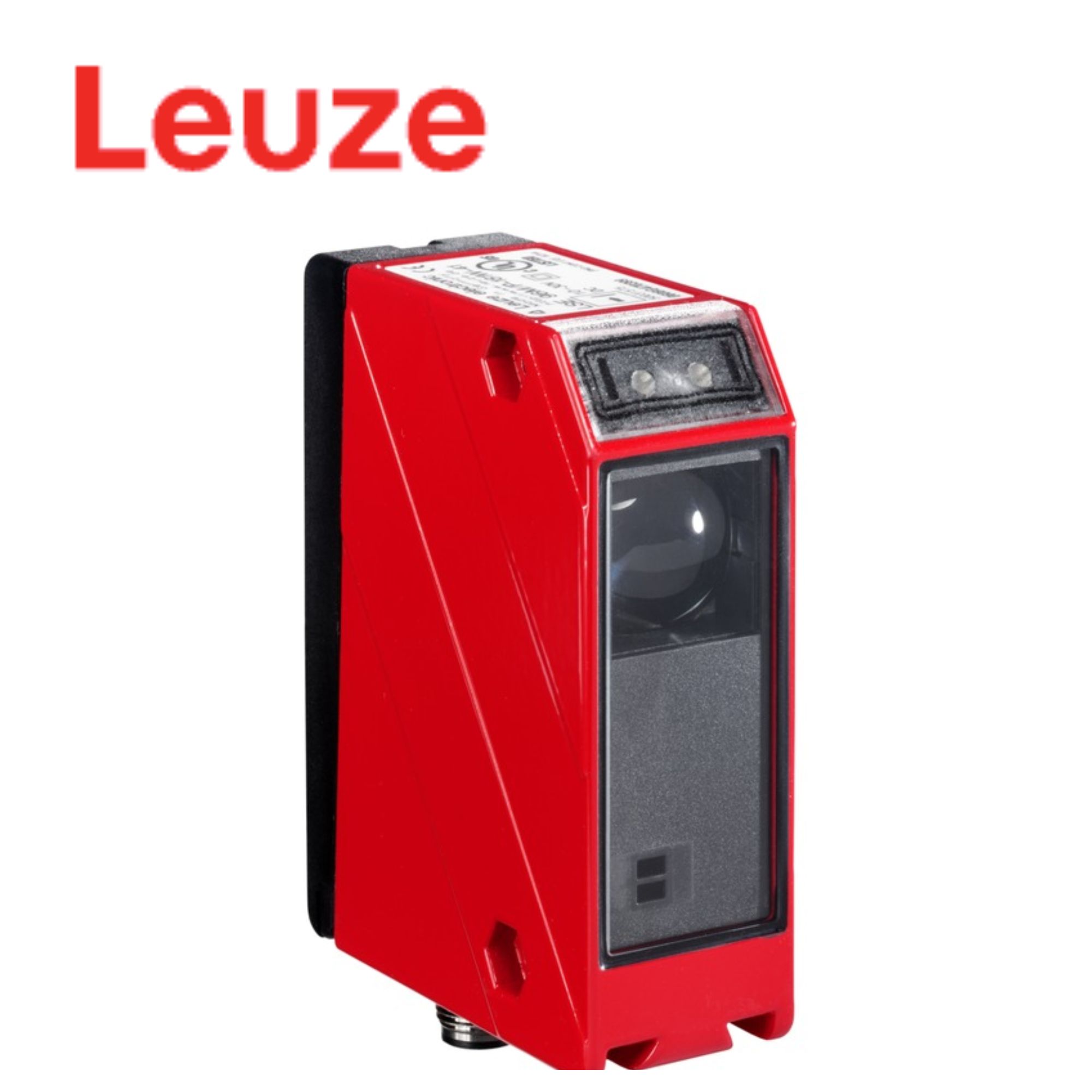

LSE 96M/A-182W-44 (50082039) Leuze Vietnam là Throughbeam Photoelectric Sensor Receiver – bộ thu cảm biến quang thu phát, thuộc Series 96 của Leuze. Thiết bị hoạt động theo Throughbeam principle – nguyên lý thu phát, trong đó bộ thu được lắp đối diện với bộ phát để nhận tín hiệu ánh sáng và xác định trạng thái có hoặc không có vật thể trong vùng phát hiện.

Model LSE 96M/A-182W-44 là phiên bản Receiver, được thiết kế để sử dụng cùng bộ phát tương ứng. Theo dữ liệu kỹ thuật của Leuze, phạm vi hoạt động của thiết bị được xác định theo transmitter, với tần số chuyển mạch đạt 500 Hz.

Thiết bị sử dụng giao diện AS-Interface IO, nguồn cấp 26,5 – 31,5 V, kết nối thông qua M12 Male 4-pin A-coded. Vỏ cảm biến bằng kim loại kẽm, mặt kính bảo vệ và cấp bảo vệ IP67, phù hợp với nhiều hệ thống tự động hóa công nghiệp.

LSE 96M/A-182W-44 có thể kết hợp với LSS 96M-180W-44 (50082040) – bộ phát để tạo thành hệ thống cảm biến quang thu phát, phù hợp cho các ứng dụng phát hiện sản phẩm, đếm vật thể, kiểm tra vị trí và giám sát dây chuyền.

🌐 Website chính thức hãng: Leuze

🌐 Website tư vấn & báo giá: Electric Power – Jon-Jul

2. Nguyên lý hoạt động ⚙️

🔴 Nguyên lý thu phát độc lập

LSE 96M/A-182W-44 hoạt động theo Throughbeam principle. Trong cấu hình này, bộ phát và bộ thu được bố trí ở hai phía đối diện nhau.

Bộ phát tạo tia sáng hướng về bộ thu. Khi đường truyền ánh sáng không bị che chắn, bộ thu tiếp nhận tín hiệu từ bộ phát.

Khi một vật thể đi vào khoảng giữa bộ phát và bộ thu, tia sáng bị chắn. Bộ thu nhận biết sự thay đổi này và đưa tín hiệu về hệ thống điều khiển.

📏 Phạm vi hoạt động theo bộ phát

Khác với một số cảm biến quang tích hợp, LSE 96M/A-182W-44 là receiver độc lập, do đó Leuze công bố Operating range: see transmitter.

Khi sử dụng cùng LSS 96M-180W-44 (50082040), hệ thống có phạm vi hoạt động đảm bảo khoảng 0 – 30 m, trong khi phạm vi hoạt động giới hạn có thể đạt khoảng 0 – 39 m theo tài liệu dòng sản phẩm.

Điều này cho phép cấu hình thu phát được sử dụng cho các hệ thống có khoảng cách tương đối lớn giữa hai thiết bị.

⚡ Tần số chuyển mạch 500 Hz

LSE 96M/A-182W-44 có switching frequency 500 Hz.

Thông số này cho phép bộ thu xử lý trạng thái tín hiệu với tốc độ phù hợp cho nhiều ứng dụng phát hiện và đếm sản phẩm trong dây chuyền tự động hóa.

🔌 Giao diện AS-Interface IO

Thiết bị sử dụng AS-Interface IO, với nguồn cấp 26,5 – 31,5 V.

Giao diện này giúp LSE 96M/A-182W-44 có thể được tích hợp vào các hệ thống điều khiển sử dụng kiến trúc AS-Interface.

🔗 Kết nối M12

Model sử dụng M12 Male 4-pin A-coded với vật liệu đầu nối bằng kim loại.

Kết nối M12 là dạng phổ biến trong hệ thống cảm biến công nghiệp, giúp việc đấu nối và thay thế thiết bị thuận tiện hơn.

🛡️ Thiết kế công nghiệp

LSE 96M/A-182W-44 có vỏ Metal, phần kim loại là Zinc, mặt kính Glass và cấp bảo vệ IP67.

Thiết bị được thiết kế để hoạt động trong môi trường công nghiệp với nhiệt độ từ -40 đến +55°C.

3. Thông số kỹ thuật 📋

Các thông số trên được đối chiếu từ trang sản phẩm chính thức của Leuze cho LSE 96M/A-182W-44 – Part No. 50082039.

4. Ứng dụng trong tự động hóa 🏭

Với cấu hình receiver, tần số chuyển mạch 500 Hz, giao diện AS-Interface IO và khả năng hoạt động cùng bộ phát ở khoảng cách lớn, LSE 96M/A-182W-44 phù hợp với nhiều hệ thống tự động hóa.

📦 Phát hiện sản phẩm trên băng tải

Bộ thu có thể được lắp đối diện với bộ phát ở hai phía băng tải.

Khi sản phẩm di chuyển qua vùng giữa hai thiết bị và chắn tia sáng, bộ thu ghi nhận trạng thái thay đổi để hệ thống điều khiển xử lý.

🔄 Đếm sản phẩm

Cấu hình thu phát có thể được sử dụng để đếm sản phẩm hoặc kiện hàng đi qua một vị trí cố định.

Mỗi lần vật thể chắn tia sáng, hệ thống có thể ghi nhận một chu kỳ phát hiện.

📍 Kiểm tra vị trí

LSE 96M/A-182W-44 có thể được sử dụng để xác nhận sự xuất hiện của vật thể tại một vị trí xác định.

Tín hiệu từ bộ thu có thể được sử dụng làm điều kiện để PLC thực hiện các bước tiếp theo.

🚚 Hệ thống vận chuyển

Khi kết hợp với bộ phát phù hợp, hệ thống có thể hoạt động với khoảng cách lên đến khoảng 30 m đảm bảo và 39 m giới hạn theo tài liệu dòng sản phẩm.

Điều này phù hợp với các hệ thống băng tải, vận chuyển vật liệu và dây chuyền sản xuất có khoảng cách giữa hai cảm biến tương đối lớn.

🏭 Hệ thống tự động hóa công nghiệp

Vỏ kim loại, mặt kính, cấp bảo vệ IP67 và dải nhiệt độ -40 đến +55°C giúp thiết bị phù hợp với nhiều môi trường công nghiệp.

🤖 Máy tự động

Thiết bị có thể được tích hợp vào các máy tự động cần phát hiện vật thể không tiếp xúc và yêu cầu khoảng cách phát hiện lớn.

5. Ưu điểm nổi bật ⭐

LSE 96M/A-182W-44 là bộ thu cảm biến quang thu phát thuộc Series 96 của Leuze, nổi bật với thiết kế chắc chắn và khả năng tích hợp AS-Interface.

🔹 Thuộc Series 96 của Leuze.

🔹 Là Throughbeam Photoelectric Sensor Receiver.

🔹 Hoạt động theo Throughbeam principle.

🔹 Thiết kế dạng Receiver độc lập.

🔹 Phạm vi hoạt động được xác định theo Transmitter.

🔹 Có thể sử dụng cùng LSS 96M-180W-44.

🔹 Tần số chuyển mạch 500 Hz.

🔹 Giao diện AS-Interface IO.

🔹 Nguồn cấp 26,5 – 31,5 V.

🔹 Đầu nối M12 4-pin A-coded.

🔹 Đầu nối bằng kim loại.

🔹 Vỏ kim loại kẽm chắc chắn.

🔹 Mặt kính Glass.

🔹 Kích thước 30 × 90 × 70 mm.

🔹 Khối lượng khoảng 380 g.

🔹 Cấp bảo vệ IP67.

🔹 Hoạt động trong dải nhiệt độ -40 đến +55°C.

🔹 Cấp bảo vệ điện Class II.

🔹 Tiêu chuẩn IEC 60947-5-2.

🔹 Có khả năng tương thích vật liệu ECOLAB.

Đặc biệt, khi kết hợp với bộ phát LSS 96M-180W-44, model có thể tạo thành hệ thống thu phát với khoảng cách hoạt động lớn, phù hợp cho các dây chuyền vận chuyển và phát hiện vật thể trong công nghiệp.

6. Khả năng kết nối và tích hợp 🔌

LSE 96M/A-182W-44 sử dụng nguồn cấp 26,5 – 31,5 V và giao diện AS-Interface IO.

Thiết bị kết nối thông qua M12 4-pin A-coded, với đầu nối bằng kim loại.

Cấu hình cơ bản gồm:

• Receiver: LSE 96M/A-182W-44 – 50082039
• Transmitter: LSS 96M-180W-44 – 50082040

Hai thiết bị được bố trí đối diện nhau để tạo thành đường truyền quang. Khi vật thể chắn tia sáng giữa transmitter và receiver, hệ thống sẽ phát hiện sự thay đổi và truyền trạng thái đến hệ thống điều khiển.

Theo tài liệu Leuze, cặp thiết bị này thuộc cấu hình cảm biến thu phát với phạm vi hoạt động khoảng 0 – 30 m và giới hạn hoạt động khoảng 0 – 39 m.

Khi lắp đặt, cần căn chỉnh chính xác vị trí giữa bộ phát và bộ thu để đảm bảo tia sáng đi đúng vào vùng nhận của receiver.

7. Lưu ý khi lựa chọn và thay thế 🔍

Khi tìm mua hoặc thay thế LSE 96M/A-182W-44, cần kiểm tra chính xác Model và Part Number để tránh nhầm với các phiên bản khác trong Series 96.

Các thông tin quan trọng cần đối chiếu gồm:

• Model: LSE 96M/A-182W-44
• Part Number: 50082039
• Hãng: Leuze
• Series: 96
• Loại: Throughbeam Photoelectric Sensor Receiver
• Thiết bị: Receiver
• Nguyên lý: Throughbeam principle
• Phạm vi hoạt động: Theo transmitter
• Transmitter tương ứng: LSS 96M-180W-44
• Part Number transmitter: 50082040
• Switching frequency: 500 Hz
• Nguồn cấp: 26,5 – 31,5 V
• Giao diện: AS-Interface IO
• Kết nối: M12, 4-pin
• Mã hóa: A-coded
• Vỏ: Zinc
• Mặt kính: Glass
• Cấp bảo vệ: IP67

⚠️ Cần phân biệt Receiver và Transmitter

LSE 96M/A-182W-44 là Receiver – bộ thu, trong khi LSS 96M-180W-44 là Transmitter – bộ phát.

Do đó, nếu hệ thống hiện tại sử dụng cảm biến thu phát, cần kiểm tra đúng cả hai mã trước khi đặt hàng thay thế.

Đặc biệt:

LSE 96M/A-182W-44 → 50082039 → Receiver

LSS 96M-180W-44 → 50082040 → Transmitter

Việc đối chiếu đầy đủ Model và Part Number giúp hạn chế nhầm lẫn giữa hai thiết bị có ngoại hình và kích thước tương tự nhau.
