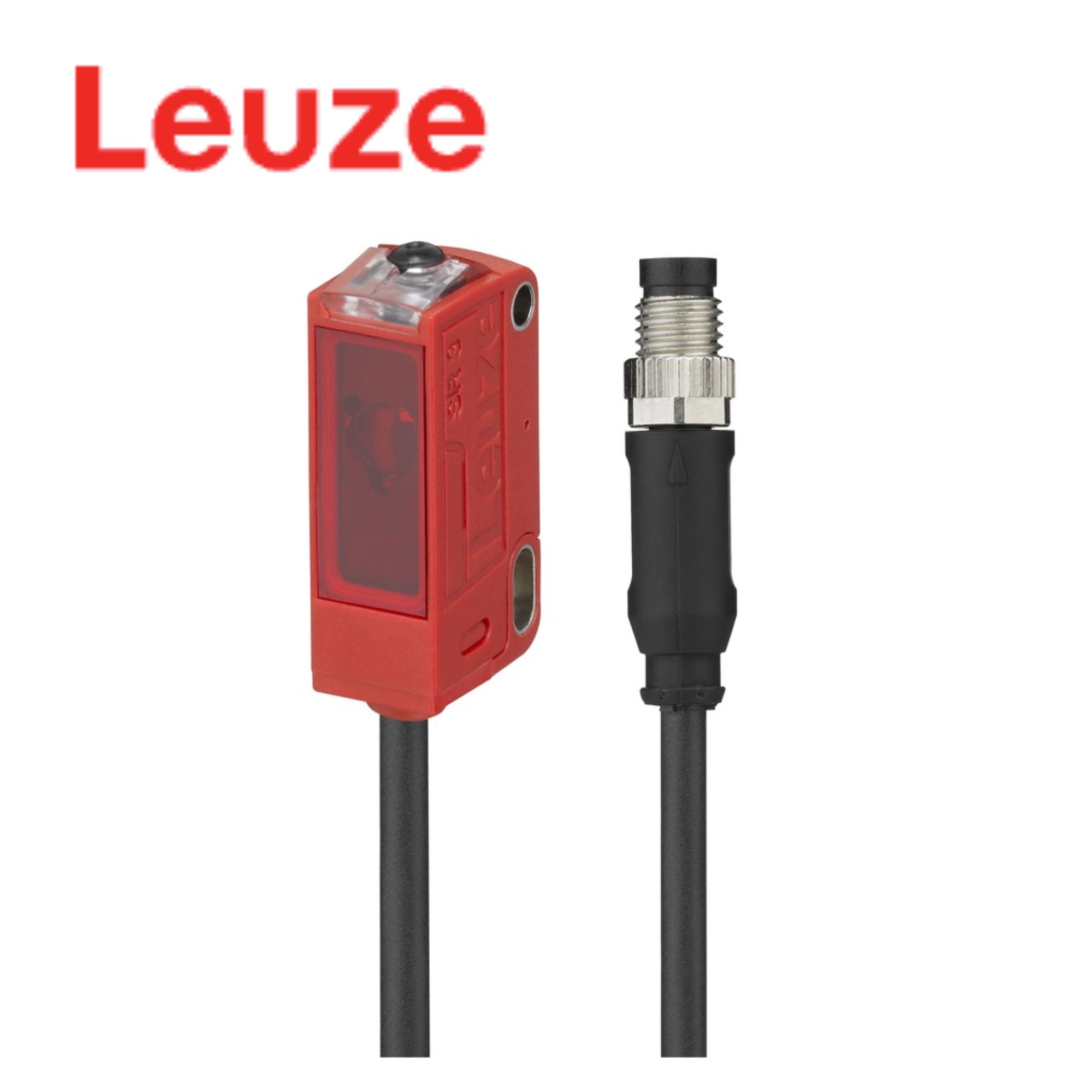

PRK3CL1.A3/4T-200-M12 (50129413) Polarized Retro-Reflective Photoelectric Sensor Leuze Vietnam

1. Giới thiệu sản phẩm 🔎

PRK3CL1.A3/4T-200-M12 (50129413) Leuze Vietnam là Polarized Retro-Reflective Photoelectric Sensor – cảm biến quang phản xạ gương phân cực, thuộc Series 3C của Leuze. Thiết bị hoạt động theo nguyên lý phản xạ, sử dụng reflector để tạo đường truyền ánh sáng giữa cảm biến và vùng phát hiện.

Model PRK3CL1.A3/4T-200-M12 sử dụng laser đỏ bước sóng 655 nm, thuộc Laser Class 1 theo IEC 60825-1:2014. Cảm biến có phạm vi hoạt động đảm bảo 0 – 2 m khi sử dụng reflector MTKS 50×50.1, trong khi phạm vi hoạt động điển hình đạt 0 – 3 m.

Thiết bị được trang bị 1 ngõ ra digital PNP với nguyên lý Light switching, đồng thời tích hợp 1 ngõ vào Teach để điều chỉnh độ nhạy, khóa bàn phím và chuyển đổi Light/Dark switching. Tần số chuyển mạch đạt 3.000 Hz, thời gian đáp ứng chỉ 0,17 ms.

Đặc biệt, model được thiết kế với Autocollimation, đường truyền tia Collimated và điểm sáng dạng tròn, phù hợp với các ứng dụng cần phát hiện vật thể nhanh và ổn định trong hệ thống tự động hóa công nghiệp.

🌐 Website chính thức hãng: Leuze

🌐 Website tư vấn & báo giá: Electric Power – Jon-Jul

2. Nguyên lý hoạt động ⚙️

🔴 Phát hiện vật thể bằng phản xạ gương

PRK3CL1.A3/4T-200-M12 hoạt động theo Reflection principle. Cảm biến phát tia laser đỏ về phía reflector được lắp đối diện.

Khi đường truyền ánh sáng giữa cảm biến và reflector không bị gián đoạn, tia sáng được phản xạ trở lại cảm biến. Khi vật thể đi vào vùng phát hiện và làm gián đoạn đường truyền, cảm biến nhận biết sự thay đổi và chuyển trạng thái ngõ ra.

Phương pháp này cho phép phát hiện vật thể mà không cần tiếp xúc trực tiếp với sản phẩm.

🎯 Công nghệ phân cực

PRK3CL1.A3/4T-200-M12 thuộc nhóm polarized retro-reflective photoelectric sensor. Cảm biến sử dụng bộ lọc phân cực để xử lý tín hiệu phản xạ từ reflector.

Nhờ đó, thiết bị có thể thực hiện chức năng phát hiện vật thể ổn định trong các ứng dụng sử dụng gương phản xạ.

🔭 Công nghệ Autocollimation

Model được trang bị Autocollimation.

Công nghệ này giúp tối ưu đường truyền quang học của cảm biến, hỗ trợ phát hiện vật thể trong vùng hoạt động mà không cần cấu hình quang học phức tạp.

Đường truyền tia của model là Collimated, giúp tạo đường truyền ánh sáng định hướng rõ ràng giữa cảm biến và reflector.

📏 Phạm vi hoạt động đến 2 m

Với reflector MTKS 50×50.1, phạm vi hoạt động đảm bảo của cảm biến đạt 0 – 2 m.

Phạm vi hoạt động điển hình có thể đạt 0 – 3 m, tùy điều kiện lắp đặt và reflector được sử dụng.

Khoảng cách này phù hợp với nhiều ứng dụng phát hiện sản phẩm trên máy và dây chuyền tự động hóa.

⚡ Ngõ ra PNP

PRK3CL1.A3/4T-200-M12 được trang bị 1 digital switching output sử dụng transistor PNP.

Ngõ ra hoạt động theo nguyên lý Light switching, có thể truyền tín hiệu phát hiện về PLC hoặc bộ điều khiển của máy.

🎛️ Teach input

Thiết bị có 1 Teach input.

Ngõ vào này hỗ trợ các chức năng như:

• Điều chỉnh độ nhạy.
• Khóa bàn phím.
• Chuyển đổi Light/Dark switching.

Ngoài Teach input, cảm biến còn có Teach button trên thân thiết bị để hỗ trợ thiết lập trong quá trình vận hành.

🚀 Tốc độ chuyển mạch 3.000 Hz

PRK3CL1.A3/4T-200-M12 có switching frequency lên đến 3.000 Hz và response time 0,17 ms.

Thông số này giúp cảm biến đáp ứng nhanh với sự thay đổi của vật thể trong vùng phát hiện, phù hợp với các ứng dụng đếm và phát hiện sản phẩm tốc độ cao.

3. Thông số kỹ thuật 📋

Thông số được đối chiếu từ trang sản phẩm chính thức và tài liệu kỹ thuật của Leuze cho PRK3CL1.A3/4T-200-M12 – Part No. 50129413.

4. Ứng dụng trong tự động hóa 🏭

Với thiết kế nhỏ gọn, tốc độ chuyển mạch cao, laser đỏ và phạm vi hoạt động đến 2 m với reflector phù hợp, PRK3CL1.A3/4T-200-M12 có thể được sử dụng trong nhiều hệ thống tự động hóa.

📦 Phát hiện sản phẩm

Cảm biến có thể phát hiện sản phẩm đi qua giữa cảm biến và reflector trên băng tải.

Khi sản phẩm làm gián đoạn đường truyền laser, ngõ ra PNP chuyển trạng thái và gửi tín hiệu về hệ thống điều khiển.

🔄 Đếm sản phẩm

Tần số chuyển mạch lên đến 3.000 Hz giúp model phù hợp với các ứng dụng đếm sản phẩm có tốc độ cao.

Tín hiệu từ cảm biến có thể được đưa về PLC để thực hiện chức năng đếm và giám sát sản lượng.

📍 Kiểm tra vị trí

Cảm biến có thể được bố trí tại các điểm kiểm tra để xác nhận sản phẩm đã đến đúng vị trí trước khi thực hiện công đoạn tiếp theo.

🏗️ Giám sát vật thể trên băng tải

Khoảng cách hoạt động đến 2 m với reflector MTKS 50×50.1 cho phép cảm biến và reflector được bố trí ở hai phía của vùng cần giám sát.

⚙️ Máy tự động

Kích thước chỉ 11,4 × 34,2 × 18,3 mm giúp thiết bị phù hợp với những vị trí lắp đặt có không gian hạn chế trong máy.

🏭 Dây chuyền sản xuất

PRK3CL1.A3/4T-200-M12 có thể được tích hợp tại các điểm phát hiện, đếm hoặc kiểm tra sản phẩm trên dây chuyền sản xuất tự động.

5. Ưu điểm nổi bật ⭐

PRK3CL1.A3/4T-200-M12 là lựa chọn phù hợp cho những hệ thống cần cảm biến quang phản xạ gương phân cực nhỏ gọn, tốc độ cao và dễ tích hợp.

🔹 Thuộc Series 3C của Leuze.

🔹 Là Polarized Retro-Reflective Photoelectric Sensor.

🔹 Nguyên lý Reflection.

🔹 Tích hợp Autocollimation.

🔹 Sử dụng Red Laser 655 nm.

🔹 Laser Class 1.

🔹 Phạm vi hoạt động đảm bảo 0 – 2 m.

🔹 Phạm vi hoạt động điển hình 0 – 3 m.

🔹 Sử dụng reflector MTKS 50×50.1 cho phạm vi tham chiếu.

🔹 Có 1 ngõ ra PNP.

🔹 Ngõ ra theo nguyên lý Light switching.

🔹 Có 1 Teach input.

🔹 Hỗ trợ điều chỉnh độ nhạy.

🔹 Tần số chuyển mạch lên đến 3.000 Hz.

🔹 Thời gian đáp ứng chỉ 0,17 ms.

🔹 Nguồn cấp 10 – 30 VDC.

🔹 Cáp kết nối dài 200 mm.

🔹 Đầu nối M12 4-pin A-coded.

🔹 Kích thước nhỏ gọn 11,4 × 34,2 × 18,3 mm.

🔹 Khối lượng chỉ khoảng 20 g.

🔹 Cấp bảo vệ cao IP67 / IP69K.

🔹 Hoạt động trong dải nhiệt độ -40 đến +55°C.

🔹 Tương thích vật liệu ECOLAB.

Đặc biệt, sự kết hợp giữa Laser đỏ Class 1, Autocollimation, Teach input và switching frequency 3.000 Hz giúp model đáp ứng tốt các yêu cầu phát hiện nhanh trong hệ thống tự động hóa.

6. Khả năng kết nối và tích hợp 🔌

PRK3CL1.A3/4T-200-M12 sử dụng nguồn cấp 10 – 30 VDC và kết nối thông qua cáp PUR dài 200 mm với đầu nối M12 Male 4-pin A-coded.

Thiết bị có một ngõ ra PNP Light switching, phù hợp để kết nối với PLC hoặc bộ điều khiển trong máy.

Bên cạnh đó, Teach input có thể được sử dụng để điều chỉnh độ nhạy, khóa bàn phím và thay đổi chế độ Light/Dark switching.

Cảm biến được tích hợp polarity reversal protection và short circuit protection, giúp tăng khả năng bảo vệ khi kết nối vào hệ thống điện điều khiển.

Khi lắp đặt, cần lựa chọn reflector phù hợp và căn chỉnh cảm biến – reflector theo đúng hướng của trục quang học để đảm bảo phạm vi phát hiện theo thiết kế.

7. Lưu ý khi lựa chọn và thay thế 🔍

Khi tìm mua hoặc thay thế PRK3CL1.A3/4T-200-M12, cần kiểm tra chính xác Model và Part Number để tránh nhầm với các phiên bản khác thuộc Series 3C.

Các thông tin quan trọng cần đối chiếu gồm:

• Model: PRK3CL1.A3/4T-200-M12
• Part Number: 50129413
• Hãng: Leuze
• Series: 3C
• Loại: Polarized Retro-Reflective Photoelectric Sensor
• Nguyên lý: Reflection
• Special version: Autocollimation
• Phạm vi hoạt động: 0 – 2 m
• Reflector: MTKS 50×50.1
• Nguồn sáng: Red Laser
• Bước sóng: 655 nm
• Laser Class: 1
• Ngõ vào: Teach input
• Ngõ ra: 1 × PNP
• Switching frequency: 3.000 Hz
• Response time: 0,17 ms
• Nguồn cấp: 10 – 30 VDC
• Kết nối: M12 Male, 4-pin
• Cấp bảo vệ: IP67 / IP69K

Đáng chú ý, Leuze xác định PRK3CL1.A3/4T-200-M12 – 50129413 là thiết bị thay thế cho PRKL 3B/6.22,200-S12 – 50105764, một model thuộc Series 3B đã ngừng cung cấp.

Vì vậy, nếu hệ thống đang sử dụng model cũ PRKL 3B/6.22,200-S12, cần kiểm tra đầy đủ kích thước, kiểu kết nối, reflector và sơ đồ đấu dây trước khi thay thế bằng model mới.
