PRK5B.M1/2 (50149300) Leuze Vietnam

1. Giới thiệu sản phẩm

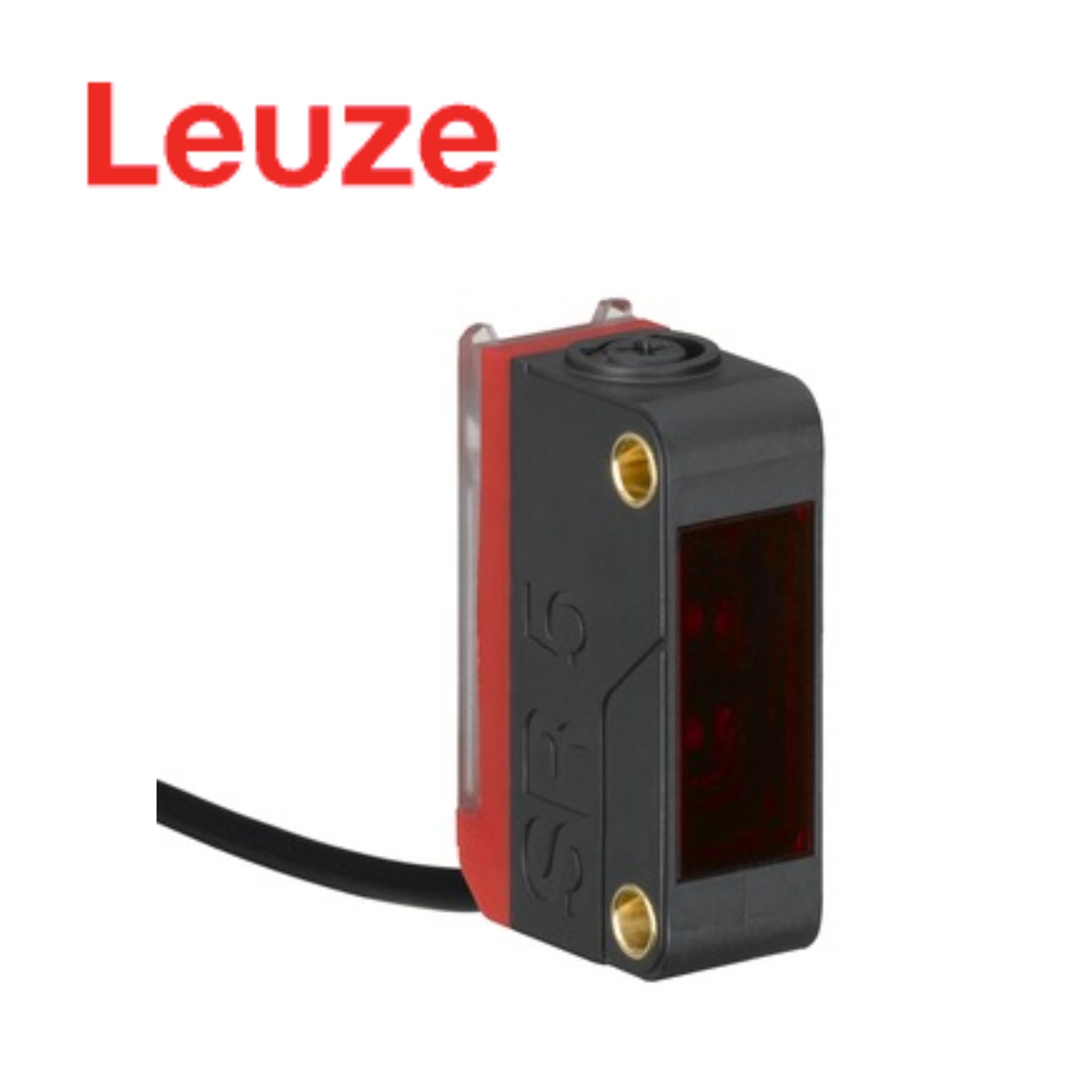

PRK5B.M1/2 (50149300) Leuze Vietnam là cảm biến quang phản xạ gương phân cực (Polarized Retro-Reflective Photoelectric Sensor) thuộc Series 5B của Leuze, được thiết kế để phát hiện vật thể trong các hệ thống máy móc và tự động hóa công nghiệp.

Thiết bị hoạt động theo nguyên lý phản xạ, sử dụng nguồn sáng LED đỏ với bước sóng 645 nm. Cảm biến được sử dụng kết hợp với reflector TK(S) 100×100 để tạo đường truyền quang học. Khi vật thể đi qua và làm gián đoạn tia sáng phản xạ, cảm biến sẽ phát hiện và chuyển đổi trạng thái ngõ ra.

PRK5B.M1/2 có khoảng cách hoạt động đảm bảo từ 0,03 đến 4,5 m với reflector TK(S) 100×100 và khoảng cách hoạt động điển hình có thể đạt 6 m. Đây là cấu hình phù hợp cho các ứng dụng phát hiện chai, cụm chai, vật liệu bán trong suốt và màng trong suốt.

Model sử dụng 1 ngõ ra NPN, tần số chuyển mạch lên đến 500 Hz, thời gian đáp ứng 1 ms và nguồn cấp 10 – 30 VDC. Thiết bị kết nối bằng cáp PVC dài 2 m, thiết kế nhỏ gọn và đạt cấp bảo vệ IP67.

2. Ưu điểm nổi bật

• Cảm biến quang phản xạ gương phân cực.
• Thuộc Series 5B của Leuze.
• Hoạt động theo Reflection Principle.
• Sử dụng LED ánh sáng đỏ.
• Bước sóng 645 nm.
• Tín hiệu phát dạng Pulsed.
• Khoảng cách hoạt động đảm bảo 0,03 – 4,5 m.
• Khoảng cách hoạt động điển hình lên đến 6 m.
• Sử dụng reflector TK(S) 100×100.
• Phù hợp phát hiện cụm chai/chai chứa, vật liệu bán trong suốt và màng trong suốt.
• Trang bị 1 ngõ ra chuyển mạch kỹ thuật số.
• Ngõ ra sử dụng transistor NPN.
• Chế độ chuyển mạch Light Switching.
• Có thể chuyển sang Dark Switching bằng cách đảo cực nguồn.
• Tần số chuyển mạch lên đến 500 Hz.
• Thời gian đáp ứng chỉ 1 ms.
• Thời gian sẵn sàng khoảng 300 ms.
• Nguồn cấp 10 – 30 VDC.
• Bảo vệ đảo cực và ngắn mạch.
• Kết nối bằng cáp PVC dài 2 m.
• Cáp 3 lõi, tiết diện dây 0,14 mm².
• Có 2 LED hiển thị trạng thái.
• Điều chỉnh độ nhạy bằng potentiometer 270°.
• Vỏ PC-ABS chắc chắn.
• Thiết kế nhỏ gọn 11 × 32,4 × 20 mm.
• Khối lượng khoảng 44 g.
• Cấp bảo vệ IP67.
• Dải nhiệt độ hoạt động -40 đến +60°C.
• Dải nhiệt độ lưu trữ -40 đến +70°C.
• Tương thích vật liệu ECOLAB.
• Đáp ứng tiêu chuẩn IEC 60947-5-2.

3. Thông số kỹ thuật

Các thông số trên được đối chiếu theo dữ liệu kỹ thuật của Leuze cho PRK5B.M1/2 – 50149300.

4. Ứng dụng trong hệ thống tự động hóa

PRK5B.M1/2 được thiết kế cho các ứng dụng phát hiện vật thể bằng phương pháp phản xạ gương phân cực. Cảm biến được lắp đối diện reflector, tạo thành đường truyền ánh sáng ổn định. Khi vật thể đi vào vùng kiểm tra và che khuất tia sáng phản xạ, thiết bị sẽ thay đổi trạng thái ngõ ra để truyền tín hiệu đến PLC hoặc bộ điều khiển.

Một ưu điểm đáng chú ý của model là Leuze xác định rõ các ứng dụng gồm phát hiện cụm chai, vật liệu bán trong suốt và màng trong suốt. Đây là những đối tượng có thể gây khó khăn cho một số phương pháp phát hiện quang thông thường.

Một số ứng dụng tiêu biểu:

• Dây chuyền đóng chai: phát hiện chai hoặc cụm chai.
• Ngành đồ uống: kiểm tra sự hiện diện của sản phẩm trên băng tải.
• Máy đóng gói: phát hiện màng và bao bì trong suốt.
• Dây chuyền sản xuất: xác nhận sản phẩm đi qua vị trí kiểm tra.
• Băng tải công nghiệp: phát hiện và đếm sản phẩm.
• Hệ thống logistics: kiểm tra vật thể trên đường vận chuyển.
• Dây chuyền phân loại: phát hiện sản phẩm trước khi chuyển hướng.
• Máy tự động: cung cấp tín hiệu chuyển mạch về PLC.
• Hệ thống kiểm tra chai: phát hiện sản phẩm tại các vị trí định trước.
• Ứng dụng với vật liệu bán trong suốt: hỗ trợ phát hiện những đối tượng có độ truyền sáng nhất định.

Tần số chuyển mạch 500 Hz và thời gian đáp ứng 1 ms cho phép cảm biến xử lý nhanh các đối tượng chuyển động. Khoảng cách hoạt động đảm bảo đến 4,5 m với reflector TK(S) 100×100 giúp model đáp ứng nhiều cấu hình máy có khoảng cách cảm biến – reflector trung bình.

Ngoài ra, potentiometer 270° cho phép điều chỉnh độ nhạy trực tiếp trên thiết bị, thuận tiện khi thiết lập cảm biến theo đặc tính thực tế của sản phẩm và môi trường lắp đặt.

5. Lựa chọn sản phẩm chính hãng tại Việt Nam

PRK5B.M1/2 (50149300) Leuze Vietnam là cảm biến quang phản xạ gương phân cực thuộc Series 5B, phù hợp cho các ứng dụng phát hiện chai, vật liệu bán trong suốt, màng trong suốt và sản phẩm trên dây chuyền tự động hóa.

Thiết bị nổi bật với khoảng cách hoạt động đảm bảo 4,5 m, LED đỏ 645 nm, ngõ ra NPN, tần số chuyển mạch 500 Hz, thời gian đáp ứng 1 ms, cáp PVC 2 m và cấp bảo vệ IP67.

Khi lựa chọn sản phẩm, cần kiểm tra loại ngõ ra NPN, reflector TK(S) 100×100, khoảng cách lắp đặt và đặc tính vật thể để đảm bảo cảm biến hoạt động đúng với yêu cầu của hệ thống.
