SDS-G3010-2GTXSFP MOXA – Switch Ethernet công nghiệp cho hệ thống mạng tự động hóa

1. Giới thiệu sản phẩm

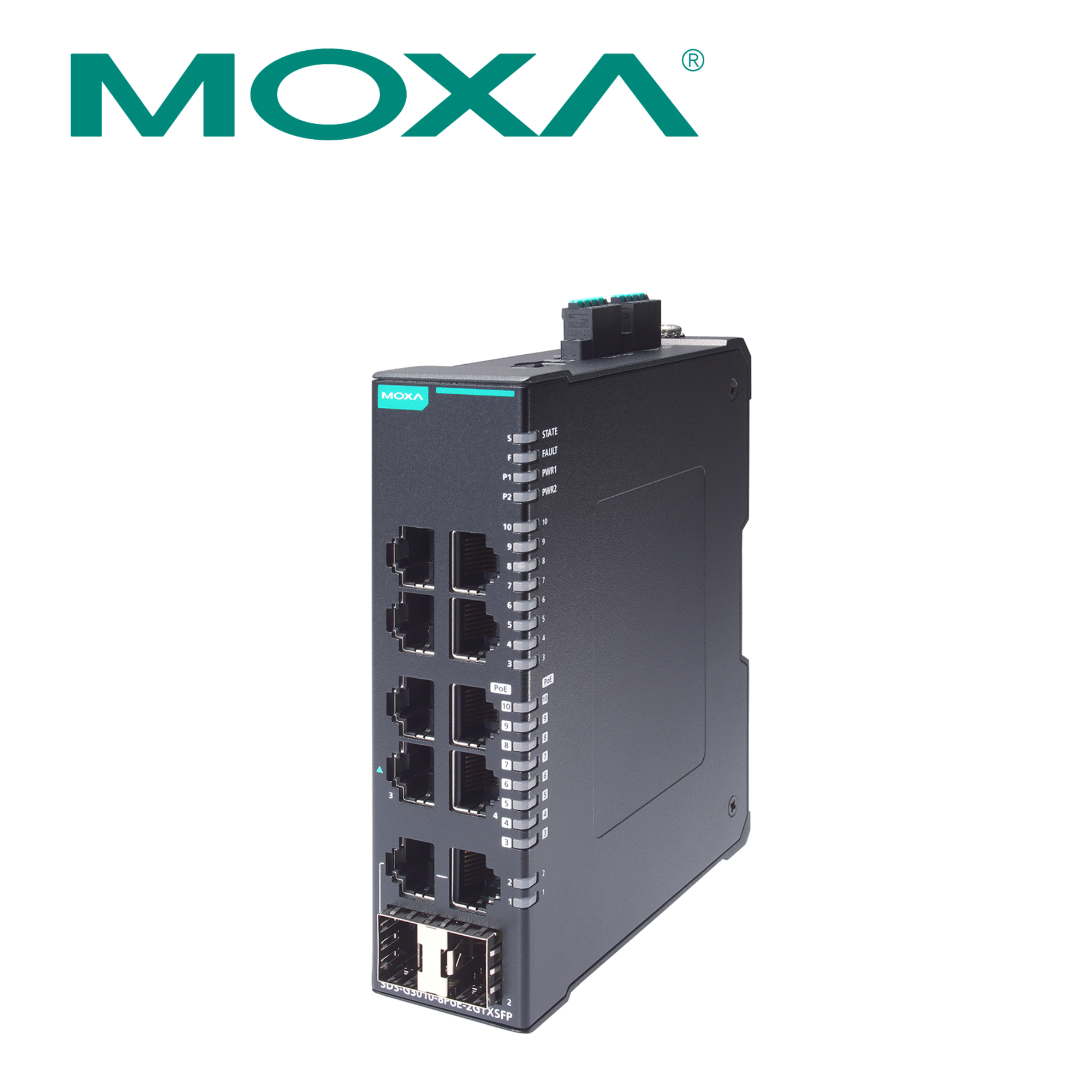

MOXA SDS-G3010-2GTXSFP là Industrial Gigabit Ethernet Switch Layer 2 Smart Managed, được thiết kế cho các hệ thống mạng công nghiệp yêu cầu kết nối Gigabit, quản lý mạng và khả năng hoạt động ổn định trong môi trường công nghiệp.

Model cung cấp 8 cổng 10/100/1000BaseT(X) RJ45 và 2 cổng Combo Gigabit, cho phép sử dụng linh hoạt giữa 10/100/1000BaseT(X) hoặc 100/1000BaseSFP. Thiết bị hỗ trợ nguồn 12–48 VDC với đầu vào nguồn kép dự phòng, phù hợp với các hệ thống tự động hóa và mạng công nghiệp sử dụng nguồn DC.

2. Thông số kỹ thuật

Các thông số trên được đối chiếu từ trang sản phẩm và datasheet chính thức của MOXA.

3. Khả năng kết nối Gigabit

SDS-G3010-2GTXSFP được thiết kế với 8 cổng RJ45 Gigabit cùng 2 cổng Combo Gigabit. Hai cổng Combo có thể cấu hình cho kết nối đồng hoặc cáp quang SFP, tạo sự linh hoạt khi xây dựng hệ thống mạng có cả thiết bị Ethernet và đường truyền quang.

Cấu trúc này đặc biệt hữu ích trong các hệ thống mà switch cần kết nối đồng thời:

PLC → HMI → IPC → Camera → Controller → Switch mạng trục quang

Việc hỗ trợ Gigabit Ethernet giúp đáp ứng nhu cầu truyền dữ liệu lớn hơn trong các hệ thống tự động hóa hiện đại.

4. Ứng dụng trong dự án tự động hóa

Hệ thống điều khiển công nghiệp

SDS-G3010-2GTXSFP có thể được sử dụng làm switch mạng cho các hệ thống PLC, HMI, SCADA, IPC và thiết bị điều khiển Ethernet.

Thiết bị hỗ trợ các giao thức công nghiệp như:

• EtherNet/IP
• Modbus TCP
• PROFINET IO Device
• MECHATROLINK-4

Nhờ đó, switch có thể được tích hợp vào nhiều kiến trúc mạng tự động hóa khác nhau.

Nhà máy sản xuất

Trong dây chuyền sản xuất, SDS-G3010 có thể đảm nhiệm việc kết nối các thiết bị Ethernet tại cấp máy hoặc cấp cell.

Ví dụ:

PLC → HMI → Remote I/O → Drive → Industrial PC → SDS-G3010

Switch tập trung các kết nối Ethernet và truyền dữ liệu về hệ thống mạng cấp cao hơn.

Hệ thống giao thông và cơ sở hạ tầng

Khả năng sử dụng nguồn DC dự phòng và các tính năng quản lý mạng giúp SDS-G3010 phù hợp để xem xét trong các hệ thống cơ sở hạ tầng cần mạng Ethernet công nghiệp có khả năng giám sát và quản lý tập trung.

5. Tính năng quản lý mạng

SDS-G3010-2GTXSFP không chỉ hoạt động như một switch Ethernet thông thường mà còn cung cấp nhiều chức năng quản lý Layer 2.

Thiết bị hỗ trợ:

• VLAN 802.1Q.
• STP/RSTP.
• MRP.
• SNMPv1/v2c/v3.
• LLDP.
• RMON.
• Port Mirroring.
• Syslog.
• HTTPS/SSL.
• Port Lock.
• Broadcast Storm Protection.
• IPv4/IPv6.
• DHCP Client.

Các chức năng này giúp kỹ sư mạng có thể giám sát, phân vùng, chẩn đoán và bảo vệ hệ thống mạng công nghiệp.

6. Khả năng dự phòng mạng

Đối với các hệ thống công nghiệp, mất kết nối mạng có thể ảnh hưởng trực tiếp đến hoạt động của dây chuyền.

SDS-G3010 hỗ trợ các cơ chế dự phòng gồm:

• STP – Spanning Tree Protocol
• RSTP – Rapid Spanning Tree Protocol
• MRP – Media Redundancy Protocol

Những tính năng này cho phép xây dựng kiến trúc mạng có đường truyền dự phòng, hạn chế ảnh hưởng khi một tuyến kết nối gặp sự cố.

7. Nguồn cấp kép cho hệ thống công nghiệp

Một điểm đáng chú ý của SDS-G3010-2GTXSFP là thiết kế dual redundant power inputs.

Thiết bị sử dụng hai đầu vào nguồn DC và hỗ trợ dải điện áp hoạt động rộng 9.6–60 VDC. Điều này cho phép switch kết nối với hệ thống nguồn DC dự phòng của tủ điều khiển hoặc hệ thống điện công nghiệp.

Trong một hệ thống quan trọng, cấu trúc có thể được triển khai:

Power Supply A + Power Supply B → SDS-G3010 → Industrial Network

Nếu một nguồn gặp vấn đề, nguồn còn lại có thể tiếp tục duy trì hoạt động của thiết bị tùy theo cấu hình hệ thống.

8. Ứng dụng cho hệ thống mạng quang

Hai cổng Combo của SDS-G3010-2GTXSFP hỗ trợ 100/1000BaseSFP, cho phép kết nối các module SFP để xây dựng đường truyền quang.

Điều này phù hợp với những dự án cần:

• Truyền dữ liệu khoảng cách xa.
• Kết nối giữa các tủ điều khiển.
• Kết nối giữa các khu vực nhà máy.
• Kết nối mạng giữa các phân xưởng.
• Tách biệt mạng bằng đường truyền quang.
• Xây dựng ring network công nghiệp.

MOXA cũng cung cấp nhiều module SFP tùy chọn cho dòng SDS-G3010; ví dụ SFP-1GEZXLC hỗ trợ 1000BaseEZX với đầu nối LC và khoảng cách truyền lên tới 110 km trong cấu hình được công bố.

9. Môi trường làm việc

SDS-G3010-2GTXSFP phiên bản tiêu chuẩn có dải nhiệt độ hoạt động -10 đến 60°C.

Nếu dự án yêu cầu làm việc trong môi trường nhiệt độ rộng hơn, MOXA cung cấp phiên bản SDS-G3010-2GTXSFP-T, có dải nhiệt độ -40 đến 75°C.

Do đó, khi lập danh sách vật tư cho dự án cần phân biệt rõ:

SDS-G3010-2GTXSFP → Standard Temperature

SDS-G3010-2GTXSFP-T → Wide Temperature

Không nên thay thế hai model này nếu yêu cầu nhiệt độ môi trường đã được quy định cụ thể trong specification.

10. Ứng dụng thực tế trong kiến trúc mạng

Một mô hình triển khai điển hình có thể được xây dựng như sau:

Field Devices → PLC / Controller → SDS-G3010 → Industrial Ethernet Network → SCADA / Server

Trong đó:

• Các cổng RJ45 dùng để kết nối thiết bị Ethernet tại hiện trường.
• Hai cổng Combo có thể sử dụng làm uplink đồng hoặc quang.
• VLAN dùng để phân vùng mạng.
• RSTP/MRP hỗ trợ dự phòng.
• SNMP hỗ trợ quản lý mạng.
• Port Mirroring phục vụ chẩn đoán sự cố.
• Relay Output có thể sử dụng cho chức năng cảnh báo trạng thái thiết bị.

Nhờ vậy, SDS-G3010-2GTXSFP có thể trở thành một thành phần mạng ở cấp machine, cell hoặc khu vực sản xuất.

11. Kết luận

SDS-G3010-2GTXSFP MOXA là switch Ethernet công nghiệp Layer 2 Smart Managed, nổi bật với 8 cổng Gigabit RJ45 + 2 cổng Combo Gigabit RJ45/SFP, nguồn 9.6–60 VDC, nguồn kép dự phòng và nhiều tính năng quản lý mạng công nghiệp.

Thiết bị phù hợp cho các dự án tự động hóa nhà máy, hệ thống PLC/SCADA, mạng máy công nghiệp, cơ sở hạ tầng và hệ thống Ethernet công nghiệp, đặc biệt khi dự án yêu cầu kết nối Gigabit, khả năng dự phòng mạng và hỗ trợ cả truyền dẫn đồng lẫn quang.
