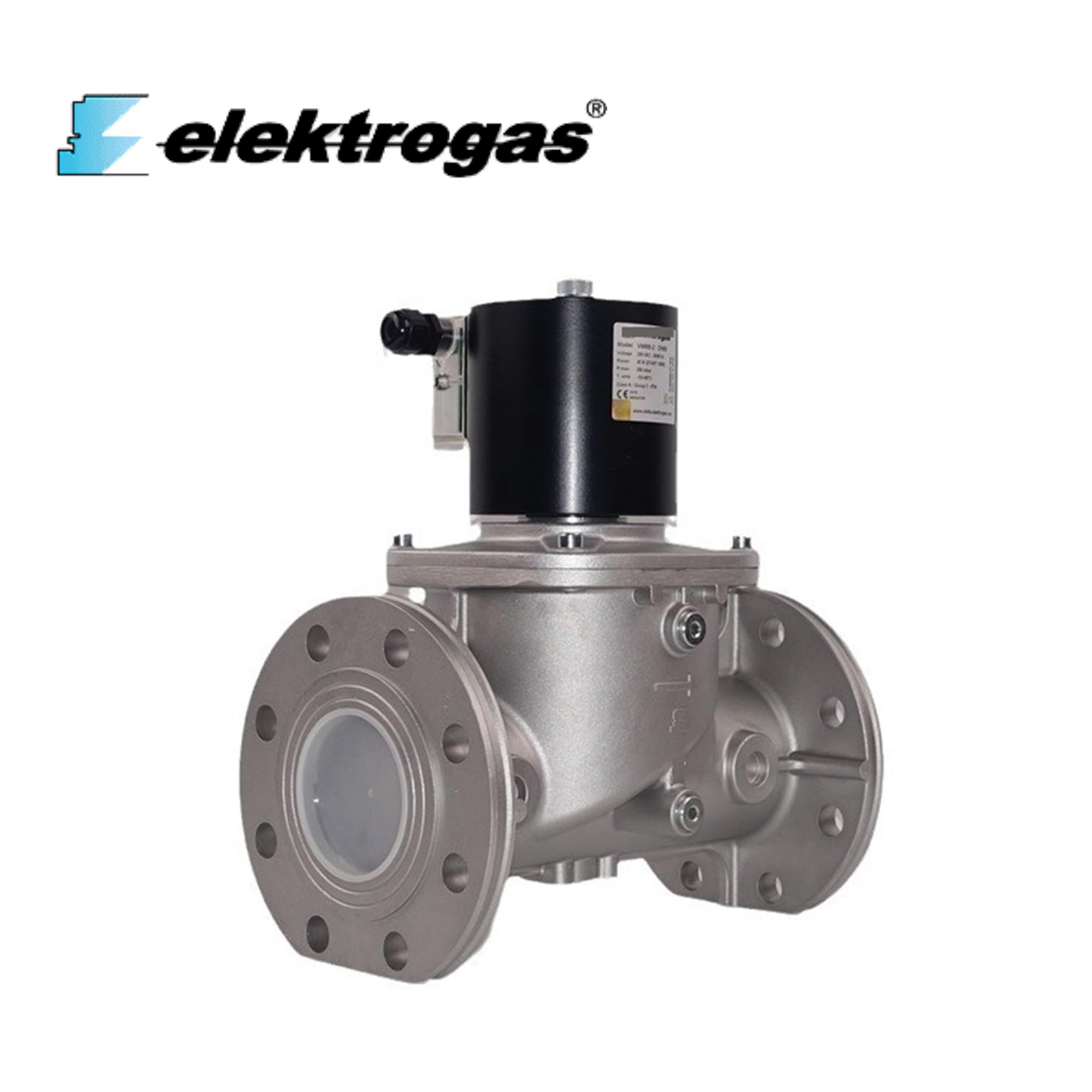

VMR7-DN65 Elektrogas – Van điện từ an toàn cho hệ thống gas công nghiệp

Giới thiệu sản phẩm

Elektrogas VMR7-DN65 là van điện từ an toàn thuộc dòng VMR, được sử dụng để điều khiển và ngắt dòng khí trong các hệ thống gas công nghiệp, gas train và thiết bị đốt.

Phiên bản VMR7-DN65 sử dụng kết nối mặt bích DN65, phù hợp với các đường ống có kích thước lớn hơn so với các phiên bản ren của dòng VMR. Van được thiết kế để thực hiện chức năng đóng nhanh khi nhận tín hiệu từ hệ thống điều khiển hoặc hệ thống an toàn của thiết bị đốt.

Trong một hệ thống burner, van có thể được bố trí trên tuyến cấp nhiên liệu nhằm kiểm soát nguồn gas trước khi đưa vào đầu đốt.

Thông số kỹ thuật

Lưu ý: VMR7-DN65 là mã theo kích thước kết nối. Điện áp coil, áp suất làm việc, vật liệu và các thông số chi tiết cần được xác định theo đầy đủ cấu hình đặt hàng của Elektrogas.

Thiết kế và nguyên lý hoạt động

VMR7 sử dụng cơ cấu van điện từ để kiểm soát dòng khí. Khi coil được cấp điện theo tín hiệu điều khiển, van cho phép dòng khí đi qua. Khi tín hiệu điều khiển bị ngắt hoặc hệ thống phát hiện điều kiện không an toàn, van chuyển về trạng thái đóng để ngăn dòng nhiên liệu tiếp tục đi vào hệ thống.

Cấu trúc này đặc biệt quan trọng đối với các thiết bị sử dụng gas, bởi việc ngắt nguồn nhiên liệu nhanh khi xảy ra sự cố giúp hạn chế nguy cơ tích tụ khí và cháy nổ.

Trong hệ thống burner, VMR7 có thể phối hợp với các thiết bị như:

Gas filter → Pressure regulator → Safety solenoid valve → Burner

Van đảm nhiệm vai trò kiểm soát và ngắt nguồn gas trong chuỗi cung cấp nhiên liệu.

Ứng dụng trong hệ thống gas công nghiệp

Hệ thống burner công nghiệp

VMR7-DN65 phù hợp với các hệ thống burner có đường ống cấp gas kích thước lớn. Van có thể được bố trí trước burner để kiểm soát nguồn nhiên liệu trong quá trình khởi động, vận hành và dừng hệ thống.

Lò công nghiệp

Trong các hệ thống furnace, kiln và industrial heating, nguồn gas cần được kiểm soát chặt chẽ nhằm đảm bảo burner chỉ nhận nhiên liệu khi đáp ứng đầy đủ điều kiện vận hành.

VMR7 có thể được sử dụng như một phần của gas train, phối hợp với bộ điều khiển burner và các thiết bị giám sát áp suất.

Boiler và hệ thống gia nhiệt

Đối với boiler công nghiệp hoặc các hệ thống tạo nhiệt sử dụng gas, van điện từ an toàn có thể đảm nhiệm chức năng ngắt nguồn nhiên liệu khi hệ thống chuyển sang trạng thái dừng hoặc phát hiện lỗi.

Kích thước DN65 phù hợp với những tuyến gas có lưu lượng và đường kính đường ống lớn hơn các hệ thống sử dụng van ren nhỏ.

Vai trò trong gas train

Trong một hệ thống gas train hoàn chỉnh, VMR7-DN65 có thể nằm giữa các thiết bị xử lý và thiết bị đốt.

Một cấu hình điển hình:

Gas supply → Filter → Regulator → Pressure switch → VMR7-DN65 → Burner

Trong quá trình vận hành, hệ thống điều khiển burner kiểm tra các điều kiện an toàn trước khi cho phép cấp nhiên liệu.

Nếu một trong các điều kiện không được đáp ứng, tín hiệu điều khiển sẽ đưa van về trạng thái đóng, qua đó ngắt dòng gas đến burner.

Điều này giúp van trở thành một thành phần quan trọng trong chuỗi an toàn nhiên liệu của hệ thống đốt.

Ứng dụng trong các dự án

VMR7-DN65 có thể được xem xét trong nhiều loại dự án sử dụng gas với đường ống kích thước lớn, chẳng hạn:

• Nhà máy thép.
• Nhà máy xi măng.
• Nhà máy gốm sứ.
• Nhà máy kính.
• Nhà máy thực phẩm.
• Nhà máy hóa chất.
• Nhà máy dệt.
• Boiler công nghiệp.
• Lò nhiệt luyện.
• Lò nung.
• Lò sấy.
• Hệ thống gia nhiệt công nghiệp.

Đối với các dự án quy mô lớn, van DN65 có thể được lựa chọn nhằm đáp ứng yêu cầu lưu lượng và kích thước đường ống của gas train.

Các yếu tố cần kiểm tra khi lựa chọn

Khi đưa VMR7-DN65 vào hồ sơ kỹ thuật, chỉ xác định kích thước DN65 là chưa đủ. Cần kiểm tra đồng thời:

• Đường kính danh nghĩa DN65.
• Kiểu kết nối mặt bích.
• Áp suất đầu vào.
• Áp suất làm việc.
• Lưu lượng gas.
• Loại khí sử dụng.
• Điện áp coil.
• Công suất coil.
• Nhiệt độ môi trường.
• Nhiệt độ môi chất.
• Tiêu chuẩn EN 161.
• Yêu cầu về chứng nhận.
• Điều kiện lắp đặt.
• Hướng dòng chảy.

Đặc biệt, cần xác nhận áp suất và điện áp coil của đúng cấu hình VMR7-DN65, vì dòng VMR có nhiều biến thể kỹ thuật.

Ý nghĩa đối với hệ thống an toàn

Trong hệ thống sử dụng nhiên liệu khí, thiết bị điều khiển dòng gas cần hoạt động đồng bộ với bộ điều khiển burner và các thiết bị giám sát.

VMR7-DN65 góp phần tạo thành một chuỗi bảo vệ:

Giám sát điều kiện → Xác nhận an toàn → Cho phép cấp gas → Burner hoạt động

và khi xảy ra sự cố:

Phát hiện bất thường → Ngắt tín hiệu → Van đóng → Ngừng cấp gas

Cách bố trí này giúp giảm khả năng tiếp tục cung cấp nhiên liệu khi burner không ở trạng thái vận hành an toàn.

Kết luận

VMR7-DN65 Elektrogas là van điện từ an toàn kết nối DN65, được sử dụng để kiểm soát và ngắt dòng gas trong các hệ thống gas train, burner, boiler, furnace và thiết bị gia nhiệt công nghiệp.

Với kích thước DN65, sản phẩm phù hợp để xem xét cho các hệ thống có đường ống gas và lưu lượng lớn, nơi yêu cầu một thiết bị đóng/ngắt nhiên liệu được tích hợp vào chuỗi an toàn của hệ thống đốt.
