4420-1-100MM GEOKON – Thiết bị đo chuyển vị cho quan trắc công trình

1. Giới thiệu sản phẩm

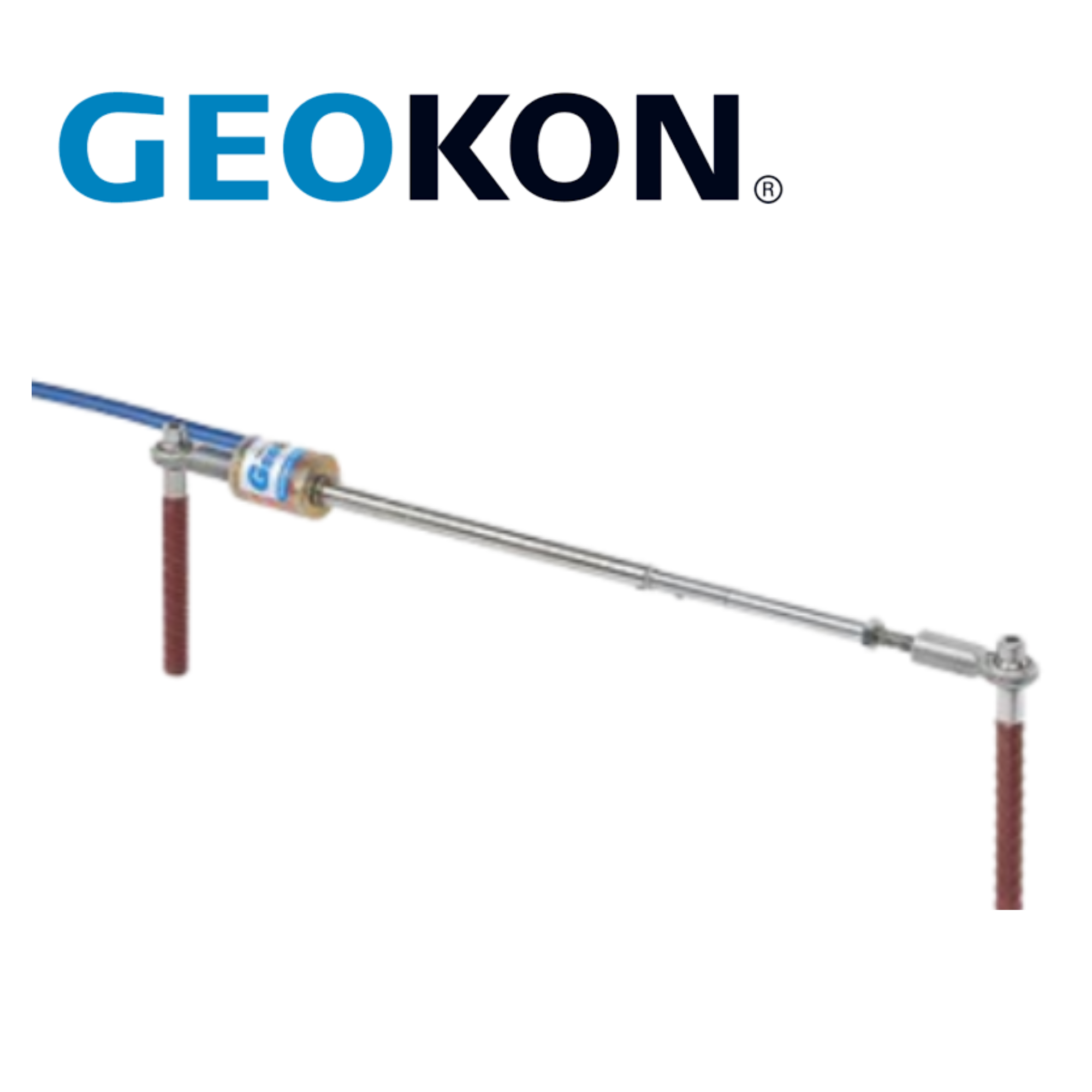

GEOKON 4420-1-100MM là Vibrating Wire Displacement Transducer, thuộc dòng cảm biến đo chuyển vị 4420 của GEOKON, được thiết kế để theo dõi sự dịch chuyển tương đối giữa hai điểm trong các hệ thống quan trắc địa kỹ thuật và kết cấu.

Thiết bị sử dụng công nghệ Vibrating Wire, phù hợp với các dự án yêu cầu theo dõi chuyển vị trong thời gian dài. Model 4420-1-100MM có hành trình đo danh định 100 mm, phù hợp cho những vị trí cần giám sát chuyển vị tương đối với biên độ đáng kể.

2. Thông số kỹ thuật

Cấu hình thực tế của cảm biến cần được đối chiếu theo datasheet và yêu cầu của hệ thống quan trắc, đặc biệt khi tích hợp với thiết bị đọc hoặc data logger.

3. Ứng dụng trong dự án quan trắc

Điểm quan trọng của 4420-1-100MM không chỉ nằm ở khả năng đo chuyển vị mà còn ở khả năng theo dõi sự thay đổi của kết cấu theo thời gian. Trong một dự án quan trắc, cảm biến có thể được bố trí tại các vị trí mà chuyển vị cần được kiểm soát và ghi nhận liên tục.

Thiết bị có thể được xem xét cho các ứng dụng như:

• Quan trắc đập và công trình thủy lợi: theo dõi chuyển vị tại các vị trí kết cấu hoặc khu vực có khả năng phát sinh dịch chuyển.
• Quan trắc hầm: giám sát biến dạng của kết cấu hầm, khu vực gia cố hoặc các vị trí cần kiểm soát chuyển vị.
• Cầu và công trình giao thông: theo dõi chuyển vị tương đối tại các bộ phận kết cấu trong quá trình thi công và khai thác.
• Tường chắn và công trình địa kỹ thuật: kiểm soát sự dịch chuyển của kết cấu dưới tác động của tải trọng và điều kiện địa chất.
• Nền móng và công trình xây dựng: sử dụng để theo dõi chuyển vị tại các điểm quan trắc được xác định trong thiết kế quan trắc.
• Khu vực khai khoáng: hỗ trợ theo dõi chuyển động của kết cấu hoặc các khu vực địa kỹ thuật cần giám sát dài hạn.

4. Vai trò trong hệ thống quan trắc

Trong một hệ thống quan trắc hoàn chỉnh, 4420-1-100MM có thể được kết hợp với thiết bị đọc Vibrating Wire, bộ thu thập dữ liệu và hệ thống quản lý dữ liệu. Dữ liệu chuyển vị thu được có thể được ghi nhận theo chu kỳ để xây dựng chuỗi số liệu phục vụ đánh giá diễn biến của công trình.

Đối với các dự án dài hạn, việc theo dõi liên tục giúp kỹ sư quan sát xu hướng chuyển vị theo thời gian, từ đó so sánh với giới hạn thiết kế hoặc các mốc cảnh báo được xác định cho từng công trình.

5. Ý nghĩa đối với công tác đánh giá công trình

Chuyển vị là một trong những thông số quan trọng trong đánh giá trạng thái của công trình và hệ thống địa kỹ thuật. Một giá trị đo đơn lẻ thường chưa phản ánh đầy đủ tình trạng kết cấu; giá trị của hệ thống quan trắc nằm ở việc xây dựng được dữ liệu theo thời gian và xu hướng biến đổi.

Với phạm vi đo 100 mm, GEOKON 4420-1-100MM có thể được lựa chọn cho các vị trí trong dự án có yêu cầu theo dõi chuyển vị trong phạm vi tương ứng. Khi triển khai thực tế, cần xác định vị trí lắp đặt, hướng chuyển vị và điều kiện môi trường để bảo đảm cảm biến phù hợp với thiết kế quan trắc.

6. Kết luận

GEOKON 4420-1-100MM là cảm biến đo chuyển vị sử dụng công nghệ Vibrating Wire, phù hợp để tích hợp vào các hệ thống quan trắc địa kỹ thuật và kết cấu. Với hành trình đo 100 mm, thiết bị có thể được ứng dụng trong các dự án như đập, hầm, cầu, tường chắn, nền móng, công trình địa kỹ thuật và khai khoáng.

Trong thiết kế quan trắc, model này đóng vai trò cung cấp dữ liệu về chuyển vị tương đối giữa các điểm đo, góp phần xây dựng cơ sở dữ liệu phục vụ theo dõi biến dạng và đánh giá sự ổn định của công trình trong quá trình thi công cũng như vận hành.
