4999-12L/E LAB3 GEOKON – Bảo vệ chống xung điện cho hệ thống quan trắc công trình

1. Giới thiệu sản phẩm

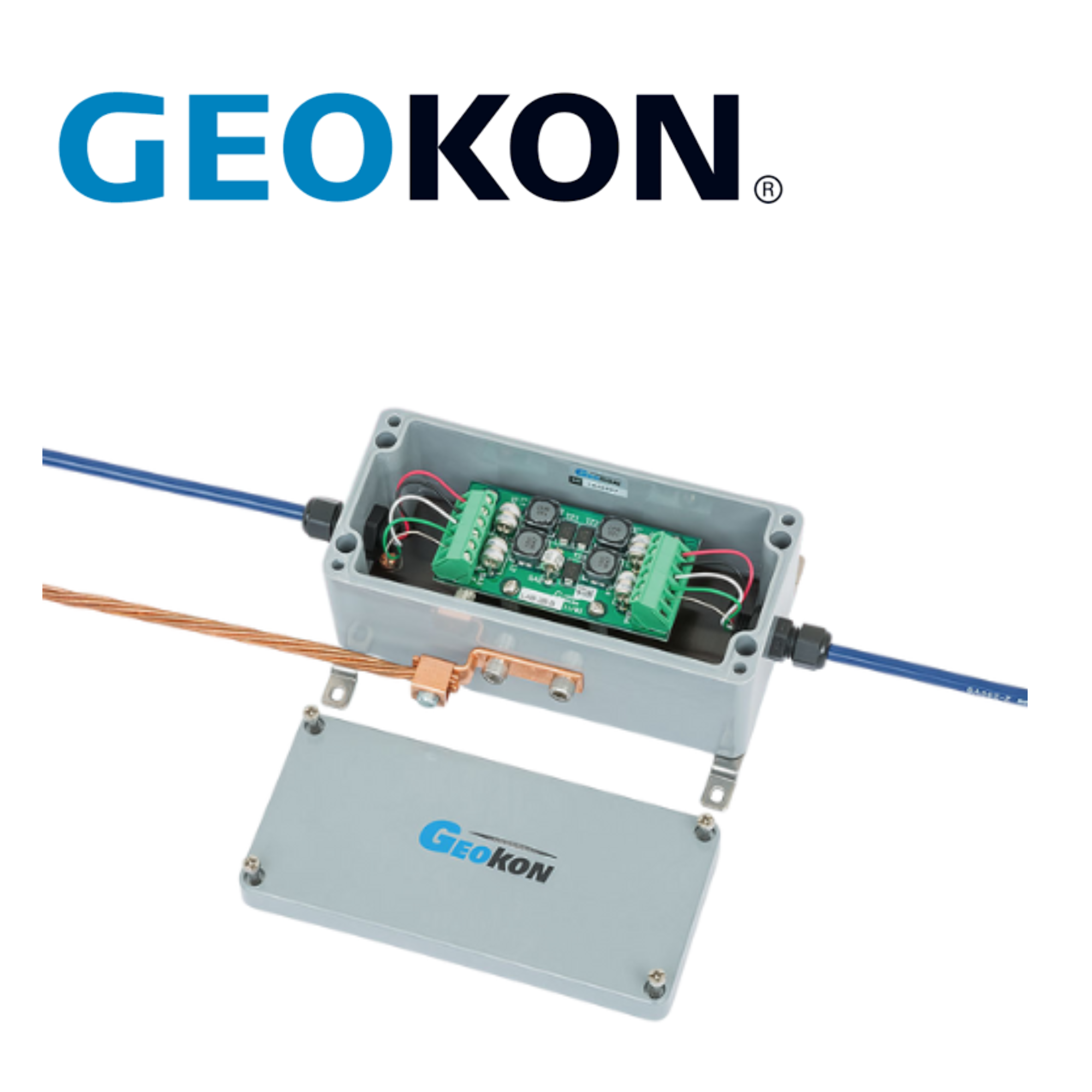

GEOKON 4999-12L/E LAB3 là mạch bảo vệ chống xung điện (LAB3 Surge Protection Module), được thiết kế để bảo vệ các cảm biến, data logger và bộ nguồn GEOKON trước những xung điện áp cao xuất hiện trong thời gian ngắn trên đường dây cảm biến hoặc cáp kết nối.

Thiết bị sử dụng kết hợp plasma surge arrestors, transient suppression diodes và inductors để hạn chế tác động của các xung điện đến hệ thống đo. Đây là thành phần đặc biệt hữu ích trong những dự án có tuyến cáp cảm biến dài hoặc công trình ngoài trời có nguy cơ chịu ảnh hưởng bởi sét và quá áp cảm ứng.

2. Thông số kỹ thuật

Các thông số trên được đối chiếu theo trang sản phẩm và tài liệu kỹ thuật hiện hành của GEOKON.

3. Ứng dụng trong dự án quan trắc

Trong các hệ thống quan trắc địa kỹ thuật, cảm biến thường được lắp đặt tại nhiều vị trí khác nhau và kết nối về một điểm thu thập dữ liệu tập trung. Khi tuyến cáp kéo dài qua công trường, đập, nền đất hoặc khu vực ngoài trời, nguy cơ xuất hiện xung điện cảm ứng do sét hoặc các hiện tượng quá áp cần được tính đến.

4999-12L/E có thể được bố trí trong hệ thống để tạo thêm lớp bảo vệ cho đường tín hiệu trước khi tín hiệu đi đến data logger hoặc thiết bị thu thập dữ liệu.

Quan trắc đập và hồ chứa

Đây là một ứng dụng tiêu biểu của LAB3 Surge Module. Trong dự án Muskrat Falls – North Spur, hệ thống sử dụng 40 piezometer dây rung để theo dõi áp lực nước dọc theo đập; các piezometer được kết nối với GEOKON 4999-12L/E nhằm giảm nguy cơ hư hỏng do quá áp điện gây ra bởi sét.

Quan trắc mái dốc

Trong dự án Quibdó Road Landslides, Colombia, hệ thống quan trắc sử dụng kết hợp piezometer 4500S, hệ thống inclinometer 6180 và LAB3 Surge Module 4999-12L/E. Cấu hình này cho thấy vai trò của module bảo vệ trong các hệ thống quan trắc ngoài trời có tuyến cáp cảm biến kéo dài.

Công trình hầm và công trình địa kỹ thuật

Đối với hầm, mỏ và các công trình địa kỹ thuật, cảm biến có thể được đặt ở những vị trí cách xa hệ thống thu thập dữ liệu. Trong trường hợp này, việc bổ sung thiết bị chống xung giúp tăng mức độ bảo vệ cho các thành phần điện tử của hệ thống quan trắc.

4. Vai trò trong hệ thống quan trắc

4999-12L/E không thực hiện chức năng đo lường. Thiết bị đóng vai trò bảo vệ trong chuỗi:

Cảm biến → Cáp tín hiệu → LAB3 Surge Module → Data Logger/Thiết bị đọc → Hệ thống phân tích dữ liệu

Khi xảy ra xung điện áp cao trên đường truyền, mạch bảo vệ sẽ phối hợp các phần tử chống xung để hạn chế năng lượng truyền đến thiết bị phía sau. Điều này đặc biệt có ý nghĩa đối với các hệ thống phải vận hành liên tục và có nhiều cảm biến kết nối từ xa.

5. Ý nghĩa đối với dự án dài hạn

Một hệ thống quan trắc công trình có thể phải hoạt động trong nhiều năm. Trong thời gian đó, cảm biến và data logger thường được đặt tại những vị trí khó tiếp cận, khiến việc thay thế thiết bị khi xảy ra sự cố trở nên phức tạp.

Việc tích hợp 4999-12L/E ngay từ giai đoạn thiết kế hệ thống giúp bổ sung lớp bảo vệ cho các thiết bị quan trọng, đặc biệt tại những dự án có đặc điểm:

• Tuyến cáp cảm biến dài.
• Cảm biến đặt ngoài trời.
• Công trình có quy mô lớn.
• Khu vực có nguy cơ sét.
• Hệ thống thu thập dữ liệu tập trung.
• Yêu cầu quan trắc liên tục trong thời gian dài.

6. Lưu ý khi triển khai

Khi sử dụng 4999-12L/E trong dự án, cần xác định đúng cấu hình điện áp bảo vệ và kiểu mạch phù hợp với hệ thống cảm biến. Tài liệu GEOKON phân biệt các phiên bản mạch theo ứng dụng nguồn và tín hiệu, bao gồm cấu hình cho hệ thống 5 V, 12 V và 24 V.

Bên cạnh đó, hệ thống tiếp địa cần được thiết kế phù hợp để thiết bị chống xung có thể thực hiện đúng chức năng bảo vệ. Việc lựa chọn vị trí lắp đặt cũng nên được xem xét cùng với sơ đồ tuyến cáp và vị trí của data logger.

7. Kết luận

GEOKON 4999-12L/E LAB3 là module bảo vệ chống xung điện dành cho hệ thống quan trắc sử dụng thiết bị GEOKON. Sản phẩm tập trung vào việc bảo vệ transducer, data logger và nguồn cấp trước các xung điện áp cao ngắn hạn, qua đó hỗ trợ nâng cao độ tin cậy của hệ thống quan trắc.

Trong các dự án như đập, hồ chứa, quan trắc mái dốc, hầm và công trình địa kỹ thuật, 4999-12L/E có thể được tích hợp như một lớp bảo vệ quan trọng giữa tuyến cảm biến và hệ thống thu thập dữ liệu.
