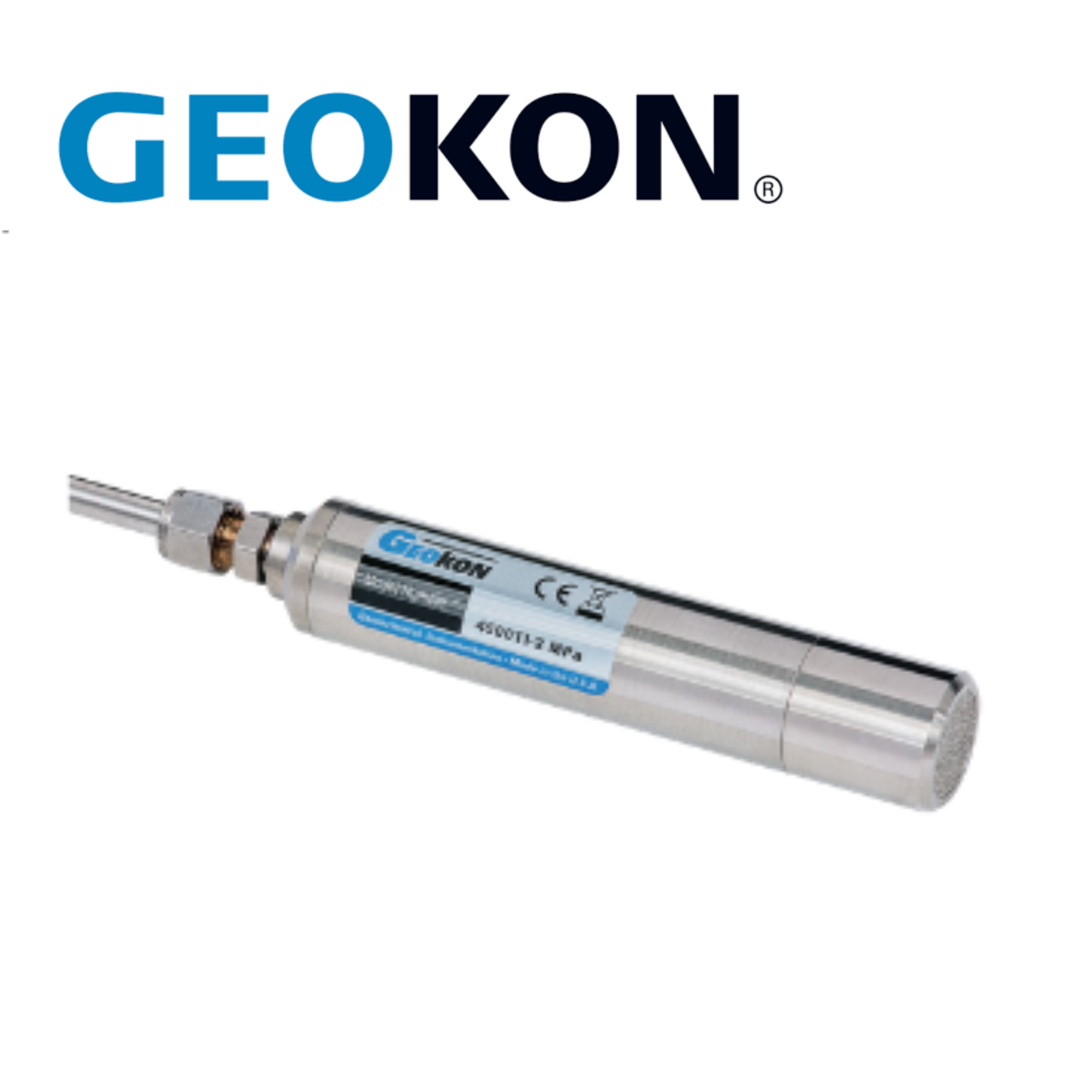

4500S-2MPa GEOKON – Cảm biến đo áp lực nước lỗ rỗng cho quan trắc công trình

1. Giới thiệu sản phẩm

GEOKON 4500S-2MPa là cảm biến áp suất dây rung Vibrating Wire Piezometer thuộc dòng 4500, được sử dụng để đo áp lực nước lỗ rỗng và áp suất chất lỏng trong các hệ thống quan trắc địa kỹ thuật. Phiên bản 2 MPa thuộc dải đo tiêu chuẩn của Model 4500S, phù hợp với các vị trí quan trắc có mức áp suất cần theo dõi tương ứng.

Cảm biến được thiết kế cho các hệ thống cần theo dõi dài hạn, trong đó dữ liệu áp lực nước lỗ rỗng có vai trò quan trọng trong đánh giá trạng thái nền đất, kết cấu và độ ổn định của công trình.

2. Thông số kỹ thuật

Các thông số trên được đối chiếu theo tài liệu kỹ thuật chính thức của GEOKON.

3. Ứng dụng trong dự án quan trắc

Trong các dự án địa kỹ thuật, áp lực nước lỗ rỗng là một thông số quan trọng để đánh giá sự thay đổi của điều kiện thủy địa chất và trạng thái ứng suất trong đất. GEOKON 4500S-2MPa có thể được bố trí tại các điểm quan trắc để ghi nhận sự thay đổi áp suất theo thời gian.

Quan trắc đập và hồ chứa

Cảm biến có thể được lắp đặt trong thân đập, nền đập hoặc các khu vực cần kiểm soát áp lực nước. Dữ liệu thu được hỗ trợ đánh giá sự thay đổi của áp lực nước trong quá trình tích nước, vận hành và theo dõi dài hạn.

Quan trắc nền móng

Trong các dự án xây dựng trên nền đất có điều kiện địa chất phức tạp, cảm biến giúp theo dõi biến động áp lực nước lỗ rỗng trong nền. Đây là dữ liệu có thể được sử dụng kết hợp với các thông số lún, chuyển vị và biến dạng để đánh giá trạng thái nền móng.

Công trình hầm và công trình ngầm

Tại các dự án hầm, áp lực nước trong khối đất hoặc đá xung quanh công trình có thể thay đổi theo điều kiện thi công và thủy văn. Việc bố trí piezometer tại các vị trí phù hợp giúp xây dựng dữ liệu phục vụ đánh giá điều kiện địa kỹ thuật.

Quan trắc khu vực khai khoáng

Trong khai khoáng, việc theo dõi áp lực nước trong đất, bãi thải hoặc khu vực chứa vật liệu là một phần của hệ thống quan trắc địa kỹ thuật. Với dải đo 2 MPa, 4500S-2MPa có thể được xem xét cho những vị trí có yêu cầu đo nằm trong phạm vi của cảm biến.

4. Vai trò trong hệ thống quan trắc

4500S-2MPa sử dụng nguyên lý Vibrating Wire: áp suất tác động lên màng cảm biến làm thay đổi trạng thái của phần tử dây rung, từ đó tạo ra sự thay đổi về tần số cộng hưởng. Tín hiệu này được thiết bị đọc hoặc data logger thu nhận và chuyển đổi thành giá trị áp suất.

Trong một hệ thống hoàn chỉnh, cảm biến có thể kết hợp với Vibrating Wire Readout, Multiplexer hoặc Data Logger để thực hiện đo thủ công hoặc thu thập dữ liệu tự động. GEOKON cung cấp các giải pháp đọc và thu thập dữ liệu tương thích với dòng cảm biến này.

5. Ý nghĩa đối với đánh giá an toàn công trình

Giá trị của 4500S-2MPa trong một dự án không chỉ nằm ở từng phép đo riêng lẻ mà ở chuỗi dữ liệu quan trắc theo thời gian.

Khi được kết hợp với các thiết bị như cảm biến chuyển vị, strain gauge, load cell hoặc cảm biến nghiêng, dữ liệu áp lực nước lỗ rỗng có thể giúp kỹ sư phân tích mối quan hệ giữa điều kiện thủy địa chất và phản ứng của công trình.

Đặc biệt đối với đập, nền móng, công trình ngầm và các khu vực có điều kiện địa chất phức tạp, việc theo dõi xu hướng thay đổi của áp lực nước là một thành phần quan trọng trong chương trình quan trắc.

6. Kết luận

GEOKON 4500S-2MPa là cảm biến Vibrating Wire Piezometer dải đo 2 MPa, được sử dụng để đo áp lực nước lỗ rỗng và áp suất trong các hệ thống quan trắc địa kỹ thuật. Với thiết kế nhỏ gọn, độ phân giải 0,025% F.S. và độ chính xác ±0,1% F.S., model này phù hợp để triển khai tại nhiều vị trí đo trong các dự án quan trắc dài hạn.

Thiết bị có thể được ứng dụng trong đập, hồ chứa, nền móng, hầm, công trình ngầm, khu vực khai khoáng và các dự án địa kỹ thuật, đóng vai trò cung cấp dữ liệu áp lực phục vụ đánh giá diễn biến của nền đất và công trình.
