ET318B.3/2N (50122565) Leuze Vietnam

1. Giới thiệu sản phẩm

ET318B.3/2N (50122565) là cảm biến quang điện phản xạ khuếch tán thuộc Series 318B, được thiết kế cho các hệ thống tự động hóa công nghiệp và ứng dụng phát hiện vật thể trên dây chuyền sản xuất.

Thiết bị hoạt động theo nguyên lý phản xạ khuếch tán (diffuse reflection), sử dụng LED đỏ 620 nm để phát hiện vật thể trực tiếp mà không cần gương phản xạ hoặc bộ thu riêng. Model có tầm hoạt động đảm bảo lên đến 0,7 m đối với vật trắng 90%, phù hợp với nhiều ứng dụng kiểm tra, đếm và phát hiện sản phẩm trong dây chuyền tự động hóa.

ET318B.3/2N được trang bị 2 ngõ ra NPN, hỗ trợ đồng thời Light switching và Dark switching. Thiết bị sử dụng cáp 4 dây dài 2.000 mm, thân cảm biến dạng trụ M18 × 1 mm, tần số chuyển mạch 500 Hz và cấp bảo vệ IP67.

Thông tin cơ bản:

• Hãng sản xuất: Leuze
• Model: ET318B.3/2N
• Part Number: 50122565
• Series: 318B
• Loại: Energetic diffuse sensor
• Nguyên lý: Diffuse reflection principle
• Nguồn sáng: LED đỏ
• Bước sóng: 620 nm
• Tầm hoạt động đảm bảo với vật trắng 90%: 0,001 … 0,7 m
• Tầm hoạt động giới hạn với vật trắng 90%: 0,001 … 1 m
• Số ngõ ra: 2
• Ngõ ra 1: NPN – Light switching
• Ngõ ra 2: NPN – Dark switching
• Tần số chuyển mạch: 500 Hz
• Thời gian đáp ứng: 1 ms
• Kết nối: Cáp 4 dây
• Chiều dài cáp: 2.000 mm
• Ren thân cảm biến: M18 × 1 mm
• Cấp bảo vệ: IP67

2. Đặc điểm nổi bật

2.1. Phát hiện vật thể bằng phản xạ khuếch tán

ET318B.3/2N sử dụng nguyên lý diffuse reflection, trong đó bộ phát và bộ thu được tích hợp trong cùng một cảm biến.

Thiết bị phát ánh sáng về phía vật thể. Khi ánh sáng phản xạ từ bề mặt vật thể quay trở lại bộ thu, cảm biến sẽ xử lý tín hiệu và xác định sự hiện diện của vật thể.

Ưu điểm của cấu hình này là không cần lắp thêm reflector hoặc bộ thu đối diện, giúp đơn giản hóa việc thiết kế và lắp đặt hệ thống.

2.2. Tầm phát hiện lên đến 0,7 m

Theo dữ liệu chính thức của Leuze, phạm vi hoạt động đảm bảo thay đổi tùy theo độ phản xạ của vật thể:

• Vật trắng 90%: 0,001 … 0,7 m
• Vật xám 50%: 0,001 … 0,59 m
• Vật xám 18%: 0,003 … 0,39 m
• Vật đen 6%: 0,005 … 0,28 m

Tầm hoạt động giới hạn đối với vật trắng 90% có thể đạt 1 m.

Điều này cho phép model đáp ứng nhiều ứng dụng phát hiện sản phẩm có kích thước và màu sắc khác nhau.

2.3. LED đỏ 620 nm

ET318B.3/2N sử dụng LED đỏ với bước sóng 620 nm.

Tín hiệu phát có dạng pulsed, trong khi nhóm LED được Leuze xác định là Exempt Group theo EN 62471.

Nguồn sáng LED đỏ phù hợp cho các ứng dụng phát hiện vật thể thông thường trong dây chuyền tự động hóa.

2.4. Hai ngõ ra NPN

Một đặc điểm quan trọng của model là thiết bị có 2 ngõ ra chuyển mạch NPN:

• Output 1: NPN – Light switching
• Output 2: NPN – Dark switching

Việc tích hợp hai chế độ giúp người dùng lựa chọn tín hiệu phù hợp với logic điều khiển của hệ thống.

Khi thay thế cảm biến, cần kiểm tra kỹ loại ngõ ra NPN để đảm bảo tương thích với PLC hoặc module I/O.

2.5. Tốc độ chuyển mạch 500 Hz

ET318B.3/2N có:

• Tần số chuyển mạch: 500 Hz
• Thời gian đáp ứng: 1 ms
• Thời gian sẵn sàng: 300 ms

Các thông số này cho phép cảm biến đáp ứng tốt với những ứng dụng phát hiện vật thể liên tục trên băng tải và dây chuyền sản xuất.

3. Thông số kỹ thuật

Các thông số trên được đối chiếu với dữ liệu sản phẩm chính thức của Leuze cho ET318B.3/2N – 50122565.

4. Thiết kế và kết nối

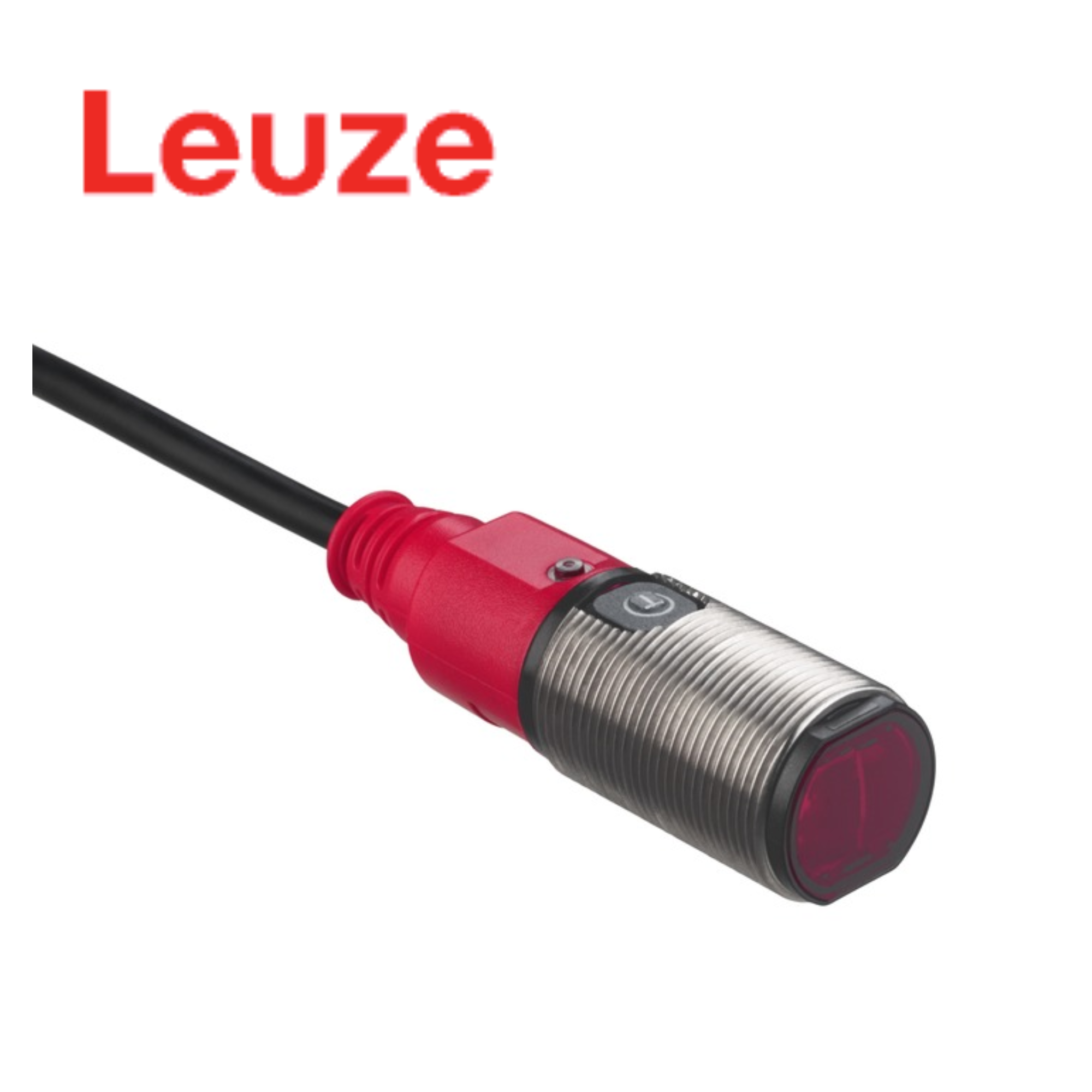

ET318B.3/2N có thiết kế dạng trụ với đường kính 18 mm, chiều dài khoảng 46 mm và ren lắp đặt M18 × 1 mm.

Vỏ cảm biến được làm từ nhựa ABS, kết hợp nắp quang bằng nhựa. Thiết kế dạng trụ M18 giúp cảm biến dễ dàng lắp đặt vào các máy móc và hệ thống tự động hóa sử dụng vị trí gá tiêu chuẩn.

Model này sử dụng:

• Cáp dài 2.000 mm.
• Cáp 4 dây.
• Tiết diện dây 0,2 mm².
• Vỏ cáp PUR.
• Đầu ra tín hiệu và nguồn cấp được tích hợp trên cùng cáp.

Trên thân cảm biến có 1 LED hiển thị trạng thái và Teach button phục vụ thao tác cài đặt.

5. Nguyên lý hoạt động

ET318B.3/2N hoạt động theo nguyên lý phản xạ khuếch tán.

Quá trình phát hiện có thể mô tả:

LED đỏ phát ánh sáng → ánh sáng chiếu tới vật thể → bề mặt vật thể phản xạ ánh sáng → bộ thu tích hợp tiếp nhận tín hiệu → cảm biến xử lý tín hiệu → ngõ ra NPN thay đổi trạng thái.

Do bộ phát và bộ thu được tích hợp trong cùng thân cảm biến, hệ thống không cần sử dụng reflector riêng.

Người dùng có thể lựa chọn chế độ:

• Light switching.
• Dark switching.

tùy theo yêu cầu của hệ thống điều khiển.

6. Ứng dụng thực tế

ET318B.3/2N phù hợp với các ứng dụng phát hiện vật thể trong tự động hóa công nghiệp.

Một số ứng dụng tiêu biểu:

• Phát hiện sản phẩm trên băng tải.
• Đếm sản phẩm.
• Kiểm tra sự hiện diện của sản phẩm.
• Kiểm tra vị trí sản phẩm.
• Phát hiện thùng carton.
• Phát hiện hộp và bao bì.
• Phát hiện chi tiết máy.
• Máy đóng gói.
• Máy lắp ráp.
• Dây chuyền sản xuất.
• Hệ thống vận chuyển vật liệu.
• Dây chuyền logistics.
• Máy phân loại sản phẩm.
• Hệ thống kiểm tra tự động.

Với thiết kế M18 và tầm hoạt động đến 0,7 m đối với vật trắng 90%, model phù hợp với nhiều hệ thống máy công nghiệp có khoảng cách phát hiện trung bình.

7. Ưu điểm khi sử dụng

Một số ưu điểm nổi bật của ET318B.3/2N:

• Thuộc Series 318B của Leuze.
• Nguyên lý diffuse reflection.
• Không cần reflector riêng.
• LED đỏ 620 nm.
• Tầm hoạt động đảm bảo lên đến 0,7 m với vật trắng 90%.
• Tầm hoạt động giới hạn lên đến 1 m với vật trắng 90%.
• Hai ngõ ra NPN.
• Hỗ trợ Light switching và Dark switching.
• Tần số chuyển mạch 500 Hz.
• Thời gian đáp ứng 1 ms.
• Cáp dài 2 m.
• Thiết kế dạng trụ M18.
• Ren M18 × 1 mm.
• Có Teach button.
• Cấp bảo vệ IP67.
• Dải nhiệt độ hoạt động -40 … +60 °C.
• Thiết kế phù hợp cho các hệ thống tự động hóa công nghiệp.

8. Lưu ý khi lựa chọn và thay thế

Khi mua hoặc thay thế cần xác nhận chính xác:

ET318B.3/2N – 50122565 – Leuze – Series 318B

Đặc biệt cần kiểm tra:

• Model và Part Number.
• Nguyên lý diffuse reflection.
• Khoảng cách phát hiện.
• Đặc tính phản xạ của vật thể.
• Ngõ ra NPN.
• Chế độ Light/Dark switching.
• Điện áp nguồn 10 … 30 VDC.
• Chiều dài cáp 2.000 mm.
• Ren lắp đặt M18 × 1 mm.
• Cấp bảo vệ yêu cầu.
• Điều kiện nhiệt độ môi trường.

Cần phân biệt ET318B.3/2N – 50122565 với ET318B.3/2N-M12 – 50122564. Hai model cùng thuộc Series 318B và có các thông số quang học, điện học tương tự, nhưng model -M12 sử dụng đầu nối M12 male 4-pin A-coded, trong khi ET318B.3/2N sử dụng cáp dài 2 m.

Ngoài ra, Leuze cũng xác nhận ET318B.3/2N là model thay thế cho RT318KN-400 trong một số danh mục sản phẩm tại Việt Nam.

Khi đặt hàng nên cung cấp đầy đủ ET318B.3/2N hoặc Part Number 50122565 để tránh nhầm với phiên bản M12.

9. Thông tin về hãng Leuze

Leuze là nhà sản xuất các giải pháp cảm biến và công nghệ an toàn dành cho tự động hóa công nghiệp. Danh mục sản phẩm của hãng bao gồm cảm biến quang điện, cảm biến đo khoảng cách, cảm biến siêu âm, cảm biến an toàn và nhiều giải pháp phục vụ máy móc, logistics và dây chuyền sản xuất.

Thông tin chính thức về sản phẩm có thể tham khảo tại:

Leuze – Website chính thức

Trang sản phẩm chính thức của Leuze xác nhận ET318B.3/2N có Part Number 50122565, thuộc Series 318B và sử dụng nguyên lý phản xạ khuếch tán.
