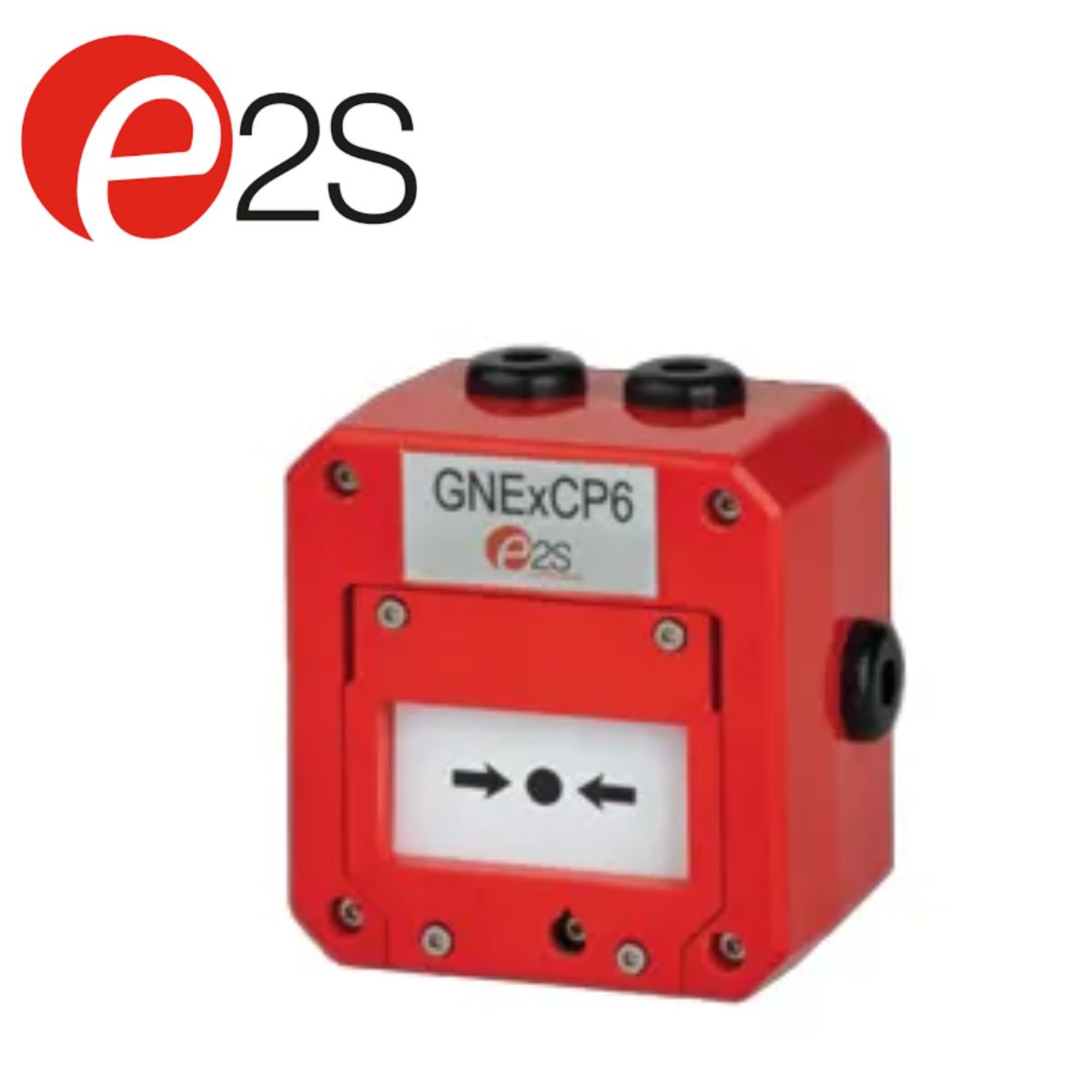

GNExCP6BPBSSLBS2A1RL24S E2S Vietnam

1. Giới thiệu sản phẩm

GNExCP6BPBSSLBS2A1RL24S E2S Vietnam là nút nhấn báo động thủ công dạng Push Button chống cháy nổ (Push Button Manual Call Point) thuộc dòng GNExCP6B-PB của E2S Warning Signals.

Thiết bị được thiết kế để kích hoạt thủ công các hệ thống Fire Alarm, Fire & Gas và Emergency Alarm trong môi trường có nguy cơ xuất hiện khí, hơi hoặc bụi dễ cháy. Dòng GNExCP6B-PB được chứng nhận cho Zone 1, Zone 2, Zone 21 và Zone 22, đồng thời hỗ trợ các module điện trở/diode để giám sát đường dây.

Cấu hình GNExCP6BPBSSLBS2A1RL24S sử dụng SPCO/SPDT, terminal tiêu chuẩn, lift flap, stopping plug bằng inox, phiên bản chứng nhận IECEx/ATEX/EAC/INMETRO/PESO và LED indicator, nguồn hệ thống 24 VDC. Mã cuối S thể hiện module Series được cấu hình theo giá trị điện trở cụ thể; giá trị điện trở cần được xác nhận theo yêu cầu mạch giám sát thực tế.

2. Ưu điểm nổi bật

• Thiết kế Push Button Manual Call Point.
• Dùng cho hệ thống báo động thủ công trong khu vực nguy hiểm.
• Kiểu bảo vệ Ex db eb mb.
• Phù hợp Zone 1, Zone 2, Zone 21 và Zone 22.
• Công tắc SPCO/SPDT.
• Tích hợp LED indicator.
• Hỗ trợ Series/EOL monitoring devices.
• Nguồn hệ thống 24 VDC.
• Có Lift Flap bảo vệ nút nhấn.
• Terminal tiêu chuẩn 6 × 4 mm².
• Stopping plug bằng Stainless Steel.
• Vỏ GRP – Glass Reinforced Polyester, ổn định UV.
• Cấp bảo vệ IP66.
• Nhiệt độ môi trường của phiên bản GNExCP6B-PB: -40 đến +50°C.
• Có cả đầu nối tiếp địa bên trong và bên ngoài.
• Hỗ trợ chứng nhận IECEx, ATEX, EAC, INMETRO và PESO tùy cấu hình.
• Đạt yêu cầu SIL 2 theo IEC 61508 (2010).

3. Thông số kỹ thuật

Theo tài liệu chính thức của E2S, GNExCP6B-PB là phiên bản Type B có các thiết bị EOL/Series và được chứng nhận II 2G Ex db eb mb IIC T4 Gb và II 2D Ex tb IIIC T80°C Db IP66, với nhiệt độ môi trường -40°C đến +50°C.

Điện áp hệ thống của phiên bản B có thể lựa chọn 48, 24, 12 hoặc 6 VDC. Với cấu hình đang xét, L24 tương ứng hệ thống 24 VDC. E2S cũng cho phép lựa chọn resistor, diode hoặc Zener diode cho các module EOL/Series.

Phân tích mã sản phẩm

Mã GNExCP6BPBSSLBS2A1RL24S có thể được hiểu theo cấu trúc:

• GNExCP6B: dòng Manual Call Point Type B.
• PB: Push Button.
• S: công tắc SPCO/SPDT.
• S: Standard terminals, 6 × 4 mm².
• L: Lift Flap.
• B: 2 × 1/2″ NPT hoặc cấu hình cable entry tương ứng theo bảng mã; cần đối chiếu PO/datasheet khi đặt hàng.
• S: Stainless Steel stopping plug.
• 2: Stainless Steel Duty Label.
• A1: Product version IECEx/ATEX/EAC/INMETRO/PESO, cấu hình tiêu chuẩn.
• R: vỏ màu đỏ.
• L: LED indicator.
• 24: System voltage 24 VDC.
• S: Series module; giá trị điện trở/diode cụ thể cần xác nhận.

E2S công bố hệ thống mã của dòng GNExCP6B-PB cho phép lựa chọn công tắc SPCO hoặc DPCO, terminal, lift flap, cable entry, stopping plug, duty label, màu vỏ, LED, điện áp và module EOL/Series.

Lưu ý: phần Series module “S” không tự xác định một giá trị điện trở cụ thể. Khi đặt hàng nên cung cấp đầy đủ yêu cầu mạch giám sát hoặc giá trị điện trở cần dùng để hãng xác nhận chính xác cấu hình.

4. Ứng dụng trong hệ thống công nghiệp

GNExCP6BPBSSLBS2A1RL24S được sử dụng như một điểm kích hoạt báo động thủ công trong các hệ thống an toàn và cảnh báo công nghiệp.

Một số ứng dụng tiêu biểu:

• Fire Alarm System.
• Fire & Gas System.
• Emergency Alarm.
• Emergency Shutdown – ESD.
• Gas Detection System.
• Nhà máy dầu khí.
• Giàn khoan và công trình Offshore.
• Nhà máy hóa chất.
• Nhà máy điện.
• Kho chứa nhiên liệu.
• Trạm xử lý khí.
• Khu vực sản xuất công nghiệp.
• Khu vực Hazardous Area.
• Zone 1 và Zone 2.
• Zone 21 và Zone 22.

Người vận hành có thể tác động trực tiếp lên nút nhấn để gửi tín hiệu đến hệ thống điều khiển khi phát hiện tình huống bất thường. LED indicator hỗ trợ hiển thị trạng thái, trong khi module Series/EOL giúp hệ thống giám sát tình trạng đường dây và phát hiện lỗi kết nối.

Vỏ GRP chống tia UV kết hợp cấp bảo vệ IP66 giúp thiết bị phù hợp với cả các vị trí lắp đặt trong nhà và ngoài trời. Thiết bị cũng được thiết kế cho môi trường có khả năng xuất hiện khí, hơi hoặc bụi dễ cháy.

5. Lựa chọn thiết bị E2S chính hãng tại Việt Nam

GNExCP6BPBSSLBS2A1RL24S E2S Vietnam là lựa chọn phù hợp cho các hệ thống cần nút nhấn báo động thủ công Push Button chống cháy nổ, nguồn 24 VDC, có LED và module giám sát đường dây.

Thiết bị nổi bật với thiết kế Ex db eb mb, IP66, vỏ GRP, SPCO/SPDT, LED indicator, Lift Flap và khả năng sử dụng trong Zone 1, 2, 21 và 22. Dòng GNExCP6B-PB cũng được E2S công bố các chứng nhận ATEX, IECEx, EAC, INMETRO và PESO tùy cấu hình.

Khi yêu cầu báo giá, nên cung cấp đầy đủ mã GNExCP6BPBSSLBS2A1RL24S, đặc biệt xác nhận giá trị của Series module để đảm bảo thiết bị tương thích với hệ thống Fire & Gas hoặc Fire Alarm hiện hữu.
