STExCP8-BG-DPLDS3A1RN E2S Vietnam

1. Giới thiệu sản phẩm

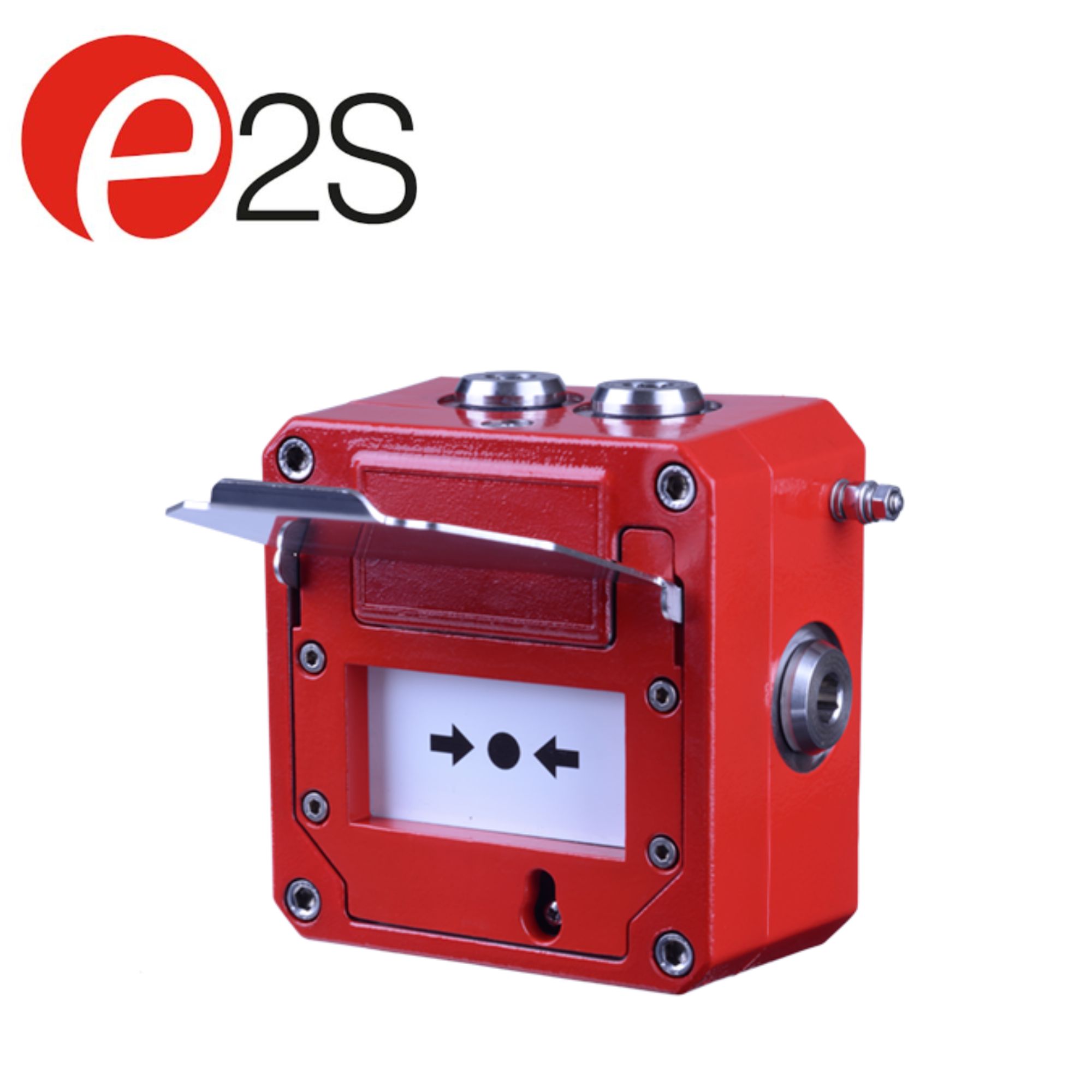

STExCP8-BG-DPLDS3A1RN E2S Vietnam là nút nhấn báo cháy dạng Break Glass Manual Call Point chống cháy nổ thuộc dòng STExCP8-BG của E2S Warning Signals. Thiết bị được sử dụng để kích hoạt thủ công hệ thống báo cháy, báo khí, Emergency Shutdown (ESD) và các hệ thống điều khiển quá trình trong khu vực nguy hiểm.

Dòng STExCP8-BG sử dụng vỏ thép không gỉ 316L, được thiết kế cho môi trường công nghiệp khắc nghiệt và các khu vực có nguy cơ cháy nổ. Thiết bị được chứng nhận cho các khu vực Zone 1, Zone 2, Zone 21 và Zone 22, đồng thời hỗ trợ cấu hình công tắc đơn hoặc kép.

Điểm nổi bật của thiết kế Break Glass là phần tử an toàn có màng bảo vệ, khi kích hoạt sẽ tạo tác động lên cơ cấu chuyển mạch mà không tạo ra các mảnh kính nguy hiểm. Thiết bị cũng có khả năng đáp ứng yêu cầu SIL 2 theo IEC 61508 (2010).

2. Ưu điểm nổi bật

• Thiết kế Break Glass Manual Call Point.
• Dùng cho hệ thống Fire Alarm và Fire & Gas.
• Phù hợp ứng dụng Emergency Shutdown – ESD.
• Vỏ Stainless Steel 316L chắc chắn.
• Thiết kế Flameproof / Explosion Proof.
• Công tắc Dual Switch – DPCO/DPDT.
• Hỗ trợ kết nối với module EOL và Series.
• Có Termination Board chuyên dụng.
• Trang bị Lift Flap bảo vệ khu vực thao tác.
• Không yêu cầu dùng búa để kích hoạt theo thiết kế phần tử Break Glass.
• Cable entry cấu hình 2 × M25 × 1.5 mm.
• Stopping plug bằng Stainless Steel.
• Duty label bằng Stainless Steel + Equipment Tag.
• Phiên bản chứng nhận ATEX, IECEx, DNV, EAC, INMETRO, UKEx tùy cấu hình.
• Cấp bảo vệ lên đến IP66/67/68 theo cấu hình.
• Phù hợp môi trường Hazardous Area.
• Có thể sử dụng tại Zone 1, Zone 2, Zone 21 và Zone 22.
• Dải nhiệt độ làm việc rộng, phù hợp môi trường công nghiệp khắc nghiệt.

3. Thông số kỹ thuật

Theo bảng mã chính thức của E2S, D ở vị trí Switch Type tương ứng DPCO/DPDT, P là Termination Board, L là Lift Flap, D là cable entry 2 × M25 × 1.5 mm, S là Stainless Steel stopping plug và 3 là Duty Label Stainless Steel + Equipment Tag.

Phân tích mã sản phẩm

Mã STExCP8-BG-DPLDS3A1RN có thể được phân tích như sau:

• STExCP8-BG: Break Glass Manual Call Point chống cháy nổ.
• D: Dual Switch – DPCO/DPDT.
• P: Termination Board.
• L: Lift Flap.
• D: 2 × M25 × 1.5 mm cable entries.
• S: Stainless Steel stopping plug.
• 3: Stainless Steel Duty Label + Equipment Tag.
• A1: phiên bản sản phẩm/chứng nhận theo cấu hình.
• R: vỏ màu Red.
• N: không tích hợp LED.

Cấu trúc mã trên phù hợp với bảng Part Codes được E2S công bố cho dòng STExCP8-BG. Đặc biệt, tùy chọn P được sử dụng khi thiết bị cần Termination Board để tích hợp các thiết bị EOL, Series hoặc LED.

4. Ứng dụng trong hệ thống công nghiệp

STExCP8-BG-DPLDS3A1RN được sử dụng tại những vị trí mà người vận hành cần kích hoạt cảnh báo hoặc tín hiệu an toàn bằng thao tác thủ công.

Một số ứng dụng tiêu biểu:

• Fire Alarm System.
• Fire & Gas System.
• Emergency Shutdown – ESD.
• Process Control.
• Hệ thống cảnh báo khí gas.
• Nhà máy dầu khí.
• Giàn khoan và công trình Offshore.
• Nhà máy hóa chất.
• Nhà máy điện.
• Trạm xử lý khí.
• Kho chứa nhiên liệu.
• Khu vực sản xuất có nguy cơ cháy nổ.
• Khu vực Zone 1 và Zone 2.
• Khu vực Zone 21 và Zone 22.

Với vỏ 316L Stainless Steel, thiết bị phù hợp với những môi trường yêu cầu khả năng chống ăn mòn và độ bền cơ học cao. E2S cũng công bố STExCP8-BG dành cho các ứng dụng trong môi trường khắc nghiệt, bao gồm hệ thống Fire & Gas, ESD và Process Control.

Cấu hình Dual Switch DPCO/DPDT cho phép thiết bị cung cấp hai mạch chuyển mạch, phù hợp với các hệ thống cần nhiều tín hiệu đầu ra hoặc yêu cầu giám sát/điều khiển dự phòng. Termination Board giúp việc kết nối các thiết bị EOL và Series thuận tiện hơn.

5. Lựa chọn thiết bị E2S chính hãng tại Việt Nam

STExCP8-BG-DPLDS3A1RN E2S Vietnam là giải pháp phù hợp cho các hệ thống cần nút nhấn báo cháy Break Glass chống cháy nổ, công tắc kép DPCO/DPDT, Termination Board, Lift Flap và vỏ inox 316L.

Thiết bị phù hợp với các hệ thống an toàn trong ngành dầu khí, hóa chất, năng lượng, xử lý khí và các khu vực Hazardous Area. Việc lựa chọn đúng cấu hình mã hàng giúp đảm bảo thiết bị tương thích với hệ thống Fire & Gas, ESD hoặc Process Control đang sử dụng.
