GS 61/6D.2,200-S12 (50112426) Fork Photoelectric Sensor Leuze Vietnam

1. Giới thiệu sản phẩm 🔎

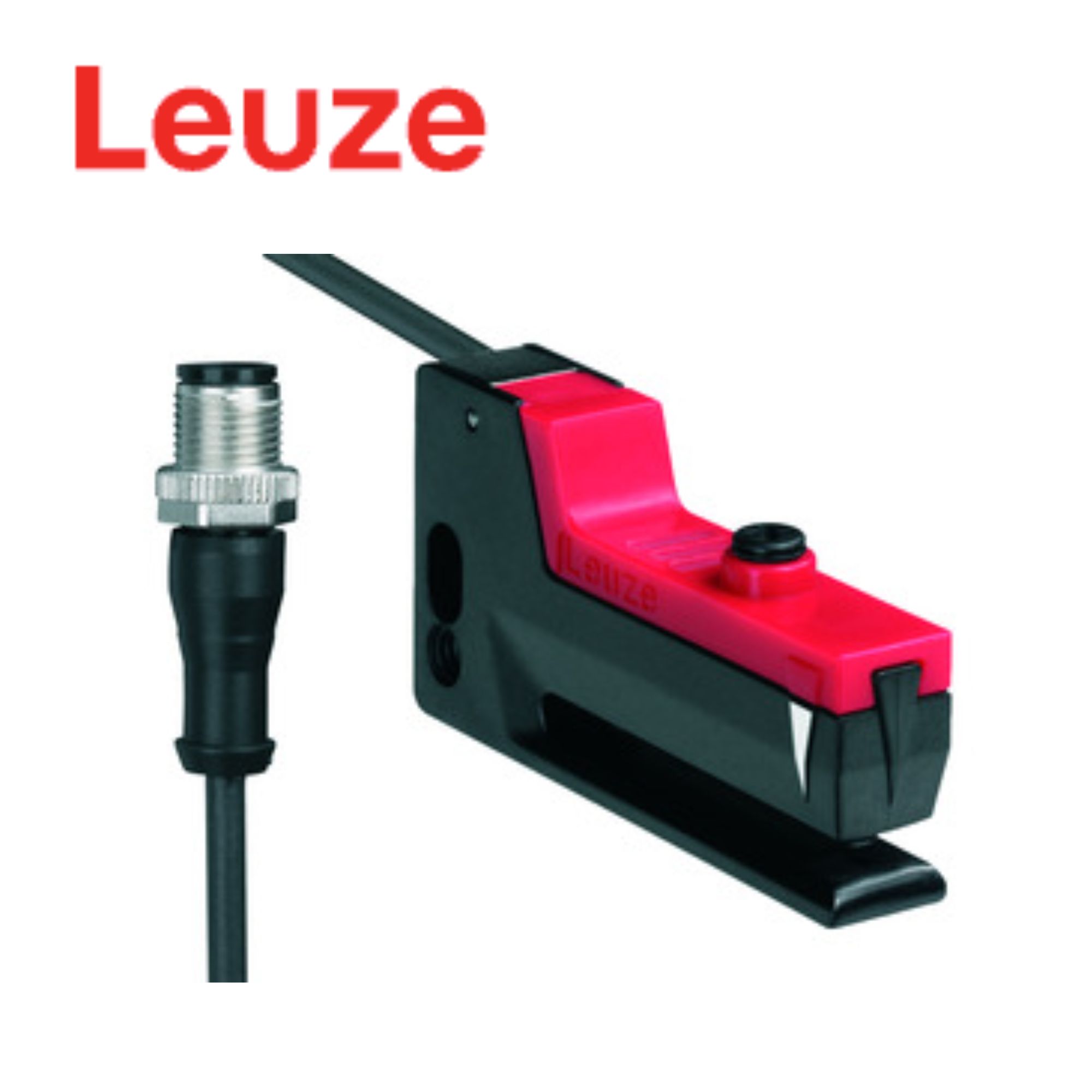

GS 61/6D.2,200-S12 (50112426) Leuze Vietnam là Fork Photoelectric Sensor – cảm biến quang dạng càng, thuộc Series 61 của Leuze.

Thiết bị hoạt động theo nguyên lý quang học – optical principle, trong đó bộ phát và bộ thu được tích hợp sẵn trên hai phía của càng cảm biến. Khi nhãn hoặc vật thể đi qua khe cảm biến, tín hiệu ánh sáng thay đổi và thiết bị xác định sự xuất hiện của nhãn.

Model GS 61/6D.2,200-S12 được thiết kế chuyên dụng cho phát hiện nhãn không trong suốt – detection of non-transparent labels. Cảm biến có thể phát hiện nhãn với chiều rộng tối thiểu 2 mm và khoảng cách giữa hai nhãn tối thiểu 2 mm.

Thiết bị sử dụng LED hồng ngoại 940 nm, có 1 Teach input và 1 ngõ ra digital Push-pull. Tần số chuyển mạch đạt tới 10.000 Hz, thời gian đáp ứng chỉ 0,05 ms, phù hợp với các ứng dụng phát hiện nhãn trên dây chuyền tốc độ cao.

Model sử dụng cáp dài 200 mm kết hợp đầu nối M12 Male 5-pin A-coded, nguồn cấp 10 – 30 VDC, thiết kế dạng càng với khe rộng 3 mm và độ sâu khe 41 mm. Cấp bảo vệ IP65 giúp thiết bị phù hợp với nhiều hệ thống máy móc công nghiệp.

🌐 Website chính thức hãng: Leuze

🌐 Website tư vấn & báo giá: Electric Power – Jon-Jul

2. Nguyên lý hoạt động ⚙️

🔴 Phát hiện nhãn bằng nguyên lý quang học

GS 61/6D.2,200-S12 sử dụng optical principle – nguyên lý quang học.

Bộ phát và bộ thu được bố trí đối diện nhau ở hai phía của càng cảm biến. Khi không có nhãn đi qua, tín hiệu ánh sáng truyền từ bộ phát đến bộ thu ở trạng thái bình thường.

Khi nhãn đi vào khe cảm biến, đường truyền ánh sáng bị che chắn. Cảm biến nhận biết sự thay đổi này và tạo tín hiệu chuyển mạch tương ứng.

Thiết kế này giúp bộ phát và bộ thu được căn chỉnh cố định ngay trong cùng một thân cảm biến, thuận tiện khi lắp đặt và vận hành.

🏷️ Phát hiện nhãn không trong suốt

GS 61/6D.2,200-S12 được Leuze xác định cho Detection of non-transparent labels.

Model có khả năng phát hiện:

• Nhãn không trong suốt.
• Nhãn có chiều rộng từ 2 mm.
• Khoảng cách giữa các nhãn từ 2 mm.

Cấu hình này phù hợp với các hệ thống cấp nhãn, kiểm tra nhãn và máy dán nhãn tự động.

📏 Khe cảm biến 3 mm

Thiết bị có thiết kế dạng càng với:

• Mouth width: 3 mm.
• Mouth depth: 41 mm.

Vật liệu dạng dải hoặc nhãn có thể được đưa trực tiếp qua khe cảm biến để thực hiện quá trình phát hiện.

🔴 LED hồng ngoại 940 nm

Cảm biến sử dụng Infrared LED với bước sóng 940 nm.

Nguồn sáng hồng ngoại được tích hợp trong thiết kế quang học của cảm biến, tạo điều kiện cho quá trình phát hiện nhãn khi vật liệu đi qua khe.

⚡ Ngõ ra Push-pull

GS 61/6D.2,200-S12 có 1 digital switching output với phần tử chuyển mạch dạng Transistor Push-pull.

Ngõ ra cung cấp switching signal on label, có thể đưa trực tiếp về PLC hoặc bộ điều khiển máy để xử lý tín hiệu phát hiện nhãn.

Dòng chuyển mạch tối đa của ngõ ra đạt 100 mA.

🎛️ Teach input

Model được trang bị 1 Teach input.

Điện áp điều khiển Teach được quy định:

• HIGH: ≥ 8 V.
• LOW: ≤ 2 V.

Teach input giúp thiết bị có thể được thiết lập theo điều kiện vật liệu và ứng dụng thực tế.

🚀 Tốc độ đáp ứng cao

Một trong những điểm nổi bật của GS 61/6D.2,200-S12 là tốc độ chuyển mạch lên tới 10.000 Hz và thời gian đáp ứng chỉ 0,05 ms.

Cấu hình này đặc biệt hữu ích trong những hệ thống cần phát hiện các nhãn nhỏ hoặc khoảng cách giữa nhãn rất ngắn khi vật liệu di chuyển liên tục.

3. Thông số kỹ thuật 📋

Thông số được đối chiếu từ trang sản phẩm chính thức của Leuze cho GS 61/6D.2,200-S12 – Part No. 50112426.

4. Ứng dụng trong tự động hóa 🏭

Với thiết kế dạng càng nhỏ gọn, tốc độ đáp ứng cao và khả năng phát hiện nhãn không trong suốt, GS 61/6D.2,200-S12 phù hợp với nhiều hệ thống tự động hóa.

🏷️ Phát hiện nhãn

Đây là ứng dụng chính của thiết bị.

GS 61/6D.2,200-S12 có thể xác định sự xuất hiện của nhãn khi vật liệu di chuyển qua khe cảm biến.

Khả năng phát hiện nhãn có chiều rộng từ 2 mm giúp model phù hợp với những ứng dụng yêu cầu nhận biết các chi tiết nhãn tương đối nhỏ.

🔄 Kiểm tra khoảng cách giữa các nhãn

Cảm biến có thể nhận biết sự chuyển tiếp giữa nhãn và khoảng trống.

Với label gap tối thiểu 2 mm, thiết bị phù hợp cho những cuộn nhãn có khoảng cách tương đối nhỏ giữa các sản phẩm.

⚙️ Máy cấp nhãn

GS 61/6D.2,200-S12 có thể được sử dụng làm tín hiệu phản hồi trong hệ thống cấp nhãn tự động.

Tín hiệu từ cảm biến có thể được đưa về PLC để điều khiển tốc độ hoặc thời điểm cấp nhãn.

📦 Máy đóng gói

Cảm biến có thể xác định vị trí của nhãn hoặc vật liệu dạng dải trước khi thực hiện công đoạn đóng gói.

🏭 Dây chuyền sản xuất tốc độ cao

Với switching frequency 10.000 Hz và response time 0,05 ms, thiết bị phù hợp với các ứng dụng cần phát hiện nhanh khi nhãn di chuyển liên tục.

🤖 Hệ thống tự động hóa

Ngõ ra Push-pull giúp cảm biến có thể tích hợp vào nhiều cấu hình điều khiển khác nhau.

Đầu nối M12 5-pin cũng thuận tiện cho việc kết nối và bảo trì trong hệ thống công nghiệp.

5. Ưu điểm nổi bật ⭐

GS 61/6D.2,200-S12 là cảm biến quang dạng càng thuộc Series 61 của Leuze, được thiết kế chuyên dụng cho các ứng dụng phát hiện nhãn.

🔹 Thuộc Series 61 của Leuze.

🔹 Là Fork Photoelectric Sensor.

🔹 Sử dụng nguyên lý quang học.

🔹 Chuyên phát hiện nhãn không trong suốt.

🔹 Phát hiện nhãn từ 2 mm.

🔹 Khoảng cách giữa nhãn tối thiểu 2 mm.

🔹 Sử dụng Infrared LED 940 nm.

🔹 Nguồn cấp 10 – 30 VDC.

🔹 1 Teach input.

🔹 1 Digital Push-pull output.

🔹 Dòng chuyển mạch tối đa 100 mA.

🔹 Tần số chuyển mạch lên tới 10.000 Hz.

🔹 Thời gian đáp ứng chỉ 0,05 ms.

🔹 Đầu nối M12 Male 5-pin A-coded.

🔹 Cáp kết nối dài 200 mm.

🔹 Khe cảm biến rộng 3 mm.

🔹 Độ sâu khe 41 mm.

🔹 Kích thước nhỏ gọn 11 × 30 × 60 mm.

🔹 Khối lượng chỉ khoảng 70 g.

🔹 Vỏ PC.

🔹 Cấp bảo vệ IP65.

🔹 Dải nhiệt độ hoạt động -20 đến +60°C.

🔹 Có bảo vệ đảo cực và ngắn mạch.

Đặc biệt, sự kết hợp giữa thiết kế fork nhỏ gọn + tốc độ chuyển mạch 10.000 Hz + thời gian đáp ứng 0,05 ms giúp GS 61/6D.2,200-S12 phù hợp với các hệ thống phát hiện nhãn yêu cầu tốc độ cao.

6. Khả năng kết nối và tích hợp 🔌

GS 61/6D.2,200-S12 sử dụng nguồn cấp 10 – 30 VDC, kết hợp cáp dài 200 mm và đầu nối M12 Male 5-pin A-coded.

Cấu hình cơ bản:

• Model: GS 61/6D.2,200-S12
• Part Number: 50112426
• Series: 61
• Nguyên lý: Optical
• Nguồn sáng: Infrared LED
• Bước sóng: 940 nm
• Nguồn cấp: 10 – 30 VDC
• Teach input: 1
• Digital output: 1
• Output type: Push-pull
• Switching frequency: 10.000 Hz
• Response time: 0,05 ms
• Cable: 200 mm
• Connector: M12 Male
• Pins: 5-pin
• Encoding: A-coded
• Protection: IP65

Cấu hình này cho phép thiết bị dễ dàng tích hợp vào PLC, bộ điều khiển máy và các hệ thống tự động hóa sử dụng cảm biến phát hiện nhãn.

7. Lưu ý khi lựa chọn và thay thế 🔍

Khi tìm mua GS 61/6D.2,200-S12, nên cung cấp đầy đủ Model + Part Number để tránh nhầm với các phiên bản khác trong Series 61.

Thông tin cần đối chiếu:

• Model: GS 61/6D.2,200-S12
• Part Number: 50112426
• Hãng: Leuze
• Series: 61
• Loại: Fork Photoelectric Sensor
• Ứng dụng: Detection of non-transparent labels
• Label width: ≥ 2 mm
• Label gap: ≥ 2 mm
• Nguồn sáng: Infrared LED
• Bước sóng: 940 nm
• Nguồn cấp: 10 – 30 VDC
• Ngõ ra: Push-pull
• Tần số chuyển mạch: 10.000 Hz
• Response time: 0,05 ms
• Đầu nối: M12 Male 5-pin
• Khe: 3 mm
• Cấp bảo vệ: IP65

Đặc biệt, cần kiểm tra chiều rộng khe 3 mm, chiều sâu khe 41 mm và kiểu kết nối trước khi thay thế bằng một model fork sensor khác để đảm bảo tương thích cơ khí và điện.
