GSU 14D/66.3-S12 (50126781) Ultrasonic Fork Sensor Leuze Vietnam

1. Giới thiệu sản phẩm 🔎

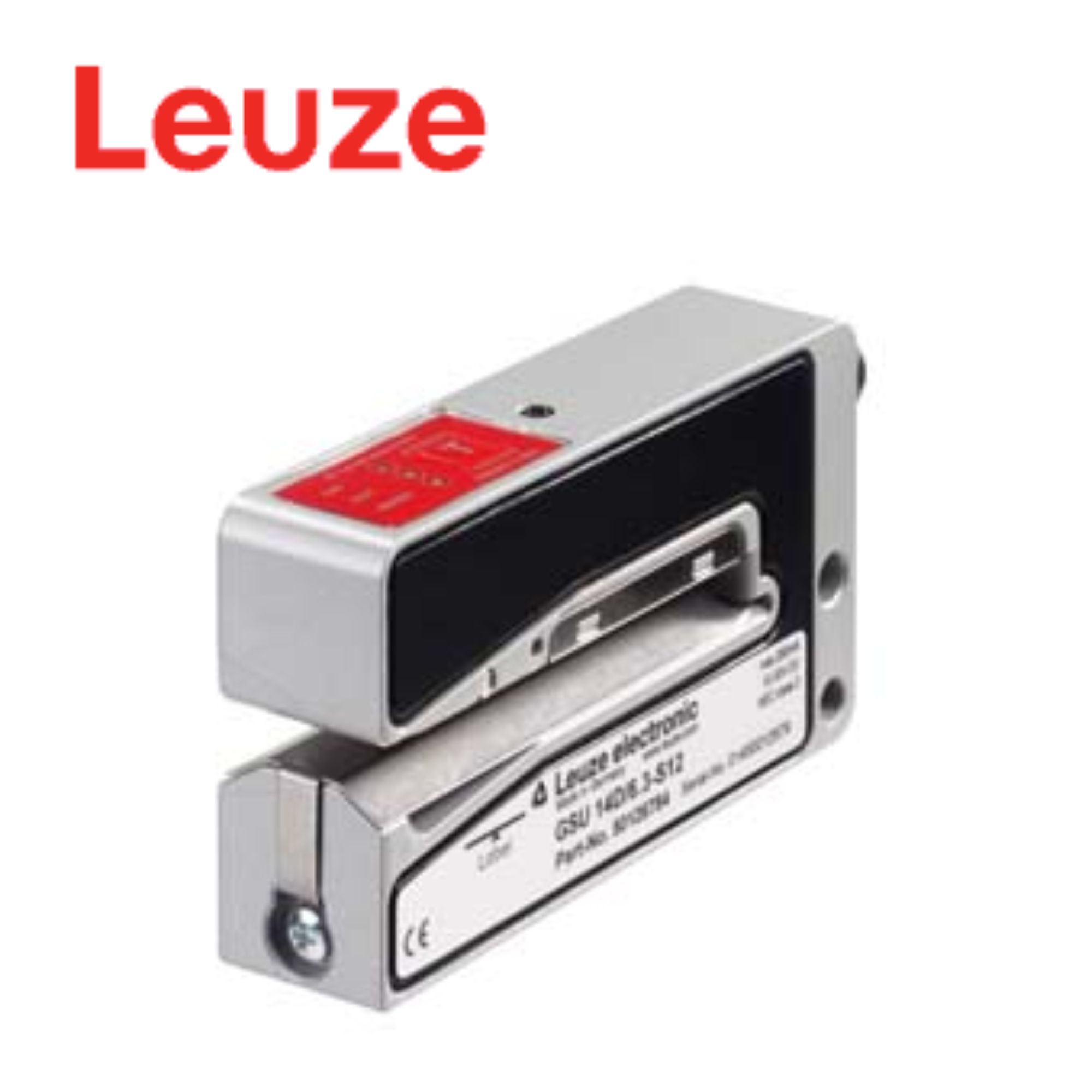

GSU 14D/66.3-S12 (50126781) Leuze Vietnam là Ultrasonic Fork Sensor – cảm biến siêu âm dạng càng, thuộc Series 14 của Leuze.

Thiết bị hoạt động theo ultrasonic principle – nguyên lý siêu âm, trong đó cảm biến sử dụng sóng siêu âm để phát hiện sự thay đổi của vật liệu khi nhãn đi qua khe cảm biến.

Khác với cảm biến quang học thông thường, GSU 14D/66.3-S12 không phụ thuộc trực tiếp vào màu sắc hay độ phản xạ ánh sáng của nhãn. Điều này giúp thiết bị phù hợp với cả nhãn trong suốt và nhãn không trong suốt. Leuze xác định model cho ứng dụng phát hiện nhãn, với chiều rộng nhãn tối thiểu 10 mm và khoảng cách giữa các nhãn tối thiểu 2 mm.

Model có khe cảm biến rộng 4 mm, độ sâu khe khoảng 68,5 mm, nguồn cấp 12 – 30 VDC, 1 ngõ vào Teach và 2 ngõ ra digital Push-pull.

Đặc biệt, thời gian đáp ứng chỉ khoảng 0,2 ms, giúp GSU 14D/66.3-S12 phù hợp với các dây chuyền cấp nhãn hoặc cuộn nhãn hoạt động ở tốc độ cao. Theo tài liệu kỹ thuật Series 14D, tốc độ băng tải có thể đạt tới 4 m/s trong điều kiện phù hợp.

⚠️ Lưu ý: Leuze hiện ghi nhận GSU 14D/66.3-S12 – 50126781 là sản phẩm chỉ còn cung cấp dưới dạng phụ tùng. Model kế nhiệm được Leuze chỉ định là GSU14E/LGT.3-M12 – Part No. 50142875. Khi thay thế cần đối chiếu lại cấu hình và kích thước thực tế.

🌐 Website chính thức hãng: Leuze

🌐 Website tư vấn & báo giá: Electric Power – Jon-Jul

2. Nguyên lý hoạt động ⚙️

🔊 Phát hiện bằng sóng siêu âm

GSU 14D/66.3-S12 sử dụng ultrasonic principle – nguyên lý siêu âm để phát hiện nhãn.

Nhãn được đưa qua khe của cảm biến. Khi phần có nhãn và phần khoảng trống giữa các nhãn lần lượt đi qua vùng cảm biến, đặc tính truyền sóng siêu âm thay đổi.

Cảm biến phân tích sự thay đổi này để xác định vị trí nhãn và khoảng cách giữa các nhãn.

🏷️ Phát hiện nhãn trong suốt

Một ưu điểm quan trọng của công nghệ siêu âm là khả năng phát hiện nhãn mà không phụ thuộc hoàn toàn vào màu sắc hoặc đặc tính phản xạ ánh sáng.

GSU 14D/66.3-S12 được Leuze xác định cho cả:

• Transparent labels – nhãn trong suốt
• Non-transparent labels – nhãn không trong suốt

Thiết bị có thể làm việc với môi trường gồm cả vật liệu transparent và not transparent.

📏 Khe cảm biến 4 mm

Model có mouth width – chiều rộng khe 4 mm và mouth depth khoảng 68,5 mm.

Thiết kế dạng càng cho phép vật liệu dạng dải, cuộn nhãn hoặc web label được đưa trực tiếp qua khe cảm biến.

📦 Phù hợp với nhiều dạng nhãn

Tài liệu kỹ thuật của Leuze cho biết Series GSU 14D được thiết kế cho ứng dụng phổ thông và có khe mở tương đối lớn, nhờ đó có thể sử dụng với booklets hoặc fan-fold flyers trong những cấu hình phù hợp.

⚡ Hai ngõ ra Push-pull

GSU 14D/66.3-S12 được trang bị 2 digital switching outputs.

Hai ngõ ra sử dụng transistor Push-pull:

• Output 1: Switching signal in label gap.
• Output 2: Switching signal on label.

Cách cấu hình này cho phép hệ thống điều khiển nhận tín hiệu liên quan đến cả khoảng trống giữa nhãn và vị trí nhãn.

🎛️ Teach input

Cảm biến có 1 Teach input và nút Teach trên thiết bị.

Teach input sử dụng tín hiệu DC, với mức:

• LOW: ≤ 2 V
• HIGH: ≥ 8 V

Điện trở đầu vào khoảng 15 kΩ.

🚀 Thời gian đáp ứng nhanh

GSU 14D/66.3-S12 có response time khoảng 0,2 ms.

Thời gian đáp ứng nhanh giúp cảm biến phù hợp với các ứng dụng cần nhận biết vị trí nhãn liên tục trên dây chuyền tốc độ cao.

🔄 Tốc độ băng tải cao

Theo tài liệu kỹ thuật GSU 14D, tốc độ băng tải có thể đạt tới 4 m/s, trong khi tốc độ tối đa khi thực hiện teach-in là khoảng 0,83 m/s (50 m/min).

3. Thông số kỹ thuật 📋

Thông số được đối chiếu từ trang sản phẩm chính thức của Leuze và tài liệu kỹ thuật GSU 14D.

4. Ứng dụng trong tự động hóa 🏭

Với thiết kế dạng càng siêu âm, khe rộng 4 mm và khả năng phát hiện cả nhãn trong suốt lẫn không trong suốt, GSU 14D/66.3-S12 phù hợp với nhiều hệ thống xử lý nhãn.

🏷️ Phát hiện nhãn trên cuộn

Đây là ứng dụng chính của thiết bị.

Cuộn nhãn được đưa qua khe cảm biến. GSU 14D có thể xác định sự khác biệt giữa phần nhãn và khoảng trống giữa các nhãn.

🔍 Phát hiện nhãn trong suốt

Đây là ưu điểm đáng chú ý so với nhiều giải pháp cảm biến quang học.

Cảm biến siêu âm có thể phát hiện nhãn trong suốt dựa trên đặc tính truyền sóng thay vì dựa hoàn toàn vào màu sắc hoặc độ phản xạ ánh sáng.

📦 Kiểm tra nhãn không trong suốt

Model cũng có thể sử dụng với các loại nhãn thông thường không trong suốt, giúp một thiết bị có thể đáp ứng nhiều loại vật liệu nhãn.

🔄 Điều khiển cấp nhãn

Tín hiệu từ ngõ ra Push-pull có thể được đưa về PLC hoặc bộ điều khiển để điều khiển cơ cấu cấp nhãn.

📍 Xác định khoảng cách giữa các nhãn

Output được thiết kế để cung cấp tín hiệu liên quan đến label gap, giúp hệ thống nhận biết chính xác thời điểm chuyển tiếp giữa nhãn và khoảng trống.

📚 Phát hiện booklet và fan-fold

Thiết kế khe lớn của Series GSU 14D cũng cho phép sử dụng trong các ứng dụng với booklets hoặc fan-fold flyers khi kích thước vật liệu phù hợp.

⚙️ Máy dán nhãn tự động

GSU 14D/66.3-S12 có thể được tích hợp trong:

• Máy dán nhãn chai.
• Máy dán nhãn hộp.
• Máy đóng gói.
• Máy cấp nhãn.
• Dây chuyền đóng gói tự động.
• Hệ thống xử lý cuộn label.

5. Ưu điểm nổi bật ⭐

GSU 14D/66.3-S12 là cảm biến siêu âm dạng càng của Leuze, nổi bật với khả năng phát hiện nhiều loại nhãn khác nhau.

🔹 Thuộc Series 14 của Leuze.

🔹 Là Ultrasonic Fork Sensor.

🔹 Sử dụng nguyên lý siêu âm.

🔹 Phát hiện được nhãn trong suốt.

🔹 Phát hiện được nhãn không trong suốt.

🔹 Chiều rộng khe 4 mm.

🔹 Chiều sâu khe khoảng 68,5 mm.

🔹 Phát hiện nhãn có chiều rộng từ 10 mm.

🔹 Khoảng cách nhãn tối thiểu 2 mm.

🔹 1 Teach input.

🔹 2 Digital Push-pull outputs.

🔹 Có tín hiệu riêng cho label gap và label.

🔹 Thời gian đáp ứng chỉ 0,2 ms.

🔹 Nguồn cấp 12 – 30 VDC.

🔹 Đầu nối M12 Male 5-pin A-coded.

🔹 Kết nối nằm ngang, song song với hướng chuyển động của băng tải.

🔹 Vỏ Diecast Zinc.

🔹 Kích thước 20,7 × 48,2 × 101 mm.

🔹 Khối lượng khoảng 270 g.

🔹 Cấp bảo vệ IP65.

🔹 Nhiệt độ hoạt động 0 đến +60°C.

🔹 Có bảo vệ đảo cực và ngắn mạch.

Đặc biệt, khả năng xử lý cả nhãn trong suốt và không trong suốt bằng công nghệ siêu âm giúp GSU 14D/66.3-S12 phù hợp với các hệ thống dán nhãn cần độ ổn định cao.

6. Khả năng kết nối và tích hợp 🔌

GSU 14D/66.3-S12 sử dụng nguồn cấp 12 – 30 VDC và đầu nối M12 Male 5-pin A-coded.

Cấu hình cơ bản:

• Model: GSU 14D/66.3-S12
• Part Number: 50126781
• Series: 14
• Nguyên lý: Ultrasonics
• Nguồn cấp: 12 – 30 VDC
• Teach input: 1
• Digital outputs: 2
• Output type: Push-pull
• Switching current: tối đa 100 mA
• Response time: 0,2 ms
• Connector: M12 Male
• Pins: 5-pin
• Encoding: A-coded
• Protection: IP65

Hai ngõ ra Push-pull cho phép thiết bị cung cấp tín hiệu cho cả khoảng trống giữa nhãn và vị trí nhãn, thuận tiện khi tích hợp vào PLC hoặc bộ điều khiển máy dán nhãn.

7. Lưu ý khi lựa chọn và thay thế 🔍

Khi tìm mua GSU 14D/66.3-S12, cần chú ý đến tình trạng sản phẩm hiện tại.

Leuze đang ghi nhận 50126781 – GSU 14D/66.3-S12 là article only available as spare part, tức model hiện chỉ còn được cung cấp dưới dạng phụ tùng.

Leuze chỉ định model kế nhiệm:

GSU14E/LGT.3-M12 – Part No. 50142875

Model kế nhiệm vẫn thuộc Series 14, sử dụng Ultrasonics, có khe rộng 4 mm và được Leuze xác định là thiết bị kế nhiệm cho GSU 14D/66.3-S12.

Tuy nhiên, khi thay thế thực tế không nên chỉ dựa vào tên model. Cần kiểm tra:

• Model cũ: GSU 14D/66.3-S12
• Part Number: 50126781
• Model kế nhiệm: GSU14E/LGT.3-M12
• Part Number kế nhiệm: 50142875
• Nguyên lý: Ultrasonics
• Khe cảm biến: 4 mm
• Nguồn cấp: 12 – 30 VDC
• Ngõ ra: 2 × Push-pull
• Đầu nối: M12 5-pin
• Kích thước và vị trí lắp đặt
• Loại nhãn: trong suốt hoặc không trong suốt

Đặc biệt, nếu thiết bị đang được lắp trong máy dán nhãn hoặc hệ thống cấp nhãn, cần đối chiếu cả kích thước cơ khí và vị trí đầu nối trước khi thay thế.
