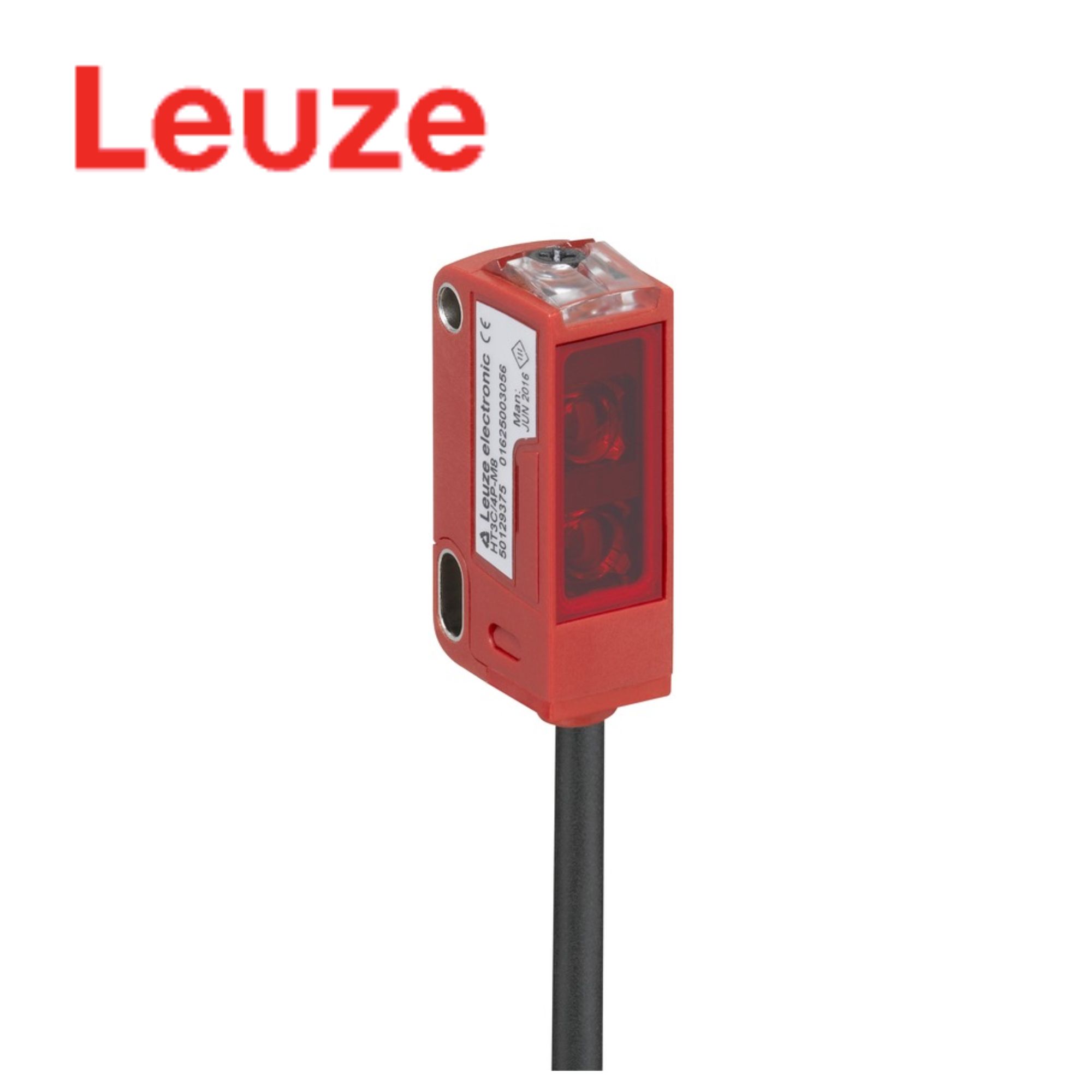

HT3C/4P (50129376) Diffuse Sensor with Background Suppression Leuze Vietnam

1. Giới thiệu sản phẩm 🔎

HT3C/4P (50129376) Leuze Vietnam là Diffuse Sensor with Background Suppression – cảm biến quang điện khuếch tán có chức năng triệt tiêu nền, thuộc Series 3C của Leuze. Thiết bị hoạt động theo nguyên lý diffuse reflection with background suppression, trong đó cảm biến phát ánh sáng đỏ đến vật thể và phân tích ánh sáng phản xạ để xác định sự xuất hiện của vật thể mà hạn chế ảnh hưởng từ nền phía sau.

Model HT3C/4P sử dụng LED ánh sáng đỏ với bước sóng 633 nm, tia sáng dạng focused và tiêu điểm cố định tại khoảng 200 mm. Phạm vi điều chỉnh nằm trong khoảng 15 – 450 mm, trong đó phạm vi hoạt động đảm bảo phụ thuộc vào màu sắc và độ phản xạ của vật thể. Với vật thể trắng 90%, phạm vi đạt 5 – 450 mm; vật thể xám 18% đạt 10 – 340 mm; vật thể đen 6% đạt 15 – 220 mm.

HT3C/4P được trang bị 2 ngõ ra digital PNP, gồm một ngõ ra Light switching và một ngõ ra Dark switching. Tần số chuyển mạch đạt 1.000 Hz, thời gian đáp ứng 0,5 ms, phù hợp với các ứng dụng phát hiện vật thể trong dây chuyền tự động hóa có tốc độ tương đối cao.

Thiết bị sử dụng nguồn 10 – 30 VDC, kết nối bằng cáp PUR dài 2.000 mm, cấu hình 4 dây. Vỏ cảm biến bằng PC-ABS, kích thước chỉ 11,4 × 34,2 × 18,3 mm, cấp bảo vệ IP67/IP69K và hoạt động trong dải nhiệt độ -40 đến +60°C.

🌐 Website chính thức hãng: Leuze

🌐 Website tư vấn & báo giá: Electric Power – Jon-Jul

2. Nguyên lý hoạt động ⚙️

🔴 Phát hiện vật thể bằng ánh sáng phản xạ

HT3C/4P sử dụng diffuse reflection principle with background suppression. Cảm biến phát ánh sáng đỏ về phía vật thể, sau đó tiếp nhận ánh sáng phản xạ từ bề mặt vật thể.

Khác với cảm biến khuếch tán thông thường, chức năng background suppression – triệt tiêu nền giúp cảm biến xác định vật thể trong vùng phát hiện mà hạn chế ảnh hưởng của các vật thể hoặc bề mặt nằm phía sau.

Điều này đặc biệt hữu ích khi sản phẩm cần được phát hiện trước một nền cố định hoặc khi khoảng cách giữa sản phẩm và nền có thể thay đổi.

📏 Phạm vi điều chỉnh 15 – 450 mm

HT3C/4P có adjustment range từ 15 đến 450 mm. Phạm vi hoạt động thực tế thay đổi theo đặc tính phản xạ của vật thể.

Theo dữ liệu của Leuze:

• Vật thể trắng 90%: 5 – 450 mm.
• Vật thể xám 18%: 10 – 340 mm.
• Vật thể đen 6%: 15 – 220 mm.

Nhờ đó, cảm biến có thể được điều chỉnh để phù hợp với nhiều khoảng cách phát hiện khác nhau trong máy tự động.

🎯 Tia sáng tập trung

Thiết bị sử dụng focused beam path, với focus cố định và focal distance 200 mm.

Cấu hình này giúp vùng phát hiện được tập trung tại khoảng cách xác định, hỗ trợ kiểm tra vị trí của sản phẩm trong các ứng dụng công nghiệp.

⚡ Hai ngõ ra PNP

HT3C/4P được trang bị 2 digital switching outputs, đều sử dụng transistor PNP.

• Output 1: Light switching.
• Output 2: Dark switching.

Việc tích hợp hai kiểu switching giúp cảm biến có thể đáp ứng các yêu cầu logic khác nhau trong hệ thống điều khiển.

🚀 Tần số chuyển mạch 1.000 Hz

HT3C/4P có switching frequency 1.000 Hz và response time 0,5 ms.

Thông số này giúp cảm biến có khả năng phản hồi nhanh khi vật thể đi qua vùng phát hiện, phù hợp với các ứng dụng đếm, phát hiện hoặc kiểm tra sản phẩm trên dây chuyền.

🔌 Cáp PUR dài 2 m

Model sử dụng cáp PUR dài 2.000 mm, cấu hình 4-wire, tiết diện dây 0,2 mm².

Cáp được tích hợp trực tiếp giúp thuận tiện cho việc đấu nối cảm biến vào hệ thống điều khiển.

🛡️ Thiết kế nhỏ gọn

HT3C/4P có kích thước 11,4 × 34,2 × 18,3 mm, vỏ bằng PC-ABS và mặt thấu kính bằng Plastic/PMMA.

Cấp bảo vệ IP67/IP69K giúp model phù hợp với nhiều môi trường công nghiệp, đồng thời hỗ trợ các ứng dụng có yêu cầu vệ sinh thiết bị.

3. Thông số kỹ thuật 📋

Thông số được đối chiếu từ dữ liệu kỹ thuật chính thức của Leuze cho HT3C/4P – Part No. 50129376.

4. Ứng dụng trong tự động hóa 🏭

Với chức năng background suppression, phạm vi điều chỉnh đến 450 mm, hai ngõ ra PNP và tốc độ chuyển mạch 1.000 Hz, HT3C/4P phù hợp với nhiều ứng dụng phát hiện và kiểm tra trong công nghiệp.

📦 Phát hiện sản phẩm trên băng tải

Cảm biến có thể được lắp phía trên hoặc bên cạnh băng tải để phát hiện sản phẩm khi đi qua vùng kiểm tra.

Chức năng triệt tiêu nền giúp hạn chế ảnh hưởng của bề mặt băng tải hoặc các vật thể phía sau sản phẩm.

🔄 Đếm sản phẩm

Với thời gian đáp ứng 0,5 ms và tần số chuyển mạch 1.000 Hz, HT3C/4P có thể được sử dụng trong các hệ thống đếm sản phẩm tự động.

Tín hiệu PNP từ cảm biến có thể được đưa về PLC để ghi nhận từng lần sản phẩm đi qua.

📍 Kiểm tra vị trí

Model có thể hỗ trợ xác nhận sản phẩm đã nằm đúng vị trí trước khi máy thực hiện công đoạn tiếp theo.

📦 Máy đóng gói

HT3C/4P có thể được sử dụng để phát hiện sản phẩm, bao bì hoặc chi tiết trong các máy đóng gói tự động.

Khả năng điều chỉnh khoảng cách giúp cảm biến thích ứng với nhiều vị trí lắp đặt khác nhau.

⚙️ Kiểm tra sự hiện diện

Cảm biến có thể xác nhận sự có mặt hoặc vắng mặt của linh kiện, sản phẩm hoặc chi tiết trong một khu vực xác định.

🤖 Máy tự động

Kích thước nhỏ gọn giúp HT3C/4P dễ dàng tích hợp vào các cơ cấu máy có không gian lắp đặt hạn chế.

5. Ưu điểm nổi bật ⭐

HT3C/4P là cảm biến quang khuếch tán có triệt tiêu nền thuộc Series 3C của Leuze, nổi bật với khả năng phát hiện ổn định và thiết kế nhỏ gọn.

🔹 Thuộc Series 3C của Leuze.

🔹 Là Diffuse Sensor with Background Suppression.

🔹 Hoạt động theo nguyên lý Diffuse Reflection with Background Suppression.

🔹 Phạm vi điều chỉnh 15 – 450 mm.

🔹 Phạm vi hoạt động với vật thể trắng lên đến 450 mm.

🔹 Black-white error < 10% đến 220 mm.

🔹 Sử dụng Red LED 633 nm.

🔹 Tia sáng focused.

🔹 Tiêu điểm cố định tại 200 mm.

🔹 Có 2 ngõ ra digital PNP.

🔹 Hỗ trợ Light switching và Dark switching.

🔹 Tần số chuyển mạch lên đến 1.000 Hz.

🔹 Thời gian đáp ứng chỉ 0,5 ms.

🔹 Nguồn cấp 10 – 30 VDC.

🔹 Cáp PUR dài 2.000 mm.

🔹 Cấu hình 4-wire.

🔹 Kích thước nhỏ gọn 11,4 × 34,2 × 18,3 mm.

🔹 Vỏ PC-ABS.

🔹 Cấp bảo vệ IP67 / IP69K.

🔹 Hoạt động trong dải nhiệt độ -40 đến +60°C.

🔹 Tương thích vật liệu ECOLAB.

Đặc biệt, chức năng background suppression giúp model phù hợp với những ứng dụng mà cảm biến cần phát hiện vật thể nhưng hạn chế tác động của nền phía sau.

6. Khả năng kết nối và tích hợp 🔌

HT3C/4P sử dụng nguồn cấp 10 – 30 VDC và kết nối trực tiếp thông qua cáp PUR dài 2.000 mm.

Cáp gồm 4 dây, tiết diện 0,2 mm², đảm nhiệm nguồn cấp và các tín hiệu ngõ ra.

Cảm biến có hai tín hiệu switching:

• Digital output 1: PNP – Light switching.
• Digital output 2: PNP – Dark switching.

Nhờ hai kiểu switching, HT3C/4P có thể được tích hợp linh hoạt vào các hệ thống PLC và bộ điều khiển tự động hóa.

Khoảng cách phát hiện được điều chỉnh bằng multiturn potentiometer, với phạm vi điều chỉnh 15 – 450 mm.

7. Lưu ý khi lựa chọn và thay thế 🔍

Khi tìm mua hoặc thay thế HT3C/4P, cần kiểm tra chính xác Model và Part Number để tránh nhầm với các phiên bản khác trong Series 3C.

Các thông tin quan trọng cần đối chiếu:

• Model: HT3C/4P
• Part Number: 50129376
• Hãng: Leuze
• Series: 3C
• Loại: Diffuse Sensor with Background Suppression
• Nguyên lý: Diffuse reflection with background suppression
• Phạm vi điều chỉnh: 15 – 450 mm
• Nguồn sáng: Red LED
• Bước sóng: 633 nm
• Focus: Fixed
• Focal distance: 200 mm
• Ngõ ra: 2 × PNP
• Switching: Light / Dark
• Switching frequency: 1.000 Hz
• Response time: 0,5 ms
• Nguồn cấp: 10 – 30 VDC
• Kết nối: Cable
• Chiều dài cáp: 2.000 mm
• Vật liệu cáp: PUR
• Vỏ: PC-ABS
• Cấp bảo vệ: IP67 / IP69K

⚠️ Phân biệt với các phiên bản kết nối khác

Leuze có các model gần giống như HT3C/4P-200-M12 (50129377) và HT3C/4P-200-M8 (50129375). Các phiên bản này có cùng nguyên lý phát hiện và thông số quang học cơ bản nhưng khác về kiểu kết nối.

Vì vậy, khi đặt hàng cần cung cấp chính xác Model + Part Number.

Đối với model đang đề cập:

HT3C/4P → Part No. 50129376 → Series 3C → 2 PNP outputs → Cable PUR 2 m.
