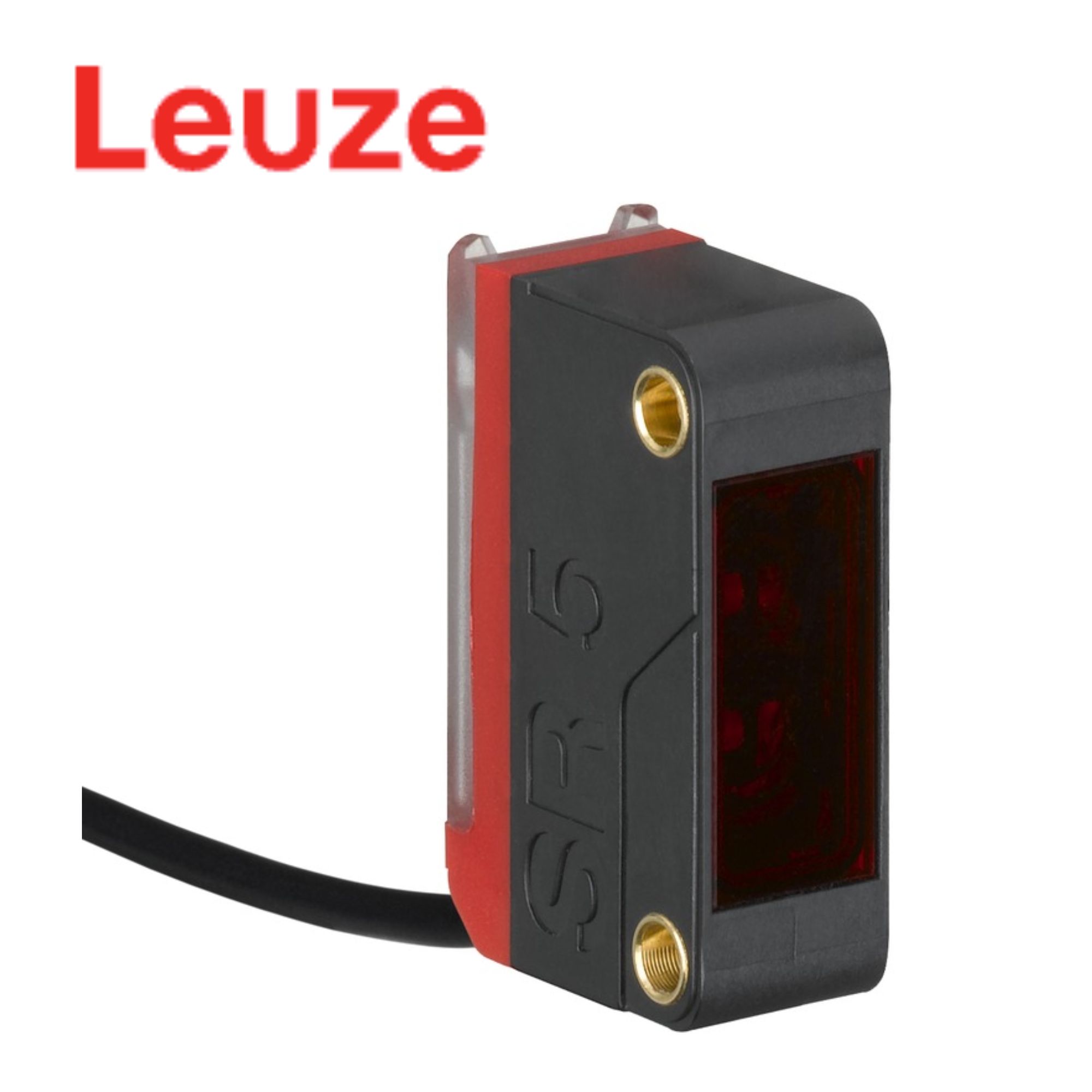

LS5B (50145237) Throughbeam Photoelectric Sensor Transmitter Leuze Vietnam

1. Giới thiệu sản phẩm 🔎

LS5B (50145237) Leuze Vietnam là Throughbeam Photoelectric Sensor Transmitter – bộ phát cảm biến quang thu phát, thuộc Series 5B của Leuze. Thiết bị hoạt động theo Throughbeam principle – nguyên lý thu phát, trong đó bộ phát được lắp đối diện với một bộ thu để tạo thành một đường truyền ánh sáng giữa hai thiết bị.

Theo cấu hình của Leuze, LS5B sử dụng LED ánh sáng đỏ với bước sóng 645 nm, tín hiệu phát dạng xung và có phạm vi hoạt động đảm bảo lên đến 10 m, phạm vi hoạt động điển hình có thể đạt 15 m.

Model sử dụng nguồn cấp 10 – 30 VDC, kết nối bằng cáp PVC dài 2.000 mm, cấu hình 3 dây. Thiết bị có kích thước nhỏ gọn 11 × 32,4 × 20 mm, vỏ PC-ABS, cấp bảo vệ IP67 và hoạt động trong dải nhiệt độ -40 đến +60°C.

LS5B là bộ phát, do đó khi triển khai hệ thống cảm biến thu phát cần kết hợp với receiver tương thích thuộc Series 5B, chẳng hạn LE5B/N hoặc phiên bản receiver phù hợp với cấu hình hệ thống.

🌐 Website chính thức hãng: Leuze

🌐 Website tư vấn & báo giá: Electric Power – Jon-Jul

2. Nguyên lý hoạt động ⚙️

🔴 Phát hiện bằng nguyên lý thu phát

LS5B hoạt động theo Throughbeam principle. Bộ phát tạo một tia sáng hướng trực tiếp đến bộ thu được lắp ở vị trí đối diện.

Khi đường truyền ánh sáng giữa hai thiết bị không bị che chắn, bộ thu tiếp nhận tín hiệu từ LS5B.

Khi một vật thể đi vào giữa bộ phát và bộ thu, tia sáng bị chắn. Bộ thu nhận biết sự thay đổi này và gửi tín hiệu đến hệ thống điều khiển.

Phương pháp thu phát giúp xác định vật thể dựa trên việc ngắt đường truyền ánh sáng, phù hợp với nhiều ứng dụng phát hiện và đếm sản phẩm trong tự động hóa.

📏 Phạm vi hoạt động đến 10 m

Theo thông số kỹ thuật của Leuze, LS5B có guaranteed operating range 0 – 10 m và operating range limit 0 – 15 m.

Phạm vi này cho phép bộ phát được sử dụng trong các hệ thống mà khoảng cách giữa transmitter và receiver tương đối lớn.

🔴 LED đỏ 645 nm

Thiết bị sử dụng Red LED với bước sóng 645 nm.

Tín hiệu phát có dạng Pulsed, được thiết kế để truyền tín hiệu quang đến receiver trong cấu hình cảm biến thu phát.

⚡ Nguồn cấp 10 – 30 VDC

LS5B sử dụng nguồn cấp 10 – 30 VDC, bao gồm độ gợn nguồn cho phép từ 0 – 15% của điện áp cấp.

Thiết bị cũng được trang bị bảo vệ đảo cực và bảo vệ ngắn mạch, giúp tăng độ an toàn khi tích hợp vào hệ thống điện điều khiển.

🔌 Cáp kết nối dài 2 m

Model LS5B tiêu chuẩn sử dụng cáp PVC dài 2.000 mm, cấu hình 3 dây, tiết diện dây 0,14 mm².

Kiểu kết nối bằng cáp giúp thiết bị có thể đấu nối trực tiếp vào hệ thống điều khiển mà không cần đầu nối rời.

🛡️ Thiết kế nhỏ gọn

LS5B có kích thước 11 × 32,4 × 20 mm, sử dụng vỏ PC-ABS và mặt thấu kính bằng nhựa.

Với kích thước nhỏ gọn, cảm biến có thể được lắp đặt trong các vị trí hạn chế về không gian trên máy tự động.

3. Thông số kỹ thuật 📋

Thông số được đối chiếu từ dữ liệu kỹ thuật chính thức của Leuze cho LS5B – Part No. 50145237.

4. Ứng dụng trong tự động hóa 🏭

Với phạm vi hoạt động đảm bảo đến 10 m, thiết kế nhỏ gọn và nguyên lý thu phát, LS5B phù hợp với nhiều hệ thống phát hiện vật thể công nghiệp.

📦 Phát hiện sản phẩm trên băng tải

LS5B có thể được lắp đối diện với receiver ở hai bên băng tải.

Khi sản phẩm di chuyển qua vùng giữa hai cảm biến và chắn tia sáng, hệ thống nhận biết sự thay đổi để thực hiện các thao tác điều khiển tiếp theo.

🔄 Đếm sản phẩm

Cấu hình thu phát có thể được sử dụng để đếm sản phẩm, kiện hàng hoặc chi tiết đi qua một vị trí cố định trên dây chuyền.

📍 Kiểm tra vị trí

Thiết bị có thể hỗ trợ xác nhận sản phẩm đã đến đúng vị trí trước khi máy chuyển sang công đoạn tiếp theo.

🚚 Hệ thống vận chuyển

Phạm vi hoạt động đảm bảo 10 m giúp LS5B phù hợp với các hệ thống băng tải và vận chuyển có khoảng cách tương đối lớn giữa transmitter và receiver.

📦 Máy đóng gói

Cảm biến thu phát có thể được ứng dụng để phát hiện sản phẩm, bao bì hoặc vật thể đi qua các vị trí kiểm tra trong máy đóng gói.

🤖 Máy tự động

Kích thước 11 × 32,4 × 20 mm giúp LS5B dễ dàng tích hợp vào nhiều thiết kế máy có không gian lắp đặt hạn chế.

5. Ưu điểm nổi bật ⭐

LS5B là bộ phát cảm biến quang thu phát thuộc Series 5B của Leuze, nổi bật với phạm vi hoạt động lớn và thiết kế nhỏ gọn.

🔹 Thuộc Series 5B của Leuze.

🔹 Là Throughbeam Photoelectric Sensor Transmitter.

🔹 Hoạt động theo Throughbeam principle.

🔹 Phạm vi hoạt động đảm bảo lên đến 10 m.

🔹 Phạm vi hoạt động điển hình lên đến 15 m.

🔹 Sử dụng Red LED 645 nm.

🔹 Tín hiệu phát dạng Pulsed.

🔹 Nguồn cấp 10 – 30 VDC.

🔹 Có bảo vệ đảo cực.

🔹 Có bảo vệ ngắn mạch.

🔹 Cáp PVC dài 2.000 mm.

🔹 Cấu hình 3-wire.

🔹 Kích thước nhỏ gọn 11 × 32,4 × 20 mm.

🔹 Vỏ PC-ABS.

🔹 Khối lượng khoảng 44 g.

🔹 Cấp bảo vệ IP67.

🔹 Hoạt động trong dải nhiệt độ -40 đến +60°C.

🔹 Tương thích vật liệu ECOLAB.

Đặc biệt, phạm vi hoạt động lên đến 10 m đảm bảo giúp LS5B phù hợp với các hệ thống thu phát yêu cầu khoảng cách lắp đặt tương đối lớn.

6. Khả năng kết nối và tích hợp 🔌

LS5B sử dụng nguồn 10 – 30 VDC và kết nối bằng cáp PVC dài 2.000 mm.

Cáp có 3 dây, tiết diện 0,14 mm², giúp thuận tiện khi đấu nối vào hệ thống điều khiển.

Thiết bị được trang bị:

• Transmitter: LS5B
• Part Number: 50145237
• Nguồn cấp: 10 – 30 VDC
• Kết nối: Cable
• Chiều dài cáp: 2.000 mm
• Cấu hình: 3-wire
• Nguồn sáng: Red LED
• Bước sóng: 645 nm

Do LS5B là transmitter, cần kết hợp với receiver tương thích để tạo thành một hệ thống cảm biến thu phát hoàn chỉnh.

Trong Series 5B của Leuze có nhiều receiver tương ứng với các cấu hình kết nối khác nhau, vì vậy khi thay thế cần kiểm tra chính xác cả transmitter và receiver.

7. Lưu ý khi lựa chọn và thay thế 🔍

Khi tìm mua hoặc thay thế LS5B, cần kiểm tra chính xác Model và Part Number để tránh nhầm với các phiên bản khác thuộc Series 5B.

Các thông tin quan trọng cần đối chiếu:

• Model: LS5B
• Part Number: 50145237
• Hãng: Leuze
• Series: 5B
• Loại: Throughbeam Photoelectric Sensor Transmitter
• Nguyên lý: Throughbeam
• Phạm vi đảm bảo: 0 – 10 m
• Phạm vi điển hình: 0 – 15 m
• Nguồn sáng: Red LED
• Bước sóng: 645 nm
• Nguồn cấp: 10 – 30 VDC
• Kết nối: Cable
• Chiều dài cáp: 2.000 mm
• Số dây: 3-wire
• Vật liệu vỏ: PC-ABS
• Cấp bảo vệ: IP67

⚠️ Phân biệt với các phiên bản LS5B khác

Leuze có nhiều biến thể trong Series 5B. Ví dụ LS5B/9 có cùng phạm vi quang học cơ bản nhưng được bổ sung deactivation input, trong khi LS5B/9X-200-M12 sử dụng kết nối M12 4-pin và có phiên bản đặc biệt khác.

Vì vậy, khi yêu cầu báo giá hoặc thay thế, nên cung cấp đầy đủ Model + Part Number.

Đối với model đang đề cập:

LS5B → Part No. 50145237 → Series 5B → Transmitter → Cable 2 m.
