HT3C/6G-M8 (50137052) Leuze Vietnam

1. Giới thiệu sản phẩm

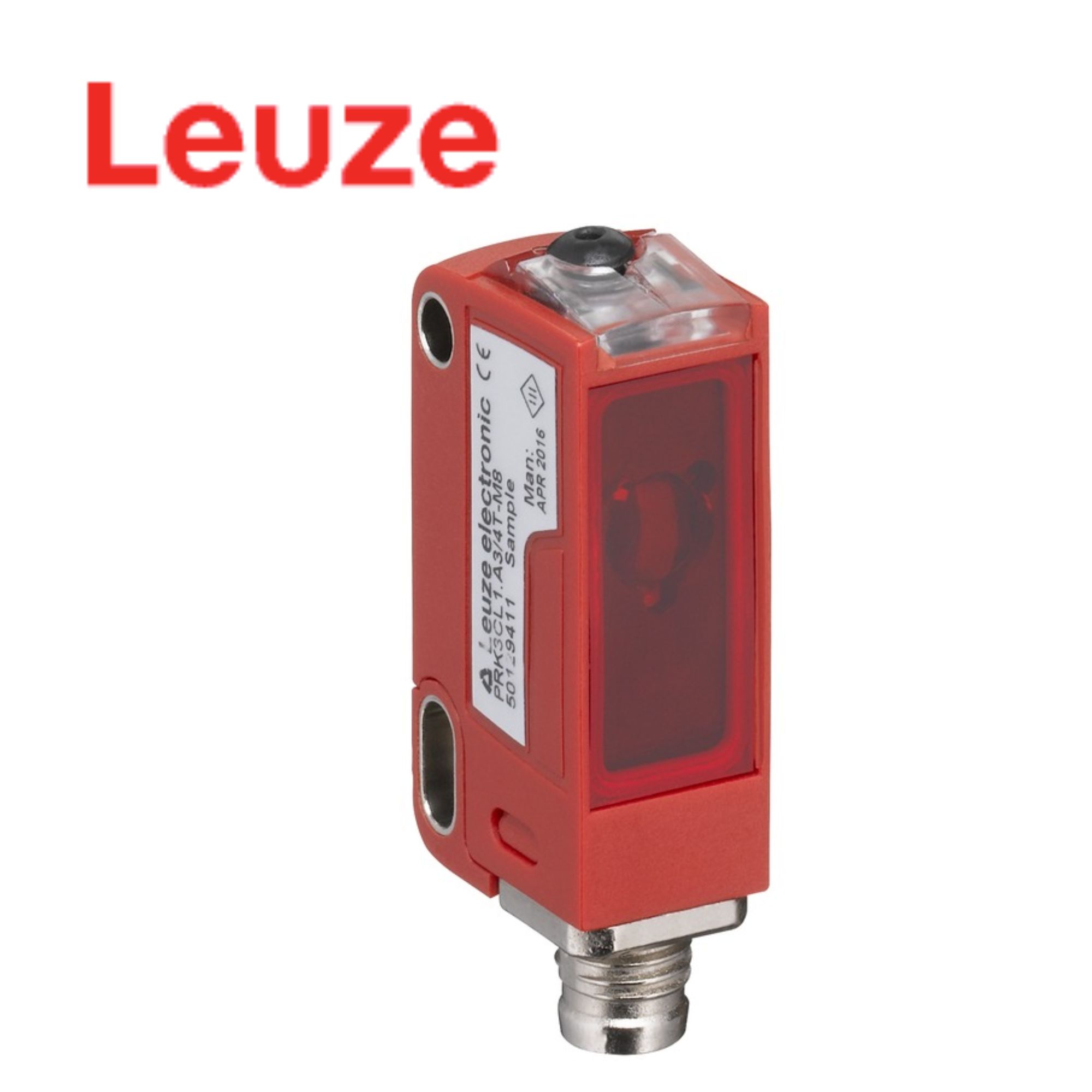

HT3C/6G-M8 (50137052) Leuze Vietnam là cảm biến quang phản xạ khuếch tán có chức năng loại bỏ nền (Diffuse Sensor with Background Suppression) thuộc Series 3C của Leuze. Thiết bị được thiết kế để phát hiện vật thể chính xác trong các hệ thống tự động hóa công nghiệp, đặc biệt tại những vị trí cần hạn chế ảnh hưởng của nền phía sau vật thể.

Cảm biến hoạt động theo nguyên lý Diffuse Reflection với Background Suppression, sử dụng ánh sáng LED đỏ có bước sóng 633 nm. Nhờ chức năng loại bỏ nền, thiết bị có khả năng phân biệt vật thể cần phát hiện với các bề mặt phía sau, giúp tín hiệu phát hiện ổn định hơn trong nhiều điều kiện lắp đặt.

HT3C/6G-M8 có phạm vi điều chỉnh từ 15 đến 450 mm, với khoảng cách hoạt động đảm bảo thay đổi theo đặc tính bề mặt vật thể. Với vật thể trắng 90%, khoảng cách hoạt động đạt đến 450 mm; với vật thể xám 18% đạt 340 mm và với vật thể đen 6% đạt 220 mm.

Thiết bị sử dụng đầu nối M8 4 chân, nguồn cấp 10 – 30 VDC, tích hợp 2 ngõ ra chuyển mạch Push-pull và đạt tần số chuyển mạch lên đến 1.000 Hz. Đây là lựa chọn phù hợp cho các hệ thống máy móc, băng tải, dây chuyền sản xuất và thiết bị tự động hóa cần cảm biến nhỏ gọn nhưng có tốc độ đáp ứng nhanh.

2. Ưu điểm nổi bật

• Cảm biến quang phản xạ khuếch tán với Background Suppression.
• Thuộc Series 3C của Leuze.
• Giúp hạn chế ảnh hưởng của nền phía sau vật thể.
• Sử dụng LED ánh sáng đỏ.
• Bước sóng ánh sáng 633 nm.
• Tín hiệu phát dạng Pulsed.
• Đường truyền quang Focused.
• Tiêu điểm cố định.
• Khoảng cách tiêu điểm 200 mm.
• Phạm vi điều chỉnh từ 15 – 450 mm.
• Khoảng cách hoạt động với vật thể trắng 90% lên đến 450 mm.
• Khoảng cách hoạt động với vật thể xám 18% lên đến 340 mm.
• Khoảng cách hoạt động với vật thể đen 6% lên đến 220 mm.
• Sai số trắng/đen <10% đến 220 mm.
• Trang bị 2 ngõ ra chuyển mạch kỹ thuật số.
• Ngõ ra sử dụng transistor Push-pull.
• Hỗ trợ Light Switching PNP / Dark Switching NPN.
• Ngõ ra thứ hai hỗ trợ Dark Switching PNP / Light Switching NPN.
• Tần số chuyển mạch lên đến 1.000 Hz.
• Thời gian đáp ứng chỉ 0,5 ms.
• Độ trễ đáp ứng khoảng 166 µs.
• Nguồn cấp 10 – 30 VDC.
• Có bảo vệ đảo cực và ngắn mạch.
• Đầu nối M8 4 chân.
• Đầu nối dạng Male bằng kim loại.
• Vỏ cảm biến bằng PC-ABS.
• Mặt kính quang học bằng PMMA.
• Có 2 LED hiển thị trạng thái.
• Điều chỉnh phạm vi phát hiện bằng multiturn potentiometer.
• Kích thước nhỏ gọn 11,4 × 34,2 × 18,3 mm.
• Khối lượng chỉ khoảng 10 g.
• Cấp bảo vệ IP67 và IP69K.
• Dải nhiệt độ hoạt động -40 đến +60°C.
• Đáp ứng tiêu chuẩn IEC 60947-5-2.
• Có chứng nhận cULus.
• Có khả năng tương thích vật liệu với ECOLAB.

3. Thông số kỹ thuật

Các thông số được đối chiếu từ trang sản phẩm chính thức HT3C/6G-M8 – 50137052 của Leuze.

4. Ứng dụng trong hệ thống tự động hóa

HT3C/6G-M8 được sử dụng trong các hệ thống tự động hóa cần phát hiện vật thể mà không bị ảnh hưởng quá lớn bởi nền phía sau. Thay vì chỉ dựa vào cường độ ánh sáng phản xạ, chức năng Background Suppression giúp xác định vật thể trong vùng phát hiện đã được thiết lập, từ đó hạn chế tình trạng cảm biến nhận nhầm nền.

Với phạm vi điều chỉnh 15 – 450 mm, thiết bị có thể được lắp đặt ở nhiều vị trí khác nhau trên máy móc và dây chuyền. Khoảng cách phát hiện thực tế phụ thuộc vào màu sắc, độ phản xạ và đặc tính bề mặt của vật thể. Theo thông số Leuze, cảm biến có thể phát hiện vật thể trắng 90% ở khoảng cách đến 450 mm và vật thể đen 6% ở khoảng cách đến 220 mm.

Một số ứng dụng tiêu biểu:

• Băng tải công nghiệp: phát hiện và đếm sản phẩm.
• Dây chuyền sản xuất: xác nhận sự xuất hiện của vật thể.
• Máy đóng gói: phát hiện hộp, chai, túi và bao bì.
• Dây chuyền phân loại: xác định sản phẩm trước khi phân loại.
• Máy lắp ráp: kiểm tra sự hiện diện của linh kiện.
• Hệ thống logistics: phát hiện kiện hàng trên băng tải.
• Kho tự động: giám sát sản phẩm di chuyển.
• Máy gia công: xác nhận vị trí sản phẩm.
• Hệ thống cấp phôi: kiểm tra sự xuất hiện của chi tiết.
• Dây chuyền kiểm tra: phát hiện vật thể tại vị trí xác định.
• Robot công nghiệp: cung cấp tín hiệu nhận biết vật thể.
• Hệ thống điều khiển PLC: truyền tín hiệu chuyển mạch trực tiếp.

Tần số chuyển mạch 1.000 Hz cùng thời gian đáp ứng 0,5 ms giúp HT3C/6G-M8 đáp ứng tốt các ứng dụng có tốc độ sản phẩm cao. Hai ngõ ra Push-pull cũng giúp tăng tính linh hoạt khi kết nối với các hệ thống điều khiển khác nhau.

Thiết kế nhỏ gọn với kích thước chỉ 11,4 × 34,2 × 18,3 mm và đầu nối M8 giúp thiết bị phù hợp với các máy móc có không gian lắp đặt hạn chế. Cấp bảo vệ IP67/IP69K cũng giúp cảm biến thích hợp hơn với môi trường công nghiệp có yêu cầu cao về khả năng bảo vệ thiết bị.

5. Lựa chọn sản phẩm chính hãng tại Việt Nam

HT3C/6G-M8 (50137052) Leuze Vietnam là cảm biến quang phản xạ khuếch tán thuộc Series 3C, nổi bật với chức năng Background Suppression, phạm vi điều chỉnh 15 – 450 mm, tốc độ chuyển mạch 1.000 Hz và thời gian đáp ứng 0,5 ms.

Thiết bị sử dụng LED đỏ 633 nm, 2 ngõ ra Push-pull, đầu nối M8 4 chân, nguồn 10 – 30 VDC và cấp bảo vệ IP67/IP69K, phù hợp với nhiều hệ thống tự động hóa, băng tải, máy đóng gói và dây chuyền sản xuất công nghiệp.

Khi lựa chọn model cho hệ thống hiện hữu, cần kiểm tra khoảng cách phát hiện, màu sắc và đặc tính bề mặt của vật thể, kiểu ngõ ra, đầu nối M8 cũng như điều kiện môi trường để đảm bảo thiết bị đáp ứng đúng yêu cầu kỹ thuật.
