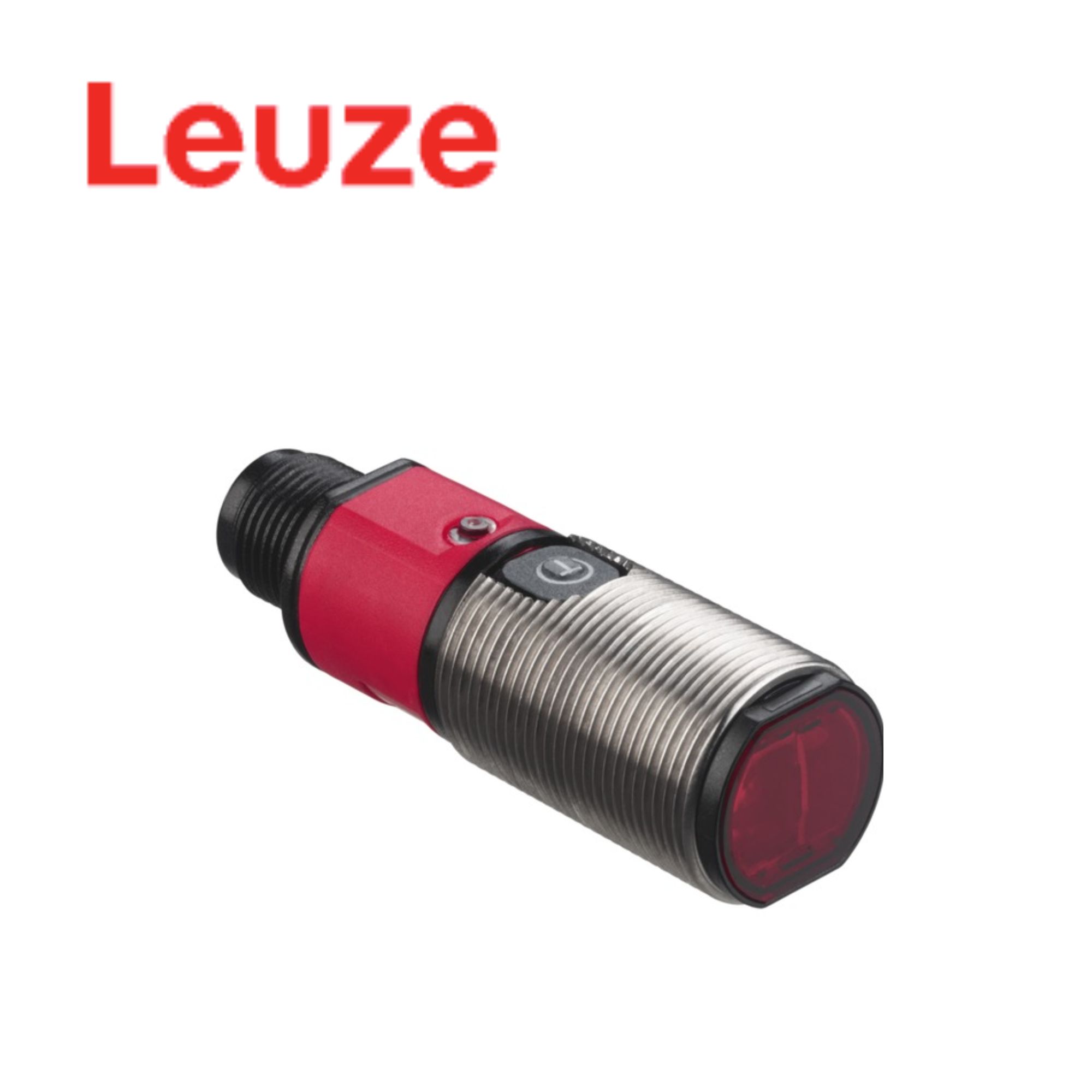

PRK328.3/4P-M12 (50122695) Leuze Vietnam

1. Giới thiệu sản phẩm

PRK328.3/4P-M12 (50122695) Leuze Vietnam là cảm biến quang phản xạ gương phân cực (Polarized Retro-Reflective Photoelectric Sensor) thuộc Series 328 của Leuze. Thiết bị hoạt động theo nguyên lý phản xạ, được sử dụng để phát hiện vật thể khi làm gián đoạn đường truyền giữa cảm biến và reflector.

Model sử dụng LED ánh sáng đỏ với bước sóng 620 nm, tín hiệu phát dạng xung và có khoảng cách hoạt động đảm bảo từ 0,02 đến 4,5 m khi sử dụng reflector TK(S) 100×100. Khoảng cách hoạt động điển hình có thể đạt đến 6 m, phù hợp với nhiều hệ thống băng tải và dây chuyền tự động hóa.

PRK328.3/4P-M12 được trang bị 2 ngõ ra PNP, trong đó một ngõ ra hoạt động theo chế độ Light Switching và ngõ còn lại theo Dark Switching. Thiết bị sử dụng đầu nối M12 4 chân A-coded, nguồn cấp 10 – 30 VDC và đạt tần số chuyển mạch 500 Hz.

2. Ưu điểm nổi bật

• Cảm biến quang phản xạ gương phân cực.
• Thuộc Series 328 của Leuze.
• Hoạt động theo nguyên lý phản xạ.
• Sử dụng LED ánh sáng đỏ.
• Bước sóng 620 nm.
• Tín hiệu phát dạng Pulsed.
• Khoảng cách hoạt động đảm bảo 0,02 – 4,5 m.
• Khoảng cách hoạt động điển hình lên đến 6 m.
• Sử dụng reflector TK(S) 100×100.
• Có 2 ngõ ra chuyển mạch kỹ thuật số.
• Ngõ ra 1: transistor PNP – Light Switching.
• Ngõ ra 2: transistor PNP – Dark Switching.
• Tần số chuyển mạch 500 Hz.
• Thời gian đáp ứng 1 ms.
• Thời gian sẵn sàng 300 ms.
• Nguồn cấp 10 – 30 VDC.
• Có bảo vệ đảo cực.
• Có bảo vệ ngắn mạch.
• Đầu nối M12 4 chân A-coded.
• Đầu nối dạng Male.
• Tích hợp nút Teach để cài đặt.
• Vỏ có tùy chọn ABS hoặc thép không gỉ V2A.
• Mặt kính quang học bằng nhựa.
• Thiết kế dạng trụ với đường kính 18 mm.
• Chiều dài thân khoảng 46 mm.
• Khối lượng khoảng 20 g.
• Cấp bảo vệ IP67.
• Dải nhiệt độ hoạt động -40 đến +60°C.
• Chứng nhận cULus.
• Đáp ứng tiêu chuẩn IEC 60947-5-2.

3. Thông số kỹ thuật

Các thông số trên được đối chiếu theo dữ liệu kỹ thuật của Leuze cho PRK328.3/4P-M12 – 50122695.

4. Ứng dụng trong hệ thống tự động hóa

PRK328.3/4P-M12 phù hợp với những hệ thống cần phát hiện vật thể không tiếp xúc trên băng tải, máy móc và dây chuyền sản xuất. Cảm biến phát ánh sáng về phía reflector, sau đó nhận tín hiệu phản xạ. Khi một vật thể đi qua và che khuất tia sáng, trạng thái ngõ ra sẽ thay đổi để truyền tín hiệu đến PLC hoặc bộ điều khiển.

Với khoảng cách hoạt động đảm bảo lên đến 4,5 m và khoảng cách điển hình đến 6 m, model có thể đáp ứng các vị trí lắp đặt tương đối xa giữa cảm biến và reflector. Leuze xác định phạm vi này khi sử dụng reflector TK(S) 100×100.

Một số ứng dụng tiêu biểu:

• Băng tải công nghiệp: phát hiện và đếm sản phẩm.
• Dây chuyền sản xuất: xác nhận sự xuất hiện của vật thể.
• Dây chuyền đóng gói: kiểm tra vị trí sản phẩm.
• Máy đóng gói: phát hiện sản phẩm đi qua.
• Dây chuyền phân loại: nhận biết vật thể trước khi phân loại.
• Hệ thống logistics: phát hiện kiện hàng trên băng tải.
• Kho tự động: giám sát hàng hóa di chuyển.
• Dây chuyền lắp ráp: kiểm tra sự hiện diện của linh kiện.
• Hệ thống cấp phôi: xác nhận phôi đã đến vị trí.
• Máy tự động: truyền tín hiệu phát hiện về PLC.
• Hệ thống đếm sản phẩm: sử dụng tín hiệu chuyển mạch nhanh.

Tần số chuyển mạch 500 Hz cùng thời gian đáp ứng 1 ms cho phép cảm biến xử lý các đối tượng chuyển động với tốc độ phù hợp trong nhiều dây chuyền công nghiệp. Hai ngõ ra PNP với hai chế độ Light Switching và Dark Switching cũng giúp tăng khả năng lựa chọn cấu hình điều khiển.

Thiết kế dạng trụ Ø18 × 46 mm giúp model dễ tích hợp vào các vị trí lắp đặt hạn chế. Phiên bản có vỏ thép không gỉ V2A cũng là lựa chọn phù hợp khi hệ thống yêu cầu kết cấu cơ khí chắc chắn hơn.

5. Lựa chọn sản phẩm chính hãng tại Việt Nam

PRK328.3/4P-M12 (50122695) Leuze Vietnam là cảm biến quang phản xạ gương phân cực Series 328, nổi bật với LED đỏ 620 nm, khoảng cách hoạt động đảm bảo 4,5 m, khoảng cách điển hình 6 m, 2 ngõ ra PNP và đầu nối M12 4 chân.

Model này cũng là thiết bị kế nhiệm của RK 318M/P-S12 (50081345) và PRK 618/4-S12 (50038450) trên danh mục sản phẩm Leuze. Điều này đặc biệt hữu ích khi cần tìm model thay thế cho các thiết bị đời trước trong hệ thống đang vận hành.

Khi lựa chọn sản phẩm, cần kiểm tra khoảng cách cảm biến – reflector, loại reflector, kiểu ngõ ra PNP, đầu nối M12 và điều kiện môi trường lắp đặt để đảm bảo khả năng tương thích với hệ thống hiện hữu.
