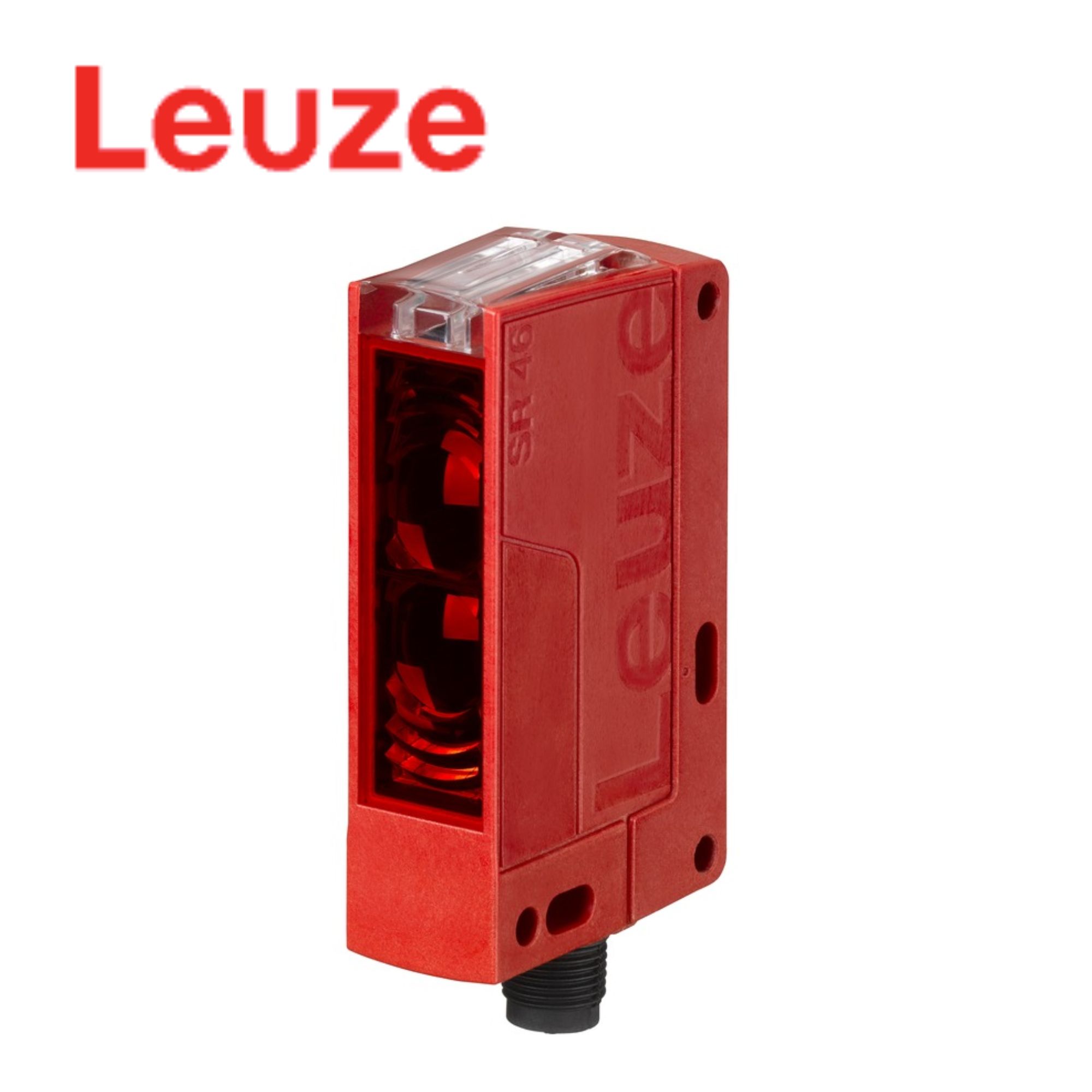

PRK46C.D1/PX-M12 (50127028) Polarized Retro-Reflective Photoelectric Sensor Leuze Vietnam

1. Giới thiệu sản phẩm 🔎

PRK46C.D1/PX-M12 (50127028) Leuze Vietnam là Polarized Retro-Reflective Photoelectric Sensor, thuộc Series 46C của Leuze. Thiết bị hoạt động theo nguyên lý reflection principle, trong đó cảm biến phát ánh sáng đỏ đến reflector và nhận tín hiệu phản xạ trở lại để xác định sự hiện diện của vật thể.

Model PRK46C.D1/PX-M12 sử dụng LED ánh sáng đỏ 630 nm, có phạm vi hoạt động được đảm bảo từ 0,1 – 16 m khi sử dụng reflector TK(S) 100 × 100. Cảm biến được trang bị 1 ngõ ra chuyển mạch PNP, hoạt động theo nguyên lý Dark switching, cùng thời gian đáp ứng 1 ms và tần số chuyển mạch lên đến 500 Hz.

Với nguồn cấp 10 – 30 VDC, kết nối M12 4-pin A-coded, cấp bảo vệ IP67 / IP69K và khả năng hoạt động trong môi trường từ -40 đến +60°C, PRK46C.D1/PX-M12 phù hợp cho các ứng dụng phát hiện vật thể và kiểm tra sản phẩm trong dây chuyền tự động hóa công nghiệp.

🌐 Website chính thức hãng: Leuze

🌐 Website tư vấn & báo giá: Electric Power – Jon-Jul

2. Nguyên lý hoạt động ⚙️

🔴 Phát hiện vật thể bằng ánh sáng đỏ

PRK46C.D1/PX-M12 sử dụng LED ánh sáng đỏ với bước sóng 630 nm để phát tín hiệu về phía reflector.

Ánh sáng được phản xạ từ reflector và quay trở lại cảm biến. Khi vật thể đi vào vùng phát hiện và làm gián đoạn đường truyền ánh sáng, cảm biến sẽ thay đổi trạng thái ngõ ra để gửi tín hiệu đến hệ thống điều khiển.

Thiết kế polarized retro-reflective giúp cảm biến phù hợp với các ứng dụng cần phát hiện vật thể trước reflector.

📏 Phạm vi hoạt động lên đến 16 m

Với reflector TK(S) 100 × 100, phạm vi hoạt động được đảm bảo của model đạt 0,1 – 16 m.

Phạm vi hoạt động giới hạn theo thông số kỹ thuật có thể đạt khoảng 20 m trong điều kiện phù hợp.

Khoảng cách này giúp thiết bị phù hợp với các vị trí lắp đặt cảm biến cách xa khu vực cần phát hiện.

⚡ Ngõ ra chuyển mạch PNP

PRK46C.D1/PX-M12 được trang bị 1 digital switching output.

Ngõ ra sử dụng transistor PNP và hoạt động theo nguyên lý Dark switching.

Tín hiệu đầu ra có thể được đưa về PLC hoặc bộ điều khiển để thực hiện các chức năng phát hiện, đếm hoặc điều khiển cơ cấu máy.

🚀 Thời gian đáp ứng nhanh

Cảm biến có switching frequency 500 Hz và response time 1 ms.

Thông số này giúp PRK46C.D1/PX-M12 phản hồi nhanh khi trạng thái đường truyền ánh sáng thay đổi, phù hợp với các ứng dụng tự động hóa có chu kỳ máy nhanh.

🔧 Điều chỉnh bằng potentiometer

Model được trang bị 270° potentiometer để điều chỉnh cảm biến.

Hai đèn LED được sử dụng để hiển thị trạng thái hoạt động và hỗ trợ quá trình kiểm tra khi lắp đặt.

3. Thông số kỹ thuật 📋

Thông số được đối chiếu từ thông tin kỹ thuật chính thức của Leuze cho PRK46C.D1/PX-M12 – 50127028.

4. Ứng dụng trong tự động hóa 🏭

PRK46C.D1/PX-M12 có phạm vi hoạt động rộng, tốc độ chuyển mạch nhanh và thiết kế phù hợp với môi trường công nghiệp.

📦 Phát hiện sản phẩm trên băng tải

Cảm biến có thể được lắp đặt đối diện reflector để phát hiện sản phẩm đi qua trên băng tải.

Khi sản phẩm che đường truyền ánh sáng, tín hiệu chuyển mạch được gửi đến PLC hoặc bộ điều khiển.

📦 Phát hiện vật thể bọc màng

Leuze xác định ứng dụng của model này cho detection of stretch-wrapped objects.

Thiết bị phù hợp để phát hiện các sản phẩm hoặc kiện hàng được bọc màng trong dây chuyền đóng gói và vận chuyển.

🔄 Đếm sản phẩm

Với tần số chuyển mạch 500 Hz, PRK46C.D1/PX-M12 có thể được sử dụng cho các ứng dụng đếm sản phẩm liên tục trên dây chuyền.

📍 Kiểm tra vị trí

Cảm biến có thể được bố trí tại các điểm kiểm tra để xác nhận sản phẩm hoặc kiện hàng đã đi đến đúng vị trí.

🤖 Tích hợp hệ thống điều khiển

Ngõ ra PNP Dark switching cho phép kết nối cảm biến với PLC và các thiết bị điều khiển tương ứng trong hệ thống tự động hóa.

5. Ưu điểm nổi bật ⭐

PRK46C.D1/PX-M12 sở hữu cấu hình phù hợp cho các ứng dụng phát hiện vật thể ở khoảng cách tương đối xa.

🔹 Thuộc Series 46C của Leuze.

🔹 Công nghệ Polarized retro-reflective.

🔹 Sử dụng LED đỏ 630 nm.

🔹 Phạm vi hoạt động đảm bảo lên đến 16 m với reflector TK(S) 100 × 100.

🔹 Giới hạn phạm vi hoạt động lên đến 20 m.

🔹 1 ngõ ra PNP.

🔹 Nguyên lý switching Dark switching.

🔹 Thời gian đáp ứng chỉ 1 ms.

🔹 Tần số chuyển mạch 500 Hz.

🔹 Nguồn cấp rộng 10 – 30 VDC.

🔹 Đầu nối M12 4-pin A-coded.

🔹 Điều chỉnh bằng 270° potentiometer.

🔹 Cấp bảo vệ cao IP67 / IP69K.

🔹 Dải nhiệt độ hoạt động -40 đến +60°C.

🔹 Thiết kế vỏ PC-PBT chắc chắn.

🔹 Phù hợp với ứng dụng phát hiện stretch-wrapped objects.

6. Khả năng kết nối và tích hợp 🔌

PRK46C.D1/PX-M12 sử dụng đầu nối M12 Male 4-pin A-coded để kết nối với hệ thống điều khiển.

Nguồn cấp 10 – 30 VDC phù hợp với nhiều hệ thống điện điều khiển trong máy móc công nghiệp.

Ngõ ra PNP Dark switching cung cấp tín hiệu chuyển mạch để đưa về PLC hoặc bộ điều khiển.

Model còn có các chức năng bảo vệ gồm polarity reversal protection, short-circuit protection và transient protection, giúp tăng khả năng bảo vệ cảm biến trong quá trình vận hành.

7. Lưu ý khi lựa chọn và thay thế 🔍

Khi tìm mua hoặc thay thế PRK46C.D1/PX-M12, cần kiểm tra chính xác Model và Part Number để tránh nhầm với các phiên bản khác thuộc Series 46C.

Các thông tin quan trọng cần đối chiếu gồm:

• Model: PRK46C.D1/PX-M12
• Part Number: 50127028
• Nguyên lý: Polarized retro-reflective
• Nguồn cấp: 10 – 30 VDC
• Ngõ ra: PNP Dark switching
• Số ngõ ra: 1
• Kết nối: M12 4-pin A-coded
• Phạm vi hoạt động: 0,1 – 16 m với reflector TK(S) 100 × 100
• Cấp bảo vệ: IP67 / IP69K

Đặc biệt, cần phân biệt PRK46C.D1/PX-M12 – 50127028 với các model gần giống trong Series 46C vì khác biệt về Part Number có thể đi kèm cấu hình điện hoặc chức năng khác.
