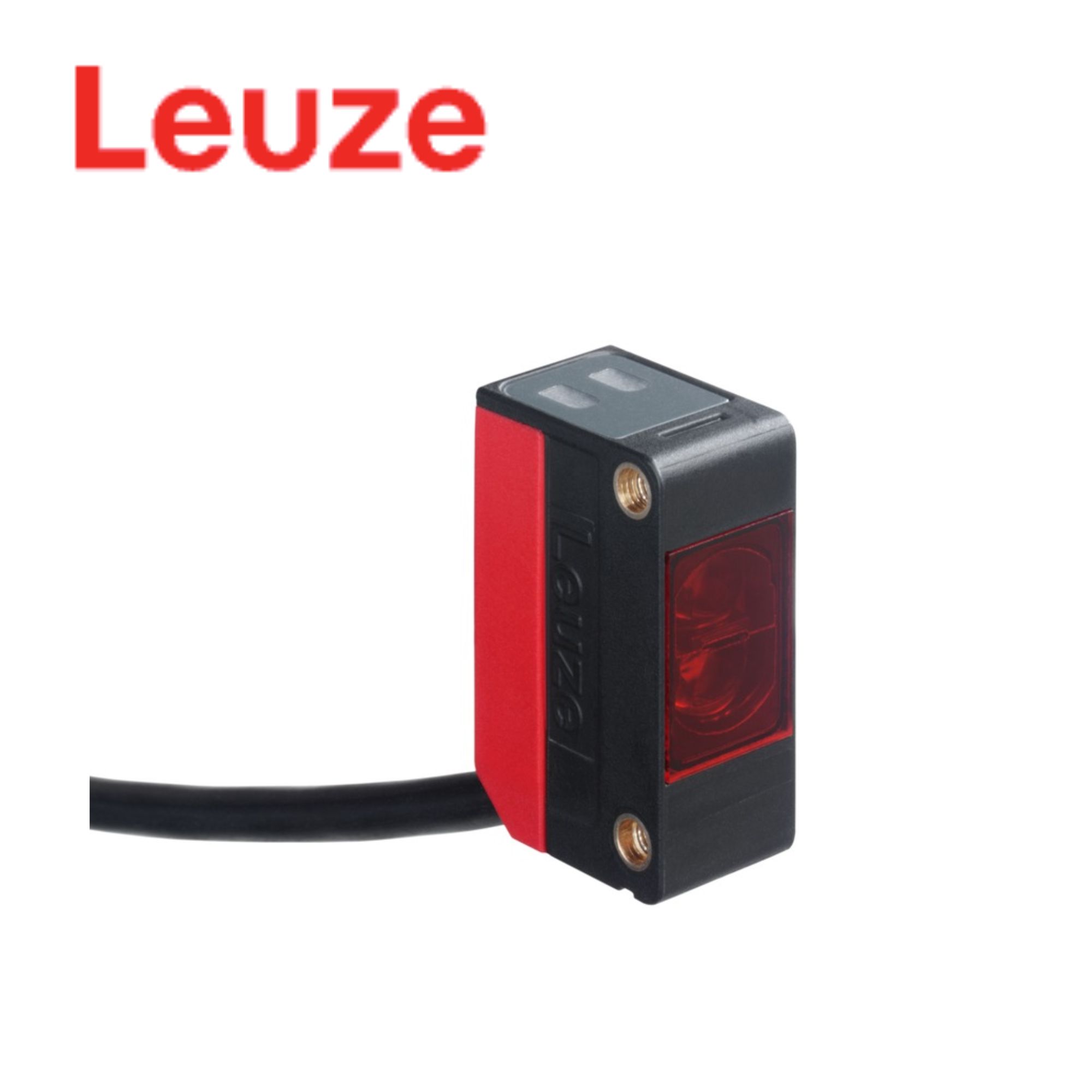

LS 5/9D (50117694) Throughbeam Photoelectric Sensor Leuze Vietnam

1. Giới thiệu sản phẩm 🔎

LS 5/9D (50117694) Leuze Vietnam là Throughbeam Photoelectric Sensor – Transmitter, thuộc Series 5 của Leuze. Thiết bị hoạt động theo nguyên lý throughbeam, trong đó bộ phát tạo tia sáng về phía bộ thu để hình thành vùng phát hiện giữa hai thiết bị.

Model LS 5/9D sử dụng ánh sáng đỏ, có phạm vi hoạt động lên đến 10 m và tần số chuyển mạch 500 Hz. Thiết bị được trang bị 2 ngõ vào deactivation, cho phép điều khiển việc vô hiệu hóa bộ phát bằng tín hiệu điều khiển.

Với thiết kế nhỏ gọn, cấp bảo vệ IP67, dải nhiệt độ hoạt động -40 đến +60°C và khả năng kết hợp với các bộ thu LE 5, LS 5/9D phù hợp cho các ứng dụng phát hiện vật thể, đếm sản phẩm và giám sát vị trí trong dây chuyền tự động hóa công nghiệp.

🌐 Website chính thức hãng: Leuze

🌐 Website tư vấn & báo giá: Electric Power – Jon-Jul

2. Nguyên lý hoạt động ⚙️

🔴 Phát hiện vật thể bằng nguyên lý Throughbeam

LS 5/9D là bộ phát (Transmitter) trong hệ thống cảm biến quang thu-phát.

Bộ phát tạo tia sáng đỏ hướng trực tiếp đến bộ thu. Khi vật thể đi qua và làm gián đoạn đường truyền ánh sáng giữa bộ phát và bộ thu, hệ thống sẽ thay đổi trạng thái tín hiệu để xác định sự xuất hiện của vật thể.

📏 Phạm vi hoạt động lên đến 10 m

LS 5/9D có operating range 0 – 10 m, trong khi phạm vi hoạt động giới hạn điển hình có thể đạt khoảng 15 m tùy cấu hình và điều kiện lắp đặt.

Khoảng cách này cho phép thiết bị được sử dụng trong các hệ thống cần bố trí bộ phát và bộ thu cách nhau tương đối xa.

⚡ Tần số chuyển mạch 500 Hz

Thiết bị có switching frequency 500 Hz, đáp ứng nhanh với sự thay đổi của đường truyền ánh sáng.

Thông số này phù hợp với các ứng dụng phát hiện và đếm vật thể trên dây chuyền tự động hóa.

🔧 Hai ngõ vào vô hiệu hóa

LS 5/9D được trang bị 2 deactivation inputs.

Hai ngõ vào này cho phép điều khiển trạng thái hoạt động của bộ phát từ hệ thống điều khiển bên ngoài. Theo cấu hình của model, chức năng deactivation được thực hiện thông qua các ngõ vào điều khiển riêng.

🔄 Kết hợp với bộ thu LE 5

LS 5/9D là transmitter, vì vậy cần sử dụng cùng bộ thu thuộc dòng LE 5 để hoàn thiện hệ thống throughbeam.

Cấu hình tham khảo:

LS 5/9D → Bộ phát

LE 5/4P → Bộ thu PNP

LE 5/2N → Bộ thu NPN

Các phiên bản này có thể được lựa chọn dựa trên yêu cầu về kiểu tín hiệu đầu ra của hệ thống điều khiển.

3. Thông số kỹ thuật 📋

Thông số được đối chiếu từ tài liệu kỹ thuật Series 5 của Leuze, trong đó LS 5/9D – 50117694 được xác định là bộ phát của cảm biến throughbeam.

4. Ứng dụng trong tự động hóa 🏭

LS 5/9D được sử dụng làm bộ phát trong các hệ thống cảm biến quang thu-phát.

📦 Phát hiện sản phẩm

Bộ phát và bộ thu được lắp đối diện nhau để tạo vùng phát hiện. Khi sản phẩm đi qua và che tia sáng, hệ thống xác định được sự xuất hiện của sản phẩm.

🔄 Đếm sản phẩm

Nguyên lý throughbeam giúp tạo tín hiệu phát hiện ổn định khi vật thể đi qua vùng cảm biến.

Với tần số chuyển mạch 500 Hz, LS 5/9D phù hợp với các ứng dụng đếm sản phẩm trên dây chuyền.

📍 Kiểm tra vị trí

Cảm biến có thể được lắp tại các điểm kiểm tra để xác định sản phẩm hoặc chi tiết đã đến đúng vị trí.

🚧 Giám sát khu vực

Khoảng cách hoạt động lên đến 10 m giúp hệ thống có thể tạo vùng phát hiện tương đối rộng giữa transmitter và receiver.

🤖 Tích hợp máy tự động

LS 5/9D có thể kết hợp với bộ thu LE 5 và hệ thống PLC để thực hiện các chức năng phát hiện, đếm và giám sát trong máy tự động hóa.

5. Ưu điểm nổi bật ⭐

LS 5/9D là lựa chọn phù hợp cho các hệ thống cảm biến quang cần bộ phát riêng biệt và khoảng cách phát hiện tương đối lớn.

🔹 Thuộc Series 5 của Leuze.

🔹 Là Throughbeam Sensor – Transmitter.

🔹 Sử dụng ánh sáng đỏ.

🔹 Phạm vi hoạt động lên đến 10 m.

🔹 Phạm vi giới hạn điển hình lên đến 15 m.

🔹 Tần số chuyển mạch 500 Hz.

🔹 Trang bị 2 deactivation inputs.

🔹 Cáp kết nối tiêu chuẩn dài 2 m.

🔹 Cấp bảo vệ IP67.

🔹 Dải nhiệt độ hoạt động -40 đến +60°C.

🔹 Có thể kết hợp với LE 5/4P hoặc LE 5/2N tùy yêu cầu hệ thống.

🔹 Phù hợp cho phát hiện và đếm sản phẩm trong tự động hóa công nghiệp.

6. Khả năng kết nối và tích hợp 🔌

LS 5/9D được thiết kế để sử dụng cùng bộ thu của Series 5.

Một cấu hình phổ biến là:

LS 5/9D + LE 5/4P

Trong đó LS 5/9D đảm nhiệm chức năng phát tín hiệu quang và LE 5/4P đảm nhiệm chức năng thu tín hiệu với ngõ ra PNP.

Ngoài ra, LS 5/9D có thể kết hợp với LE 5/2N khi hệ thống yêu cầu ngõ ra NPN. Tài liệu Series 5 của Leuze liệt kê đầy đủ các cấu hình transmitter và receiver tương ứng.

Hai deactivation inputs trên bộ phát cũng cho phép kết nối với tín hiệu điều khiển bên ngoài để chủ động vô hiệu hóa hoạt động phát sáng khi cần.

7. Lưu ý khi lựa chọn và thay thế 🔍

Khi tìm mua hoặc thay thế LS 5/9D, cần xác định đúng đây là bộ phát (transmitter) chứ không phải bộ thu.

Các thông tin quan trọng cần đối chiếu gồm:

• Model: LS 5/9D
• Part Number: 50117694
• Loại: Throughbeam transmitter
• Series: 5
• Nguồn sáng: Red light
• Phạm vi hoạt động: 0 – 10 m
• Tần số chuyển mạch: 500 Hz
• Ngõ vào: 2 × deactivation input
• Kết nối: Cable, 2 m
• Cấp bảo vệ: IP67

Nếu cần thay thế cả hệ thống, cần kiểm tra đồng thời LS 5/9D và model receiver LE 5 để đảm bảo đúng cấu hình PNP hoặc NPN.
