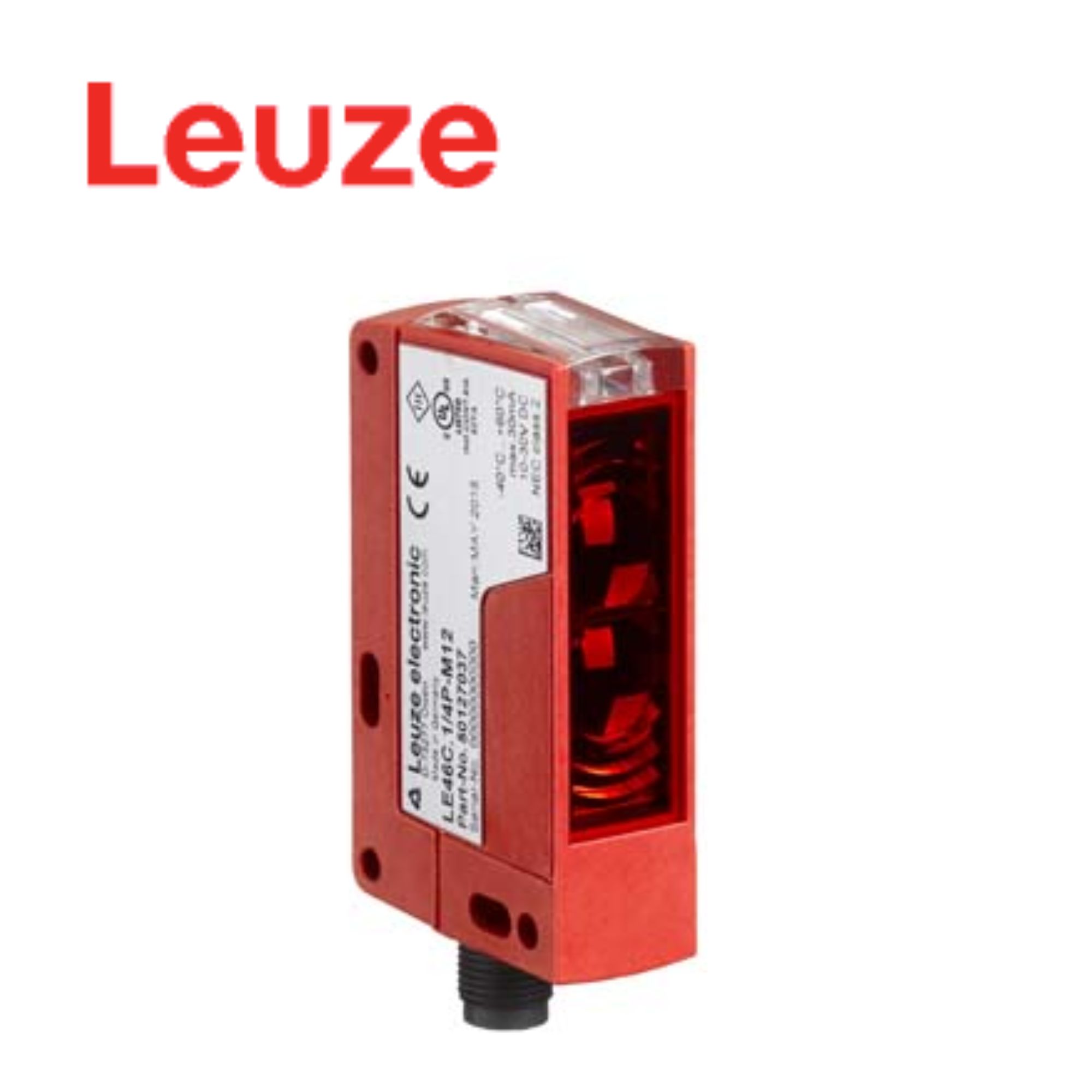

LS46CI-M12 (50127046) Leuze Vietnam

1. Giới thiệu sản phẩm

LS46CI-M12 (50127046) Leuze Vietnam là bộ phát của cảm biến quang thu-phát (Throughbeam Photoelectric Sensor Transmitter) thuộc Series 46C do Leuze phát triển. Thiết bị hoạt động theo nguyên lý thu-phát, trong đó bộ phát tạo ra tia sáng và truyền đến bộ thu đặt đối diện. Khi vật thể đi vào và làm gián đoạn đường truyền ánh sáng, hệ thống sẽ xác định sự xuất hiện của vật thể.

LS46CI-M12 sử dụng LED hồng ngoại với bước sóng 860 nm, tín hiệu phát dạng xung và có khoảng cách hoạt động đảm bảo từ 0,5 đến 120 m. Khoảng cách hoạt động điển hình có thể đạt đến 150 m, phù hợp với các ứng dụng phát hiện vật thể trên băng tải dài, dây chuyền sản xuất và hệ thống tự động hóa có khoảng cách lắp đặt lớn.

Model được trang bị đầu nối M12 4 chân A-coded, nguồn cấp 10 – 30 VDC, thiết kế vỏ PC-PBT chắc chắn và đạt cấp bảo vệ IP67/IP69K. Với kích thước tương đối nhỏ gọn và khả năng hoạt động trong dải nhiệt độ -40 đến +60°C, thiết bị phù hợp với nhiều môi trường công nghiệp khác nhau.

2. Ưu điểm nổi bật

• Bộ phát của cảm biến quang thu-phát (Throughbeam).
• Thuộc Series 46C của Leuze.
• Sử dụng LED hồng ngoại.
• Bước sóng ánh sáng 860 nm.
• Tín hiệu phát dạng Pulsed.
• Khoảng cách hoạt động đảm bảo từ 0,5 – 120 m.
• Khoảng cách hoạt động điển hình lên đến 150 m.
• Đường truyền tia sáng dạng Divergent.
• Nguồn cấp 10 – 30 VDC.
• Độ gợn nguồn cho phép 0 – 15%.
• Dòng không tải tối đa khoảng 20 mA.
• Có bảo vệ đảo cực.
• Có bảo vệ ngắn mạch.
• Có bảo vệ quá độ điện áp (Transient Protection).
• Thời gian sẵn sàng khoảng 300 ms.
• Đầu nối M12 4 chân A-coded.
• Đầu nối dạng Male.
• Vỏ đầu nối bằng nhựa.
• Vỏ cảm biến bằng PC-PBT.
• Mặt kính quang học bằng PMMA.
• Có 2 LED hiển thị trạng thái.
• Thiết kế dạng khối nhỏ gọn.
• Kích thước 20,5 × 76,3 × 44 mm.
• Khối lượng khoảng 60 g.
• Cấp bảo vệ IP67 và IP69K.
• Cấp bảo vệ điện Class III.
• Nhiệt độ hoạt động -40 đến +60°C.
• Nhiệt độ lưu trữ -40 đến +70°C.
• Đáp ứng tiêu chuẩn IEC 60947-5-2.
• Chứng nhận cULus.
• Tương thích vật liệu ECOLAB.

3. Thông số kỹ thuật

Các thông số được đối chiếu theo dữ liệu sản phẩm LS46CI-M12 – 50127046 trên website chính thức của Leuze.

4. Ứng dụng trong hệ thống tự động hóa

LS46CI-M12 được sử dụng làm bộ phát trong hệ thống cảm biến quang thu-phát. Khác với cảm biến phản xạ gương hoặc cảm biến phản xạ khuếch tán, hệ thống thu-phát sử dụng hai thiết bị độc lập: một bộ phát và một bộ thu được bố trí đối diện nhau.

Bộ phát LS46CI-M12 liên tục tạo tia hồng ngoại hướng về bộ thu. Khi không có vật thể, tín hiệu ánh sáng được truyền liên tục. Khi sản phẩm, kiện hàng hoặc vật thể đi qua giữa hai thiết bị, tia sáng bị che chắn và bộ thu thay đổi trạng thái ngõ ra để gửi tín hiệu về PLC hoặc bộ điều khiển.

Với khoảng cách hoạt động đảm bảo lên đến 120 m, LS46CI-M12 phù hợp với các hệ thống yêu cầu khoảng cách phát hiện lớn. Đây cũng là một trong những điểm mạnh của nguyên lý thu-phát so với nhiều phương pháp cảm biến quang khác.

Một số ứng dụng tiêu biểu:

• Băng tải công nghiệp: phát hiện sản phẩm di chuyển.
• Dây chuyền sản xuất: xác nhận vật thể đi qua vị trí kiểm tra.
• Hệ thống logistics: phát hiện kiện hàng trên băng tải.
• Kho tự động: giám sát pallet và hàng hóa.
• Dây chuyền phân loại: phát hiện sản phẩm trước khi phân loại.
• Máy đóng gói: xác nhận sản phẩm hoặc bao bì.
• Dây chuyền lắp ráp: kiểm tra sự xuất hiện của linh kiện.
• Hệ thống cấp phôi: xác nhận phôi đã đến vị trí.
• Máy công nghiệp: giám sát vị trí vật thể.
• Hệ thống đếm sản phẩm: phát hiện vật thể khi đi qua vùng cảm biến.
• Cửa tự động và hệ thống kiểm soát: phát hiện vật thể hoặc phương tiện.
• Hệ thống tự động hóa khoảng cách xa: sử dụng khoảng cách hoạt động lớn đến 120 m.

LS46CI-M12 có thể kết hợp với các bộ thu tương thích của Series 46C. Trên danh mục sản phẩm Leuze, LE46CI.1/4P-M12 (50127040) được xác định là bộ thu tương ứng với phiên bản LS46CI-M12, cũng có khoảng cách hoạt động tối đa 120 m và ngõ ra transistor PNP.

Ngoài ra, Leuze cũng xác định LS46CI-M12 là thiết bị kế nhiệm cho một số bộ phát thuộc dòng cũ, trong đó có LSS 96K-1070-43 (50025254). Điều này hữu ích khi cần thay thế thiết bị cũ trong các hệ thống đang vận hành.

5. Lựa chọn sản phẩm chính hãng tại Việt Nam

LS46CI-M12 (50127046) Leuze Vietnam là bộ phát cảm biến quang thu-phát thuộc Series 46C, nổi bật với LED hồng ngoại 860 nm, khoảng cách hoạt động đảm bảo 120 m, đầu nối M12 4 chân và cấp bảo vệ IP67/IP69K.

Thiết bị phù hợp cho các hệ thống tự động hóa yêu cầu phát hiện vật thể ở khoảng cách xa, đặc biệt trong băng tải, logistics, kho tự động, dây chuyền sản xuất, máy đóng gói và hệ thống phân loại.

Khi lựa chọn LS46CI-M12, cần lưu ý đây là bộ phát, do đó để hoàn thiện hệ thống thu-phát cần lựa chọn bộ thu tương thích. Việc kiểm tra đúng cặp transmitter/receiver, khoảng cách lắp đặt, nguồn cấp và kiểu kết nối giúp đảm bảo hệ thống hoạt động ổn định.
