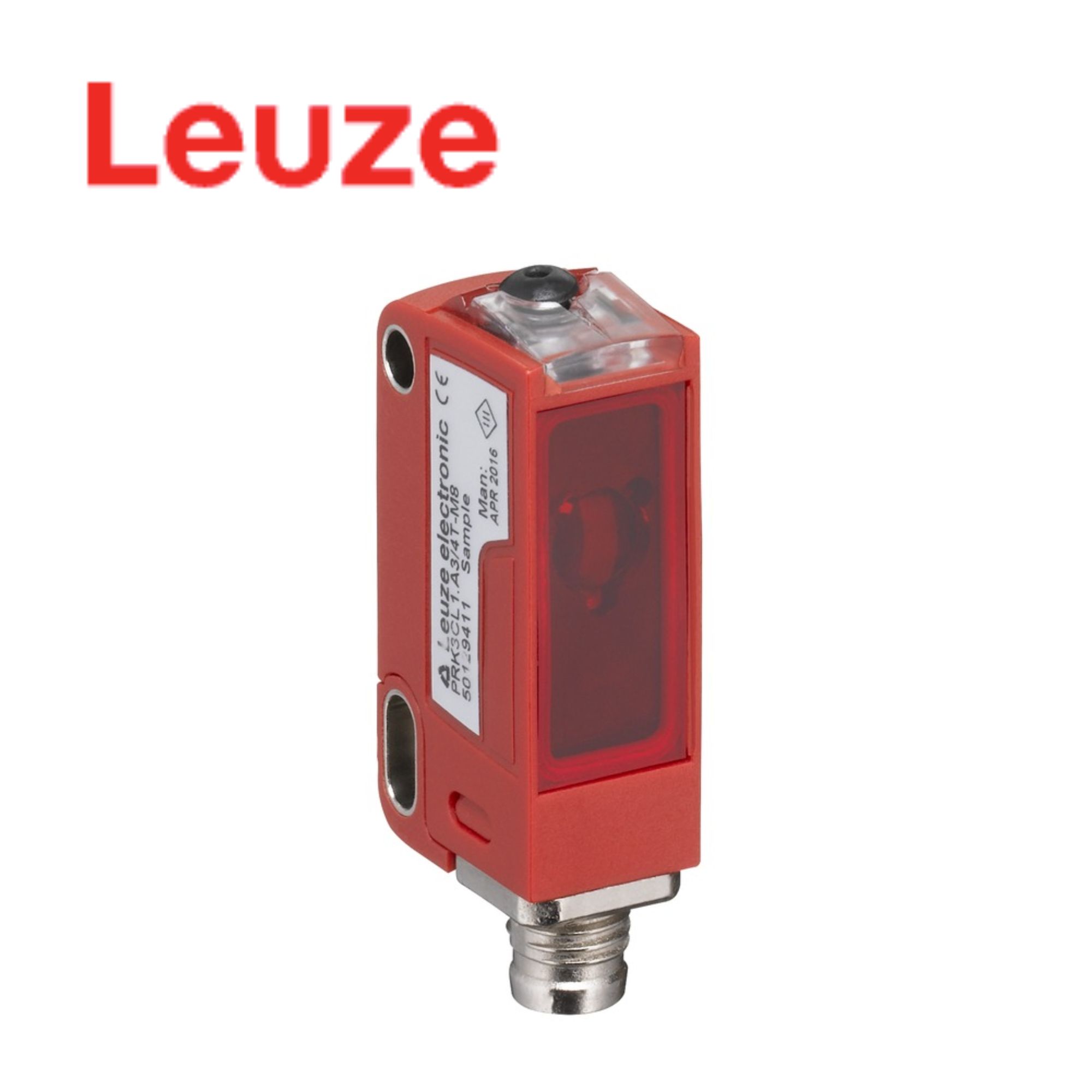

PRK3CL1.A3/4T-M8 (50129411) Leuze Vietnam

1. Giới thiệu sản phẩm

PRK3CL1.A3/4T-M8 (50129411) là cảm biến quang điện phản xạ gương phân cực thuộc Series 3C, được thiết kế để phát hiện vật thể thông qua reflector trong các hệ thống tự động hóa công nghiệp.

Model sử dụng nguồn sáng laser đỏ 655 nm, công nghệ Autocollimation và đường truyền tia được chuẩn trực, giúp tạo khả năng phát hiện ổn định trong các ứng dụng yêu cầu độ chính xác cao. Theo dữ liệu chính thức của Leuze, cảm biến có phạm vi hoạt động đảm bảo 0 … 4 m khi sử dụng reflector MTKS 50×50.1, trong khi phạm vi điển hình có thể đạt 0 … 5 m.

Thông tin cơ bản:

• Hãng sản xuất: Leuze
• Model: PRK3CL1.A3/4T-M8
• Part Number: 50129411
• Series: 3C
• Loại: Polarized retro-reflective photoelectric sensor
• Nguyên lý: Phản xạ
• Phiên bản: Autocollimation
• Nguồn sáng: Laser đỏ
• Bước sóng: 655 nm
• Kết nối: M8, 4-pin
• Ngõ ra: PNP
• Cấp bảo vệ: IP67 / IP69K

2. Đặc điểm nổi bật

2.1. Phát hiện vật thể bằng phản xạ gương phân cực

PRK3CL1.A3/4T-M8 hoạt động theo nguyên lý polarized retro-reflective, trong đó cảm biến phát tia sáng tới reflector và nhận lại tín hiệu phản xạ.

Thiết kế này phù hợp với các hệ thống cần phát hiện sản phẩm đi qua một vị trí xác định trên dây chuyền, đặc biệt trong các ứng dụng băng tải và máy tự động.

2.2. Công nghệ Autocollimation

Model được trang bị Autocollimation, giúp tối ưu đường truyền quang học và tăng độ ổn định khi phát hiện vật thể.

Tia sáng được chuẩn trực, với điểm sáng dạng tròn. Kích thước điểm sáng khoảng 3 mm tại khoảng cách 1.000 mm.

2.3. Khoảng cách phát hiện lên đến 4 m

Với reflector MTKS 50×50.1, phạm vi hoạt động được đảm bảo đạt 0 … 4 m và phạm vi giới hạn điển hình đạt 0 … 5 m. Đây là lợi thế khi cảm biến cần được lắp đặt ở khoảng cách tương đối xa so với vật thể.

2.4. Tốc độ đáp ứng cao

PRK3CL1.A3/4T-M8 có:

• Tần số chuyển mạch: 3.000 Hz
• Thời gian đáp ứng: 0,17 ms
• Thời gian sẵn sàng: 300 ms

Những đặc tính này giúp cảm biến phù hợp với các dây chuyền có tốc độ vận chuyển sản phẩm cao.

3. Thông số kỹ thuật

Thông số được đối chiếu theo dữ liệu sản phẩm chính thức của Leuze.

4. Ứng dụng thực tế

Nhờ thiết kế nhỏ gọn, tốc độ đáp ứng cao và khoảng cách phát hiện lên đến 4 m, PRK3CL1.A3/4T-M8 có thể được sử dụng trong nhiều hệ thống tự động hóa như:

• Phát hiện sản phẩm trên băng tải.
• Đếm sản phẩm tự động.
• Xác định vị trí sản phẩm.
• Phát hiện chai, hộp và bao bì.
• Máy đóng gói.
• Máy lắp ráp tự động.
• Hệ thống vận chuyển vật liệu.
• Dây chuyền sản xuất tốc độ cao.
• Kiểm tra sự hiện diện của sản phẩm.
• Hệ thống điều khiển máy công nghiệp.

Cảm biến đặc biệt phù hợp với những ứng dụng yêu cầu phát hiện vật thể ổn định ở khoảng cách tương đối xa.

5. Kết nối và thiết kế

PRK3CL1.A3/4T-M8 sử dụng đầu nối M8 dạng đực 4 chân, kết nối tín hiệu và nguồn trong cùng một đầu nối. Thiết bị có kích thước chỉ 11,4 × 34,2 × 18,3 mm và khối lượng khoảng 10 g, thuận tiện cho việc lắp đặt trong không gian hạn chế.

Vỏ cảm biến được làm từ PC-ABS, phần nắp thấu kính bằng PMMA, cấp bảo vệ IP67 và IP69K, đồng thời có khả năng hoạt động trong khoảng nhiệt độ -40 đến +55 °C.

6. Lựa chọn reflector phù hợp

Để cảm biến hoạt động đúng theo thiết kế, cần lựa chọn reflector phù hợp với khoảng cách lắp đặt và yêu cầu của hệ thống.

Với cấu hình được Leuze công bố cho PRK3CL1.A3/4T-M8, reflector MTKS 50×50.1 được sử dụng để đạt phạm vi hoạt động đảm bảo lên đến 4 m.

Khi thay thế cảm biến hoặc reflector trong hệ thống hiện hữu, nên kiểm tra đồng thời:

• Model cảm biến.
• Part Number.
• Loại reflector.
• Khoảng cách lắp đặt.
• Điện áp cấp.
• Kiểu ngõ ra PNP.
• Số chân đầu nối M8.
• Kích thước và vị trí lắp đặt.
