LSS 96M-120W-43 (50031574) Leuze Vietnam

1. Giới thiệu sản phẩm

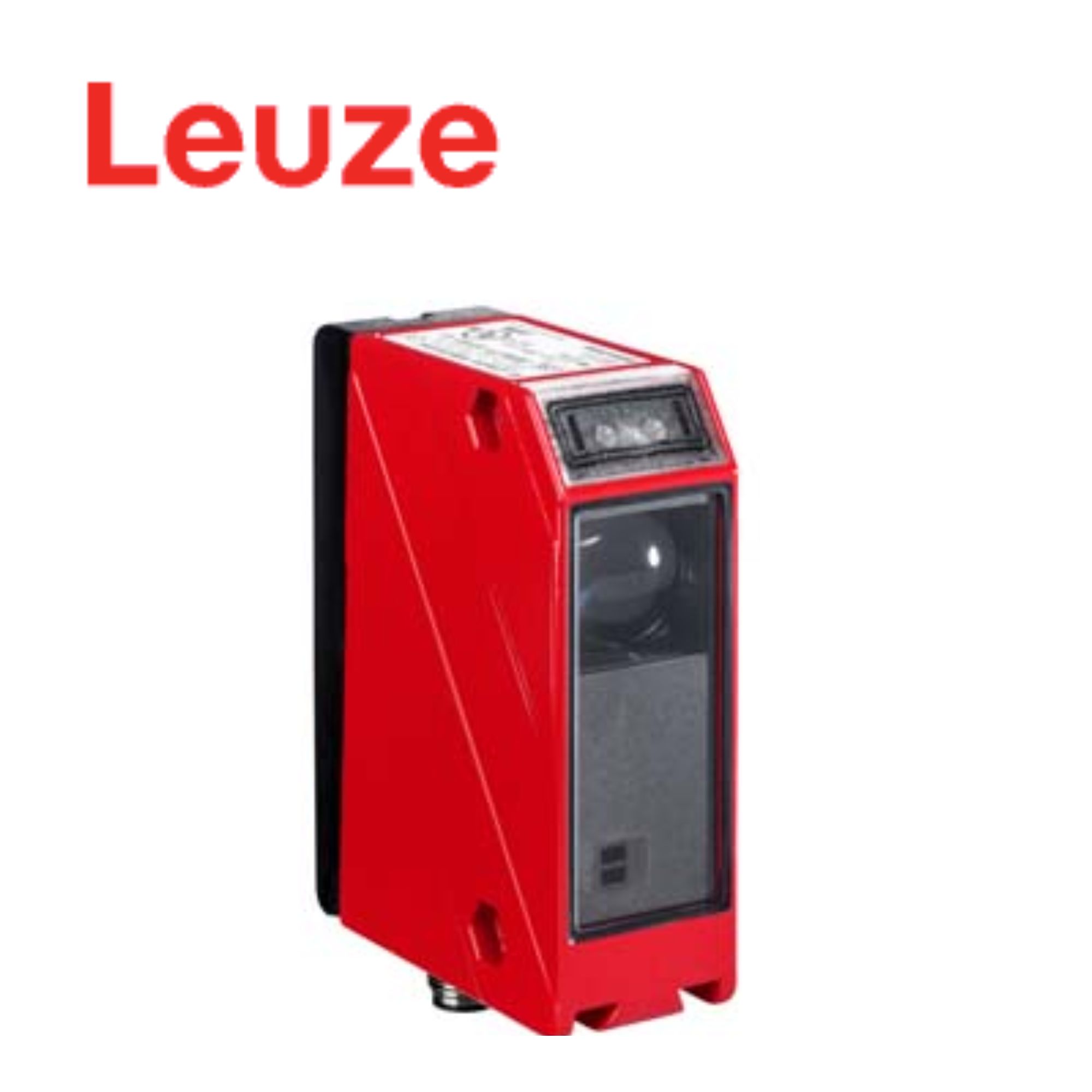

Leuze LSS 96M-120W-43 (50031574) là cảm biến quang điện dạng thu-phát (throughbeam photoelectric sensor) thuộc Series 96, được sử dụng để phát hiện vật thể trong các hệ thống tự động hóa công nghiệp.

Đây là bộ phát (Transmitter), hoạt động kết hợp với bộ thu tương ứng để tạo thành một hàng rào quang. Khi vật thể đi vào và che khuất đường truyền ánh sáng giữa bộ phát và bộ thu, hệ thống sẽ nhận biết sự xuất hiện của vật thể.

Model sử dụng LED ánh sáng đỏ, có tầm hoạt động đảm bảo lên đến 30 m và tầm hoạt động giới hạn điển hình 39 m, phù hợp với các ứng dụng phát hiện vật thể ở khoảng cách tương đối lớn.

Thông tin cơ bản:

• Hãng sản xuất: Leuze
• Model: LSS 96M-120W-43
• Part Number: 50031574
• Series: 96
• Loại thiết bị: Transmitter – bộ phát
• Nguyên lý: Throughbeam principle
• Nguồn sáng: LED đỏ
• Tầm hoạt động đảm bảo: 0 … 30 m
• Tầm hoạt động giới hạn: 0 … 39 m
• Điện áp nguồn: 10 … 30 VDC
• Kết nối: M12, 4-pin, A-coded
• Cấp bảo vệ: IP67

2. Đặc điểm nổi bật

2.1. Thiết kế dạng thu-phát

LSS 96M-120W-43 sử dụng nguyên lý throughbeam, trong đó bộ phát và bộ thu được bố trí đối diện nhau.

So với các loại cảm biến phản xạ khuếch tán, cấu hình thu-phát có ưu điểm là tín hiệu phát hiện không phụ thuộc trực tiếp vào độ phản xạ của vật thể. Điều này giúp hệ thống phù hợp với nhiều loại sản phẩm có màu sắc, vật liệu và đặc tính bề mặt khác nhau.

2.2. Tầm phát hiện xa

Model có tầm hoạt động đảm bảo 0–30 m và tầm hoạt động giới hạn điển hình lên đến 39 m. Đây là một trong những đặc điểm đáng chú ý của dòng Series 96, cho phép sử dụng cảm biến trong các hệ thống có khoảng cách lắp đặt lớn.

2.3. Nguồn sáng LED đỏ

LSS 96M-120W-43 sử dụng LED đỏ, giúp tạo nguồn sáng ổn định cho quá trình truyền tín hiệu quang giữa bộ phát và bộ thu. Thiết bị được thiết kế cho các ứng dụng phát hiện vật thể trong môi trường tự động hóa công nghiệp.

2.4. Kết cấu chắc chắn

Cảm biến có vỏ kim loại bằng kẽm, nắp quang học bằng kính, kích thước 30 × 90 × 70 mm và trọng lượng khoảng 380 g. Thiết kế này phù hợp với những hệ thống yêu cầu thiết bị cảm biến có kết cấu chắc chắn.

2.5. Khả năng làm việc trong môi trường công nghiệp

Thiết bị đạt cấp bảo vệ IP67, nhiệt độ môi trường khi vận hành từ -40 đến +55 °C và được Leuze công bố chứng nhận cULus.

3. Thông số kỹ thuật

Thông số được đối chiếu từ trang sản phẩm chính thức của Leuze.

4. Nguyên lý hoạt động

LSS 96M-120W-43 là bộ phát, vì vậy khi sử dụng trong hệ thống hoàn chỉnh cần kết hợp với một bộ thu tương thích.

Bộ phát tạo tia sáng LED đỏ và truyền trực tiếp đến bộ thu được lắp đối diện. Khi không có vật thể, tia sáng đến được bộ thu. Khi một sản phẩm đi qua và chắn tia, bộ thu nhận biết sự thay đổi tín hiệu và truyền trạng thái về hệ thống điều khiển.

Cấu hình này đặc biệt hữu ích khi cần:

• Phát hiện vật thể ở khoảng cách xa.
• Đếm sản phẩm trên băng tải.
• Xác định vị trí sản phẩm.
• Kiểm tra sự hiện diện của vật thể.
• Phát hiện vật thể có màu sắc hoặc độ phản xạ khác nhau.
• Giám sát khu vực vận chuyển vật liệu.

5. Kết nối và lắp đặt

LSS 96M-120W-43 sử dụng đầu nối M12 kim loại 4 chân, mã hóa A (A-coded). Thiết kế này tạo sự thuận tiện khi kết nối cảm biến vào hệ thống dây chuyền tự động hóa.

Khi lắp đặt, cần đảm bảo bộ phát và bộ thu được căn chỉnh chính xác trên cùng một trục quang học. Với khoảng cách lớn, việc căn chỉnh càng quan trọng để đảm bảo tín hiệu truyền ổn định.

Ngoài ra, cần kiểm tra:

• Khoảng cách giữa bộ phát và bộ thu.
• Điện áp cấp 10–30 VDC.
• Đầu nối M12 4-pin.
• Hướng lắp đặt.
• Khả năng bảo vệ IP67.
• Điều kiện nhiệt độ thực tế.
• Model của bộ thu đi kèm.

6. Ứng dụng trong công nghiệp

Nhờ tầm hoạt động lên đến 30 m, LSS 96M-120W-43 phù hợp với nhiều hệ thống tự động hóa cần phát hiện vật thể ở khoảng cách xa.

Một số ứng dụng tiêu biểu:

• Dây chuyền băng tải.
• Máy đóng gói.
• Hệ thống logistics.
• Kho vận tự động.
• Máy móc sản xuất.
• Hệ thống vận chuyển vật liệu.
• Phát hiện pallet.
• Đếm sản phẩm.
• Kiểm tra vị trí sản phẩm.
• Giám sát khu vực máy.
• Dây chuyền lắp ráp.
• Hệ thống tự động hóa nhà máy.

7. Lưu ý khi lựa chọn

Một điểm quan trọng khi mua LSS 96M-120W-43 là cần xác định đây là Transmitter – bộ phát. Không nên nhầm model này với bộ thu của hệ thống.

Leuze cũng có các model khác trong Series 96 với chức năng và cấu hình khác nhau. Vì vậy, khi thay thế thiết bị đang sử dụng, nên đối chiếu chính xác:

• Model.
• Part Number.
• Bộ phát hay bộ thu.
• Tầm hoạt động.
• Điện áp.
• Kiểu kết nối.
• Số chân.
• Kích thước.
• Bộ thu/bộ phát đang sử dụng cùng hệ thống.

Theo thông tin tham khảo tại thị trường Việt Nam, LSS 96M-120W-43 (50031574) được xác định là Transmitter, trong khi LSE 96M/P-181W-41 (50031575) là một model Receiver liên quan trong danh mục. Tuy nhiên, khi ghép cặp thay thế thực tế vẫn nên xác nhận theo cấu hình máy và tài liệu kỹ thuật của Leuze.
