HT3C.S/4P-200-M12 (50129381) Leuze Vietnam

1. Giới thiệu sản phẩm

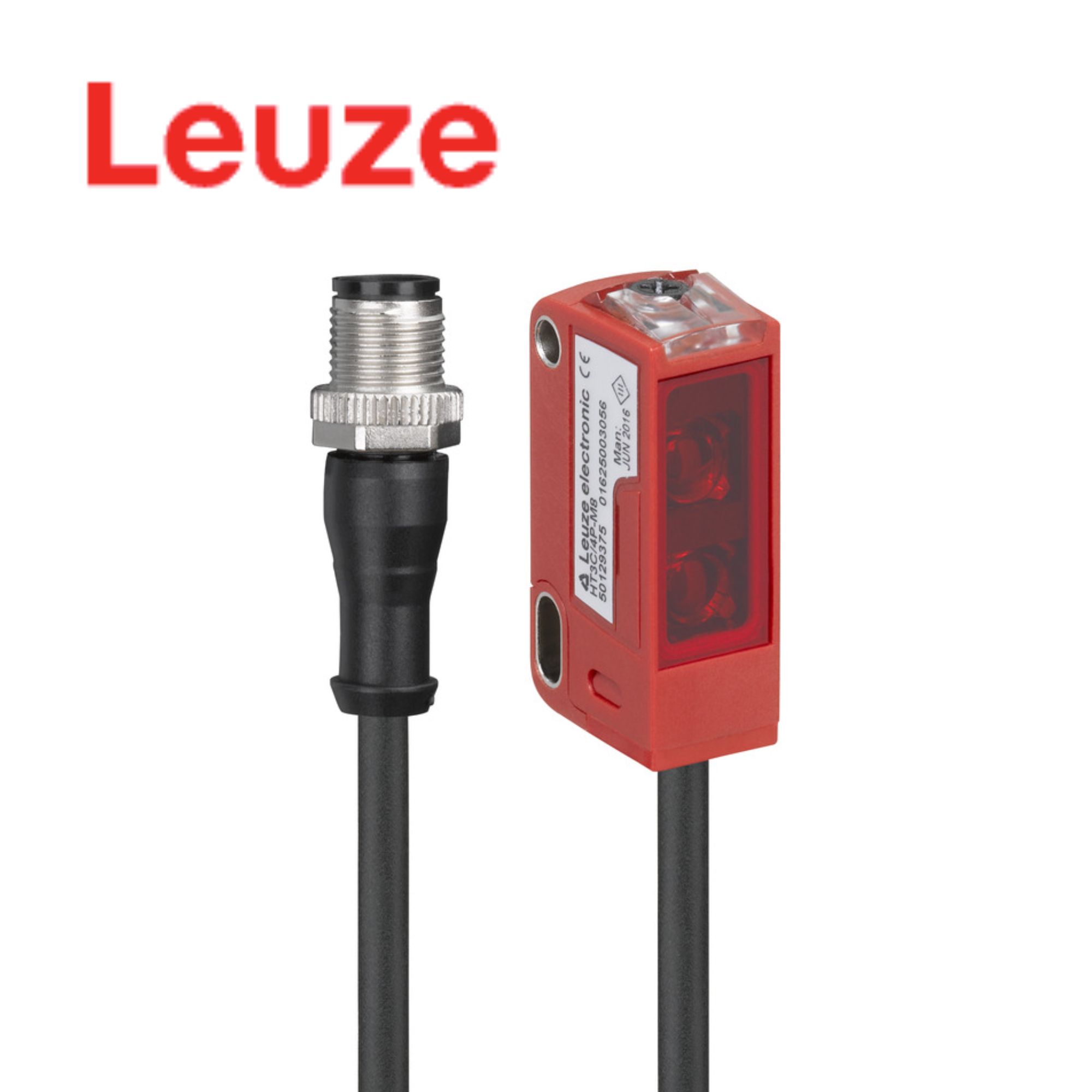

HT3C.S/4P-200-M12 (50129381) Leuze Vietnam là cảm biến quang khuếch tán có chức năng loại bỏ nền (Diffuse Sensor with Background Suppression) thuộc Series 3C của Leuze. Thiết bị được phát triển cho các ứng dụng phát hiện chi tiết nhỏ trong máy móc, dây chuyền sản xuất và hệ thống tự động hóa công nghiệp.

Model sử dụng điểm sáng nhỏ (Small Light Spot – S), nguồn sáng LED đỏ bước sóng 650 nm, giúp tập trung vùng phát hiện vào vật thể cần kiểm tra. Khoảng cách hoạt động đảm bảo đạt 0,2 m đối với vật thể trắng 90%, với phạm vi điều chỉnh từ 15 đến 200 mm.

HT3C.S/4P-200-M12 có 2 ngõ ra chuyển mạch PNP, gồm Light Switching và Dark Switching, tần số chuyển mạch lên đến 1.000 Hz, thời gian đáp ứng 0,5 ms. Thiết bị sử dụng nguồn 10 – 30 VDC, kết nối M12 4 chân với cáp PUR dài 200 mm và đạt cấp bảo vệ IP67/IP69K.

2. Ưu điểm nổi bật

• Cảm biến quang khuếch tán có Background Suppression.
• Thuộc Series 3C của Leuze.
• Phiên bản Small Light Spot (S).
• Chuyên dụng cho phát hiện các chi tiết nhỏ.
• Hạn chế ảnh hưởng của nền phía sau vật thể.
• Sử dụng LED đỏ.
• Bước sóng 650 nm.
• Khoảng cách hoạt động đảm bảo lên đến 200 mm với vật thể trắng 90%.
• Khoảng cách hoạt động với vật thể xám 18% lên đến 150 mm.
• Khoảng cách hoạt động với vật thể đen 6% lên đến 120 mm.
• Phạm vi điều chỉnh 15 – 200 mm.
• Sai số đen/trắng <10% đến 100 mm.
• Có 2 ngõ ra chuyển mạch kỹ thuật số.
• Ngõ ra 1: PNP – Light Switching.
• Ngõ ra 2: PNP – Dark Switching.
• Tần số chuyển mạch 1.000 Hz.
• Thời gian đáp ứng 0,5 ms.
• Thời gian sẵn sàng 300 ms.
• Nguồn cấp 10 – 30 VDC.
• Có bảo vệ đảo cực và ngắn mạch.
• Kết nối M12 4 chân A-coded.
• Cáp PUR dài 200 mm.
• Điều chỉnh bằng multiturn potentiometer.
• Có 2 LED hiển thị.
• Kích thước nhỏ gọn 11,4 × 34,2 × 18,3 mm.
• Khối lượng khoảng 20 g.
• Vỏ PC-ABS.
• Cấp bảo vệ IP67/IP69K.
• Nhiệt độ hoạt động -40 đến +60°C.
• Tương thích vật liệu ECOLAB.
• Đáp ứng tiêu chuẩn IEC 60947-5-2.

3. Thông số kỹ thuật

Thông số được đối chiếu từ trang sản phẩm chính thức của Leuze cho HT3C.S/4P-200-M12 – Part Number 50129381.

4. Ứng dụng trong hệ thống tự động hóa

HT3C.S/4P-200-M12 phù hợp với các ứng dụng cần phát hiện chính xác các vật thể hoặc chi tiết có kích thước nhỏ. Công nghệ Background Suppression giúp giảm ảnh hưởng của nền phía sau, trong khi phiên bản Small Light Spot tạo vùng phát hiện tập trung hơn.

Một số ứng dụng tiêu biểu:

• Máy lắp ráp tự động: phát hiện linh kiện nhỏ.
• Máy cấp phôi: xác nhận chi tiết đã đến vị trí.
• Dây chuyền điện tử: phát hiện linh kiện và sản phẩm nhỏ.
• Máy đóng gói: kiểm tra sự hiện diện của sản phẩm.
• Băng tải: phát hiện và đếm sản phẩm.
• Máy phân loại: nhận biết sản phẩm trước khi phân loại.
• Máy kiểm tra: xác định sự hiện diện hoặc vị trí của chi tiết.
• Dây chuyền sản xuất: kiểm tra sản phẩm tại từng công đoạn.
• Hệ thống logistics: phát hiện các kiện hàng hoặc vật thể nhỏ.
• Hệ thống PLC: truyền tín hiệu PNP về bộ điều khiển.

Với tần số chuyển mạch 1.000 Hz và thời gian đáp ứng 0,5 ms, thiết bị có khả năng đáp ứng nhanh khi vật thể di chuyển qua vùng phát hiện. Hai ngõ ra PNP với chế độ Light Switching và Dark Switching cũng giúp linh hoạt khi tích hợp vào logic điều khiển.

Kích thước chỉ 11,4 × 34,2 × 18,3 mm, cùng kết nối M12 và cấp bảo vệ IP67/IP69K, giúp model dễ bố trí trên các cụm máy có không gian hạn chế. Dải nhiệt độ hoạt động -40 đến +60°C phù hợp với nhiều điều kiện sản xuất công nghiệp.

5. Lựa chọn sản phẩm chính hãng tại Việt Nam

HT3C.S/4P-200-M12 (50129381) Leuze Vietnam là cảm biến quang khuếch tán có chức năng loại bỏ nền thuộc Series 3C, đặc biệt phù hợp cho phát hiện các chi tiết nhỏ trong máy móc và dây chuyền tự động hóa.

Model nổi bật với Small Light Spot, LED đỏ 650 nm, phạm vi điều chỉnh 15 – 200 mm, 2 ngõ ra PNP, tần số chuyển mạch 1.000 Hz, thời gian đáp ứng 0,5 ms, kết nối M12 4 chân và cấp bảo vệ IP67/IP69K.

Khi lựa chọn thiết bị, cần kiểm tra kích thước vật thể, màu sắc và độ phản xạ của sản phẩm, khoảng cách lắp đặt, đặc tính nền phía sau và kiểu tín hiệu PNP để đảm bảo model phù hợp với hệ thống thực tế.
