AB105STRDC24R/R E2S Vietnam

1. Giới thiệu sản phẩm

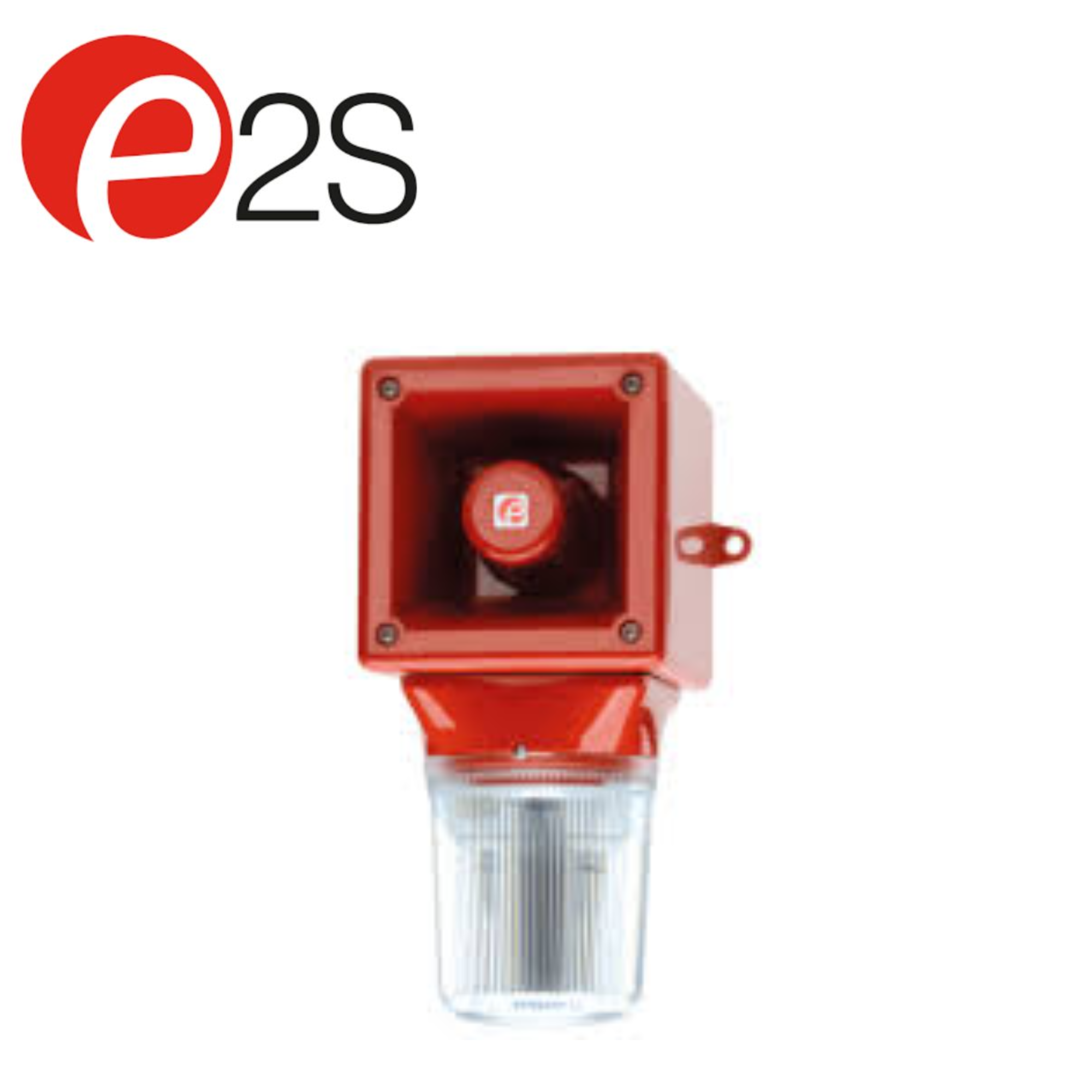

AB105STRDC24R/R là còi báo động kết hợp đèn chớp Xenon 5 Joule thuộc dòng AB105STR của E2S Warning Signals.

Thiết bị tích hợp Alarm Sounder và Xenon Strobe Beacon trong cùng một bộ, cung cấp cảnh báo đồng thời bằng âm thanh và ánh sáng. Model sử dụng nguồn 24VDC, vỏ màu đỏ và đèn/lens màu đỏ. (E2S Vietnam)

Dòng AB105STR phù hợp với các hệ thống Fire Alarm, Fire & Gas, Emergency Warning, Process Alarm và Industrial Safety, đặc biệt tại các nhà máy, khu vực sản xuất và hệ thống cảnh báo công nghiệp.

2. Đặc điểm nổi bật

Thiết kế tích hợp còi và đèn

AB105STRDC24R/R kết hợp còi báo động công suất cao với đèn chớp Xenon 5J, giúp tạo tín hiệu cảnh báo dễ nhận biết.

Còi và đèn có thể được vận hành từ cùng một nguồn hoặc điều khiển riêng biệt tùy cấu hình hệ thống. (E2S Vietnam)

Âm lượng lên đến 112 dB(A)

Phần sounder đạt:

• Maximum output: 112 dB(A) @ 1 m
• Nominal output: 105 dB(A) ±3 dB @ 1 m
• Effective range: khoảng 60 m @ 1 kHz

Thiết bị có 32 âm báo, đáp ứng các cấu hình cảnh báo khác nhau và hỗ trợ tiêu chuẩn UKOOA/PFEER. (E2S Vietnam)

Đèn Xenon 5 Joule

Beacon sử dụng nguồn sáng Xenon 5 Joule (5Ws). Phiên bản DC hỗ trợ tốc độ chớp tiêu chuẩn 1 Hz, đồng thời có tùy chọn 1,5 Hz và double-strike. (E2S Vietnam)

3. Thông số kỹ thuật

Các thông số trên được đối chiếu từ tài liệu kỹ thuật của dòng AB105STR. (E2S Vietnam)

4. Phân tích mã sản phẩm

Mã AB105STRDC24R/R có thể được hiểu theo cấu trúc đặt mã của E2S:

• AB105STR: dòng Alarm Sounder & Xenon Strobe.
• DC24: phiên bản sử dụng nguồn 24VDC.
• R đầu tiên: Enclosure màu Red.
• R thứ hai: Lens màu Red.

Theo bảng part code của E2S:

AB105STRDC24[x]/[y]

Trong đó:

• [x] = màu enclosure.
• [y] = màu lens.

Màu enclosure gồm Grey (G) và Red (R); màu lens gồm Amber (A), Blue (B), Clear (C), Green (G), Red (R), Yellow (Y). (E2S Vietnam)

Vì vậy:

AB105STRDC24R/R = Còi + đèn Xenon, 24VDC, vỏ đỏ, lens đỏ.

5. Khả năng cảnh báo bằng âm thanh

Phần Alarm Sounder cung cấp 32 âm báo và 3 alarm stages.

Mức âm thanh:

112 dB(A) @ 1 m – tối đa

105 dB(A) ±3 dB @ 1 m – nominal

Phạm vi hiệu quả được công bố khoảng 60 m tại 1 kHz. Âm lượng có thể điều chỉnh từ khoảng 96 đến 105 dB(A) đối với Tone 2. (E2S Vietnam)

Thiết bị hỗ trợ negative/reverse polarity stage switching trên phiên bản DC, cho phép hệ thống điều khiển các cấp cảnh báo khác nhau.

6. Đèn chớp Xenon

Phần beacon sử dụng công nghệ Xenon 5 Joule, tạo tín hiệu ánh sáng mạnh.

Thông số chính:

• Năng lượng: 5 Joule
• Flash tiêu chuẩn: 1 Hz / 60 flashes per minute
• Tùy chọn: 1,5 Hz / 90 flashes per minute
• Double Strike
• Tự động đồng bộ flash 1 Hz giữa các thiết bị.
• Tuổi thọ ống Xenon: duy trì khoảng 70% phát xạ sau 8 triệu lần chớp theo thông số dòng sản phẩm. (E2S Vietnam)

Màu lens Red giúp tín hiệu cảnh báo dễ nhận diện trong các hệ thống cảnh báo khẩn cấp.

7. Thiết kế và khả năng bảo vệ

Housing của AB105STR sử dụng vật liệu ABS chịu va đập cao, đạt các yêu cầu chống cháy UL94 V0 & 5VA FR.

Lens sử dụng Polycarbonate (PC) ổn định UV, giúp thiết bị phù hợp với các ứng dụng ngoài trời và môi trường công nghiệp.

Thiết bị đạt:

IP65

đồng thời sử dụng cơ cấu bayonet lens fixing kết hợp anti-tamper locking screw, giúp cố định lens chắc chắn và hạn chế thao tác tháo mở ngoài ý muốn. (E2S Vietnam)

8. Ứng dụng thực tế

Hệ thống Fire Alarm

AB105STRDC24R/R có thể sử dụng làm thiết bị cảnh báo tại các khu vực cần đồng thời tín hiệu âm thanh và ánh sáng.

Fire & Gas

Thiết bị có thể tích hợp vào hệ thống Fire & Gas Detection để cảnh báo khi phát hiện:

• Cháy.
• Khí gas.
• Khí độc.
• Điều kiện nguy hiểm.

Emergency Warning

Phù hợp cho hệ thống:

• Emergency Alarm.
• Emergency Shutdown.
• Evacuation Warning.
• Process Alarm.

Nhà máy dầu khí

Có thể sử dụng trong:

• Oil & Gas.
• Petrochemical.
• Gas Processing.
• Fuel Storage.
• Pipeline.
• Compressor Station.

Nhà máy công nghiệp

Thiết bị cũng phù hợp với các hệ thống cảnh báo trong:

• Nhà máy sản xuất.
• Nhà máy điện.
• Khu vực máy móc.
• Kho công nghiệp.
• Hệ thống xử lý vật liệu.

9. Ưu điểm của sản phẩm

Còi và đèn trong cùng một thiết bị

Tích hợp hai chức năng giúp tiết kiệm không gian và giảm số lượng thiết bị phải lắp đặt.

Âm thanh mạnh

Mức âm tối đa 112 dB(A) giúp tín hiệu cảnh báo dễ nhận biết trong môi trường nhiều tiếng ồn.

Xenon 5 Joule

Đèn chớp Xenon 5J tạo tín hiệu trực quan mạnh, phù hợp với cảnh báo khẩn cấp.

Nhiều lựa chọn âm báo

32 tones giúp đáp ứng nhiều yêu cầu cảnh báo khác nhau.

Điều khiển nhiều cấp

Sounder hỗ trợ 3 stages, beacon DC hỗ trợ 2 stages, cho phép xây dựng các cấp cảnh báo khác nhau. (E2S Vietnam)

Nguồn 24VDC

Nguồn 24VDC phù hợp với nhiều hệ thống điều khiển, báo cháy và tự động hóa công nghiệp.

10. Lưu ý khi lựa chọn và lắp đặt

Khi lựa chọn AB105STRDC24R/R, cần kiểm tra:

• Điện áp nguồn 24VDC.
• Dải nguồn 10–30VDC.
• Màu enclosure.
• Màu lens.
• Âm báo cần sử dụng.
• Số stage.
• Cable gland.
• Cable entry M20.
• Vị trí lắp đặt trong nhà hoặc ngoài trời.
• Yêu cầu IP.
• Nhiệt độ môi trường.
• Yêu cầu đồng bộ nhiều beacon.

Đối với phiên bản DC, có thể sử dụng reverse polarity switching để chuyển stage. Khi thiết kế hệ thống, cần kiểm tra sơ đồ đấu dây và yêu cầu điều khiển cụ thể của tủ Fire Alarm/Fire & Gas.

11. Tài liệu kỹ thuật và thông tin từ hãng

Tài liệu sản phẩm xác nhận AB105STR là dòng Alarm Sounder & Xenon Strobe, với phiên bản DC 24V, 48V và nhiều lựa chọn màu enclosure/lens. (E2S Vietnam)

👉 Hãng sản xuất: E2S Warning Signals

👉 Trang cung cấp tại Việt Nam: Electric Power – Jon-Jul Automation

12. Đặt mua AB105STRDC24R/R E2S Vietnam

AB105STRDC24R/R E2S Vietnam là còi báo động kết hợp đèn chớp Xenon 5 Joule, nguồn 24VDC, vỏ đỏ và lens đỏ. Thiết bị phù hợp với các hệ thống Fire Alarm, Fire & Gas, Emergency Warning, Process Alarm và Industrial Safety.

Khi yêu cầu báo giá, catalogue hoặc tư vấn kỹ thuật, nên cung cấp đầy đủ mã AB105STRDC24R/R để xác nhận chính xác cấu hình.
