D1XC1X05RDC024AB6A1R E2S Vietnam

1. Giới thiệu sản phẩm

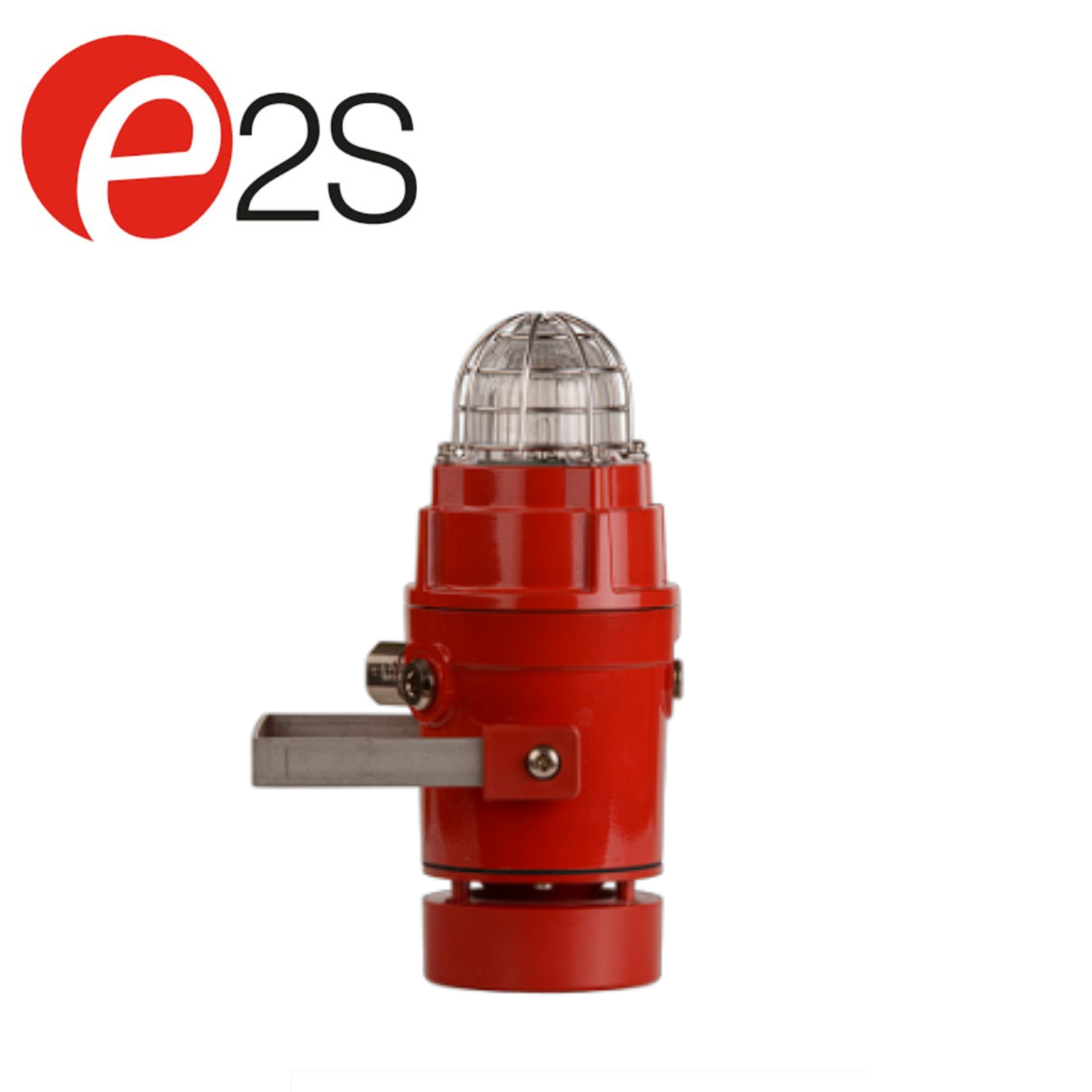

D1XC1X05RDC024AB6A1R là còi báo động kết hợp đèn chớp Xenon 5 Joule thuộc dòng D1xC1X05R của E2S Warning Signals.

Thiết bị kết hợp còi báo động hướng tâm (radial alarm horn) với đèn Xenon strobe 5J, tạo cảnh báo đồng thời bằng âm thanh và ánh sáng. Dòng D1xC1X05R sử dụng vỏ nhôm LM6 cấp marine, chống ăn mòn, đạt IP66/67 và được chứng nhận cho nhiều ứng dụng khu vực nguy hiểm.

Model này sử dụng 24VDC, phù hợp với các hệ thống Fire & Gas, Emergency Alarm, Process Safety, Oil & Gas và công nghiệp nặng.

2. Đặc điểm nổi bật

Còi báo động hướng tâm

D1xC1X05R sử dụng omni-directional radial horn, giúp âm thanh được phát tán rộng xung quanh thiết bị.

Mức âm thanh tối đa đạt 110 dB(A) tại 1 m, mức danh định 105 dB(A) ±3 dB tại 1 m, với phạm vi hiệu quả khoảng 125 m tại 1 kHz.

Đèn chớp Xenon 5 Joule

Thiết bị tích hợp đèn Xenon có năng lượng 5 Joule (5 Ws). Có thể lựa chọn các chế độ flash như:

• 1 Hz – 60 lần/phút
• 1,5 Hz – 90 lần/phút
• Double Strike

Đèn có nhiều tùy chọn màu lens gồm Amber, Blue, Clear, Green, Magenta, Red và Yellow.

Thiết kế cho khu vực nguy hiểm

D1xC1X05R được chứng nhận cho nhiều môi trường hazardous area, bao gồm Class I Division 1, Zone 1 và các cấu hình IECEx/ATEX cho Zone 1, 2, 21 và 22.

3. Thông số kỹ thuật

Các thông số trên được đối chiếu với trang sản phẩm và tài liệu kỹ thuật của E2S.

4. Phân tích mã sản phẩm

Mã D1XC1X05RDC024AB6A1R có cấu trúc theo bảng ordering code của E2S:

• D1xC1X05: Combined Alarm Horn & Xenon Strobe.
• R: Omni-directional radial horn.
• DC024: nguồn 20–28VDC, danh định 24VDC.
• A: cấu hình cable entry 2 × M20 × 1.5 mm + 1 × 1/2″ NPT.
• B: stopping plug/adaptor bằng Brass.
• 6: Surface bracket A4 316 Stainless Steel with Equipment Tag & Duty Label.
• A1: phiên bản chứng nhận UL, cUL, ULC, IECEx, ATEX, PESO, CSFM, INMETRO – SIL1 & SIL2.
• R: màu vỏ Red.

Lưu ý: Chuỗi mã người dùng cung cấp kết thúc ở A1R, nên phần lens colour không được thể hiện thành một ký tự riêng sau màu enclosure trong chuỗi này. Khi đặt hàng thực tế nên đối chiếu full configuration với E2S để xác nhận màu lens.

5. Khả năng phát âm thanh

D1xC1X05R cung cấp 64 âm báo, hỗ trợ 4 alarm stages và cho phép kích hoạt từng stage từ xa.

Cấu hình âm thanh có thể lựa chọn theo yêu cầu của hệ thống. Các tone trong danh mục E2S bao gồm nhiều kiểu như:

• Continuous tone.
• Sweeping tone.
• Intermittent tone.
• PFEER General Alarm.
• Toxic Gas Alarm.
• IMO Code.
• ISO 8201.
• NFPA Temporal.

Thiết bị hỗ trợ điều chỉnh âm lượng toàn dải, giúp phù hợp với từng môi trường lắp đặt.

6. Đèn cảnh báo Xenon

Phần đèn sử dụng công nghệ Xenon Strobe 5 Joule, tạo tín hiệu ánh sáng mạnh để cảnh báo trực quan.

Thông số chính:

• Năng lượng: 5 Joule
• Flash rate: 1 Hz
• Flash rate: 1,5 Hz
• Double Strike
• Effective intensity: 143 cd
• Peak candela đo theo I.E.S.: 46.976 cd
• Peak candela tính toán theo năng lượng: 500.000 cd

E2S cung cấp nhiều lựa chọn màu lens: Amber, Blue, Clear, Green, Magenta, Red và Yellow.

7. Khả năng chống cháy nổ

D1xC1X05R được thiết kế cho các hệ thống cảnh báo trong môi trường có nguy cơ cháy nổ.

Theo tài liệu E2S, phiên bản IECEx/ATEX có các cấu hình:

II 2G Ex db IIC T4/T5 Gb

và:

II 2D Ex tb IIIC T115°C Db

tùy điều kiện nhiệt độ và cấu hình chứng nhận.

Thiết bị cũng có các chứng nhận UL/CSA cho Class I Division 1 và các cấu hình Zone tương ứng.

Điều này giúp sản phẩm phù hợp với những khu vực yêu cầu thiết bị cảnh báo explosion-proof.

8. Thiết kế vỏ và khả năng bảo vệ

Housing được chế tạo từ marine-grade aluminium LM6 – copper free, xử lý chromate và sơn powder coating chống ăn mòn.

Thiết bị đạt:

IP66/67

và:

UL Type 4 / 4X / 3R / 13

E2S cũng công bố khả năng đáp ứng môi trường ăn mòn theo ISO 12944-6 CX, C5VH và C5H.

Đây là ưu điểm đáng chú ý khi thiết bị được lắp đặt tại:

• Khu vực ven biển.
• Offshore.
• Nhà máy hóa chất.
• Nhà máy dầu khí.
• Khu vực ngoài trời.
• Môi trường có độ ẩm cao.

9. Ứng dụng thực tế

Hệ thống Fire & Gas

D1XC1X05RDC024AB6A1R có thể sử dụng làm thiết bị cảnh báo âm thanh và ánh sáng trong hệ thống Fire & Gas.

Khi hệ thống phát hiện cháy hoặc khí nguy hiểm, thiết bị có thể đồng thời phát:

Cảnh báo âm thanh + Cảnh báo ánh sáng.

Ngành Oil & Gas

Phù hợp cho:

• Nhà máy lọc dầu.
• Nhà máy xử lý khí.
• Gas plant.
• Kho chứa nhiên liệu.
• Trạm dầu khí.
• Pipeline.
• Offshore platform.

Nhà máy hóa chất

Thiết bị có thể được sử dụng tại các khu vực sản xuất, xử lý hoặc lưu trữ hóa chất có nguy cơ cháy nổ.

Emergency Warning

Có thể tích hợp với:

• Emergency Shutdown.
• Process Alarm.
• Gas Detection.
• Fire Alarm.
• Emergency Evacuation.

Marine & Offshore

Vỏ nhôm marine-grade và khả năng chống ăn mòn giúp sản phẩm phù hợp với môi trường hàng hải và offshore.

10. Ưu điểm của sản phẩm

Cảnh báo kép

Tích hợp còi + đèn Xenon trong một thiết bị, giúp giảm số lượng thiết bị cần lắp đặt.

Âm thanh mạnh

Mức âm tối đa 110 dB(A) giúp tín hiệu cảnh báo dễ nhận biết trong môi trường công nghiệp nhiều tiếng ồn.

Đèn Xenon 5J

Tín hiệu flash cường độ cao phù hợp với cảnh báo khẩn cấp và hệ thống an toàn.

64 âm báo

Cho phép lựa chọn tone phù hợp với từng hệ thống và tiêu chuẩn cảnh báo.

4 alarm stages

Hỗ trợ nhiều cấp độ cảnh báo và điều khiển từ xa.

Chứng nhận quốc tế

Thiết bị có nhiều chứng nhận như IECEx, ATEX, UL, cUL, ULC, PESO, CSFM và INMETRO, tùy phiên bản.

SIL1 & SIL2

Phiên bản A1 hỗ trợ cấu hình đáp ứng SIL1 và SIL2 theo IEC 61508:2010.

11. Lưu ý khi lựa chọn và lắp đặt

Khi sử dụng D1XC1X05RDC024AB6A1R, cần kiểm tra:

• Điện áp 24VDC.
• Dải nguồn 20–28VDC.
• Cable entry.
• Loại stopping plug.
• Bracket/guard.
• Màu enclosure.
• Màu lens.
• Zone và Division của khu vực lắp đặt.
• Gas/Dust Group.
• Temperature Class.
• Chứng nhận Ex.
• Yêu cầu EOL monitoring.
• Yêu cầu alarm tone và stage.

Đặc biệt, hệ thống cấp nguồn và cable gland phải đáp ứng đúng yêu cầu của khu vực hazardous area. E2S cho phép tích hợp EOL monitoring trên phiên bản DC, với giá trị phụ thuộc thiết kế của control panel.

12. Tài liệu kỹ thuật từ hãng

E2S cung cấp đầy đủ datasheet, installation manual, IECEx certificate, ATEX certificate, UL certificate, wiring schematic, bản vẽ 2D/3D và tài liệu SIL cho dòng D1xC1X05R.

👉 Hãng sản xuất: E2S Warning Signals

👉 Trang cung cấp tại Việt Nam: Electric Power – Jon-Jul Automation

13. Đặt mua D1XC1X05RDC024AB6A1R E2S Vietnam

D1XC1X05RDC024AB6A1R E2S Vietnam là còi báo động hướng tâm kết hợp đèn chớp Xenon 5 Joule, nguồn 24VDC, vỏ nhôm LM6 chống ăn mòn, cấu hình Brass stopping plug, surface bracket A4 316 SS, equipment tag & duty label, phiên bản chứng nhận quốc tế và vỏ màu đỏ.

Sản phẩm đặc biệt phù hợp cho các hệ thống Fire & Gas, Fire Alarm, Emergency Warning, Process Safety, Oil & Gas, Petrochemical, Chemical, Marine và Offshore.

Khi yêu cầu báo giá hoặc catalogue, nên cung cấp đầy đủ mã D1XC1X05RDC024AB6A1R để xác nhận chính xác cấu hình thiết bị.
