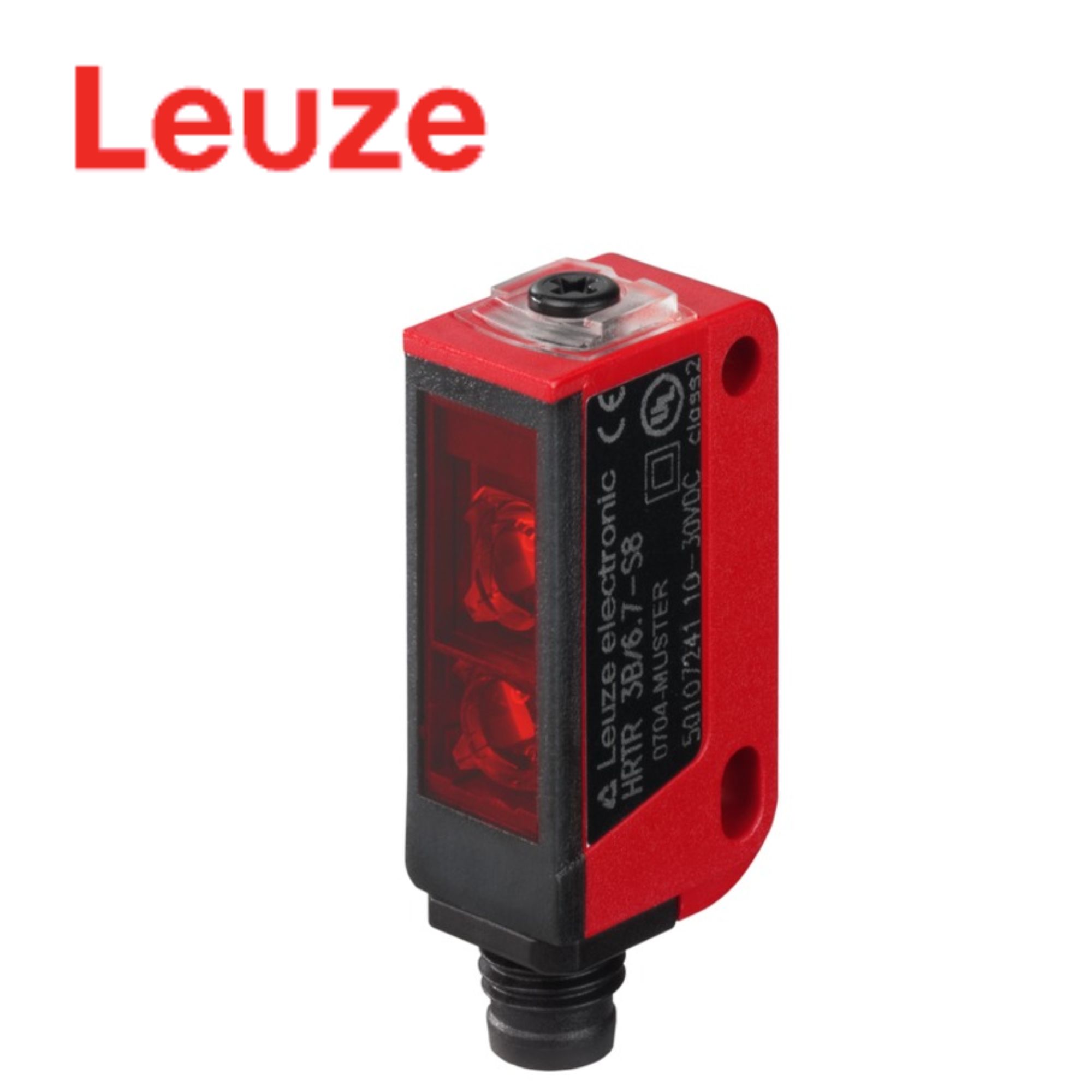

HRTR 3B/2.71 (50128504) Diffuse Sensor Leuze Vietnam

1. Giới thiệu sản phẩm 🔎

HRTR 3B/2.71 (50128504) Leuze Vietnam là Diffuse Sensor with Background Suppression – cảm biến quang phản xạ khuếch tán có chức năng loại bỏ ảnh hưởng nền, thuộc Series 3B của Leuze.

Thiết bị hoạt động theo diffuse reflection principle with background suppression, trong đó cảm biến phát ánh sáng về phía vật thể và nhận tín hiệu phản xạ trực tiếp từ bề mặt vật thể. Chức năng background suppression – loại bỏ nền giúp cảm biến phân biệt vật thể cần phát hiện với khu vực nền phía sau.

Model HRTR 3B/2.71 sử dụng LED đỏ bước sóng 620 nm, có dải hoạt động từ 0,005 đến 0,4 m, nguồn cấp 10 – 30 VDC và 1 ngõ ra chuyển mạch NPN Light switching. Thiết bị có tần số chuyển mạch lên đến 1.000 Hz, thời gian đáp ứng khoảng 0,5 ms, phù hợp với các ứng dụng phát hiện vật thể trong máy móc và dây chuyền tự động hóa.

Một điểm cần lưu ý là HRTR 3B/2.71 – 50128504 hiện đã không còn được Leuze cung cấp như model hiện hành. Trang sản phẩm chính thức của Leuze xác nhận thiết bị có successor device là HT23/2 – Part No. 50138442.

🌐 Website chính thức hãng: Leuze

🌐 Website tư vấn & báo giá: Electric Power – Jon-Jul

2. Nguyên lý hoạt động ⚙️

🔴 Phản xạ khuếch tán

HRTR 3B/2.71 sử dụng diffuse reflection principle.

Cảm biến phát ánh sáng đỏ về phía vật thể. Khi ánh sáng tiếp xúc với bề mặt vật thể, một phần ánh sáng được phản xạ trở lại bộ thu bên trong cảm biến.

Khi vật thể xuất hiện trong vùng phát hiện, cường độ tín hiệu phản xạ thay đổi. Cảm biến phân tích tín hiệu này để xác định trạng thái có hoặc không có vật thể.

🎯 Chức năng Background Suppression

Điểm nổi bật của thiết bị là background suppression – loại bỏ ảnh hưởng nền.

Trong các ứng dụng mà phía sau vật thể có bề mặt cố định hoặc vật liệu có độ phản xạ cao, chức năng này giúp hạn chế việc cảm biến nhận nhầm nền thành vật thể cần phát hiện.

Nhờ đó, thiết bị phù hợp với những vị trí kiểm tra mà khoảng cách giữa sản phẩm và nền có thể thay đổi trong phạm vi nhất định.

📏 Dải hoạt động 0,005 – 0,4 m

Theo dữ liệu kỹ thuật của Leuze, HRTR 3B/2.71 có guaranteed operating range từ 0,005 đến 0,4 m.

Dải hoạt động giới hạn cũng được công bố ở mức 0,005 – 0,4 m, phù hợp với các ứng dụng phát hiện vật thể ở khoảng cách gần và trung bình.

🔴 LED đỏ 620 nm

Thiết bị sử dụng Red LED với bước sóng 620 nm.

Nguồn sáng dạng đỏ giúp tạo tín hiệu quang học phù hợp cho các ứng dụng phát hiện vật thể trong máy tự động hóa.

Tín hiệu phát có dạng pulsed, với hình dạng điểm sáng rectangular.

⚡ Ngõ ra NPN

HRTR 3B/2.71 được trang bị 1 digital switching output.

Ngõ ra sử dụng transistor NPN và hoạt động theo nguyên lý Light switching.

Cấu hình này cho phép cảm biến truyền trạng thái phát hiện về PLC hoặc bộ điều khiển sử dụng đầu vào NPN phù hợp.

🚀 Tần số chuyển mạch 1.000 Hz

Thiết bị có switching frequency lên đến 1.000 Hz và response time khoảng 0,5 ms.

Đây là cấu hình phù hợp với các ứng dụng cần phát hiện vật thể nhanh, chẳng hạn như đếm sản phẩm hoặc giám sát vật thể chuyển động trên dây chuyền.

🎛️ Điều chỉnh bằng Multiturn Potentiometer

HRTR 3B/2.71 được trang bị multiturn potentiometer để điều chỉnh.

Thiết kế này cho phép người dùng thiết lập ngưỡng hoạt động của cảm biến phù hợp với khoảng cách và điều kiện thực tế của ứng dụng.

3. Thông số kỹ thuật 📋

Các thông số được đối chiếu từ dữ liệu sản phẩm chính thức của Leuze cho HRTR 3B/2.71 – 50128504.

4. Ứng dụng trong tự động hóa 🏭

Với thiết kế nhỏ gọn, khả năng loại bỏ ảnh hưởng nền và tốc độ chuyển mạch cao, HRTR 3B/2.71 phù hợp với nhiều ứng dụng phát hiện vật thể trong tự động hóa.

📦 Phát hiện sản phẩm trên băng tải

Cảm biến có thể được lắp đặt bên cạnh hoặc phía trên băng tải để phát hiện sản phẩm đi qua.

Khi vật thể đi vào vùng phát hiện, ngõ ra NPN thay đổi trạng thái và truyền tín hiệu về PLC.

⚙️ Kiểm tra sự hiện diện của chi tiết

HRTR 3B/2.71 có thể được sử dụng để xác nhận một chi tiết đã xuất hiện đúng vị trí trước khi máy thực hiện công đoạn tiếp theo.

🔄 Đếm sản phẩm

Với tần số chuyển mạch lên đến 1.000 Hz và thời gian đáp ứng khoảng 0,5 ms, cảm biến có thể được sử dụng cho các ứng dụng đếm vật thể có tốc độ chuyển động tương đối cao.

📏 Kiểm tra vị trí

Chức năng background suppression giúp cảm biến phát hiện vật thể trong vùng được thiết lập mà hạn chế ảnh hưởng của nền phía sau.

🏭 Máy lắp ráp

Thiết bị có thể được sử dụng để kiểm tra sự hiện diện của linh kiện, chi tiết hoặc sản phẩm tại từng công đoạn của máy.

📦 Máy đóng gói

Cảm biến có thể phát hiện bao bì, sản phẩm hoặc chi tiết trước khi hệ thống thực hiện các bước đóng gói tiếp theo.

5. Ưu điểm nổi bật ⭐

HRTR 3B/2.71 là cảm biến quang phản xạ khuếch tán Series 3B của Leuze, nổi bật với chức năng background suppression và tốc độ đáp ứng nhanh.

🔹 Thuộc Series 3B của Leuze.

🔹 Là Diffuse Sensor with Background Suppression.

🔹 Hoạt động theo Diffuse Reflection Principle.

🔹 Tích hợp chức năng Background Suppression.

🔹 Sử dụng Red LED 620 nm.

🔹 Dải hoạt động 0,005 – 0,4 m.

🔹 1 ngõ ra digital NPN.

🔹 Ngõ ra hoạt động theo Light switching.

🔹 Tần số chuyển mạch lên đến 1.000 Hz.

🔹 Thời gian đáp ứng khoảng 0,5 ms.

🔹 Nguồn cấp 10 – 30 VDC.

🔹 Cáp kết nối dài 2 m.

🔹 Cấu hình 4-wire.

🔹 Điều chỉnh bằng Multiturn potentiometer.

🔹 Thiết kế nhỏ gọn 11 × 32 × 17 mm.

🔹 Khối lượng chỉ khoảng 10 g.

🔹 Vỏ PC-ABS.

🔹 Cấp bảo vệ IP67.

🔹 Nhiệt độ hoạt động -30 đến +55°C.

Đặc biệt, cấu hình Background Suppression + 1.000 Hz switching frequency + 0,5 ms response time giúp model đáp ứng tốt các ứng dụng phát hiện vật thể nhanh trong hệ thống tự động hóa.

6. Khả năng kết nối và tích hợp 🔌

HRTR 3B/2.71 sử dụng nguồn cấp 10 – 30 VDC và kết nối bằng cáp 2 m, 4 dây.

Cấu hình cơ bản:

• Model: HRTR 3B/2.71
• Part Number: 50128504
• Series: 3B
• Nguyên lý: Diffuse reflection with background suppression
• Light source: Red LED
• Wavelength: 620 nm
• Supply voltage: 10 – 30 VDC
• Digital output: 1
• Output: NPN
• Switching principle: Light switching
• Switching frequency: 1.000 Hz
• Response time: 0,5 ms
• Connection: 2 m cable
• Conductors: 4-wire
• Protection: IP67

Thiết bị có thể kết nối với PLC và bộ điều khiển có đầu vào phù hợp với tín hiệu NPN Light switching.

7. Lưu ý khi lựa chọn và thay thế 🔍

Một điểm rất quan trọng khi tìm mua HRTR 3B/2.71 là model này đã được Leuze ngừng cung cấp.

Theo trang sản phẩm chính thức của Leuze, HRTR 3B/2.71 – Part No. 50128504 hiện có trạng thái không còn khả dụng và model được chỉ định là HT23/2 – Part No. 50138442.

Do đó, nếu hệ thống hiện tại đang sử dụng HRTR 3B/2.71, cần kiểm tra:

• Model: HRTR 3B/2.71.
• Part Number: 50128504.
• Series: 3B.
• Operating range: 0,005 – 0,4 m.
• Light source: Red LED.
• Output: NPN.
• Switching: Light switching.
• Supply: 10 – 30 VDC.
• Cable: 2 m, 4-wire.
• Protection: IP67.

🔄 Model kế nhiệm

Leuze hiện chỉ định HT23/2 – Part No. 50138442 là successor device của HRTR 3B/2.71.

Tuy nhiên, khi thay thế trong một hệ thống đang vận hành, không nên chỉ dựa vào tên model kế nhiệm. Cần đối chiếu thêm kích thước, kiểu kết nối, ngõ ra, khoảng cách phát hiện và điều kiện lắp đặt để đảm bảo thiết bị mới tương thích với máy.

Nếu khách hàng cần đúng mã HRTR 3B/2.71, nên cung cấp chính xác Part Number 50128504 để kiểm tra khả năng cung ứng hoặc phương án thay thế phù hợp.

8. Liên hệ tư vấn và báo giá tại Việt Nam 🇻🇳

Nếu bạn đang tìm HRTR 3B/2.71 (50128504) Diffuse Sensor Leuze Vietnam, hãy cung cấp Model hoặc Part Number để được kiểm tra tình trạng sản phẩm và phương án thay thế.
