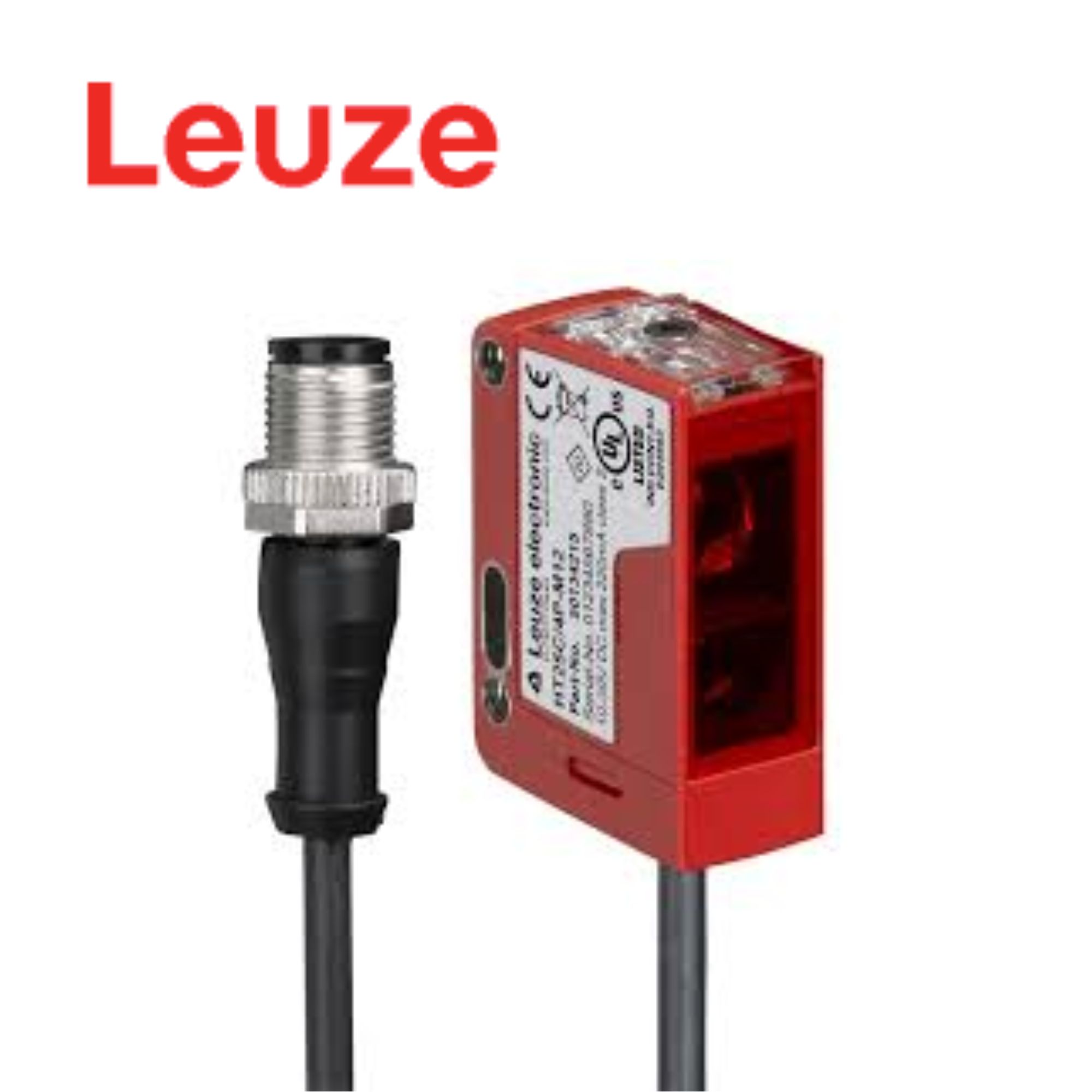

HT25C.XL/4P-200-M12 (50139624) Leuze Vietnam

1. Giới thiệu sản phẩm

HT25C.XL/4P-200-M12 (50139624) Leuze Vietnam là cảm biến quang khuếch tán có chức năng loại bỏ nền (Diffuse Sensor with Background Suppression) thuộc Series 25C của Leuze, được thiết kế để phát hiện vật thể chính xác trong các hệ thống tự động hóa công nghiệp.

Điểm nổi bật của phiên bản này là Extra Long Light Spot (XL), tạo vùng sáng hình chữ nhật kích thước 15 × 40 mm tại khoảng cách 300 mm. Cảm biến sử dụng LED đỏ bước sóng 640 nm, hỗ trợ khoảng cách hoạt động đảm bảo lên đến 0,6 m đối với vật thể trắng 90% và có khả năng giảm ảnh hưởng của nền phía sau.

HT25C.XL/4P-200-M12 được trang bị 2 ngõ ra chuyển mạch PNP, gồm Light Switching và Dark Switching, tần số chuyển mạch 1.000 Hz, thời gian đáp ứng 0,5 ms. Thiết bị sử dụng nguồn 10 – 30 VDC, kết nối M12 4 chân với đoạn cáp PUR dài 200 mm, đồng thời đạt cấp bảo vệ IP67 và IP69K.

2. Ưu điểm nổi bật

• Cảm biến quang khuếch tán có Background Suppression.
• Thuộc Series 25C của Leuze.
• Phiên bản đặc biệt Extra Long Light Spot (XL).
• Giảm ảnh hưởng của nền phía sau vật thể.
• Sử dụng LED ánh sáng đỏ.
• Bước sóng ánh sáng 640 nm.
• Khoảng cách hoạt động đảm bảo lên đến 0,6 m với vật thể trắng 90%.
• Khoảng cách hoạt động với vật thể xám 18% lên đến 0,5 m.
• Khoảng cách hoạt động với vật thể đen 6% lên đến 0,45 m.
• Phạm vi điều chỉnh 50 – 600 mm.
• Kích thước điểm sáng 15 × 40 mm tại 300 mm.
• Điểm sáng dạng hình chữ nhật.
• Sai số đen/trắng <10% đến 350 mm.
• Có 2 ngõ ra chuyển mạch kỹ thuật số.
• Ngõ ra 1: PNP – Light Switching.
• Ngõ ra 2: PNP – Dark Switching.
• Tần số chuyển mạch lên đến 1.000 Hz.
• Thời gian đáp ứng chỉ 0,5 ms.
• Nguồn cấp 10 – 30 VDC.
• Bảo vệ đảo cực.
• Bảo vệ ngắn mạch.
• Kết nối M12, 4 chân, A-coded.
• Cáp dài 200 mm.
• Vỏ cáp bằng PUR.
• Điều chỉnh bằng potentiometer nhiều vòng.
• Có 2 LED hiển thị trạng thái.
• Kích thước 15 × 42,7 × 30 mm.
• Vỏ ABS nhỏ gọn.
• Khối lượng khoảng 33 g.
• Cấp bảo vệ IP67/IP69K.
• Nhiệt độ hoạt động -40 đến +60°C.
• Tương thích vật liệu ECOLAB.
• Đáp ứng tiêu chuẩn IEC 60947-5-2.

3. Thông số kỹ thuật

Các thông số trên được đối chiếu theo dữ liệu sản phẩm HT25C.XL/4P-200-M12 – Part Number 50139624 trên website chính thức của Leuze.

4. Ứng dụng trong hệ thống tự động hóa

HT25C.XL/4P-200-M12 phù hợp với các ứng dụng cần phát hiện sự hiện diện, vị trí hoặc chuyển động của vật thể trong dây chuyền sản xuất, máy móc và hệ thống tự động hóa.

Công nghệ Background Suppression giúp cảm biến tập trung vào vật thể cần phát hiện và hạn chế ảnh hưởng từ nền phía sau. Đây là đặc điểm hữu ích khi sản phẩm được đặt trước các bề mặt có màu sắc hoặc độ phản xạ khác nhau.

Phiên bản XL tạo vùng sáng hình chữ nhật lớn, kích thước 15 × 40 mm tại 300 mm, giúp tăng khả năng bao phủ đối tượng cần phát hiện trong những ứng dụng mà điểm sáng thông thường có thể quá nhỏ.

Một số ứng dụng tiêu biểu:

• Băng tải: phát hiện sản phẩm và kiện hàng.
• Dây chuyền đóng gói: nhận biết hộp, bao bì và sản phẩm.
• Máy lắp ráp: kiểm tra sự hiện diện của linh kiện.
• Máy cấp phôi: xác nhận sản phẩm đã đến vị trí.
• Hệ thống đếm sản phẩm: tạo tín hiệu khi vật thể đi qua.
• Máy phân loại: phát hiện sản phẩm trước công đoạn phân loại.
• Dây chuyền logistics: nhận biết kiện hàng.
• Kho tự động: kiểm tra sự hiện diện của hàng hóa.
• Máy kiểm tra: xác định sản phẩm có nằm đúng vị trí hay không.
• Hệ thống điều khiển PLC: truyền tín hiệu PNP về bộ điều khiển.

Tần số chuyển mạch 1.000 Hz và thời gian đáp ứng 0,5 ms cho phép cảm biến đáp ứng tốt các ứng dụng phát hiện vật thể có tốc độ cao. Hai ngõ ra PNP với chế độ Light Switching và Dark Switching giúp linh hoạt khi tích hợp vào logic điều khiển của máy.

Thiết kế nhỏ gọn 15 × 42,7 × 30 mm, kết nối M12 và cấp bảo vệ IP67/IP69K giúp model phù hợp với nhiều vị trí lắp đặt trong môi trường công nghiệp. Dải nhiệt độ hoạt động từ -40 đến +60°C cũng mở rộng phạm vi sử dụng của thiết bị.

5. Lựa chọn sản phẩm chính hãng tại Việt Nam

HT25C.XL/4P-200-M12 (50139624) Leuze Vietnam là cảm biến quang khuếch tán có chức năng loại bỏ nền, thuộc Series 25C, phù hợp cho các ứng dụng phát hiện sản phẩm trong dây chuyền tự động hóa, đóng gói, logistics và máy móc công nghiệp.

Model nổi bật với Extra Long Light Spot, LED đỏ 640 nm, khoảng cách phát hiện lên đến 0,6 m, 2 ngõ ra PNP, tần số chuyển mạch 1.000 Hz, thời gian đáp ứng 0,5 ms, kết nối M12 4 chân và cấp bảo vệ IP67/IP69K.

Khi lựa chọn thiết bị, cần kiểm tra kích thước và màu sắc vật thể, khoảng cách lắp đặt, đặc tính của nền phía sau, phạm vi điều chỉnh và kiểu tín hiệu PNP để đảm bảo cảm biến đáp ứng đúng yêu cầu của hệ thống.
