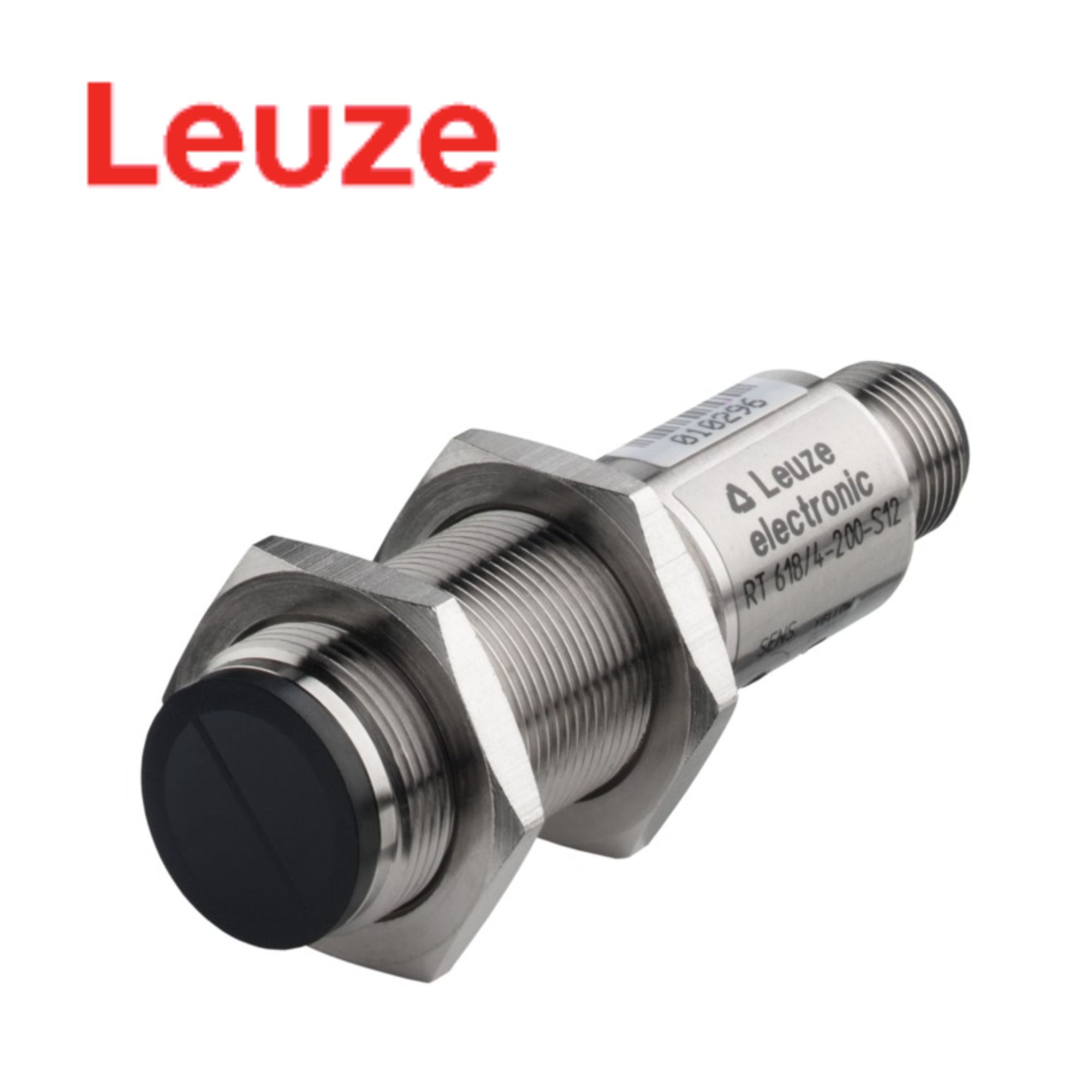

RT 618/4-200-S12 (50038449) Leuze Vietnam

1. Giới thiệu sản phẩm

RT 618/4-200-S12 (50038449) Leuze Vietnam là cảm biến quang khuếch tán năng lượng (Energetic Diffuse Sensor) thuộc Series 618 của Leuze, được thiết kế để phát hiện trực tiếp vật thể trong các hệ thống tự động hóa công nghiệp.

Thiết bị hoạt động theo nguyên lý phản xạ khuếch tán, sử dụng LED hồng ngoại 880 nm để nhận biết ánh sáng phản xạ từ bề mặt vật thể. Với vật thể màu trắng có độ phản xạ 90%, khoảng cách hoạt động đảm bảo đạt 0,2 m, trong khi khoảng cách giới hạn lên đến 0,3 m.

RT 618/4-200-S12 sử dụng nguồn cấp 10 – 30 VDC, ngõ ra transistor PNP có thể chuyển đổi Light/Dark, tần số chuyển mạch 500 Hz, thời gian đáp ứng 1 ms và kết nối M12 4 chân. Thiết bị có vỏ kim loại đồng thau mạ nickel, cấp bảo vệ IP67, phù hợp với nhiều ứng dụng phát hiện sản phẩm trên máy móc và dây chuyền sản xuất.

Lưu ý: Theo thông tin hiện tại từ Leuze, model RT 618/4-200-S12 đã ngừng cung cấp và sản phẩm kế nhiệm được hãng chỉ định là ET328.3/4P-M12 – Part Number 50122726.

2. Ưu điểm nổi bật

• Cảm biến quang khuếch tán năng lượng.
• Thuộc Series 618 của Leuze.
• Hoạt động theo nguyên lý Diffuse Reflection.
• Không cần reflector để phát hiện vật thể.
• Sử dụng LED hồng ngoại.
• Bước sóng 880 nm.
• Tín hiệu phát dạng xung.
• Điểm sáng dạng tròn.
• Khoảng cách hoạt động với vật thể trắng 90%: 0 – 0,2 m.
• Khoảng cách hoạt động với vật thể xám 18%: 0,001 – 0,097 m.
• Khoảng cách hoạt động với vật thể đen 6%: 0,003 – 0,065 m.
• Khoảng cách giới hạn với vật thể trắng 90%: 0 – 0,3 m.
• Khoảng cách giới hạn với vật thể xám 18%: 0,001 – 0,146 m.
• Khoảng cách giới hạn với vật thể đen 6%: 0,003 – 0,1 m.
• Có 1 ngõ ra chuyển mạch kỹ thuật số.
• Ngõ ra transistor PNP.
• Có thể chuyển đổi Light/Dark Switching.
• Tần số chuyển mạch 500 Hz.
• Thời gian đáp ứng 1 ms.
• Thời gian sẵn sàng 100 ms.
• Nguồn cấp 10 – 30 VDC.
• Có bảo vệ quá áp.
• Có bảo vệ ngắn mạch.
• Đầu nối M12 4 chân A-coded.
• Đầu nối dạng Male bằng kim loại.
• Thiết kế dạng trụ M18 × 1 mm.
• Vỏ bằng đồng thau mạ nickel.
• Kích thước Ø18 × 60 mm.
• Khối lượng khoảng 40 g.
• Có 2 LED hiển thị.
• Điều chỉnh bằng potentiometer 270°.
• Cấp bảo vệ IP67.
• Nhiệt độ hoạt động -25 đến +55°C.
• Nhiệt độ lưu trữ -30 đến +70°C.
• Đáp ứng tiêu chuẩn IEC 60947-5-2.

3. Thông số kỹ thuật

Các thông số trên được đối chiếu từ trang sản phẩm chính thức của Leuze cho RT 618/4-200-S12 – Part Number 50038449.

4. Ứng dụng trong hệ thống tự động hóa

RT 618/4-200-S12 được sử dụng để phát hiện sự hiện diện, vị trí hoặc chuyển động của vật thể trong các máy móc và dây chuyền tự động hóa.

Do hoạt động theo nguyên lý phản xạ khuếch tán, cảm biến có thể phát hiện trực tiếp vật thể mà không cần sử dụng reflector. Khi ánh sáng hồng ngoại phát ra gặp vật thể, tín hiệu phản xạ được cảm biến tiếp nhận và chuyển thành tín hiệu chuyển mạch đưa về hệ thống điều khiển.

Một số ứng dụng tiêu biểu:

• Băng tải: phát hiện sản phẩm đi qua.
• Dây chuyền đóng gói: nhận biết hộp, bao bì hoặc sản phẩm.
• Máy lắp ráp: xác nhận linh kiện đã đến vị trí.
• Hệ thống đếm sản phẩm: tạo tín hiệu khi vật thể đi qua.
• Máy phân loại: phát hiện sản phẩm trước khi phân loại.
• Dây chuyền sản xuất: kiểm tra sự hiện diện của sản phẩm.
• Máy cấp phôi: xác nhận vật thể đã được đưa vào vị trí.
• Hệ thống logistics: phát hiện kiện hàng trên băng tải.
• Kho tự động: giám sát sự hiện diện của hàng hóa.
• Hệ thống điều khiển PLC: truyền tín hiệu PNP về bộ điều khiển.

Tần số chuyển mạch 500 Hz cùng thời gian đáp ứng 1 ms cho phép thiết bị đáp ứng các ứng dụng cần phát hiện vật thể với tốc độ tương đối cao. Ngõ ra PNP có thể chuyển đổi giữa Light Switching và Dark Switching, giúp linh hoạt khi tích hợp vào logic điều khiển của máy.

Thiết kế dạng trụ M18 × 1 mm, kích thước Ø18 × 60 mm và kết nối M12 4 chân giúp model dễ dàng lắp đặt trên các cụm máy. Vỏ đồng thau mạ nickel và cấp bảo vệ IP67 hỗ trợ thiết bị hoạt động trong môi trường công nghiệp.

5. Lựa chọn sản phẩm phù hợp tại Việt Nam

RT 618/4-200-S12 (50038449) Leuze Vietnam là cảm biến quang khuếch tán năng lượng Series 618, được sử dụng để phát hiện vật thể ở khoảng cách ngắn trong các hệ thống tự động hóa.

Model nổi bật với LED hồng ngoại 880 nm, khoảng cách hoạt động đảm bảo 0,2 m với vật thể trắng 90%, ngõ ra PNP Light/Dark, tần số chuyển mạch 500 Hz, thời gian đáp ứng 1 ms, nguồn 10 – 30 VDC, kết nối M12 4 chân và cấp bảo vệ IP67.

Tuy nhiên, cần lưu ý rằng Leuze hiện đã ngừng cung cấp RT 618/4-200-S12. Theo trang sản phẩm chính thức, model kế nhiệm được hãng chỉ định là ET328.3/4P-M12 (50122726). Vì vậy, nếu cần thay thế thiết bị trong hệ thống đang sử dụng RT 618/4-200-S12, nên kiểm tra toàn bộ thông số kỹ thuật và điều kiện lắp đặt trước khi chuyển sang model mới.
