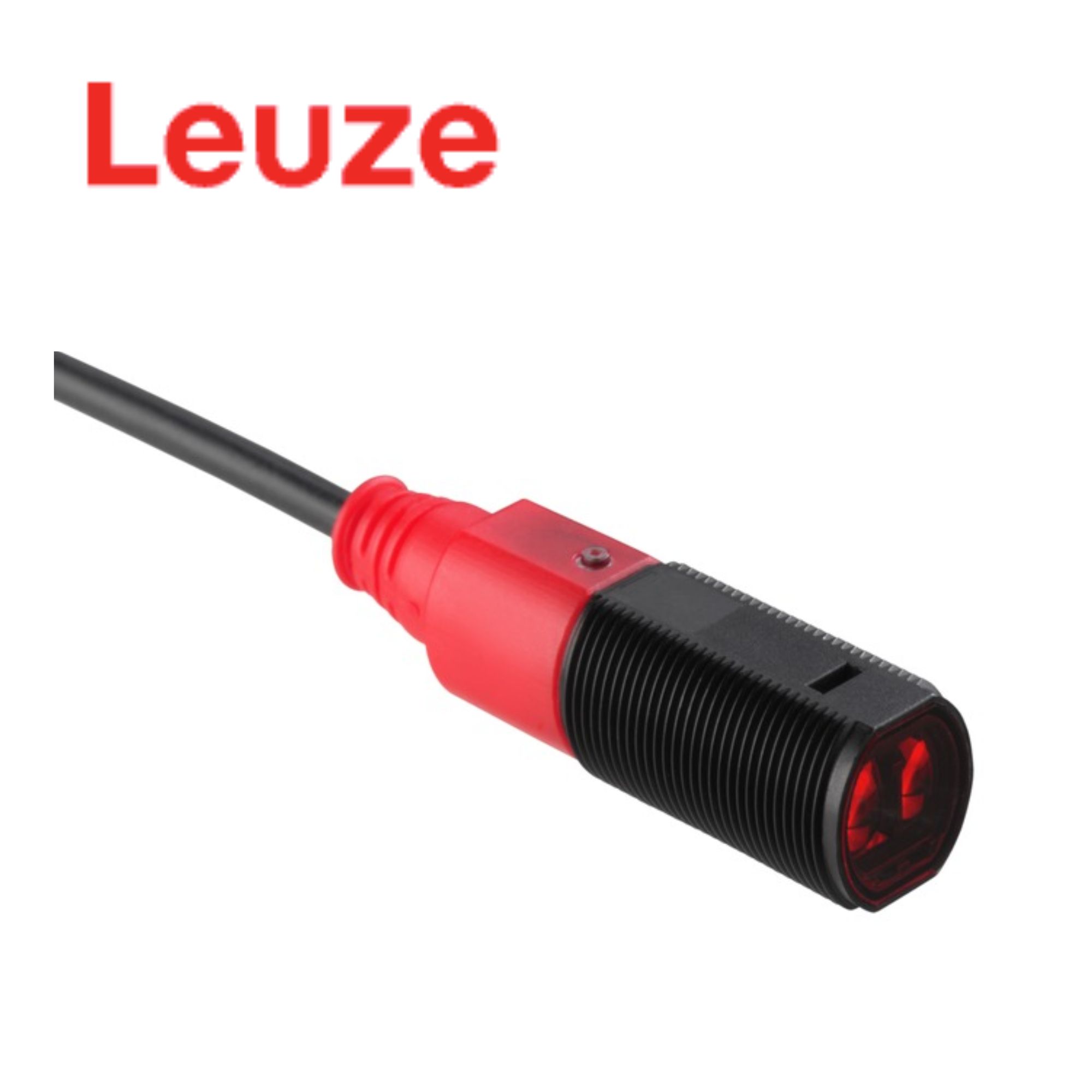

LE318B/2N (50116844) Leuze Vietnam

1. Giới thiệu sản phẩm

LE318B/2N (50116844) Leuze Vietnam là bộ thu cảm biến quang thu-phát (Throughbeam Photoelectric Sensor Receiver) thuộc Series 318B của Leuze, được thiết kế để kết hợp với bộ phát tương ứng trong các hệ thống phát hiện vật thể công nghiệp.

Thiết bị hoạt động theo nguyên lý thu-phát một chiều (Throughbeam Principle). Bộ phát tạo tia sáng truyền trực tiếp đến bộ thu; khi vật thể đi vào và chắn tia sáng giữa hai thiết bị, bộ thu sẽ nhận biết sự thay đổi tín hiệu và tạo tín hiệu chuyển mạch cho hệ thống điều khiển.

LE318B/2N là bộ thu, do đó không hoạt động độc lập như cảm biến phản xạ khuếch tán. Theo tài liệu Leuze, model này có thể kết hợp với bộ phát LS318BI/9D (50132822), với giới hạn khoảng cách hoạt động của cặp cảm biến lên đến 15 m.

Thiết bị sử dụng nguồn 10 – 30 VDC, hai ngõ ra NPN độc lập gồm Light Switching và Dark Switching, tần số chuyển mạch 500 Hz, thời gian đáp ứng 1 ms và kết nối bằng cáp PUR dài 2 m.

2. Ưu điểm nổi bật

• Bộ thu của hệ thống Throughbeam Photoelectric Sensor.
• Thuộc Series 318B của Leuze.
• Hoạt động theo nguyên lý Throughbeam Principle.
• Thiết kế chuyên dụng cho cấu hình bộ phát – bộ thu.
• Có thể kết hợp với bộ phát LS318BI/9D.
• Khoảng cách hoạt động của hệ thống có thể lên đến 15 m tùy bộ phát sử dụng.
• Trang bị 2 ngõ ra chuyển mạch kỹ thuật số.
• Ngõ ra 1: NPN – Light Switching.
• Ngõ ra 2: NPN – Dark Switching.
• Tần số chuyển mạch lên đến 500 Hz.
• Thời gian đáp ứng chỉ 1 ms.
• Thời gian sẵn sàng 300 ms.
• Nguồn cấp 10 – 30 VDC.
• Có bảo vệ đảo cực.
• Có bảo vệ ngắn mạch.
• Kết nối bằng cáp PUR dài 2.000 mm.
• Cáp 4 lõi, tiết diện 0,2 mm².
• Thiết kế dạng ren M18 × 1 mm.
• Kích thước Ø18 × 46 mm.
• Vỏ bằng ABS.
• Có 1 LED hiển thị trạng thái.
• Khối lượng khoảng 70 g.
• Cấp bảo vệ IP67.
• Dải nhiệt độ hoạt động -40 đến +60°C.
• Dải nhiệt độ lưu trữ -40 đến +70°C.
• Cấp bảo vệ điện Class III.
• Đáp ứng tiêu chuẩn IEC 60947-5-2.
• Phù hợp cho các hệ thống phát hiện vật thể cần khoảng cách giữa bộ phát và bộ thu lớn.

3. Thông số kỹ thuật

Các thông số trên được đối chiếu theo trang sản phẩm LE318B/2N – 50116844 và tài liệu kỹ thuật của Leuze.

4. Ứng dụng trong hệ thống tự động hóa

LE318B/2N được sử dụng trong các hệ thống cần phát hiện vật thể với khoảng cách giữa bộ phát và bộ thu tương đối lớn. Khác với cảm biến phản xạ hoặc khuếch tán, cấu hình thu-phát tạo một tia sáng riêng biệt giữa hai thiết bị, giúp giảm ảnh hưởng của màu sắc và độ phản xạ bề mặt vật thể.

Khi vật thể đi qua và chắn tia sáng giữa LS318BI/9D và LE318B/2N, bộ thu nhận biết sự gián đoạn của tia và thay đổi trạng thái ngõ ra. Tín hiệu này có thể được đưa trực tiếp về PLC hoặc bộ điều khiển của máy.

Một số ứng dụng tiêu biểu:

• Băng tải công nghiệp: phát hiện sản phẩm đi qua.
• Dây chuyền đóng gói: kiểm tra sự xuất hiện của sản phẩm.
• Hệ thống logistics: phát hiện kiện hàng trên băng tải.
• Kho tự động: giám sát vật thể tại các vị trí vận chuyển.
• Máy sản xuất: xác nhận vật thể đã đi qua vùng kiểm tra.
• Dây chuyền lắp ráp: phát hiện linh kiện hoặc cụm sản phẩm.
• Hệ thống đếm sản phẩm: tạo tín hiệu chuyển mạch khi vật thể chắn tia.
• Máy phân loại: xác định sự hiện diện của sản phẩm trước công đoạn phân loại.
• Hệ thống vận chuyển vật liệu: giám sát sản phẩm trong khoảng cách dài.
• Ứng dụng cần độ tin cậy cao: hạn chế ảnh hưởng từ màu sắc và độ phản xạ của vật thể.

Tần số chuyển mạch 500 Hz và thời gian đáp ứng 1 ms giúp bộ thu đáp ứng nhanh với các vật thể chuyển động. Hai ngõ ra NPN với hai chế độ Light Switching và Dark Switching cũng giúp linh hoạt hơn khi tích hợp vào hệ thống điều khiển.

5. Lựa chọn sản phẩm chính hãng tại Việt Nam

LE318B/2N (50116844) Leuze Vietnam là bộ thu của cảm biến quang thu-phát thuộc Series 318B, phù hợp với các hệ thống tự động hóa công nghiệp cần phát hiện vật thể ở khoảng cách tương đối xa.

Model nổi bật với 2 ngõ ra NPN, tần số chuyển mạch 500 Hz, thời gian đáp ứng 1 ms, nguồn 10 – 30 VDC, cáp PUR dài 2 m, thiết kế M18 và cấp bảo vệ IP67. Khi sử dụng, cần lựa chọn đúng bộ phát tương thích để tạo thành một cặp cảm biến thu-phát hoàn chỉnh.

Bộ phát được Leuze liệt kê phù hợp với model này là LS318BI/9D (50132822). Theo tài liệu kỹ thuật, cặp LS318BI/9D + LE318B/2N có giới hạn khoảng cách hoạt động đến 15 m.
