LS46C.8-M12 (50127045) Leuze Vietnam

1. Giới thiệu sản phẩm

Leuze LS46C.8-M12 (50127045) là bộ phát của cảm biến quang điện thu–phát, thuộc Series 46C, được thiết kế cho các hệ thống phát hiện vật thể trong tự động hóa công nghiệp.

Thiết bị hoạt động theo throughbeam principle, trong đó bộ phát tạo tia sáng hướng đến bộ thu được lắp đối diện. Khi vật thể đi qua và làm gián đoạn đường truyền ánh sáng, bộ thu sẽ nhận biết sự thay đổi và đưa tín hiệu về hệ thống điều khiển.

Điểm đặc biệt của LS46C.8-M12 là được trang bị activation input, cho phép điều khiển trạng thái kích hoạt của bộ phát từ hệ thống bên ngoài. Thiết bị sử dụng LED đỏ 630 nm, tín hiệu phát dạng xung và có tầm hoạt động đảm bảo lên đến 120 m.

Thông tin cơ bản:

• Hãng sản xuất: Leuze
• Model: LS46C.8-M12
• Part Number: 50127045
• Series: 46C
• Loại thiết bị: Throughbeam photoelectric sensor transmitter
• Nguyên lý: Throughbeam principle
• Phiên bản đặc biệt: Activation input
• Nguồn sáng: LED đỏ
• Bước sóng: 630 nm
• Tầm hoạt động đảm bảo: 0,5 … 120 m
• Tầm hoạt động giới hạn: 0 … 150 m
• Điện áp nguồn: 10 … 30 VDC
• Kết nối: M12, 4-pin, A-coded
• Cấp bảo vệ: IP67 / IP69K

2. Đặc điểm nổi bật

2.1. Bộ phát trong hệ thống thu–phát

LS46C.8-M12 không phải cảm biến phản xạ gương độc lập mà là transmitter, cần kết hợp với một receiver tương thích để tạo thành hệ thống cảm biến quang thu–phát.

Cấu hình cơ bản:

LS46C.8-M12 → tia sáng → Receiver → PLC/Hệ thống điều khiển

Khi vật thể xuất hiện giữa bộ phát và bộ thu, tia sáng bị che chắn và receiver sẽ thay đổi trạng thái tín hiệu.

Cấu hình thu–phát đặc biệt phù hợp với các ứng dụng cần khoảng cách phát hiện lớn và khả năng phát hiện vật thể ổn định.

2.2. Tầm hoạt động lên đến 120 m

Một trong những ưu điểm đáng chú ý của model là khoảng cách hoạt động lớn:

• Tầm hoạt động đảm bảo: 0,5 … 120 m
• Tầm hoạt động giới hạn: 0 … 150 m

Điều này cho phép LS46C.8-M12 được sử dụng trong các hệ thống có khoảng cách lớn giữa transmitter và receiver.

2.3. Activation input

LS46C.8-M12 được trang bị 1 activation input với điện trở đầu vào khoảng 10 kΩ ±10%.

Chức năng này cho phép hệ thống điều khiển việc kích hoạt bộ phát theo yêu cầu của ứng dụng, thay vì để bộ phát hoạt động liên tục trong mọi thời điểm.

Đây là điểm khác biệt quan trọng giữa LS46C.8-M12 và phiên bản LS46C-M12 (50127042), vốn không được Leuze liệt kê activation input trong thông số cơ bản.

2.4. LED đỏ 630 nm

Thiết bị sử dụng:

• Nguồn sáng: LED đỏ
• Bước sóng: 630 nm
• Tín hiệu phát: Pulsed
• Beam path: Divergent

Tín hiệu ánh sáng dạng xung giúp hệ thống nhận biết tín hiệu phát một cách ổn định trong cấu hình thu–phát.

2.5. Kết nối M12 4-pin

Model sử dụng đầu nối M12 male, 4-pin, A-coded, một chuẩn kết nối phổ biến trong tự động hóa công nghiệp.

Đầu nối này hỗ trợ kết nối nguồn và tín hiệu activation input của thiết bị.

3. Thông số kỹ thuật

Các thông số trên được đối chiếu với trang sản phẩm chính thức của Leuze cho LS46C.8-M12 – 50127045.

4. Thiết kế và kết nối

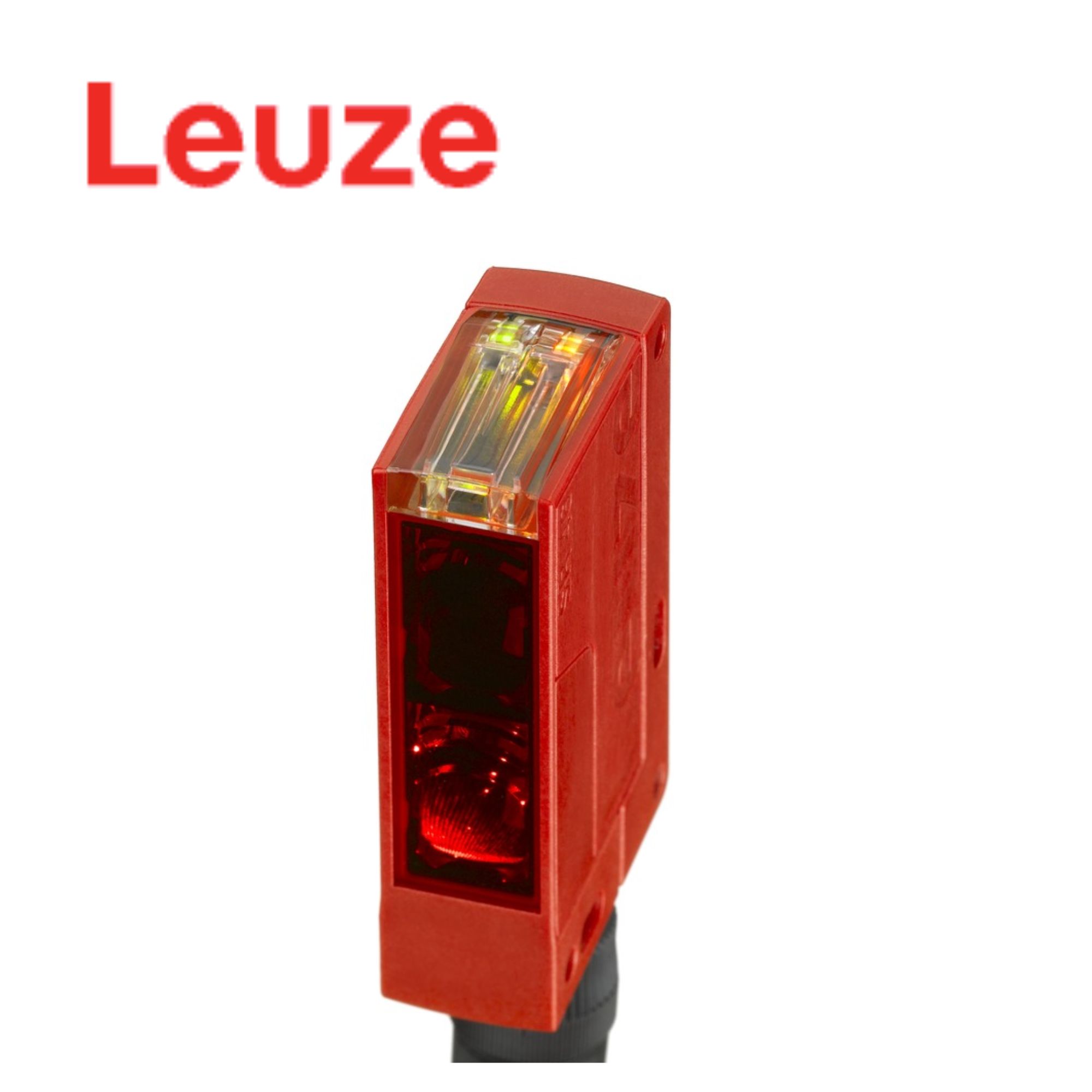

LS46C.8-M12 có thiết kế dạng khối nhỏ gọn với kích thước 20,5 × 76,3 × 44 mm, khối lượng khoảng 60 g.

Vỏ được chế tạo từ PC-PBT, trong khi nắp quang sử dụng Plastic / PMMA. Thiết bị có màu vỏ đỏ đặc trưng và được thiết kế để lắp đặt thông qua lỗ hoặc sử dụng phụ kiện gá tùy chọn.

Phần kết nối gồm:

• Đầu nối M12 male.
• 4-pin.
• Mã hóa A-coded.
• Vật liệu đầu nối: Plastic.
• Chức năng kết nối: Signal IN + Voltage supply.

Leuze khuyến nghị mô-men siết 0,9 N·m với gá M3 và 1,4 N·m với gá M4.

5. Nguyên lý hoạt động

LS46C.8-M12 hoạt động theo nguyên lý throughbeam, sử dụng một bộ phát và một bộ thu riêng biệt.

Quy trình hoạt động:

LS46C.8-M12 phát LED đỏ → tia sáng truyền đến receiver → receiver nhận tín hiệu → vật thể đi vào vùng phát hiện → tia sáng bị gián đoạn → receiver thay đổi trạng thái → hệ thống điều khiển xử lý tín hiệu.

Với khoảng cách hoạt động đảm bảo lên đến 120 m, cấu hình này phù hợp với những hệ thống cần tạo vùng phát hiện dài giữa hai thiết bị.

Activation input cho phép bộ phát được điều khiển kích hoạt theo logic của hệ thống.

6. Ứng dụng thực tế

LS46C.8-M12 có thể được sử dụng trong các hệ thống cần phát hiện vật thể ở khoảng cách tương đối lớn.

Một số ứng dụng tiêu biểu:

• Phát hiện sản phẩm trên băng tải.
• Đếm sản phẩm.
• Kiểm tra sự hiện diện của sản phẩm.
• Phát hiện pallet.
• Phát hiện thùng carton.
• Giám sát vật liệu trên dây chuyền.
• Hệ thống logistics.
• Dây chuyền vận chuyển vật liệu.
• Máy phân loại sản phẩm.
• Máy đóng gói.
• Dây chuyền sản xuất tự động.
• Kiểm soát khu vực hoặc lối đi của vật thể.
• Ứng dụng cần khoảng cách transmitter – receiver lớn.

Đặc biệt, tầm hoạt động đảm bảo 120 m giúp model phù hợp với những hệ thống có khoảng cách lắp đặt lớn.

7. Ưu điểm khi sử dụng

Một số ưu điểm nổi bật của LS46C.8-M12:

• Thuộc Series 46C của Leuze.
• Là bộ phát cảm biến quang thu–phát.
• Tầm hoạt động đảm bảo lên đến 120 m.
• Tầm hoạt động giới hạn lên đến 150 m.
• Nguồn sáng LED đỏ 630 nm.
• Tín hiệu phát dạng xung.
• Có activation input.
• Điện áp nguồn 10 … 30 VDC.
• Kết nối M12 4-pin A-coded.
• Thiết kế nhỏ gọn.
• Vỏ PC-PBT.
• Cấp bảo vệ IP67 / IP69K.
• Dải nhiệt độ hoạt động -40 … +60 °C.
• Bảo vệ đảo cực, ngắn mạch và quá độ.
• Phù hợp với nhiều hệ thống tự động hóa công nghiệp.

8. Lưu ý khi lựa chọn và thay thế

Khi mua hoặc thay thế sản phẩm cần xác nhận chính xác:

LS46C.8-M12 – 50127045 – Leuze – Series 46C – Transmitter

Điểm quan trọng nhất là LS46C.8-M12 là bộ phát, do đó không thể sử dụng độc lập như cảm biến quang phản xạ.

Khi lựa chọn cần kiểm tra đồng thời:

• Model receiver tương thích.
• Khoảng cách giữa transmitter và receiver.
• Điện áp nguồn.
• Activation input.
• Đầu nối M12.
• Số chân 4-pin.
• Không gian lắp đặt.
• Môi trường làm việc.
• Cấp bảo vệ IP67/IP69K.

Trong cùng Series 46C, Leuze cũng có model LS46C-M12 – 50127042. Hai model đều là transmitter và có cùng tầm hoạt động đảm bảo 0,5 … 120 m, nhưng LS46C.8-M12 – 50127045 có thêm activation input. Vì vậy cần kiểm tra đúng Part Number khi thay thế.

9. Thông tin về hãng Leuze

Leuze là nhà sản xuất các giải pháp cảm biến và công nghệ an toàn dành cho tự động hóa công nghiệp. Danh mục của hãng bao gồm cảm biến quang điện, cảm biến đo khoảng cách, cảm biến siêu âm, thiết bị an toàn, hệ thống nhận dạng và nhiều giải pháp phục vụ máy móc, logistics và dây chuyền sản xuất.

Thông tin chính thức về LS46C.8-M12 – 50127045 có thể được kiểm tra trực tiếp tại:

Leuze – Website chính thức

Trang sản phẩm của Leuze xác nhận model LS46C.8-M12 có Part Number 50127045, Series 46C và thuộc nhóm Throughbeam photoelectric sensor transmitter.
