LE5/4P-200-M12 (50117690) Leuze Vietnam

1. Giới thiệu sản phẩm

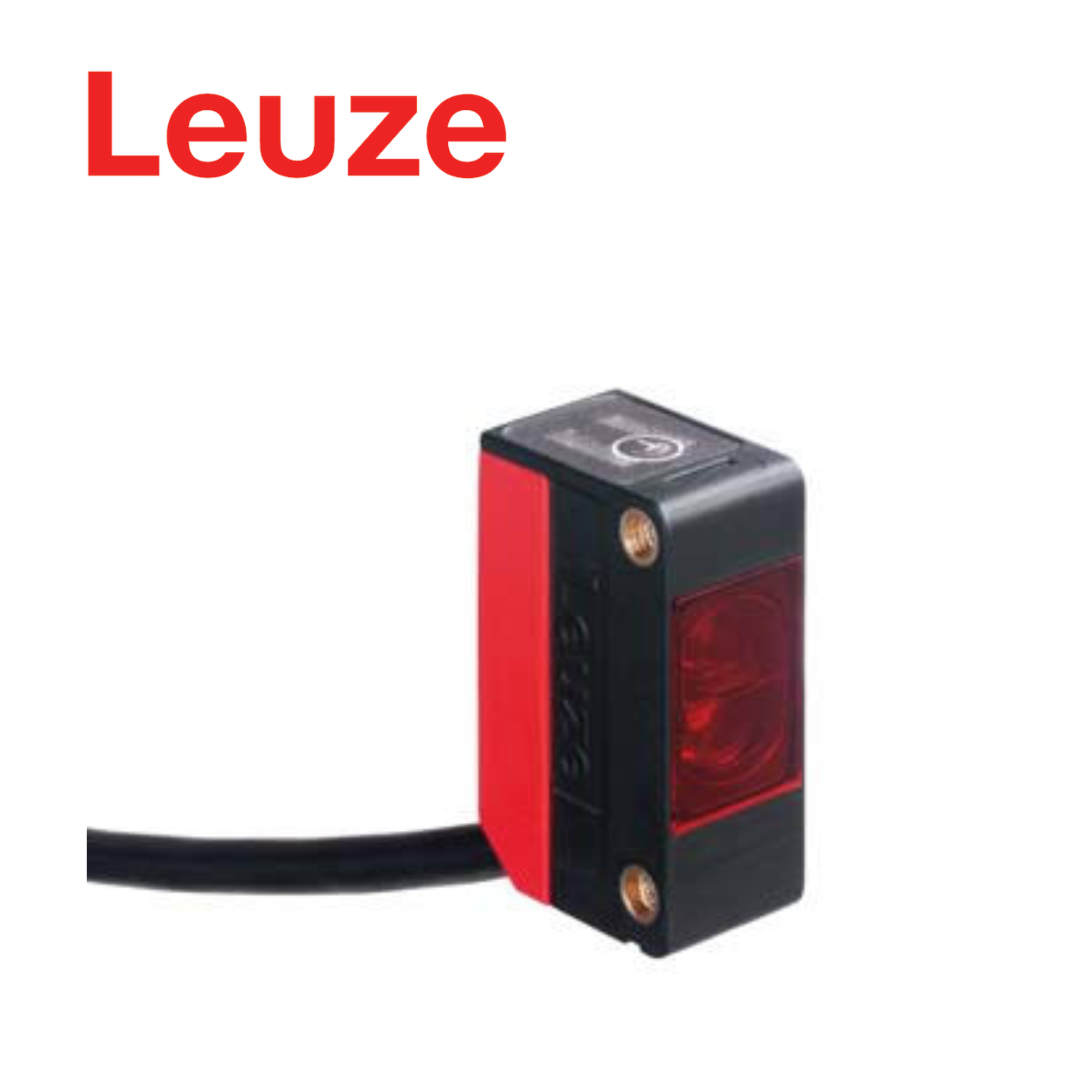

LE5/4P-200-M12 (50117690) là bộ thu cảm biến quang điện xuyên tia thuộc Series 5, được thiết kế cho các hệ thống tự động hóa công nghiệp và ứng dụng phát hiện vật thể trên dây chuyền sản xuất.

Thiết bị hoạt động theo nguyên lý xuyên tia (Through-beam) và cần kết hợp với bộ phát tương ứng để tạo thành một hệ thống cảm biến hoàn chỉnh. Model sử dụng ngõ ra PNP, có 2 ngõ ra chuyển mạch Light switching và Dark switching, tần số chuyển mạch lên đến 500 Hz, kết nối M12 4-pin và tầm hoạt động đảm bảo lên đến 10 m tùy bộ phát.

Thông tin cơ bản:

• Hãng sản xuất: Leuze
• Model: LE5/4P-200-M12
• Part Number: 50117690
• Series: 5
• Loại thiết bị: Through-beam photoelectric sensor – Receiver
• Nguyên lý: Through-beam principle
• Tầm hoạt động đảm bảo: 0 … 10 m
• Tầm hoạt động giới hạn: 0 … 15 m
• Ngõ ra: 2 × PNP
• Output 1: Light switching
• Output 2: Dark switching
• Tần số chuyển mạch: 500 Hz
• Thời gian đáp ứng: 1 ms
• Nguồn cấp: 10 … 30 VDC
• Kết nối: M12, 4-pin, A-coded
• Chiều dài cáp: 200 mm
• Cấp bảo vệ: IP67.

2. Sản phẩm giải quyết vấn đề gì?

Trong các dây chuyền tự động hóa, việc phát hiện sản phẩm cần đảm bảo ổn định ngay cả khi vật thể có màu sắc hoặc bề mặt khác nhau.

LE5/4P-200-M12 sử dụng nguyên lý xuyên tia, trong đó bộ phát và bộ thu được đặt đối diện nhau.

Khi không có vật thể:

Transmitter → tia sáng → Receiver

Khi sản phẩm đi qua:

Sản phẩm chắn tia → Receiver mất tín hiệu → ngõ ra thay đổi trạng thái → PLC xử lý

Ưu điểm của phương pháp này là khả năng phát hiện vật thể không phụ thuộc trực tiếp vào màu sắc hoặc độ phản xạ bề mặt như một số phương pháp phản xạ khuếch tán.

Model phù hợp cho các nhu cầu:

• Phát hiện sản phẩm trên băng tải.
• Đếm sản phẩm.
• Kiểm tra vật thể đi qua.
• Phát hiện thùng carton.
• Phát hiện pallet.
• Kiểm tra vị trí sản phẩm.
• Điều khiển các công đoạn tự động.

3. Điểm nổi bật đáng chú ý

3.1. Thiết kế dạng bộ thu xuyên tia

LE5/4P-200-M12 không phải cảm biến phản xạ độc lập mà là Receiver.

Thiết bị phải được sử dụng cùng Transmitter của cùng hệ thống để tạo thành đường truyền quang.

Đây là điểm rất quan trọng khi mua thay thế.

Leuze cũng lưu ý rằng bộ thu và bộ phát của cùng dòng cần được sử dụng kết hợp, đồng thời khi thay thế nên kiểm tra cả transmitter và receiver để đảm bảo đúng tổ hợp sản phẩm.

3.2. Hai ngõ ra PNP

Model có 2 digital switching outputs:

• Output 1: PNP – Light switching.
• Output 2: PNP – Dark switching.

Nhờ có hai chế độ chuyển mạch, người dùng có thể lựa chọn tín hiệu phù hợp với logic điều khiển của hệ thống.

3.3. Tần số chuyển mạch 500 Hz

Tần số chuyển mạch đạt 500 Hz, kết hợp với thời gian đáp ứng khoảng 1 ms.

Thông số này phù hợp với các dây chuyền có sản phẩm di chuyển liên tục và cần phát hiện nhiều lần trong thời gian ngắn.

3.4. Kết nối M12 thuận tiện

Thiết bị sử dụng:

Cáp 200 mm + đầu nối M12 4-pin A-coded

Kiểu kết nối này giúp thuận tiện cho việc lắp đặt và kết nối với hệ thống điều khiển công nghiệp.

3.5. Khả năng phát hiện ổn định

Nguyên lý xuyên tia tạo ra một đường truyền quang cố định giữa bộ phát và bộ thu.

Khi vật thể cắt ngang đường truyền, sự gián đoạn của tia sáng được phát hiện rõ ràng.

Điều này đặc biệt hữu ích khi sản phẩm có:

• Màu tối.
• Bề mặt bóng.
• Hình dạng không đồng đều.
• Khả năng phản xạ thay đổi.

4. Cách thiết bị hoạt động

Hệ thống có thể hình dung theo sơ đồ:

Transmitter → → → LE5/4P-200-M12 Receiver

Khi đường truyền không bị che:

Ánh sáng tới Receiver → hệ thống ở trạng thái bình thường

Khi vật thể xuất hiện:

Vật thể chắn tia → Receiver nhận biết mất tia → Output PNP thay đổi → PLC nhận tín hiệu

Hai chế độ Output cho phép hệ thống sử dụng tín hiệu theo logic:

Light switching hoặc Dark switching.

Điểm cần lưu ý là LE5/4P-200-M12 chỉ là bộ thu, vì vậy nếu chỉ có receiver thì hệ thống không thể hoạt động như một cảm biến xuyên tia hoàn chỉnh.

5. Ứng dụng trong công nghiệp

5.1. Băng tải và dây chuyền vận chuyển

LE5/4P-200-M12 có thể được lắp tại các vị trí trên băng tải để:

• Phát hiện sản phẩm.
• Đếm sản phẩm.
• Xác định sản phẩm đã đi qua.
• Điều khiển dừng/chạy băng tải.
• Đồng bộ giữa các công đoạn.

5.2. Đóng gói

Trong máy đóng gói, cảm biến xuyên tia có thể phát hiện:

• Chai.
• Lon.
• Hộp.
• Bao bì.
• Khay sản phẩm.
• Thùng carton.

Khi sản phẩm đi qua vùng cảm biến, tín hiệu được đưa về PLC để điều khiển công đoạn tiếp theo.

5.3. Logistics và kho hàng

Trong hệ thống logistics, cảm biến xuyên tia có thể hỗ trợ:

• Đếm kiện hàng.
• Phát hiện pallet.
• Kiểm tra kiện hàng trên băng tải.
• Điều khiển hệ thống phân loại.
• Xác định vị trí hàng hóa.

5.4. Máy tự động

Có thể sử dụng để kiểm tra:

• Sự hiện diện của chi tiết.
• Vị trí sản phẩm.
• Sản phẩm đã tới trạm hay chưa.
• Vật thể có đi qua vùng kiểm tra hay không.

6. Ứng dụng trong đời sống

Nguyên lý through-beam photoelectric sensor không chỉ xuất hiện trong nhà máy mà còn được sử dụng trong nhiều hệ thống tự động mà chúng ta gặp hàng ngày.

Cửa tự động

Hệ thống có thể sử dụng cảm biến quang để phát hiện người hoặc vật thể đi qua vùng kiểm soát.

Máy đếm sản phẩm

Các sản phẩm đi qua một vị trí cố định sẽ làm gián đoạn tia sáng, từ đó hệ thống có thể đếm số lượng.

Băng tải tại trung tâm phân loại

Trong các trung tâm logistics, cảm biến quang giúp nhận biết kiện hàng đang đi qua để hệ thống điều khiển thực hiện bước xử lý tiếp theo.

Cổng kiểm soát

Nguyên lý xuyên tia có thể được sử dụng để phát hiện người hoặc phương tiện đi qua một vị trí.

Thiết bị bán hàng tự động

Cảm biến có thể hỗ trợ xác định sản phẩm đã đi qua hoặc đã rơi xuống đúng vị trí.

Điểm chung của những ứng dụng này là cần phát hiện sự xuất hiện hoặc đi qua của vật thể mà không cần tiếp xúc trực tiếp.

7. Thông số kỹ thuật quan trọng

Các thông số trên được đối chiếu với dữ liệu sản phẩm và tài liệu kỹ thuật của Leuze.

8. Hướng dẫn lựa chọn và lắp đặt

Kiểm tra bộ phát đi kèm

Đây là điều cần ưu tiên khi sử dụng LE5/4P-200-M12.

Model là Receiver, do đó phải xác định chính xác Transmitter đang sử dụng.

Không nên chỉ thay riêng receiver nếu chưa kiểm tra bộ phát, đặc biệt đối với thiết bị đã hoạt động lâu năm.

Kiểm tra khoảng cách

Tầm hoạt động của receiver được xác định theo transmitter.

Dữ liệu Leuze công bố cho model này:

• Tầm hoạt động đảm bảo: 0 … 10 m
• Tầm hoạt động giới hạn: 0 … 15 m.

Kiểm tra NPN/PNP

LE5/4P-200-M12 sử dụng:

PNP

Nếu hệ thống hiện tại sử dụng NPN, không nên thay thế trực tiếp mà cần kiểm tra lại sơ đồ đấu nối và logic PLC.

Kiểm tra Light/Dark switching

Model có:

Output 1 – Light switching
Output 2 – Dark switching

Việc lựa chọn tín hiệu cần phù hợp với logic điều khiển của hệ thống.

Kiểm tra đầu nối

Cấu hình:

M12 – 4-pin – A-coded – cáp 200 mm

Cần đối chiếu đúng connector trước khi đặt hàng.

9. Model thay thế và lưu ý khi mua

Một điểm rất quan trọng đối với LE5/4P-200-M12 – 50117690 là model này hiện đã nằm trong giai đoạn ngừng sản xuất / discontinuation phase theo trang chính thức của Leuze.

Leuze hiện đưa ra các sản phẩm kế nhiệm:

Tuy nhiên, không nên hiểu rằng chỉ cần thay receiver cũ bằng một trong hai model mới là hệ thống chắc chắn tương thích.

Leuze khuyến nghị kiểm tra cả transmitter và receiver để lựa chọn đúng tổ hợp thay thế.

Nếu hệ thống đang sử dụng LE5/4P-200-M12, nên cung cấp thêm model của bộ phát để kiểm tra chính xác phương án thay thế.

10. Thông tin về hãng Leuze

Leuze là thương hiệu chuyên về cảm biến và giải pháp tự động hóa công nghiệp, với các dòng sản phẩm phục vụ nhiều ứng dụng như sản xuất, đóng gói, logistics, băng tải và máy tự động.

LE5/4P-200-M12 thuộc Series 5 của Leuze và được xác định là bộ thu cảm biến quang xuyên tia, Part Number 50117690.

Tham khảo thông tin chính thức: Leuze – Website chính thức

11. Báo giá và hỗ trợ tại Việt Nam

Nếu bạn đang tìm LE5/4P-200-M12 – 50117690 Leuze Vietnam, nên cung cấp đầy đủ model + Part Number để kiểm tra chính xác.

Jon-JUL hỗ trợ:

• Kiểm tra mã 50117690.
• Xác nhận model LE5/4P-200-M12.
• Kiểm tra tình trạng hàng.
• Báo giá nhanh.
• Kiểm tra model thay thế.
• Tư vấn bộ phát tương thích.
• Kiểm tra NPN/PNP.
• Tư vấn Light/Dark switching.
• Đối chiếu cấu hình M12.
• Hỗ trợ giao hàng toàn quốc.

Kiểm tra hàng và yêu cầu báo giá: electric-power.jon-jul.com
