BI20R-Q14-AP6X2-H1141 TURCK Vietnam – Cảm biến vòng phát hiện vật thể kim loại

1. Giới thiệu sản phẩm

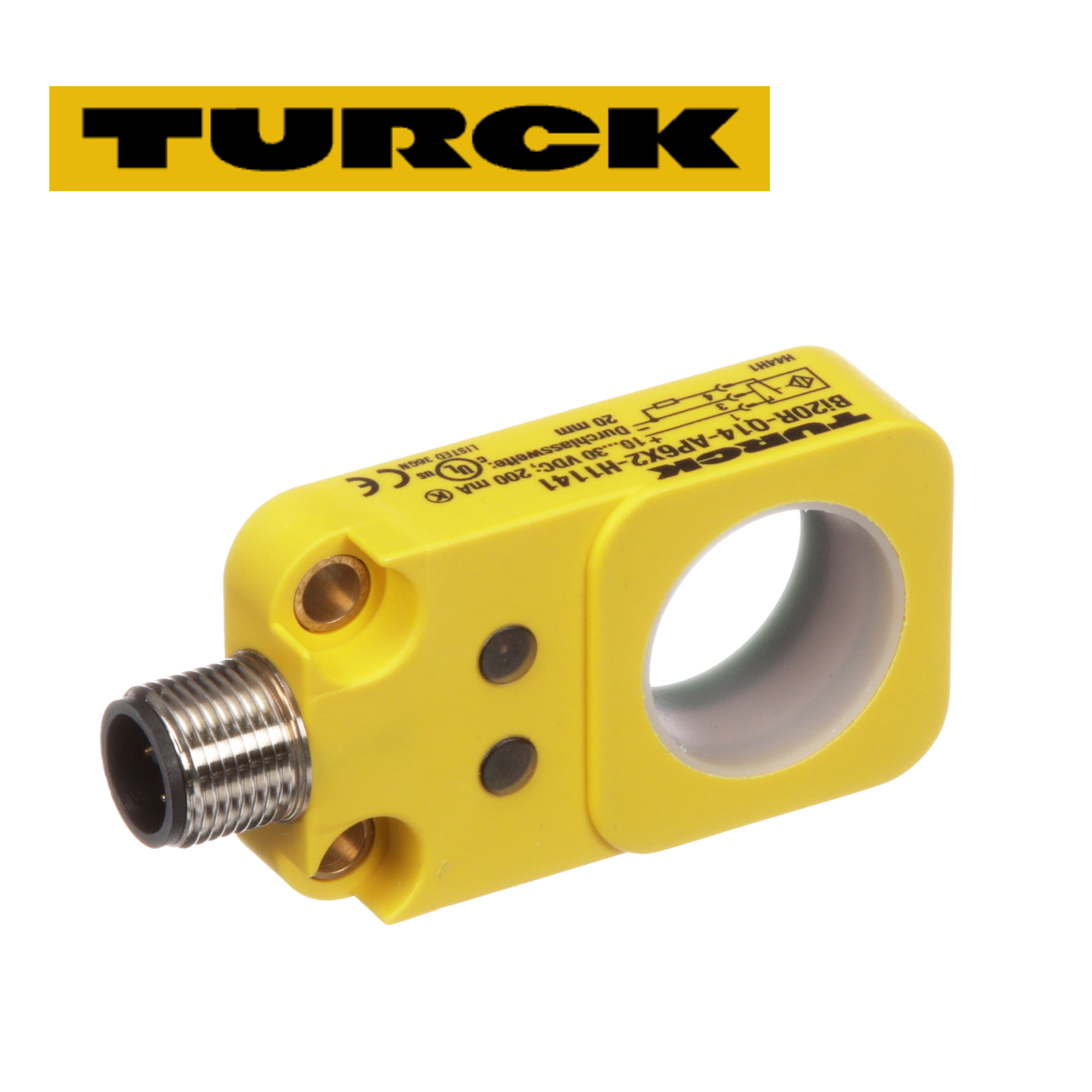

TURCK BI20R-Q14-AP6X2-H1141 là cảm biến cảm ứng dạng vòng (Inductive Ring Sensor), mã đặt hàng 1407300, được thiết kế để phát hiện vật thể kim loại đi qua vùng cảm biến mà không cần tiếp xúc trực tiếp. Đây là dòng cảm biến chuyên dụng cho các ứng dụng đếm, phát hiện và kiểm soát chuyển động của chi tiết kim loại trong máy tự động hóa.

Model sử dụng cấu hình DC 3 dây, ngõ ra PNP thường mở (NO), nguồn cấp 10…30 VDC và kết nối M12 × 1. Thiết kế dạng vòng với đường kính trong 20,1 mm cho phép vật thể cần phát hiện đi xuyên qua vùng cảm biến.

2. Thông số kỹ thuật

Thông số được đối chiếu theo tài liệu kỹ thuật của TURCK.

3. Nguyên lý hoạt động

BI20R-Q14-AP6X2-H1141 hoạt động dựa trên nguyên lý cảm ứng điện từ. Cảm biến tạo ra trường điện từ tần số cao thông qua mạch cộng hưởng LC. Khi vật thể kim loại đi qua vùng cảm biến, đặc tính của trường điện từ thay đổi và cảm biến xác định sự xuất hiện của vật thể.

Điểm đặc trưng của thiết kế vòng là vật thể có thể đi xuyên qua lỗ cảm biến. Với đường kính trong 20,1 mm và khả năng phát hiện viên bi thép có đường kính từ 4 mm trở lên, model phù hợp với các ứng dụng phát hiện chi tiết kim loại có kích thước tương đối nhỏ. TURCK công bố tốc độ vật thể đi qua (fly-by speed) trong khoảng 1…28 m/s.

4. Ứng dụng trong hệ thống tự động hóa

Phát hiện và đếm chi tiết kim loại

Một ứng dụng tiêu biểu là lắp cảm biến tại vị trí mà các chi tiết kim loại lần lượt đi qua. Mỗi lần vật thể đi qua vòng cảm biến, ngõ ra PNP thay đổi trạng thái để PLC hoặc bộ điều khiển ghi nhận.

Cấu hình này phù hợp với:

• Đếm chi tiết kim loại.
• Kiểm tra sự hiện diện của sản phẩm.
• Kiểm soát số lượng sản phẩm trên dây chuyền.
• Phát hiện vật thể đi qua ống hoặc máng dẫn.
• Kiểm soát chu kỳ cấp phôi.

Máy cấp phôi và máy tự động

Trong các máy cấp phôi, BI20R-Q14-AP6X2-H1141 có thể được bố trí tại đường dẫn chi tiết để xác nhận phôi đã đi qua vị trí kiểm tra.

Tín hiệu từ cảm biến có thể đưa trực tiếp về PLC để thực hiện các bước tiếp theo của chu trình, chẳng hạn kích hoạt cơ cấu cấp phôi, dừng máy hoặc chuyển sang công đoạn kế tiếp.

Hệ thống kiểm soát sản xuất

Trong dây chuyền tự động, cảm biến vòng có thể được sử dụng như một điểm kiểm tra trạng thái. Khi kết hợp với bộ điều khiển, dữ liệu phát hiện có thể được sử dụng để kiểm tra trình tự hoạt động của máy và hạn chế tình trạng thiếu phôi hoặc sai chu kỳ.

5. Thiết kế phù hợp cho môi trường công nghiệp

BI20R-Q14-AP6X2-H1141 có vỏ bằng PBT-GF30-V0, cấp bảo vệ IP67 và phạm vi nhiệt độ môi trường -25…+70°C. Những đặc điểm này cho phép model được sử dụng trong nhiều hệ thống máy móc công nghiệp, nơi cảm biến có thể phải tiếp xúc với bụi, hơi ẩm hoặc điều kiện vận hành thay đổi.

Cảm biến cũng được trang bị bảo vệ ngắn mạch theo chu kỳ, bảo vệ đứt dây và bảo vệ đảo cực, góp phần tăng độ an toàn cho mạch kết nối trong hệ thống điều khiển.

6. Kết nối với hệ thống điều khiển

Model sử dụng ngõ ra PNP, tiếp điểm thường mở (NO), DC 3 dây và đầu nối M12 × 1. Cấu hình này thuận tiện cho việc kết nối với các hệ thống điều khiển công nghiệp sử dụng PLC hoặc module I/O tương thích.

Khi triển khai thực tế, cần chú ý lựa chọn đúng cáp M12, sơ đồ chân và cấu hình ngõ vào PLC để bảo đảm tín hiệu từ cảm biến được nhận chính xác.

7. Kết luận

TURCK BI20R-Q14-AP6X2-H1141 là cảm biến cảm ứng dạng vòng được thiết kế cho phát hiện vật thể kim loại không tiếp xúc, với đường kính trong 20,1 mm, nguồn cấp 10…30 VDC, ngõ ra PNP NO và kết nối M12 × 1. Cảm biến có cấp bảo vệ IP67 và thiết kế phù hợp với môi trường công nghiệp.

Trong các dự án tự động hóa, model này đặc biệt phù hợp cho đếm và phát hiện chi tiết kim loại, máy cấp phôi, dây chuyền sản xuất, kiểm tra sự hiện diện của sản phẩm và giám sát trình tự chuyển động của máy.
