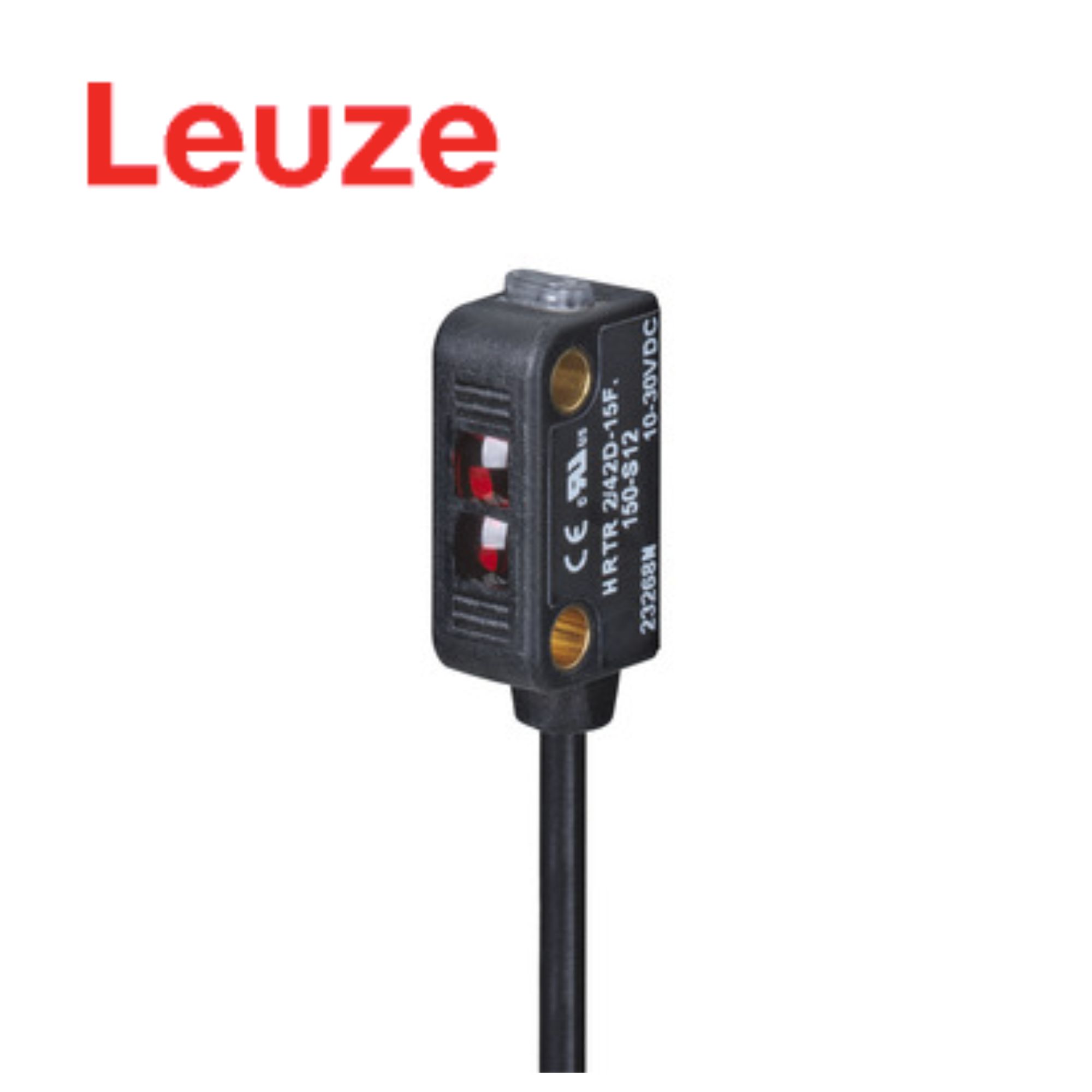

HRTR 2/42-15F,150-S8 (50112110) Leuze Vietnam

1. Giới thiệu sản phẩm 🔎

HRTR 2/42-15F,150-S8 (50112110) Leuze Vietnam là cảm biến quang điện khuếch tán có chức năng loại bỏ nền (Diffuse Sensor with Background Suppression) thuộc Series 2 của Leuze.

Thiết bị được thiết kế chuyên dụng cho phát hiện các chi tiết nhỏ, sử dụng LED ánh sáng đỏ bước sóng 640 nm và nguyên lý phản xạ khuếch tán có background suppression. Model có khoảng cách phát hiện được thiết lập cố định 15 mm, kết hợp điểm sáng nhỏ (Small Light Spot) và đường quang hội tụ.

Model HRTR 2/42-15F,150-S8 có kích thước rất nhỏ, chỉ 8 × 23,1 × 12 mm, khối lượng khoảng 20 g, phù hợp với các máy tự động hóa có không gian lắp đặt hạn chế. Cảm biến được trang bị 2 ngõ ra chuyển mạch PNP và NPN, tần số chuyển mạch lên đến 700 Hz và thời gian đáp ứng 0,72 ms.

🌐 Website chính thức hãng: Leuze

2. Nguyên lý hoạt động ⚙️

🔴 Phản xạ khuếch tán với loại bỏ nền

HRTR 2/42-15F,150-S8 hoạt động dựa trên Diffuse Reflection Principle with Background Suppression. Cảm biến phát ánh sáng đỏ về phía vật thể, sau đó phân tích ánh sáng phản xạ để xác định sự hiện diện của đối tượng.

Công nghệ Background Suppression giúp cảm biến tập trung vào vùng phát hiện được xác định, hạn chế ảnh hưởng của các vật thể hoặc bề mặt nằm phía sau đối tượng cần kiểm tra.

🎯 Khoảng cách phát hiện cố định 15 mm

Model có permanently set operating range 15 mm, nghĩa là khoảng cách phát hiện được thiết lập cố định tại 15 mm.

Phạm vi hoạt động bảo đảm thay đổi theo đặc tính phản xạ của vật thể:

• Vật thể trắng 90%: 4 – 14 mm
• Vật thể xám 18%: 5 – 12 mm
• Vật thể đen 6%: 7 – 10 mm

Giới hạn phạm vi hoạt động có thể đạt 1 – 18 mm với vật thể trắng 90%.

🔴 Điểm sáng nhỏ

Thiết bị thuộc phiên bản Small Light Spot (S) với điểm sáng dạng tròn và đường quang được hội tụ.

Tiêu cự được công bố là 10 mm, giúp model phù hợp với các ứng dụng cần phát hiện các chi tiết nhỏ trong phạm vi rất gần.

⚡ Hai ngõ ra chuyển mạch

Cảm biến được trang bị 2 digital switching outputs:

• Output 1: Transistor PNP – Light switching.
• Output 2: Transistor NPN – Light switching.

Cấu hình bipolar này tạo sự linh hoạt khi kết nối với các hệ thống điều khiển và PLC khác nhau.

🚀 Tốc độ đáp ứng nhanh

HRTR 2/42-15F,150-S8 có tần số chuyển mạch 700 Hz, thời gian đáp ứng khoảng 0,72 ms và thời gian sẵn sàng 120 ms.

Đây là cấu hình phù hợp cho các ứng dụng phát hiện và đếm chi tiết nhỏ trong các chu trình máy tự động.

3. Thông số kỹ thuật 📋

Các thông số trên được đối chiếu từ trang sản phẩm chính thức và tài liệu kỹ thuật của Leuze cho HRTR 2/42-15F,150-S8 – 50112110.

4. Ứng dụng trong tự động hóa 🏭

🔩 Phát hiện chi tiết nhỏ

Leuze xác định ứng dụng của model là Detection of small parts. Với điểm sáng nhỏ và khoảng cách phát hiện cố định 15 mm, thiết bị phù hợp với các công đoạn cần nhận biết những chi tiết có kích thước nhỏ.

⚙️ Kiểm tra sự hiện diện của linh kiện

Cảm biến có thể được bố trí tại các vị trí kiểm tra để xác nhận linh kiện hoặc chi tiết đã xuất hiện đúng vị trí trước khi máy thực hiện công đoạn tiếp theo.

🔄 Đếm sản phẩm và chi tiết

Tần số chuyển mạch 700 Hz cùng thời gian đáp ứng 0,72 ms giúp thiết bị đáp ứng nhanh trong các ứng dụng phát hiện hoặc đếm đối tượng di chuyển.

🤖 Tích hợp PLC

Hai ngõ ra PNP và NPN cho phép lựa chọn tín hiệu phù hợp với hệ thống điều khiển. Đây là lợi thế khi tích hợp cảm biến vào máy tự động, dây chuyền lắp ráp hoặc hệ thống kiểm tra.

🏗️ Máy có không gian lắp đặt hạn chế

Kích thước chỉ 8 × 23,1 × 12 mm giúp HRTR 2/42-15F,150-S8 phù hợp với những vị trí lắp đặt nhỏ mà các cảm biến có kích thước lớn khó bố trí.

5. Ưu điểm nổi bật ⭐

HRTR 2/42-15F,150-S8 nổi bật nhờ thiết kế siêu nhỏ gọn, khoảng cách phát hiện cố định và khả năng xử lý nhanh.

🔹 Thuộc Series 2 của Leuze.

🔹 Nguyên lý Diffuse Reflection with Background Suppression.

🔹 Chuyên dụng cho phát hiện chi tiết nhỏ.

🔹 Khoảng cách phát hiện cố định 15 mm.

🔹 Phiên bản Small Light Spot.

🔹 Sử dụng LED ánh sáng đỏ 640 nm.

🔹 Đường quang Focused, tiêu cự 10 mm.

🔹 2 ngõ ra digital PNP + NPN.

🔹 Tần số chuyển mạch lên đến 700 Hz.

🔹 Thời gian đáp ứng chỉ 0,72 ms.

🔹 Kích thước cực kỳ nhỏ 8 × 23,1 × 12 mm.

🔹 Đầu nối M8 4-pin, cáp dài 150 mm.

🔹 Cấp bảo vệ IP67.

🔹 Dải nhiệt độ hoạt động -20 đến +55°C.

🔹 Khối lượng chỉ khoảng 20 g.

6. Liên hệ tư vấn và báo giá tại Việt Nam 🇻🇳

Nếu bạn đang tìm HRTR 2/42-15F,150-S8 (50112110) Leuze Vietnam, hãy cung cấp Model hoặc Part Number để được kiểm tra chính xác cấu hình sản phẩm và nhu cầu sử dụng.
