P50003 EGE Elektronik – Cảm biến quang thu phát sợi quang cho hệ thống tự động hóa

1. Giới thiệu sản phẩm

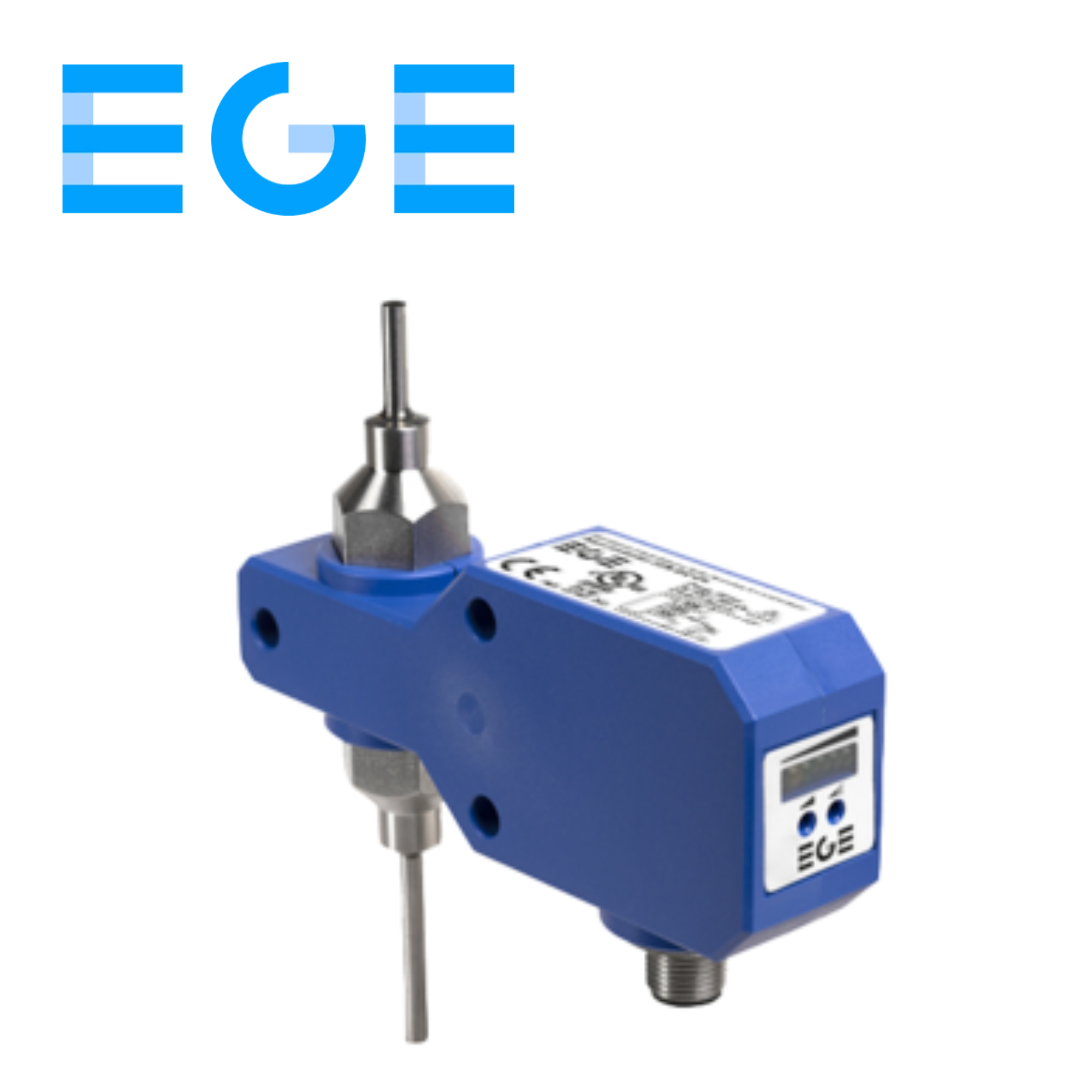

P50003 EGE Elektronik, mã loại ULLS 030 VS, là bộ phát của cảm biến quang dạng thu–phát (through-beam) thuộc dòng ULL của EGE-Elektronik Spezial-Sensoren GmbH, Đức. Tài liệu kỹ thuật của EGE xác nhận P50003 tương ứng với ULLS 030 VS – Transmitter; bộ thu tương ứng là P50004 – ULLE 030 VS.

Điểm đáng chú ý của dòng ULL là thiết kế sử dụng sợi quang và bộ khuếch đại trung gian, cho phép đưa phần quang học đến vị trí phát hiện trong khi bộ khuếch đại được bố trí ở vị trí thuận tiện hơn. Đây là cấu hình phù hợp cho những khu vực mà cảm biến điện tử thông thường khó lắp đặt.

2. Thông số kỹ thuật chính

Theo tài liệu dòng ULL, P50003 có khoảng cách cảm biến tối đa 6 m và cần sử dụng bộ khuếch đại dòng OKZ 550 GWR.

3. Ứng dụng chính trong dự án

P50003 không phải là cảm biến quang độc lập hoàn chỉnh, mà là bộ phát trong hệ thống cảm biến thu–phát. Vì vậy, khi triển khai cần kết hợp với P50004 / ULLE 030 VS ở phía thu và bộ khuếch đại phù hợp.

Cấu trúc hoạt động:

P50003 – Transmitter → vùng phát hiện → P50004 – Receiver → OKZ 550 GWR → hệ thống điều khiển

Khi vật thể đi qua và làm gián đoạn tia sáng giữa bộ phát và bộ thu, hệ thống có thể xác định sự xuất hiện hoặc vị trí của vật thể.

Cấu hình này phù hợp với các ứng dụng như:

• Phát hiện vật thể trên dây chuyền.
• Đếm sản phẩm.
• Kiểm tra sự hiện diện/không hiện diện của sản phẩm.
• Phát hiện vật liệu chạy trên dây chuyền.
• Giám sát vị trí trong máy tự động.
• Các ứng dụng phát hiện cần đưa phần quang học vào vị trí khó tiếp cận.

4. Giá trị trong hệ thống tự động hóa

Ưu điểm quan trọng của P50003 nằm ở việc tách phần cảm biến quang khỏi bộ khuếch đại. Sợi quang có thể được đưa đến vị trí cần phát hiện, trong khi bộ khuếch đại được bố trí ở vị trí phù hợp hơn về nhiệt độ, không gian và bảo trì.

Đây là cấu hình hữu ích trong các máy móc có không gian lắp đặt hạn chế hoặc vị trí phát hiện nằm gần khu vực có điều kiện môi trường đặc biệt.

Tài liệu EGE cũng cho thấy dòng ULL được thiết kế cho các ứng dụng sử dụng fibre-optic và có thể bố trí bộ phát/bộ thu cách xa bộ khuếch đại trong phạm vi được quy định.

5. Lưu ý khi thay thế và triển khai

Khi đưa P50003 vào dự án, cần kiểm tra theo cả hệ thống, không nên chỉ thay riêng mã P50003.

Các thành phần cần đối chiếu gồm:

• P50003 – ULLS 030 VS: bộ phát.
• P50004 – ULLE 030 VS: bộ thu.
• OKZ 550 GWR: bộ khuếch đại.
• Sợi quang và đầu quang.
• Khoảng cách giữa transmitter và receiver.
• Vị trí lắp đặt và điều kiện môi trường.

Đặc biệt, dữ liệu kỹ thuật của EGE xác định P50003 là transmitter, do đó nếu hồ sơ dự án yêu cầu một bộ cảm biến hoàn chỉnh thì cần xác định đầy đủ receiver và amplifier đi kèm.

6. Kết luận

P50003 EGE Elektronik (ULLS 030 VS) là bộ phát cảm biến quang thu–phát sử dụng sợi quang, được thiết kế cho các hệ thống phát hiện vật thể trong tự động hóa công nghiệp. Với khoảng cách cảm biến lên đến khoảng 6 m, cấp bảo vệ IP67 và khả năng kết hợp với bộ khuếch đại OKZ 550 GWR, sản phẩm phù hợp cho các dây chuyền và máy tự động cần bố trí phần quang học linh hoạt.

Link hãng: EGE Elektronik – Official Website

Link trang: Electric Power – Jon-Jul Automation

———————————————————

1 100% Germany Origin

EGE Elektronik

ID No: P50003

Type ULLS 030 VS

Fibre-optic amplifier, Transmitter

2 100% Germany Origin

EGE Elektronik

ID No: P50004

Type ULLE 030 VS

Fibre-optic amplifier, Receiver

3 100% Germany Origin

EGE Elektronik

ID No: P60151

Type ULV 028

Accessories for infrared detectors.front-optic view 8°.

4 100% Germany Origin

EGE Elektronik

ID No: P60102

Type LLKS-200-BE

Accessories for infrared detectors. fibre optic cable

5 100% Germany Origin

EGE Elektronik

ID No: P50030

Type OKZ 550 GWR

Amplifier
